一、Kubernetes资源管理Service的使用定义

1.1 介绍说明

  • 防止Pod失联
  • 定义一组Pod的访问策略
  • 支持ClusterIP、NodePort以及LoadBalance三种类型
  • Service的底层实现主要有Iptables和IPVS两种网络模型
  • Pod与service关系
  • 通过lable-selector相关联
  • 通过Service实现Pod的负载均衡(TCP/UDP 4层)



1.2 service定义

# 版本
apiVersion: v1
# 资源对象
kind: Service
# 元数据
metadata:
  指定service名称
  name: my-service
  命名空间
  namespace: default
spec:
  分配IP
  clusterIP: 10.0.0.1
  指定端口
  ports:
  端口名称
  - name: http
    指定service端口
    port: 80
    service使用协议
    protocol: TCP
    容器端口,转发后端容器端口
    targetPort: 80
  标签选择器,通过标签匹配关联的pod
  selector:
    标签
    app: nginx

实例 [1] 创建service yml文件

apiVersion: v1
kind: Service
metadata:
  name: my-service
  namespace: default
spec:
  clusterIP: 10.0.0.123
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx

[2] 创建service

kubectl apply -f service.yaml

[3] 查看创建的service

kubectl get service
NAME             TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)        AGE
my-service       ClusterIP   10.0.0.123   <none>        80/TCP

[4] 动态感知查看分配的Node

kubectl get endpoints
NAME             ENDPOINTS                                   AGE
kubernetes       192.168.1.108:6443,192.168.1.109:6443       2d16h
my-service       <none>                                      2m54s
nginx-service    172.17.1.2:80,172.17.1.3:80,172.17.1.6:80   44h
nginx-service2   <none>                                      17h
注:每个service对应一个ENDPOINTS控制器,service则用来关联pod

[5] 查看ENDPOINTS详细信息

kubectl describe service my-service
Name:              my-service
Namespace:         default
Labels:            <none>
Annotations:       kubectl.kubernetes.io/last-applied-configuration:
                     {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"name":"my-service","namespace":"default"},"spec":{"clusterIP":"10.0.0.12...
Selector:          app=nginx
Type:              ClusterIP
IP:                10.0.0.123
Port:              http  80/TCP
TargetPort:        80/TCP
Endpoints:         <none>
Session Affinity:  None
Events:            <none>

二、Service代理k8s外部应用

希望在生产环境中使用某个固定的名称而非IP地址进行访问外部中间件服务
希望Service指向一个Namespace中或其他集群中的服务
某个项目正在迁移至k8s集群,但是一部分服务任然在集群外部,此时可以使用Service代理至k8s集群外部的服务。
[1] 常见代理service服务

apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx-svc-external
  name: nginx-svc-external
spec:
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 80
  sessionAffinity: None
  type: ClusterIP

[2] 常见外部服务的endpoint服务

apiVersion: v1
kind: Endpoints
metadata:
  labels:
    app: nginx-svc-external
  name: nginx-svc-external
  namespace: default
subsets:
- addresses:
  - ip: 42.236.78.232   外部服务的IP地址
  ports:
  - name: http
    port: 80
    protocol: TCP

三、Kubernetes资源管理service类型

  • ClusterIP:默认,分配一个集群内部可以访问的虚拟IP(VIP)
  • NodePort:在每个Node上分配一个端口作为外部访问入口
  • LoadBalancer:工作在特定的cloud Provider上,例如Google Cloud,AWS,OpenStack
  • ExternalName:通过返回定义的CNAME别名

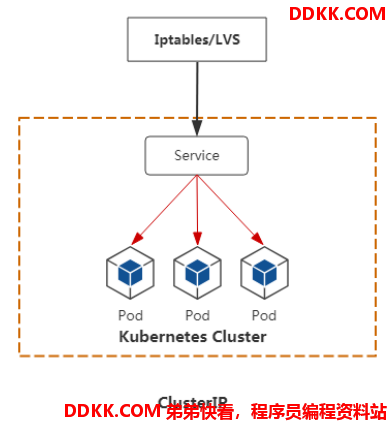

3.1 ClusterIP

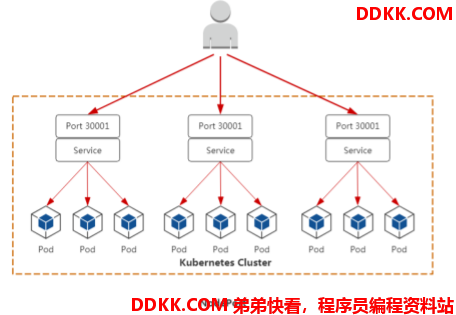

3.2 NodePort

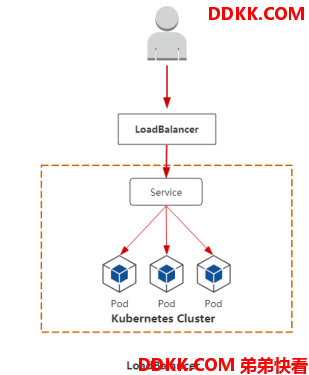

3.3 LoadBalancer



3.4 二、NodePort端口固定

# 固定范围在kube-apiserver配置文件下参数
--service-node-port-range=30000-50000
实例
# 通过配置yaml文件固定端口
apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: A
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
      固定端口数值,必须是配置文件范围内
      nodePort: 30001
  网络类型
  type: NodePort

四、Kubernetes资源管理service代理模式

底层流量转发与负载均衡实现:

  • Iptables(默认)
  • IPVS

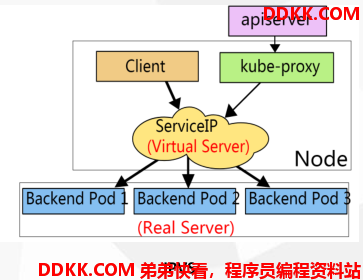

4.1 IPVS

了解代理模式之IPVS工作原理
LVS基于IPVS内核调度模块实现的负载均衡。


# 查看路由对应关系,需要先下载ipvsadm工具
Ipvsadm -ln
注:内核态处理
IPVS:
工作在内核态,有更好的性能
调度算法丰富:rr\wrr\lc\wlc\ip hash …

[1]安装IPVS

yum -y install ipvsadm

开启使用IPVS模式
[2] Node:启动IPVS模式,修改配置文件

vim /opt/kubernetes/cfg/kube-proxy
KUBE_PROXY_OPTS="--logtostderr=true \
--v=4 \
--hostname-override=192.168.1.110 \
--cluster-cidr=10.0.0.0/24 \
--proxy-mode=ipvs \
--masquerade-all=true \
# 指定默认调度算法
--ipvs-scheduler=wrr \
--kubeconfig=/opt/kubernetes/cfg/kube-proxy.kubeconfig"

[3] 重启kube-proxy

systemctl restart kube-proxy

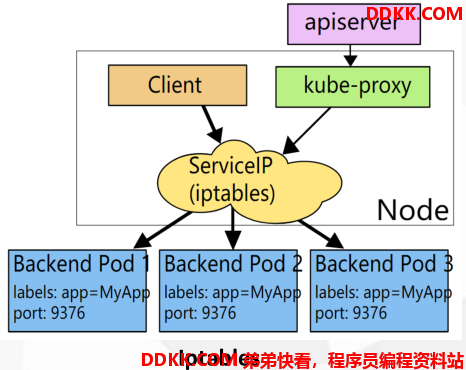

4.2 Iptables

iptables实现是通过linux内核,实现linux内核级防火墙。
查看所有规则:iptables-save more
原理:通过iptables为访问来源创建许多规则,所有规则从上到下进行匹配。
问题: 1、 创建很多iptables规则(更新,非增量式);
2、 iptables规则从上到下逐条匹配(延时大);
3、 用户态处理;
Iptables:

  • 灵活,功能强大(可以在数据包不同阶段对包进行操作)
  • 规则遍历匹配和更新,呈线性时延



五、Kubernetes资源管理service案例

5.1 创建简单service

apiVersion: v1
kind: Service
metadata:
name: my-service
spec:
selector:
 app: MyApp  ## 使用选择器选择所有Pod
# type: ClusterIPtype很重要,不写默认是ClusterIP
ports:
 - protocol: TCP
  port: 80
  targetPort: 9376

  • Service 创建完成后,会对应一组EndPoint。可以kubectl get ep 进行查看
  • type有四种,每种对应不同服务发现机制
  • Servvice可以利用Pod的就绪探针机制,只负载就绪了的Pod。自动剔除没有就绪的Pod

5.2 创建无Selector的Service

  • 我们可以创建Service不指定Selector
  • 然后手动创建EndPoint,指定一组Pod地址。
  • 此场景用于我们负载均衡其他中间件场景。
# 无selector的svc
apiVersion: v1
kind: Service
metadata:
  name: my-service-no-selector
spec:
  ports:
  - protocol: TCP
    name: http  ###一定注意,name可以不写,
   但是这里如果写了name,那么endpoint里面的ports必须有同名name才能绑定
    port: 80  # service 80
    targetPort: 80  #目标80
---
apiVersion: v1
kind: Endpoints
metadata:
  name: my-service-no-selector  ### ep和svc的绑定规则是:和svc同名同名称空间,port同名或同端口
  namespace: default
subsets:
- addresses:
  - ip: 220.181.38.148
  - ip: 39.156.69.79
  - ip: 192.168.169.165
ports:
- port: 80
  name: http  ## svc有name这里一定要有
  protocol: TCP

## 实验
apiVersion: v1
kind: Service
metadata:
  name: cluster-service-no-selector
  namespace: default
spec:
  不选中Pod而在下面手动定义可以访问的EndPoint
  type: ClusterIP
  ports:
  - name: abc
    port: 80  ## 访问当前service 的 80
    targetPort: 80  ## 派发到Pod的 80
---
apiVersion: v1
kind: Endpoints
metadata:
  name: cluster-service-no-selector  ## 和service同名
  namespace: default
subsets:
- addresses:
  - ip: 192.168.169.184
  - ip: 192.168.169.165
  - ip: 39.156.69.79
ports:
- name: abc  ## ep和service要是一样的
  port: 80
  protocol: TCP

场景:pod要访问Mysql。Mysql单独部署到很多机器,每次记ip麻烦
集群内创建一个service,实时的可以剔除EP信息。反向代理集群的东西。

5.3 ClusterIP

type: ClusterIP
ClusterIP: 手动指定/None/""

  • 手动指定的ClusterIP必须在合法范围内
  • None会创建出没有ClusterIP的headless service(无头服务),Pod需要用服务的域名访问

5.4 NodePort

apiVersion: v1
kind: Service
metadata:
  name: my-service
  namespace: default
type: NodePort
ports:
  - protocol: TCP
    port: 80  # service 80
    targetPort: 80  #目标80
    nodePort: 32123  #自定义

  • 如果将 type 字段设置为 NodePort ,则 Kubernetes 将在 --service-node-port-range 标志指定的范围内分配端口(默认值:30000-32767)
  • k8s集群的所有机器都将打开监听这个端口的数据,访问任何一个机器,都可以访问这个service对应的Pod
  • 使用 nodePort 自定义端口

5.5 ExternalName

apiVersion: v1
kind: Service
metadata:
  name: my-service-05
  namespace: default
spec:
  type: ExternalName
  externalName: baidu.com

  • 其他的Pod可以通过访问这个service而访问其他的域名服务
  • 但是需要注意目标服务的跨域问题

5.6 LoadBalancer

apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  labels:
    app.kubernetes.io/name: load-balancer-example
  name: my-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app.kubernetes.io/name: load-balancer-example
  type: LoadBalancer

5.7 扩展-externalIP

在Service 的定义中,externalIPs 可以和任何类型的 .spec.type 一通使用。在下面的例子中,
客户端可通过 80.11.12.10:80 (externalIP:port) 访问 my-service

apiVersion: v1
kind: Service
metadata:
name: my-service-externalip
spec:
selector:
 app: canary-nginx
ports:
 - name: http
  protocol: TCP
  port: 80
  targetPort: 80
externalIPs: 定义只有externalIPs指定的地址才可以访问这个service
 - 10.170.0.111

5.8 扩展-Pod的DNS

apiVersion: v1
kind: Service
metadata:
  name: default-subdomain
spec:
  selector:
    name: busybox
  clusterIP: None
  ports:
  - name: foo 实际上不需要指定端口号
    port: 1234
    targetPort: 1234
---
apiVersion: v1
kind: Pod
metadata:
  name: busybox1
  labels:
    name: busybox
spec:
  hostname: busybox-1
  subdomain: default-subdomain
  指定必须和svc名称一样,才可以 podName.subdomain.名称空间.svc.cluster.local访问。否则访问不同指定Pod
  containers:
  - image: busybox:1.28
    command:
      - sleep
      - "3600"
    name: busybox
---
apiVersion: v1
kind: Pod
metadata:
  name: busybox2
  labels:
    name: busybox
spec:
  hostname: busybox-2
  subdomain: default-subdomain
  containers:
  - image: busybox:1.28
    command:
      - sleep
      - "3600"
    name: busybox

  • 访问 busybox-1. default-subdomain .default. svc.cluster.local 可以访问到busybox-1。

  • 访问Service

  • 同名称空间

    • ping service-name 即可
  • 不同名称空间

    • ping service-name.namespace 即可
  • 访问Pod

  • 同名称空间

    • ping pod-host-name.service-name 即可
  • 不同名称空间

    • ping pod-host-name.service-name.namespace 即可
