HPA

使用Deployment 的时候知道了可以通过 kubectl scale 的方式调整集群中 Pod 的副本数以满足业务的需求。

在生产环境中,应用的资源使用率通常都有高峰和低谷的时候,如何削峰填谷,提高集群的整体资源利用率,并且尽可能的减少人工干预。Kubernetes 提供了这样一种资源对象:Horizontal Pod Autoscaling,Pod 水平自动伸缩,即 HPA

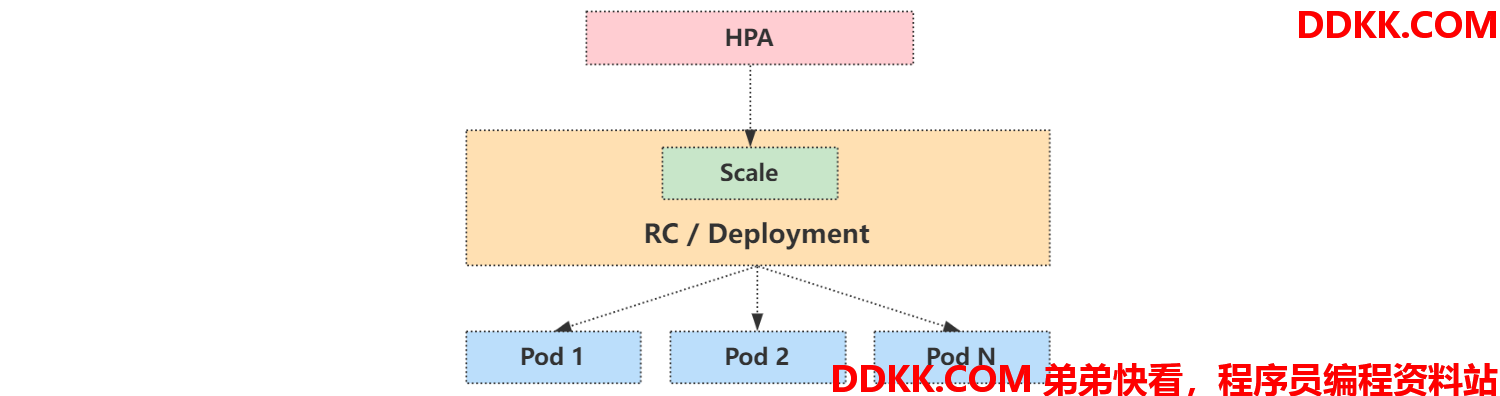

HPA通过监控分析控制器控制的所有 Pod 的负载变化情况来确定是否需要调整 Pod 的副本数量,其原理如下:



用户通过 kubectl autoscale 命令来创建一个 HPA 资源对象,该资源对象的 HPA Controller 会默认以 30s 轮询一次去查询指定的资源中的 Pod 资源使用率,并且与创建时设定的值和指标做对比,从而判断是否需要进行自动伸缩。

如果想要调整轮询时间,也可以通过 kube-controller-manager--horizontal-pod-autoscaler-sync-period 参数进行调整。

Metrics Server

Kubernetes 自 1.2 版本引入 HPA 机制,到 1.6 版本之前一直是通过 kubelet 来获取监控指标进行判断是否需要扩缩容。

从1.6 版本开始,则必须通过 API server、Heapseter 或者 kube-aggregator 来获取监控指标。

HPA仅适用于 Deployment 和 ReplicaSet,在 v1 版本中仅支持根据 Pod 的 CPU 利用率扩缩容,需要通过 Heapster 提供 CPU 指标。从在 v1alpha 开始支持根据内存和用户自定义的 metric 扩缩容。在 HPA v2 过后就需要安装 Metrcis Server 了。

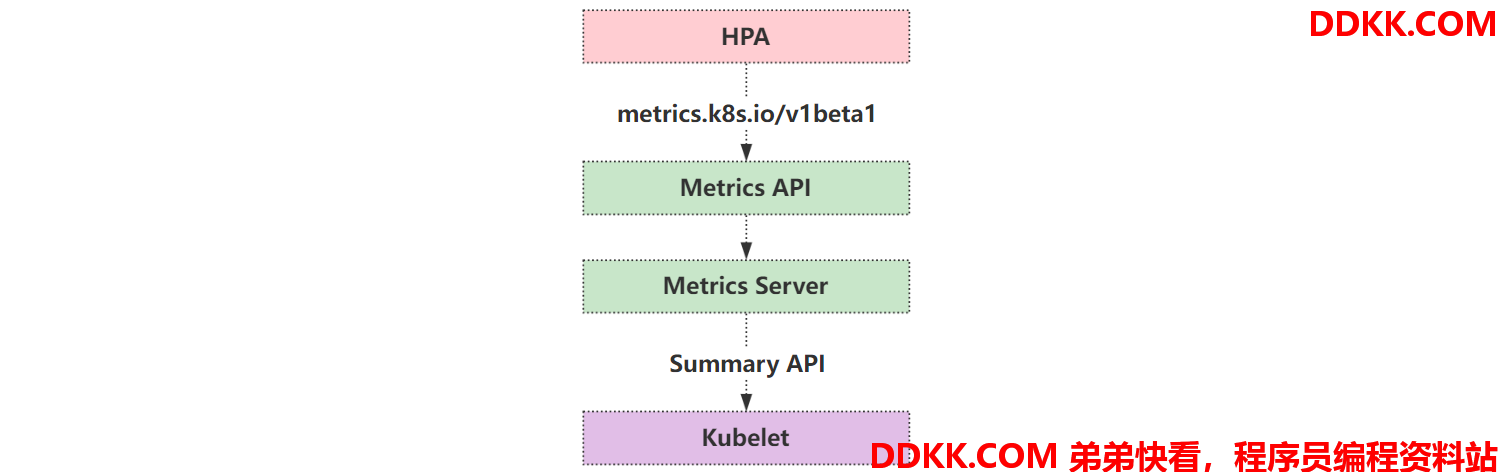

Metrics Server 可以通过标准的 Kubernetes API 把监控数据暴露出来,然后通过 API 来访问想要获取的监控数据:

https://192.168.2.100:6443/apis/metrics.k8s.io/v1beta1/namespaces/pods/

当访问该 API 时,用户就可以获取到该 Pod 的资源数据,这些数据其实是来自于 kubelet 的 Summary API 采集而来。

需要注意的是,虽然可以通过标准的 API 来获取资源监控数据,但这并不表示 Metrics Server 就是 APIServer 的一部分。其实质是通过 Kubernetes 提供的 Aggregator 汇聚插件来实现,Metrics Server 独立于 APIServer 之外运行。



聚合 API

Aggregator 允许开发人员编写一个自己的服务,把这个服务注册到 Kubernetes 的 APIServer 里面去,这样就可以像原生的 APIServer 提供的 API 一样去使用自己的 API。

将开发人员自己开发的服务运行在 Kubernetes 集群中,然后 Kubernetes 的 Aggregator 通过接口前缀将请求转发到对应的 Service,类似于 Nginx 的反向代理。这样做的好处有:

  • 增加了 API 的扩展性,开发人员可以编写自己的 API 服务来暴露想要的 API。
  • 丰富了 API,通过允许开发人员将自己的 API 作为单独的服务公开,这样就无须社区繁杂的审查,合并代码,使得 Kubernetes 变得臃肿。
  • 开发分阶段实验性 API,新的 API 可以在单独的聚合服务中开发,当它稳定之后,想要再合并到 APIServer 就很容易了。
  • 确保新 API 都遵循 Kubernetes 约定。

安装 Metrics Server

要使用HPA,就需要在集群中安装 Metrics Server 服务,要安装 Metrics Server,就需要开启 Aggregator。

如果集群是通过 Kubeadm 搭建的,默认已经开启了,如果是二进制方式安装的集群,还需要单独配置 kube-apsierver 添加如下参数并重启:

--requestheader-client-ca-file=<path to aggregator CA cert>
--requestheader-allowed-names=aggregator
--requestheader-extra-headers-prefix=X-Remote-Extra-
--requestheader-group-headers=X-Remote-Group
--requestheader-username-headers=X-Remote-User
--proxy-client-cert-file=<path to aggregator proxy cert>
--proxy-client-key-file=<path to aggregator proxy key>

如果是按照我写的二进制安装方法,默认是已经配置了这些参数的。如果不是,可能需要单独再签发对应的证书,然后再进行配置。

如果kube-proxy 没有和 APIServer 运行在同一台主机上,则需要增加 kube-apsierver 的启动参数:

--enable-aggregator-routing=true

Metrics Server 官方仓库地址如下:

https://github.com/kubernetes-sigs/metrics-server

任意Master 节点下载最新的 Metrics Server 高可用资源清单,高可用的好处在于会部署多个 Pod,避免单节点故障:

wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/high-availability.yaml

修改资源清单内容,具体需要修改的地方如下:

# 修改 Deployment 部分的内容
apiVersion: apps/v1
kind: Deployment
...
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=4443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        新增下面证书相关认证,1.25+ 中跳过认证好像有问题
        - --kubelet-insecure-tls
        这个证书是需要被挂载在容器中去,如果没配置证书会报错 x509
        - --requestheader-client-ca-file=/opt/certs/kubernetes/front-proxy-ca.pem
        - --requestheader-username-headers=X-Remote-User
        - --requestheader-group-headers=X-Remote-Group
        - --requestheader-extra-headers-prefix=X-Remote-Extra-
        修改成能访问到的镜像,这里使用 docker hub 上的镜像替换
        image: bitnami/metrics-server:0.6.1
        ...
        volumeMounts:
        ...
        新增挂载证书目录,如果是 kubeadm 安装,则修改为 /etc/kubernetes/pki
        - mountPath: /opt/certs/kubernetes
          name: ssl-dir
      ...
      volumes:
      ...
      声明证书目录,将 Pod 运行节点之前分发的证书挂载到容器中去
      - name: ssl-dir
        hostPath:
          path: /opt/certs/kubernetes
...
# 如果是 Kubernetes 1.25+ 版本,需要将这里的 apiVersion 从 policy/v1beta1 更换为 policy/v1
# 否则会报错:no matches for kind "PodDisruptionBudget" in version "policy/v1beta1"
apiVersion: policy/v1
kind: PodDisruptionBudget
...

创建资源清单:

kubectl apply -f high-availability.yaml

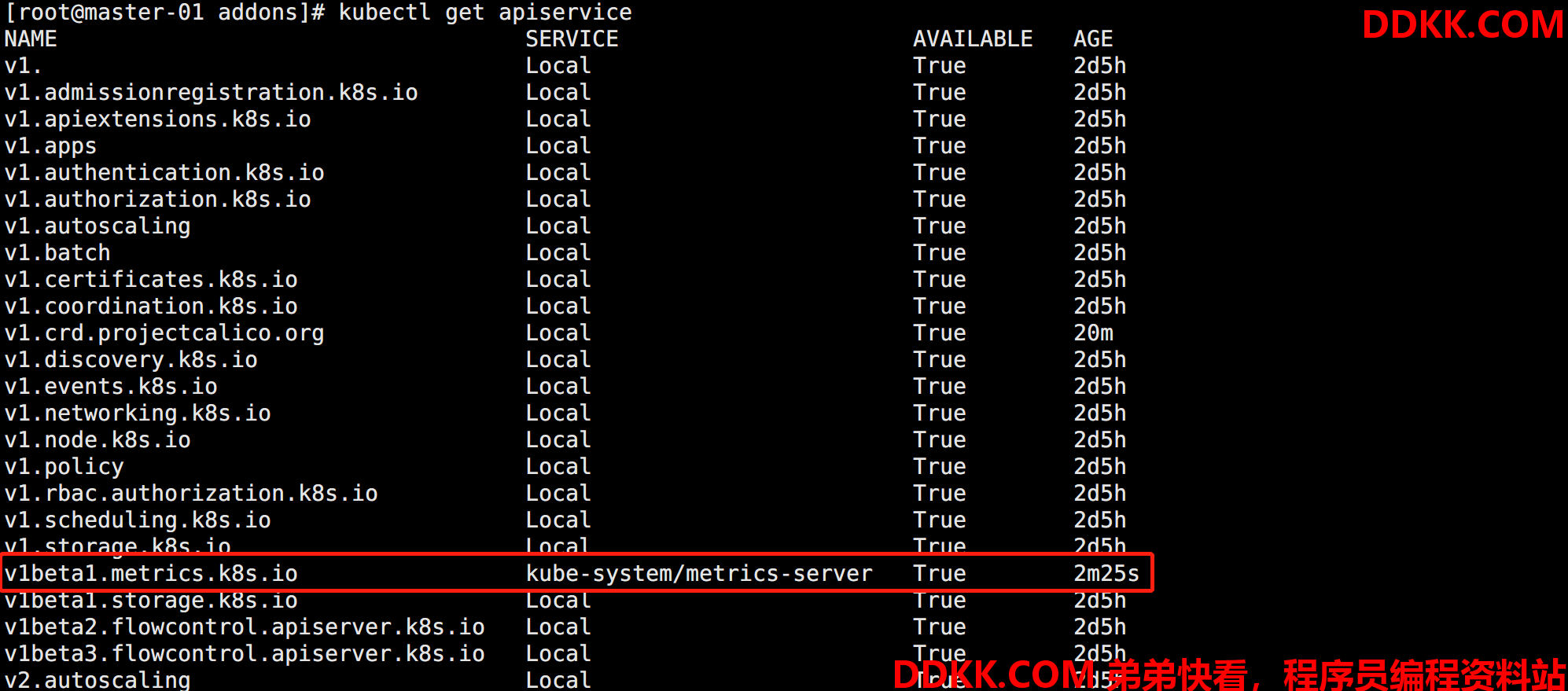

查看聚合到 apiserver 中的效果:

kubectl get apiservice

如图所示:

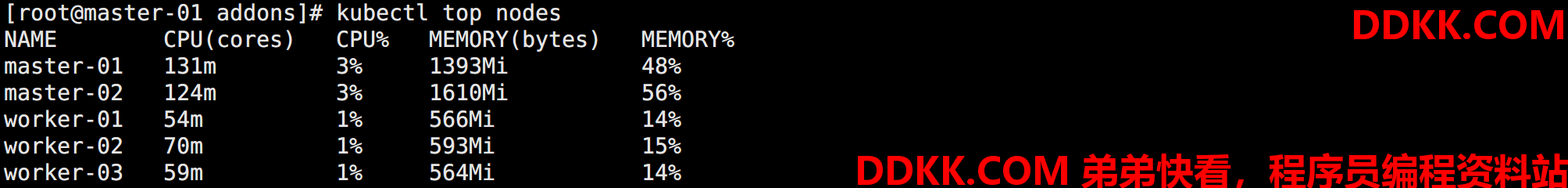

查看获取到的资源数据:

kubectl top nodes

如图所示:



到此,Metrics Server 安装完成!

创建 HPA(命令方式)

先创建一个用于测试 Deployment:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-hpa-demo
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: c-hpa
        image: nginx:latest
        ports:
        - containerPort: 80

创建Deployment 并创建相应的 HPA:

# 应用配置
kubectl apply -f deploy-hpa.yaml

# 创建 HPA
kubectl autoscale deployment deploy-hpa-demo --cpu-percent=10 --min=1 --max=10

# 查看 HPA
kubectl get hpa

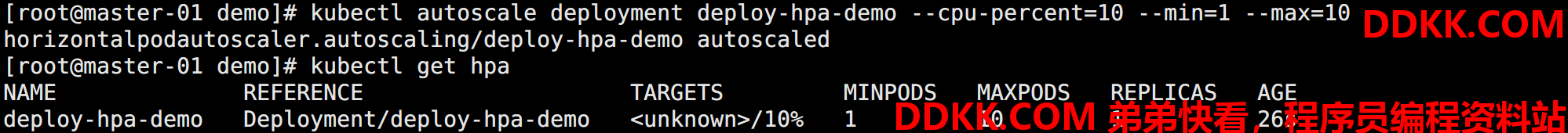

如图所示:



此时TARGETS 字段显示 unknow 是有问题的。

查看HPA 报错信息:

kubectl describe hpa

可以看到提示:

Warning FailedComputeMetricsReplicas 2s (x12 over 2m47s) horizontal-pod-autoscaler invalid metrics (1 invalid out of 1), first error is: failed to get cpu resource metric value: failed to get cpu utilization: missing request for cpu in container c-hpa of Pod deploy-hpa-demo-79dfb95b9d-v4997

原因在于创建的 Pod 对象没有添加 requests 资源声明,这样导致 HPA 读取不到 CPU 指标信息,无法判断是否应该扩缩容。所以如果要想让 HPA 生效,对应的 Pod 资源必须添加 requests 资源声明,资源清单文件需要修改为:

apiVersion: apps/v1
...
		# 添加 resources 配置
        resources 配置:
          requests:
            memory: "50Mi"
            cpu: "50m"
          limits:
            memory: "50Mi"
            cpu: "50m"
        ports:
        - containerPort: 80

增加了resources 的 requests 限制,更新 Deployment,删除 hpa,然后重建生效。

# 应用配置
kubectl apply -f deploy-hpa.yaml

# 删除 HPA
kubectl delete hpa deploy-hpa-demo

# 创建 HPA
kubectl autoscale deployment deploy-hpa-demo --cpu-percent=10 --min=1 --max=10

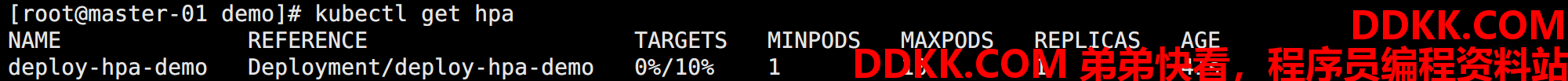

再次运行 kubectl get hpaTAGETS 字段就不再有 unknow 了。



测试 HPA

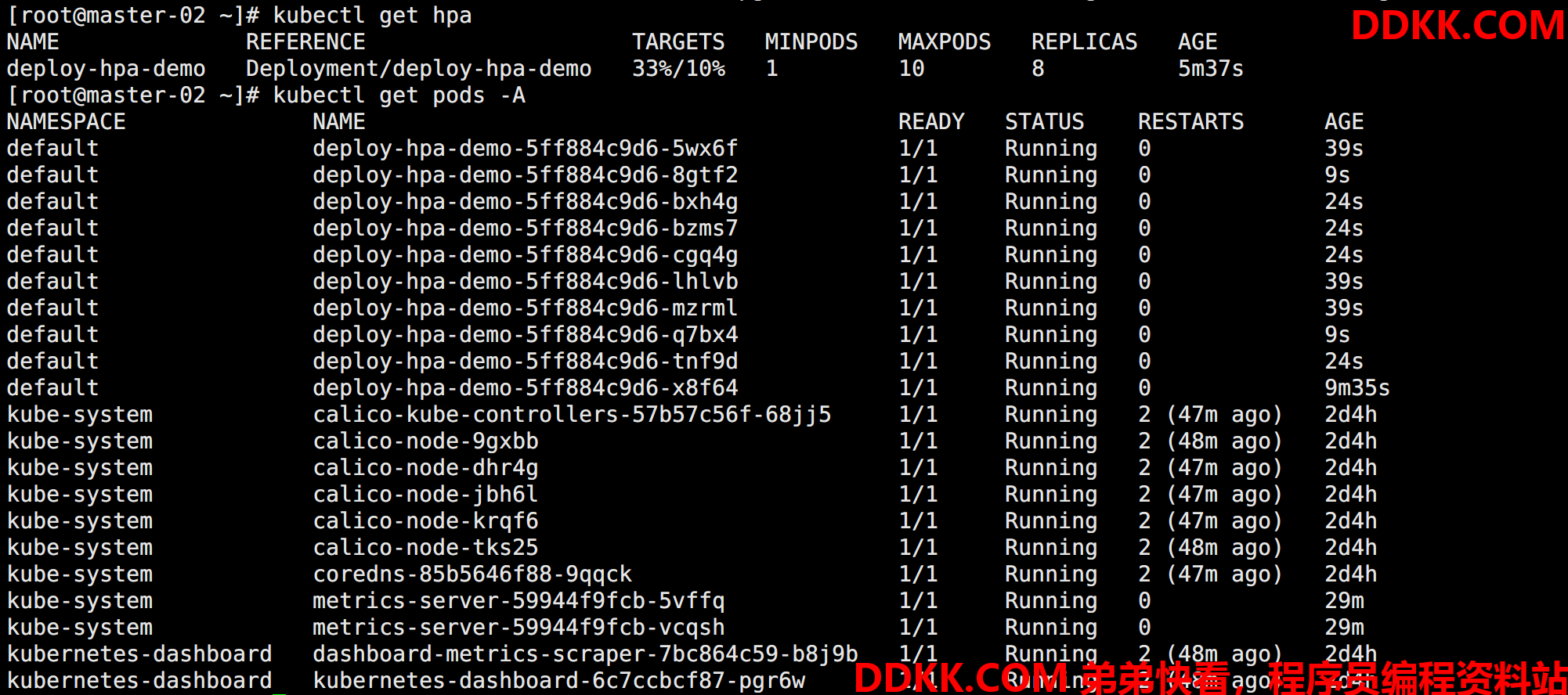

通过访问 Pod 中的 Nginx 来提升 CPU 使用量,模拟测试:

while true; do wget -q -O- 172.17.202.201;done

如图所示:



可以看到 CPU 飙上去之后新增到了 10 个 Pod,直接到达 Max 参数,原因在于我们一直访问的是同一个 Pod,即使扩容了,压力并没有降下来,所以会一直扩容知道最大值。

此时停止访问,CPU 会立即降下来,但是 Pod 并不会立即缩容,默认有 5 分钟的观察期,这相当于一种保护机制,避免因为临时降低而反复创建删除 Pod。

想要修改 HPA 缩放时间,可以在 kube-controller-manager 中修改相关配置 --horizontal-pod-autoscaler-downscale-stabilization,默认 5 分钟。

创建 HPA(资源清单方式)

当然,除了使用命令创建 hpa,也可以使用资源清单的方式创建:

apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
  name: hpa-mem-demo
spec:
  指定 Deployment
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: deploy-hpa-demo
  指定副本数
  minReplicas: 1
  maxReplicas: 3
  metrics:
  - type: Resource
    指定指标
    resource:
      name: memory
      target:
        type: Utilization
        指定阈值,为了便于测试,将值调整很低
        averageUtilization: 5

注意:一个 Deployment 只能绑定一个 HPA。

除了HPA 以外,还有 VPA,也就是垂直扩容,和 HPA 不同在于不是增加 Pod 而是在原有 Pod 身上增加资源配置。
