26、Redis 源码解析 - Redis listpack 源码解析

listpack是Redis5.0引入的一个全新的数据结构,看起来它更像是ziplist的替代品,因为保证了和ziplist一样的功能且避免了级联更新,但是可能是因为zipkist现在在hash和set结构中内嵌过于麻烦(猜的),这两个地方还没有被替换掉,倒是stream中用listpack来作为radix tree节点中存储前缀的压缩方式,倒也非常的合理,因为目前radix tree在Redis中只有两处使用,分别为在集群模式下存储slot对应的的所有key信息以及stream中ID为key的数据的存储,可以看到key均为数字,而在listpack这种压缩方式下短数字的存储非常节省内存。所以我们有必要了解这种奇巧的数据结构,以后在一些地方也可以直接用这种方式存储数据。

看git log这部分代码绝大多数是antirez大哥亲自写的,而且很多地方四年也没有改了,如此至少有两个好处,一点是我们这些凡人也可以看看这等高手的写代码方式;一点是说不定还能蹭一两个MR。

就我目前来看,网上应该还没有对这个结构的源码解析,所以对于文中的内容都是自己摸爬滚打,错误是难免的,还是希望大家多多包容并提出意见。

源码解析

结构体

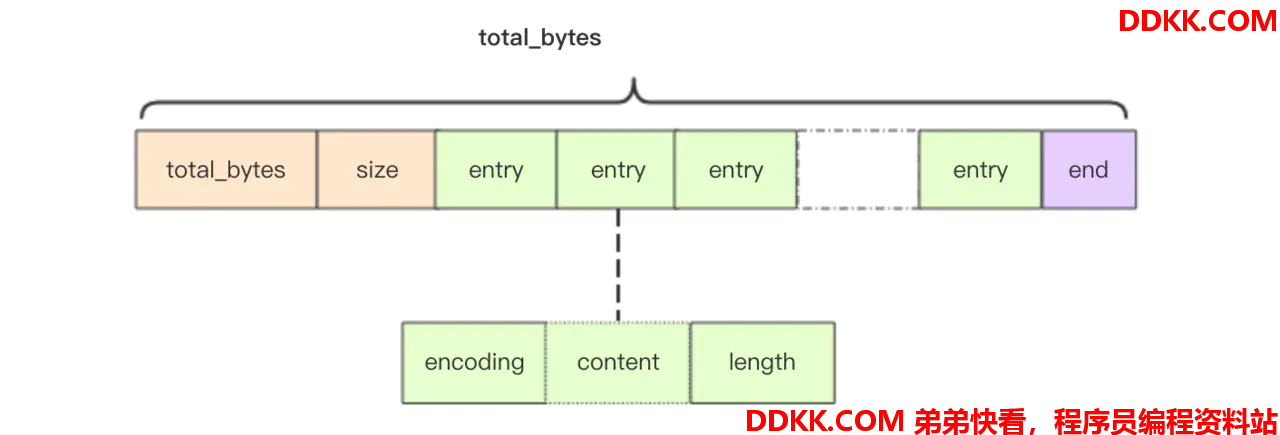

图片来源于[1],我看着很不错,就借来一用。

这张图片使得我们可以很好的看出listpack的组织形式:

1、 total_bytes:结构所占的字节数固定四个字节
2、 size:entrys长度固定两个字节
3、 entrys:存储一般意义上的数据项;
4、 end:占一个字节,永远为0xFF,固定一个字节

entry结构的解释下:

1、 encoding:content实际对应的编码方式;
2、 content:实际的内容存储点;
3、 length:此entry的实际长度;

可以看到 listpack 跟 ziplist 的结构除了zltail_offset以外几乎一摸一样,既然没了zltail_offset,该如何定位到最后一位呢?我们在后面的源码解析中见分晓。

lpNew

// 这里的capacity其实是字节数;lpNew其实就是创建一个entrys为零的listpack
unsigned char *lpNew(size_t capacity) {


    unsigned char *lp = lp_malloc(capacity > LP_HDR_SIZE+1 ? capacity : LP_HDR_SIZE+1);
    if (lp == NULL) return NULL;
    lpSetTotalBytes(lp,LP_HDR_SIZE+1);
    lpSetNumElements(lp,0);
    //define LP_HDR_SIZE 6   注意这里EOF设置的为止,多出来的容量实际都在后面
    lp[LP_HDR_SIZE] = LP_EOF;
    return lp;
}
// 可以看到total_bytes和size字段都是固定大小的。
#define lpSetTotalBytes(p,v) do {

        \
    (p)[0] = (v)&0xff; \
    (p)[1] = ((v)>>8)&0xff; \
    (p)[2] = ((v)>>16)&0xff; \
    (p)[3] = ((v)>>24)&0xff; \
} while(0)

#define lpSetNumElements(p,v) do {

        \
    (p)[4] = (v)&0xff; \
    (p)[5] = ((v)>>8)&0xff; \
} while(0)

lpFirst,lpLast,lpNext,lpPrev,lpSkip

这五个函数其实就是提取数据项辅助函数,放在一起看好了。

要提的是lpNext,lpPrev都有两个参数,第二个参数代表了prev和next那个base点。

// 其实就是lpNext的辅助函数,在lpinsert中也用到了
unsigned char *lpSkip(unsigned char *p) {


	// lpCurrentEncodedSizeUnsafe可以求出p所指entry的encoding和content
    unsigned long entrylen = lpCurrentEncodedSizeUnsafe(p);
    // lpEncodeBacklen可以根据前两项的长度求出第三项;
    // 这个函数的实现可以看到length的结构其实为了方便解析是倒序的,后面我们再仔细分析
    entrylen += lpEncodeBacklen(NULL,entrylen);
    // 指针一加就得到下一项的地址了
    p += entrylen;
    return p;
}
// 相比于lpSkip做了越界检查
unsigned char *lpNext(unsigned char *lp, unsigned char *p) {


    assert(p);
    p = lpSkip(p);
    ASSERT_INTEGRITY(lp, p);
    if (p[0] == LP_EOF) return NULL;
    return p;
}

/* If 'p' points to an element of the listpack, calling lpPrev() will return
 * the pointer to the previous element (the one on the left), or NULL if 'p'
 * already pointed to the first element of the listpack. */
unsigned char *lpPrev(unsigned char *lp, unsigned char *p) {


    assert(p);
    // entry长度为零,前面没啥了,直接退出
    if (p-lp == LP_HDR_SIZE) return NULL;
    p--; /* Seek the first backlen byte of the last element. */
    uint64_t prevlen = lpDecodeBacklen(p);
    prevlen += lpEncodeBacklen(NULL,prevlen);
    p -= prevlen-1; /* Seek the first byte of the previous entry. */
    ASSERT_INTEGRITY(lp, p);
    return p;
}
// 通过指向length最后一个字节的指针解析出此entry的length,这里的设计还是非常巧妙的
uint64_t lpDecodeBacklen(unsigned char *p) {


    uint64_t val = 0;
    uint64_t shift = 0;
    do {


        val |= (uint64_t)(p[0] & 127) << shift;
        // 这里是不是很奇怪,为什要与第八位&一下,等于0就退出了
        // 原因在lpEncodeBacklen中,length的编码是逐字节倒序的
        // 而且最高字节最高位一定会设置为零(length为5以下),以此划分length的边界
        if (!(p[0] & 128)) break;
        shift += 7;
        p--;
        // 这里就是length等于5的情况,在lpEncodeBacklen可以看到在length等于5时有一个截断的情况出现
 		// 看起来大哥嫌麻烦不想处理这里了,行为比较奇怪,可以交个PR:#9087
        if (shift > 28) return UINT64_MAX;
    } while(1);
    return val;
}

unsigned char *lpFirst(unsigned char *lp) {


    lp += LP_HDR_SIZE; /* Skip the header. */
    if (lp[0] == LP_EOF) return NULL;
    return lp;
}

// 这下知道怎么定位最后一个元素了吧,还是length的编码比较六带来的便利
unsigned char *lpLast(unsigned char *lp) {


	// 定位到EOF前面
    unsigned char *p = lp+lpGetTotalBytes(lp)-1;
    return lpPrev(lp,p); /* Will return NULL if EOF is the only element. */
}

lpEncodeBacklen

用于解码entrylength字段

// 用最高位字节为零来当作边界,这样显然是有精度损失的
// 前四个字节7比特有效,第五个字节8比特有效
unsigned long lpEncodeBacklen(unsigned char *buf, uint64_t l) {


    if (l <= 127) {

      // 2^7 - 1
        if (buf) buf[0] = l;
        return 1;
    } else if (l < 16383) {

     //2^{14} - 1
        if (buf) {


            buf[0] = l>>7;
            buf[1] = (l&127)|128;
        }
        return 2;
    } else if (l < 2097151) {

      //2^{21} - 1
        if (buf) {


            buf[0] = l>>14;
            buf[1] = ((l>>7)&127)|128;
            buf[2] = (l&127)|128;
        }
        return 3;
    } else if (l < 268435455) {

      // 2^{28} - 1
        if (buf) {


            buf[0] = l>>21;
            buf[1] = ((l>>14)&127)|128;
            buf[2] = ((l>>7)&127)|128;
            buf[3] = (l&127)|128;
        }
        return 4;
    } else {


        if (buf) {

     	// 传入类型是uint64_t,显然是有精度损失的
            buf[0] = l>>28;
            buf[1] = ((l>>21)&127)|128;
            buf[2] = ((l>>14)&127)|128;
            buf[3] = ((l>>7)&127)|128;
            buf[4] = (l&127)|128;
        }
        return 5;
    }
}

lpInsert

// lp:listpack结构
// ele:插入的数据
// size:插入数据的长度
// p:这是一个指向某个元素的指针,由lpFirst(), lpLast(), lpNext(), lpPrev() or lpSeek()得到
// where:插入时是before还是after;LP_REPLACE也是有效的
// newp:新插入的指针以后,这个元素的指针下标
unsigned char *lpInsert(unsigned char *lp, unsigned char *ele, uint32_t size, unsigned char *p, int where, unsigned char **newp) {


	// 存储解码的entry的encoding与content(string的话不算content)字段
    unsigned char intenc[LP_MAX_INT_ENCODING_LEN];
    // 存储解码的length字段
    unsigned char backlen[LP_MAX_BACKLEN_SIZE];

    uint64_t enclen; /* The length of the encoded element. */

    // ele为null是认为行为为删除掉p位置的数据,所以改op为LP_REPLACE
    if (ele == NULL) where = LP_REPLACE;
	// 统一after和before的行为,下面好处理一点
    if (where == LP_AFTER) {


        p = lpSkip(p);
        where = LP_BEFORE;
        ASSERT_INTEGRITY(lp, p);
    }

	// 记录p前面的长度,这部分relloc以后偏移也不变
    unsigned long poff = p-lp;
	// 调用lpEncoGetType来决定ele的实际encoding是什么
	// 可能是int(五种)也可能是str,返回值为类型,是int的话写入到intenc
	// enclen记录encoding实际长度,只有int类型有效
    int enctype;
    if (ele) {


        enctype = lpEncodeGetType(ele,size,intenc,&enclen);
    } else {


        enctype = -1;
        enclen = 0;
    }

	// 通过enclen解码length的长度,虽然str还没写入,但是size已经记录了
    unsigned long backlen_size = ele ? lpEncodeBacklen(backlen,enclen) : 0;
    uint64_t old_listpack_bytes = lpGetTotalBytes(lp);
    uint32_t replaced_len  = 0;
    if (where == LP_REPLACE) {


        replaced_len = lpCurrentEncodedSizeUnsafe(p);
        replaced_len += lpEncodeBacklen(NULL,replaced_len);
        ASSERT_INTEGRITY_LEN(lp, p, replaced_len);
    }
	// 新listpack需要的字节数
    uint64_t new_listpack_bytes = old_listpack_bytes + enclen + backlen_size
                                  - replaced_len;
	// 可以看到listpack长度不允许超过UINT32_MAX,可以看出那里返回uint64_max是有问题的
    if (new_listpack_bytes > UINT32_MAX) return NULL;

    unsigned char *dst = lp + poff; /* May be updated after reallocation. */

    // 很有意思的判断条件,lp_malloc_size实际返回的是malloc族函数实际分配的内存大小
   	// 一定大于等于我们传进去的参数。一个我们代码中可以使用的小trick
    if (new_listpack_bytes > old_listpack_bytes &&
        new_listpack_bytes > lp_malloc_size(lp)) {


        if ((lp = lp_realloc(lp,new_listpack_bytes)) == NULL) return NULL;
        dst = lp + poff;
    }
	// 不同的op决定不同的行为
    if (where == LP_BEFORE) {


        memmove(dst+enclen+backlen_size,dst,old_listpack_bytes-poff);
    } else {

      /* LP_REPLACE. */
        long lendiff = (enclen+backlen_size)-replaced_len;
        memmove(dst+replaced_len+lendiff,
                dst+replaced_len,
                old_listpack_bytes-poff-replaced_len);
    }

   	// 不仅需要扩大,replace的情况同样需要缩小
    if (new_listpack_bytes < old_listpack_bytes) {


        if ((lp = lp_realloc(lp,new_listpack_bytes)) == NULL) return NULL;
        dst = lp + poff;
    }

    /* Store the entry. */
    if (newp) {


        *newp = dst;
        /* In case of deletion, set 'newp' to NULL if the next element is
         * the EOF element. */
        if (!ele && dst[0] == LP_EOF) *newp = NULL;
    }
    if (ele) {


        if (enctype == LP_ENCODING_INT) {


            memcpy(dst,intenc,enclen);
        } else {


        	// 把string编码后插入到dst中
            lpEncodeString(dst,ele,size);
        }
        dst += enclen;
        memcpy(dst,backlen,backlen_size);
        dst += backlen_size;
    }

	// 更新头部的信息
    if (where != LP_REPLACE || ele == NULL) {


        uint32_t num_elements = lpGetNumElements(lp);
        if (num_elements != LP_HDR_NUMELE_UNKNOWN) {


            if (ele)
                lpSetNumElements(lp,num_elements+1);
            else
                lpSetNumElements(lp,num_elements-1);
        }
    }
    lpSetTotalBytes(lp,new_listpack_bytes);

// 不得不说这里还是挺丑陋的,封成另外一个函数也许是个更好的选择
#if 0
    /* This code path is normally disabled: what it does is to force listpack
     * to return *always* a new pointer after performing some modification to
     * the listpack, even if the previous allocation was enough. This is useful
     * in order to spot bugs in code using listpacks: by doing so we can find
     * if the caller forgets to set the new pointer where the listpack reference
     * is stored, after an update. */
    unsigned char *oldlp = lp;
    lp = lp_malloc(new_listpack_bytes);
    memcpy(lp,oldlp,new_listpack_bytes);
    if (newp) {


        unsigned long offset = (*newp)-oldlp;
        *newp = lp + offset;
    }
    /* Make sure the old allocation contains garbage. */
    memset(oldlp,'A',new_listpack_bytes);
    lp_free(oldlp);
#endif

    return lp;
}

lpseek

我们再来看看如何再listpack中定位一个element

// 查找指定元素并返回指向查找元素的指针
// 正索引指定从头到尾查找的从零开始的元素,负索引指定从尾部开始的元素
// 其中 -1 表示最后一个元素,-2 表示倒数第二个,依此类推。 如果索引超出范围,则返回 NULL。
// 这部分代码不难,但是写的简介明了很看功力,显然antirez是个大佬,代码很清晰
unsigned char *lpSeek(unsigned char *lp, long index) {


    int forward = 1; /* Seek forward by default. */
	// 得到总元素数
    uint32_t numele = lpGetNumElements(lp);
    if (numele != LP_HDR_NUMELE_UNKNOWN) {


    	// 把索引先搞成正数
        if (index < 0) index = (long)numele+index;
        if (index < 0) return NULL; /* Index still < 0 means out of range. */
        if (index >= (long)numele) return NULL; /* Out of range the other side. */
		// 找个最近的边开始遍历
        if (index > (long)numele/2) {


            forward = 0;
            /* Right to left scanning always expects a negative index. Convert
             * our index to negative form. */
            index -= numele;
        }
    } else {


        /* If the listpack length is unspecified, for negative indexes we
         * want to always scan right-to-left. */
        if (index < 0) forward = 0;
    }

    /* Forward and backward scanning is trivially based on lpNext()/lpPrev(). */
    if (forward) {


        unsigned char *ele = lpFirst(lp);
        while (index > 0 && ele) {


            ele = lpNext(lp,ele);
            index--;
        }
        return ele;
    } else {


        unsigned char *ele = lpLast(lp);
        while (index < -1 && ele) {


            ele = lpPrev(lp,ele);
            index++;
        }
        return ele;
    }
}

lpShrinkToFit

很重要的函数,但是经过前面的代码的摧残,它的逻辑就很简单了。

unsigned char* lpShrinkToFit(unsigned char *lp) {


	// 总字节数
    size_t size = lpGetTotalBytes(lp);
    // 小于malloc_size时执行realloc
    if (size < lp_malloc_size(lp)) {


        return lp_realloc(lp, size);
    } else {


        return lp;
    }
}

总结

好了,基本的逻辑点我们都看完了,剩下的就是一些基于位运算和lpinsert的封装了,可以看出来逻辑还是比较简单的。那么我们是否可以把这种数据类型运用到我们平时代码中呢?

我想是可以的,这种结构十分适合少量数据下变长数据存储,或者纯数字(数字越小约省内存)的存储。或者说这是一种时间换内存的方式更为合适,因为listpack其实可以作为一个通用结构,极其省内存,缺点就是额外的操作以及O(N)的查找。一些存储引擎的键结构我想可以参考这种方式(这里与O(N)的查找没啥关系),动辄数亿的键确实可以省不少内存资源的。
