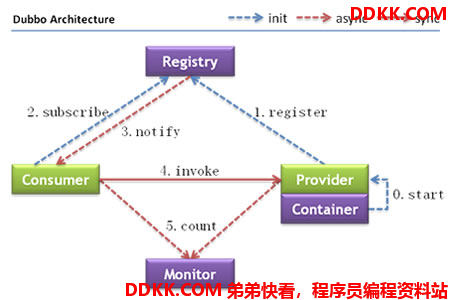

架构



节点角色说明

节点 角色说明
Provider 暴露服务的服务提供方
Consumer 调用远程服务的服务消费方
Registry 服务注册与发现的注册中心
Monitor 统计服务的调用次数和调用时间的监控中心
Container 服务运行容器

调用关系说明

1、 服务容器负责启动,加载,运行服务提供者;
2、 服务提供者在启动时,向注册中心注册自己提供的服务;
3、 服务消费者在启动时,向注册中心订阅自己所需的服务;
4、 注册中心返回服务提供者地址列表给消费者,如果有变更,注册中心将基于长连接推送变更数据给消费者;
5、 服务消费者,从提供者地址列表中,基于软负载均衡算法,选一台提供者进行调用,如果调用失败,再选另一台调用;
6、 服务消费者和提供者,在内存中累计调用次数和调用时间,定时每分钟发送一次统计数据到监控中心;

Dubbo 架构具有以下几个特点,分别是连通性、健壮性、伸缩性、以及向未来架构的升级性。

连通性

  • 注册中心负责服务地址的注册与查找,相当于目录服务,服务提供者和消费者只在启动时与注册中心交互,注册中心不转发请求,压力较小;
  • 监控中心负责统计各服务调用次数,调用时间等,统计先在内存汇总后每分钟一次发送到监控中心服务器,并以报表展示;
  • 服务提供者向注册中心注册其提供的服务,并汇报调用时间到监控中心,此时间不包含网络开销;
  • 服务消费者向注册中心获取服务提供者地址列表,并根据负载算法直接调用提供者,同时汇报调用时间到监控中心,此时间包含网络开销;
  • 注册中心,服务提供者,服务消费者三者之间均为长连接,监控中心除外;
  • 注册中心通过长连接感知服务提供者的存在,服务提供者宕机,注册中心将立即推送事件通知消费者;
  • 注册中心和监控中心全部宕机,不影响已运行的提供者和消费者,消费者在本地缓存了提供者列表;
  • 注册中心和监控中心都是可选的,服务消费者可以直连服务提供者。

健壮性

  • 监控中心宕掉不影响使用,只是丢失部分采样数据;
  • 数据库宕掉后,注册中心仍能通过缓存提供服务列表查询,但不能注册新服务;
  • 注册中心对等集群,任意一台宕掉后,将自动切换到另一台;
  • 注册中心全部宕掉后,服务提供者和服务消费者仍能通过本地缓存通讯;
  • 服务提供者无状态,任意一台宕掉后,不影响使用;
  • 服务提供者全部宕掉后,服务消费者应用将无法使用,并无限次重连等待服务提供者恢复。

伸缩性

  • 注册中心为对等集群,可动态增加机器部署实例,所有客户端将自动发现新的注册中心;
  • 服务提供者无状态,可动态增加机器部署实例,注册中心将推送新的服务提供者信息给消费者。

升级性

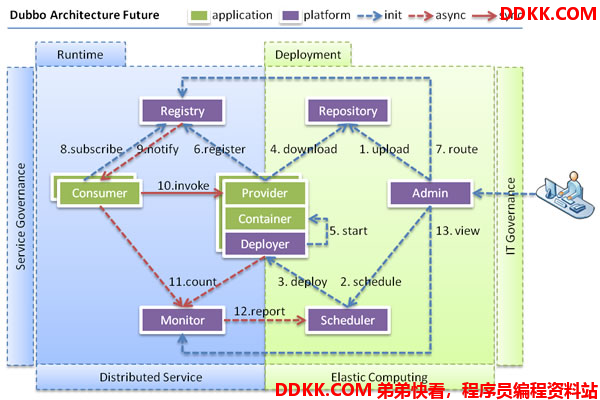

当服务集群规模进一步扩大,带动IT治理结构进一步升级,需要实现动态部署,进行流动计算,现有分布式服务架构不会带来阻力。下图是未来可能的一种架构:



节点角色说明

节点 角色说明
Deployer 自动部署服务的本地代理
Repository 仓库用于存储服务应用发布包
Scheduler 调度中心基于访问压力自动增减服务提供者
Admin 统一管理控制台
Registry 服务注册与发现的注册中心
Monitor 统计服务的调用次数和调用时间的监控中心

转载:Dubbo官网
