24、实现原理

弹性分布式实现

  • 第一台服务器上线触发主服务器选举。主服务器一旦下线,则重新触发选举,选举过程中阻塞,只有主服务器选举完成,才会执行其他任务。
  • 某作业服务器上线时会自动将服务器信息注册到注册中心,下线时会自动更新服务器状态。
  • 主节点选举,服务器上下线,分片总数变更均更新重新分片标记。
  • 定时任务触发时,如需重新分片,则通过主服务器分片,分片过程中阻塞,分片结束后才可执行任务。如分片过程中主服务器下线,则先选举主服务器,再分片。
  • 通过上一项说明可知,为了维持作业运行时的稳定性,运行过程中只会标记分片状态,不会重新分片。分片仅可能发生在下次任务触发前。
  • 每次分片都会按服务器IP排序,保证分片结果不会产生较大波动。
  • 实现失效转移功能,在某台服务器执行完毕后主动抓取未分配的分片,并且在某台服务器下线后主动寻找可用的服务器执行任务。

注册中心数据结构

注册中心在定义的命名空间下,创建作业名称节点,用于区分不同作业,所以作业一旦创建则不能修改作业名称,如果修改名称将视为新的作业。作业名称节点下又包含4个数据子节点,分别是config, instances, sharding, servers和leader。

config节点

作业配置信息,以JSON格式存储

instances节点

作业运行实例信息,子节点是当前作业运行实例的主键。作业运行实例主键由作业运行服务器的IP地址和PID构成。作业运行实例主键均为临时节点,当作业实例上线时注册,下线时自动清理。注册中心监控这些节点的变化来协调分布式作业的分片以及高可用。 可在作业运行实例节点写入TRIGGER表示该实例立即执行一次。

sharding节点

作业分片信息,子节点是分片项序号,从零开始,至分片总数减一。分片项序号的子节点存储详细信息。每个分片项下的子节点用于控制和记录分片运行状态。节点详细信息说明:

子节点名 临时节点 描述
instance 执行该分片项的作业运行实例主键
running 分片项正在运行的状态
仅配置monitorExecution时有效
failover 如果该分片项被失效转移分配给其他作业服务器,则此节点值记录执行此分片的作业服务器IP
misfire 是否开启错过任务重新执行
disabled 是否禁用此分片项

servers节点

作业服务器信息,子节点是作业服务器的IP地址。可在IP地址节点写入DISABLED表示该服务器禁用。 在新的cloud native架构下,servers节点大幅弱化,仅包含控制服务器是否可以禁用这一功能。为了更加纯粹的实现job核心,servers功能未来可能删除,控制服务器是否禁用的能力应该下放至自动化部署系统。

leader节点

作业服务器主节点信息,分为election,sharding和failover三个子节点。分别用于主节点选举,分片和失效转移处理。

leader节点是内部使用的节点,如果对作业框架原理不感兴趣,可不关注此节点。

子节点名 临时节点 描述
election\instance 主节点服务器IP地址
一旦该节点被删除将会触发重新选举
重新选举的过程中一切主节点相关的操作都将阻塞
election\latch 主节点选举的分布式锁
为curator的分布式锁使用
sharding\necessary 是否需要重新分片的标记
如果分片总数变化,或作业服务器节点上下线或启用/禁用,以及主节点选举,会触发设置重分片标记
作业在下次执行时使用主节点重新分片,且中间不会被打断
作业执行时不会触发分片
sharding\processing 主节点在分片时持有的节点
如果有此节点,所有的作业执行都将阻塞,直至分片结束
主节点分片结束或主节点崩溃会删除此临时节点
failover\items\分片项 一旦有作业崩溃,则会向此节点记录
当有空闲作业服务器时,会从此节点抓取需失效转移的作业项
failover\items\latch 分配失效转移分片项时占用的分布式锁
为curator的分布式锁使用

流程图

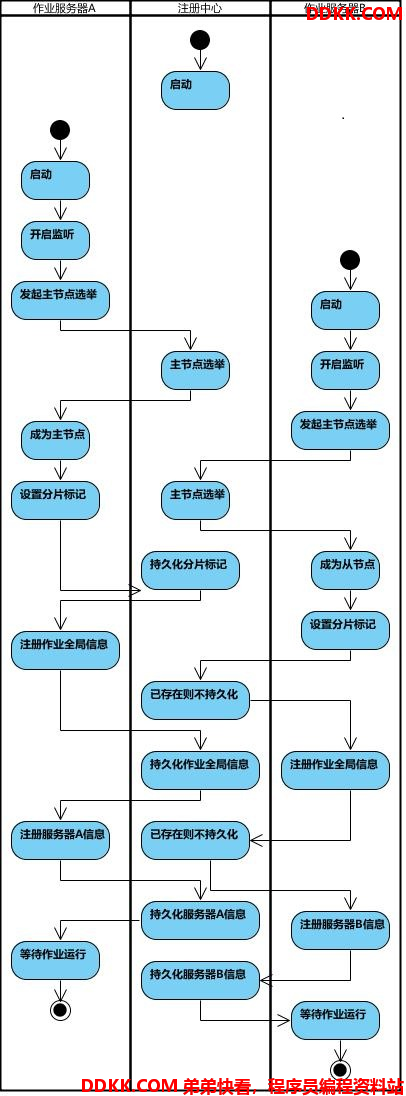

作业启动

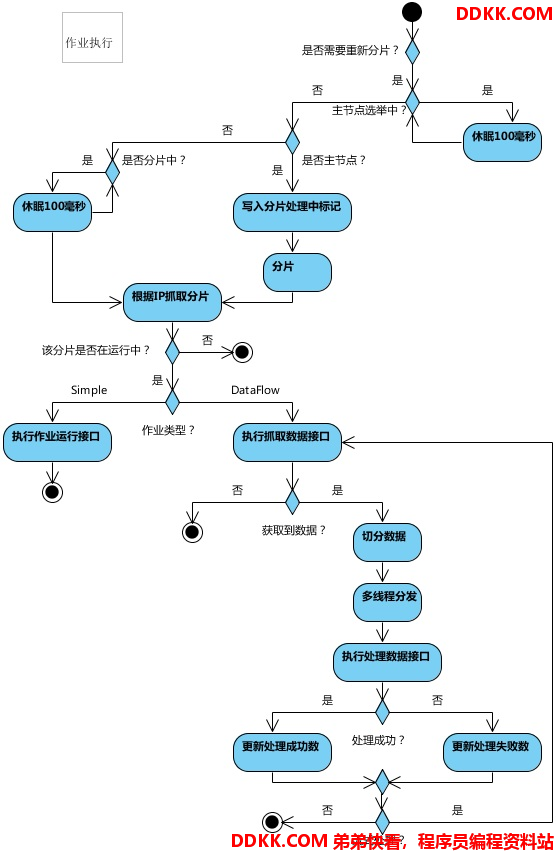

作业执行
