02、RocketMQ源码解析 - Broker同步消息发送原理

1、Broker概述

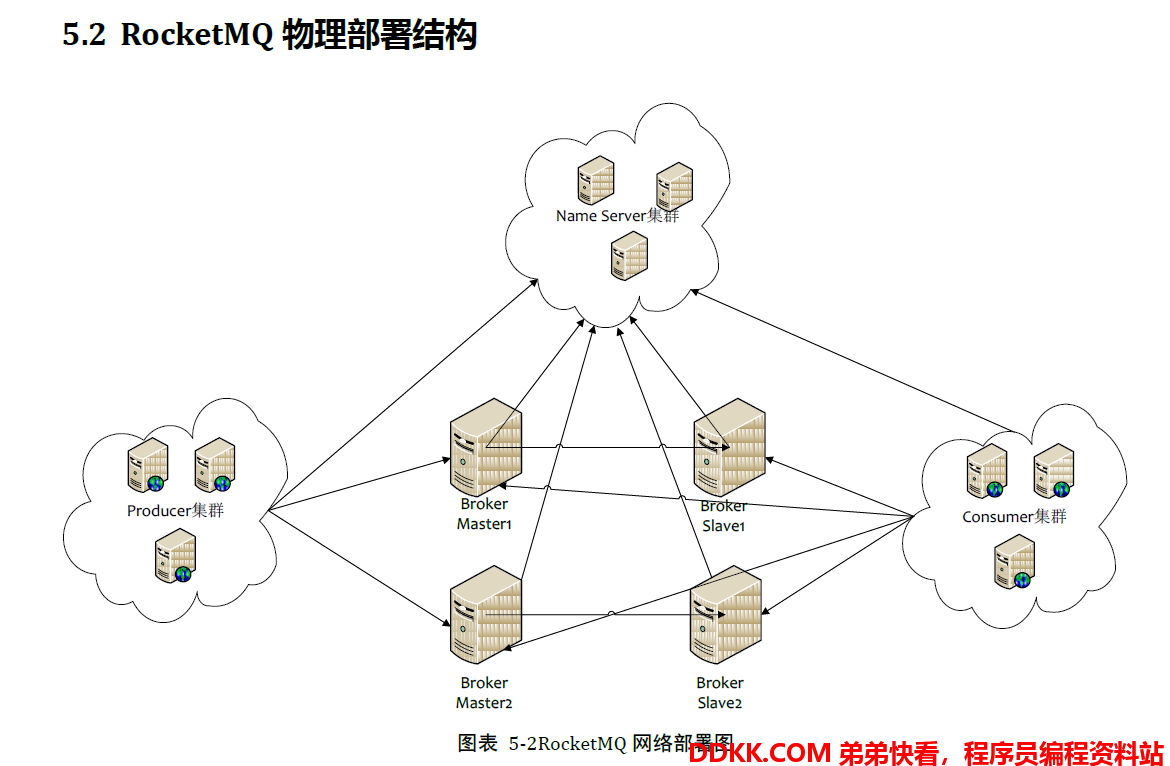

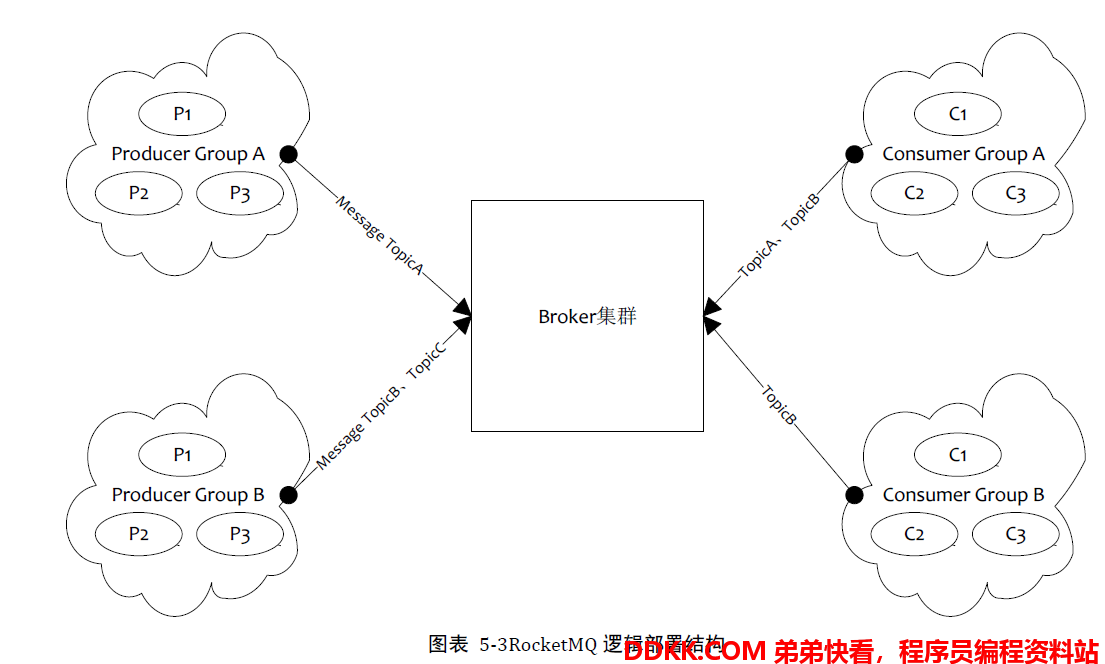

Broker 在 RocketMQ 架构中的角色,就是存储消息,核心任务就是持久化消息,生产者发送消息给 Broker,消费者从 Broker 消费消息,其物理部署架构图如下:

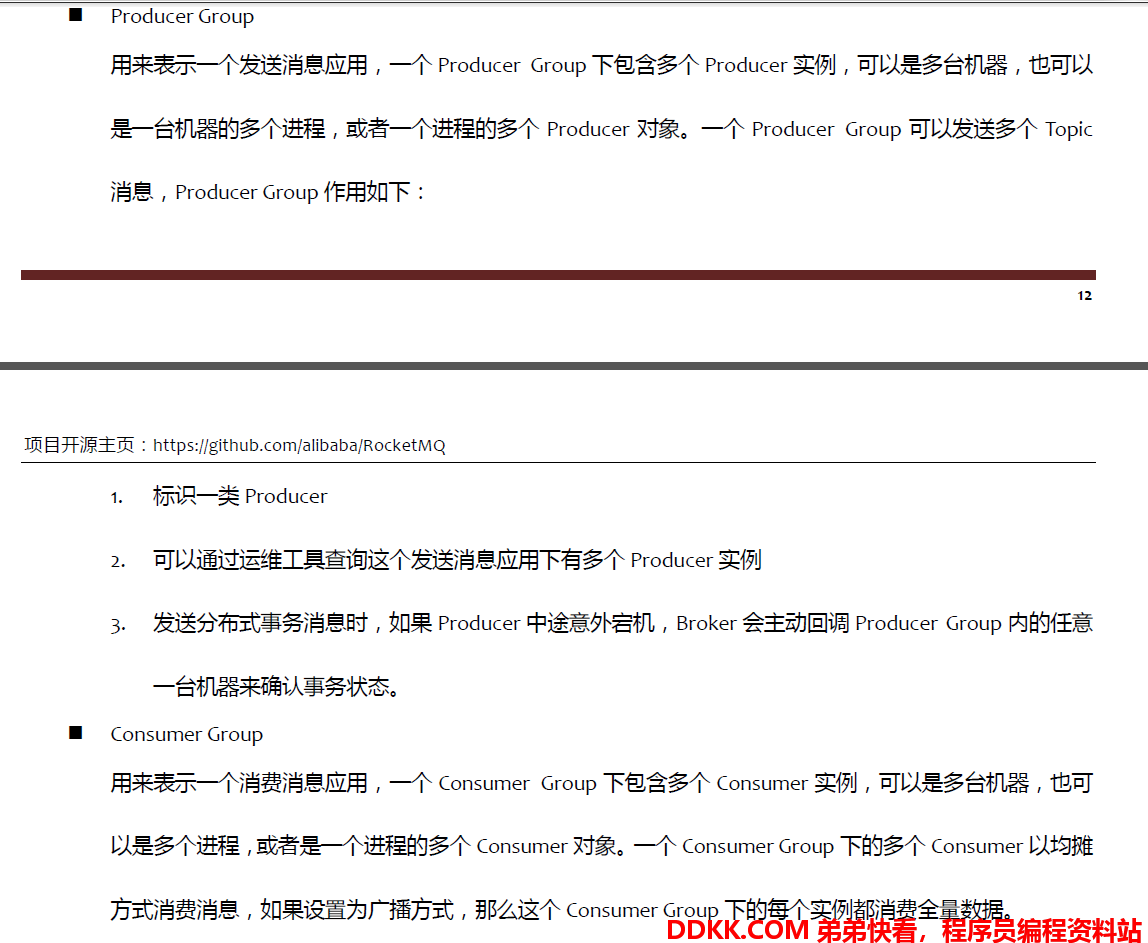

备注:以上摘录自官方 RocketMQ 设计文档。

上述基本描述了消息中间件的架构设计,不仅限于 RocketMQ,不同消息中间件的最大区别之一在消息的存储上。

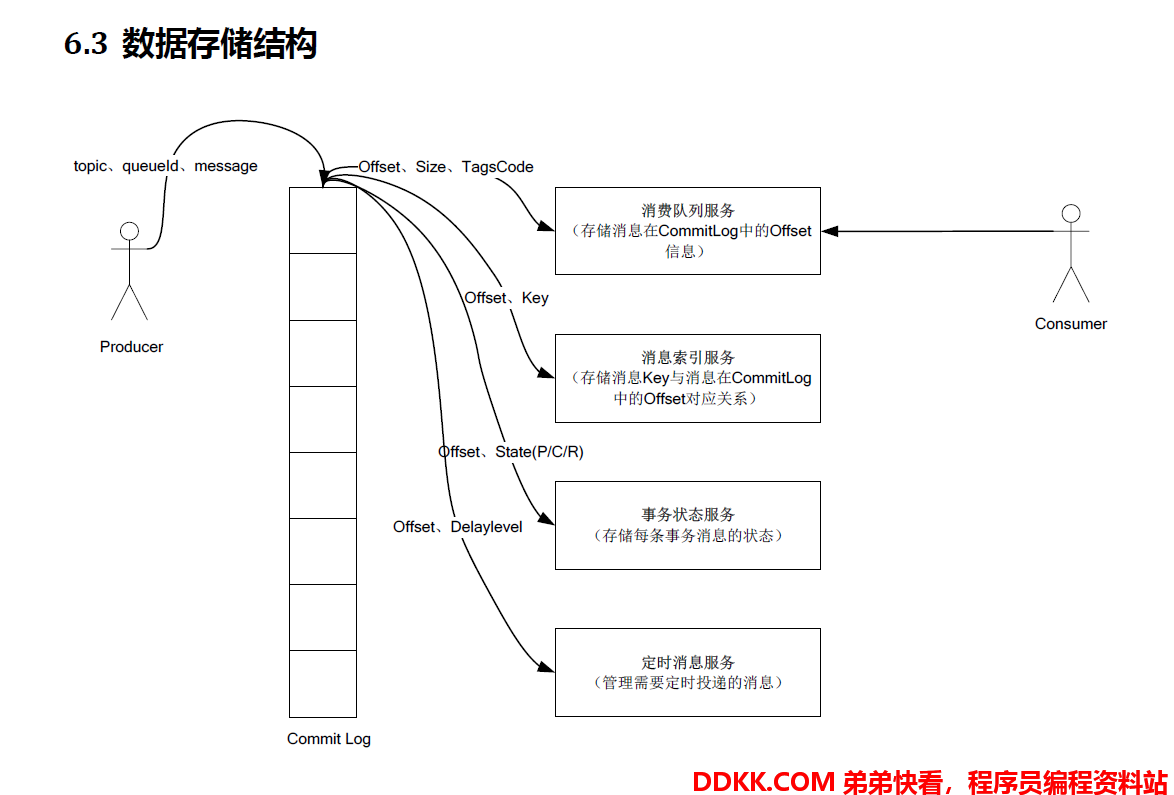

2、Broker存储设计概要



接下来从配置文件的角度来窥探 Broker 存储设计的关注点,对应代码(MessageStoreConfig)。

  • storePathRootDir
    设置Broker的存储根目录,默认为 $ Broker_Home/store。
  • storePathCommitLog
    设置commitlog的存储目录,默认为 $ Broker_Home/store/commitlog。
  • mapedFileSizeCommitLog
    commitlog 文件的大小,默认为1G。
  • mapedFileSizeConsumeQueue
    consumeQueueSize,ConsumeQueue 存放的是定长的信息(20个字节,偏移量、size、tagscode),默认30w * ConsumeQueue.CQ_STORE_UNIT_SIZE。
  • enableConsumeQueueExt
    是否开启 consumeQueueExt,默认为 false,就是如果消费端消息消费速度跟不上,是否创建一个扩展的 ConsumeQueue文件,如果不开启,应该会阻塞从 commitlog 文件中获取消息,并且 ConsumeQueue,应该是按topic独立的。
  • mappedFileSizeConsumeQueueExt
    扩展consume文件的大小,默认为48M。
  • flushIntervalCommitLog
    刷写 CommitLog 的间隔时间,RocketMQ 后台会启动一个线程,将消息刷写到磁盘,这个也就是该线程每次运行后等待的时间,默认为500毫秒。flush 操作,调用文件通道的force()方法。
  • commitIntervalCommitLog
    提交消息到 CommitLog 对应的文件通道的间隔时间,原理与上面类似;将消息写入到文件通道(调用FileChannel.write方法)得到最新的写指针,默认为200毫秒。
  • useReentrantLockWhenPutMessage
    在put message( 将消息按格式封装成msg放入相关队列时实用的锁机制:自旋或ReentrantLock)。
  • flushIntervalConsumeQueue
    刷写到ConsumeQueue的间隔,默认为1s。
  • flushCommitLogLeastPages
    每次 flush commitlog 时最小发生变化的页数。
  • commitCommitLogLeastPages
    每一次 commitlog 提交任务至少需要的页数。
  • flushLeastPagesWhenWarmMapedFile
    用字节0填充整个文件,每多少页刷盘一次,默认4096,异步刷盘模式生效。
  • flushConsumeQueueLeastPages
    一次刷盘至少需要的脏页数量,默认为2,针对 consuequeue 文件。
  • putMsgIndexHightWater
    当前版本未使用。

接下来从如下方面去深入其实现:

1)生产者发送消息

2)消息协议(格式)

3)消息存储、检索

4)消费队列维护

5)消息消费、重试等机制

2.1 消息发送

org.apache.rocketmq.client.impl.producer.DefaultMQProducerImpl sendDefaultImpl方法源码解析
rprivate SendResult sendDefaultImpl(//
        Message msg, //
        final CommunicationMode communicationMode, //
        final SendCallback sendCallback, //
        final long timeout//
    ) throws MQClientException, RemotingException, MQBrokerException, InterruptedException {
}

2.1.1 消息发送参数详解:

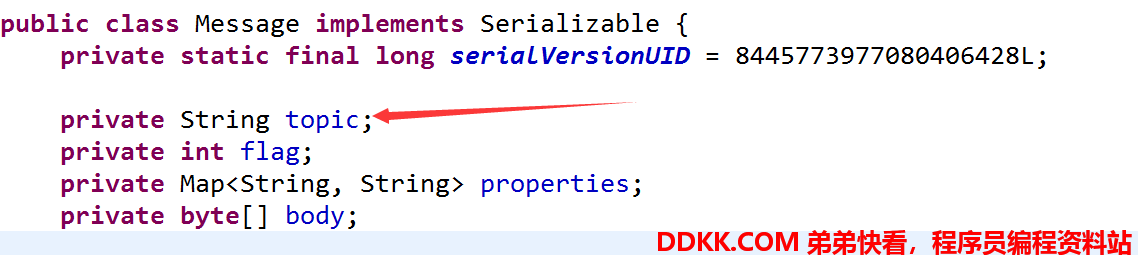

1、 Messagemsg;



2、 communicationModecommunicationMode;

发送方式,SYNC(同步)、ASYNC(异步)、ONEWAY(单向,不关注返回)

3、 SendCallbacksendCallback;

异步消息发送回调函数。

4、 longtimeout;

消息发送超时时间。

2.2.2 消息发送流程

默认消息发送实现:

private SendResult sendDefaultImpl(//
        Message msg, //
        final CommunicationMode communicationMode, //
        final SendCallback sendCallback, //
        final long timeout//
) throws MQClientException, RemotingException, MQBrokerException, InterruptedException {
    this.makeSureStateOK();
    Validators.checkMessage(msg, this.defaultMQProducer);
    final long invokeID = random.nextLong();
    long beginTimestampFirst = System.currentTimeMillis();
    long beginTimestampPrev = beginTimestampFirst;
    long endTimestamp = beginTimestampFirst;
    TopicPublishInfo topicPublishInfo = this.tryToFindTopicPublishInfo(msg.getTopic()); // @1
    if (topicPublishInfo != null && topicPublishInfo.ok()) {
        MessageQueue mq = null;
        Exception exception = null;
        SendResult sendResult = null;
        int timesTotal = communicationMode == CommunicationMode.SYNC ? 1 + this.defaultMQProducer.getRetryTimesWhenSendFailed() : 1;
        int times = 0;
        String[] brokersSent = new String[timesTotal];
        for (; times < timesTotal; times++) {
            String lastBrokerName = null == mq ? null : mq.getBrokerName();
            MessageQueue tmpmq = this.selectOneMessageQueue(topicPublishInfo, lastBrokerName); // @2
            if (tmpmq != null) {
                mq = tmpmq;
                brokersSent[times] = mq.getBrokerName();
                try {
                    beginTimestampPrev = System.currentTimeMillis();
                    sendResult = this.sendKernelImpl(msg, mq, communicationMode, sendCallback, topicPublishInfo, timeout);  // @3
                    endTimestamp = System.currentTimeMillis();
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, false);
                    switch (communicationMode) {
                        case ASYNC:
                            return null;
                        case ONEWAY:
                            return null;
                        case SYNC:
                            if (sendResult.getSendStatus() != SendStatus.SEND_OK) {
                                if (this.defaultMQProducer.isRetryAnotherBrokerWhenNotStoreOK()) {
                                    continue;
                                }
                            }
                            return sendResult;
                        default:
                            break;
                    }
                } catch (RemotingException e) {
                    endTimestamp = System.currentTimeMillis();
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, true); // @4
                    log.warn(String.format("sendKernelImpl exception, resend at once, InvokeID: %s, RT: %sms, Broker: %s", invokeID, endTimestamp - beginTimestampPrev, mq), e);
                    log.warn(msg.toString());
                    exception = e;
                    continue;
                } catch (MQClientException e) {
                    endTimestamp = System.currentTimeMillis();
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, true);
                    log.warn(String.format("sendKernelImpl exception, resend at once, InvokeID: %s, RT: %sms, Broker: %s", invokeID, endTimestamp - beginTimestampPrev, mq), e);
                    log.warn(msg.toString());
                    exception = e;
                    continue;
                } catch (MQBrokerException e) {
                    endTimestamp = System.currentTimeMillis();
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, true);
                    log.warn(String.format("sendKernelImpl exception, resend at once, InvokeID: %s, RT: %sms, Broker: %s", invokeID, endTimestamp - beginTimestampPrev, mq), e);
                    log.warn(msg.toString());
                    exception = e;
                    switch (e.getResponseCode()) {
                        case ResponseCode.TOPIC_NOT_EXIST:
                        case ResponseCode.SERVICE_NOT_AVAILABLE:
                        case ResponseCode.SYSTEM_ERROR:
                        case ResponseCode.NO_PERMISSION:
                        case ResponseCode.NO_BUYER_ID:
                        case ResponseCode.NOT_IN_CURRENT_UNIT:
                            continue;
                        default:
                            if (sendResult != null) {
                                return sendResult;
                            }
                            throw e;
                    }
                } catch (InterruptedException e) {
                    endTimestamp = System.currentTimeMillis();
                    this.updateFaultItem(mq.getBrokerName(), endTimestamp - beginTimestampPrev, false);
                    log.warn(String.format("sendKernelImpl exception, throw exception, InvokeID: %s, RT: %sms, Broker: %s", invokeID, endTimestamp - beginTimestampPrev, mq), e);
                    log.warn(msg.toString());
                    log.warn("sendKernelImpl exception", e);
                    log.warn(msg.toString());
                    throw e;
                }
            } else {
                break;
            }
        }
        if (sendResult != null) {
            return sendResult;
        }
        String info = String.format("Send [%d] times, still failed, cost [%d]ms, Topic: %s, BrokersSent: %s",
            times,
            System.currentTimeMillis() - beginTimestampFirst,
            msg.getTopic(),
            Arrays.toString(brokersSent));
        info += FAQUrl.suggestTodo(FAQUrl.SEND_MSG_FAILED);
        MQClientException mqClientException = new MQClientException(info, exception);
        if (exception instanceof MQBrokerException) {
            mqClientException.setResponseCode(((MQBrokerException) exception).getResponseCode());
        } else if (exception instanceof RemotingConnectException) {
            mqClientException.setResponseCode(ClientErrorCode.CONNECT_BROKER_EXCEPTION);
        } else if (exception instanceof RemotingTimeoutException) {
            mqClientException.setResponseCode(ClientErrorCode.ACCESS_BROKER_TIMEOUT);
        } else if (exception instanceof MQClientException) {
            mqClientException.setResponseCode(ClientErrorCode.BROKER_NOT_EXIST_EXCEPTION);
        }
        throw mqClientException;
    }
    List<String> nsList = this.getmQClientFactory().getMQClientAPIImpl().getNameServerAddressList();
    if (null == nsList || nsList.isEmpty()) {
        throw new MQClientException(
            "No name server address, please set it." + FAQUrl.suggestTodo(FAQUrl.NAME_SERVER_ADDR_NOT_EXIST_URL), null).setResponseCode(ClientErrorCode.NO_NAME_SERVER_EXCEPTION);
    }
    throw new MQClientException("No route info of this topic, " + msg.getTopic() + FAQUrl.suggestTodo(FAQUrl.NO_TOPIC_ROUTE_INFO),
        null).setResponseCode(ClientErrorCode.NOT_FOUND_TOPIC_EXCEPTION);
}

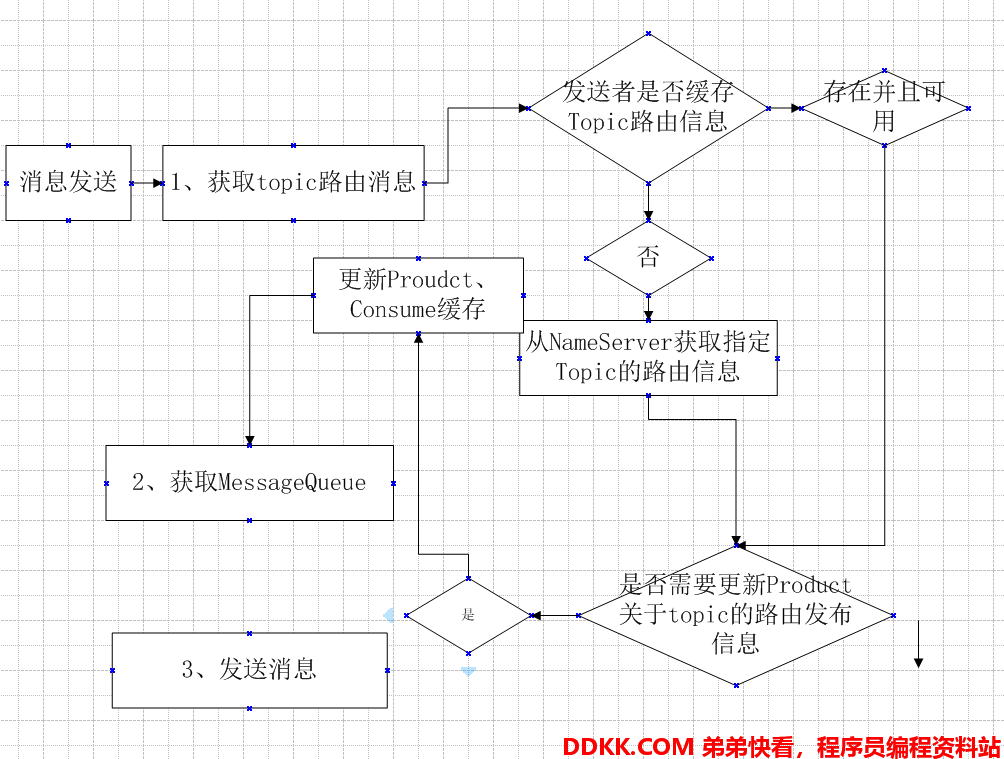

主要的核心步骤如下:

代码@1:获取topic的路由信息。

代码@2:根据topic负载均衡算法选择一个MessageQueue。

代码@3:向 MessageQueue 发送消息。

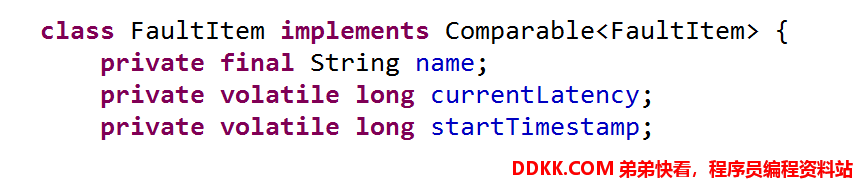

代码@4:更新失败策略,主要用于规避发生故障的 broker,下文会详细介绍。

代码@5:如果是同步调用方式(SYNC),则执行失败重试策略,默认重试两次。

2.2.2.1 获取topic的路由信息

首先我们来思考一下,topic 的路由信息包含哪些内容。

消息的发布与订阅基于topic,路由发布信息以 topic 维度进行描述。

Broker 负载消息存储,一个 topic 可以分布在多台 Broker 上(负载均衡),每个 Broker 包含多个 Queue。队列元数据基于Broker来描述(QueueData:所在 BrokerName、读队列个数、写队列个数、权限、同步或异步)。

接下来从源码解析 tryToFindTopicPublishInfo方法,详细了解获取 Topic 的路由信息。

DefaultMQProducerImpl#tryToFindTopicPublishInfo

private TopicPublishInfo tryToFindTopicPublishInfo(final String topic) {
    TopicPublishInfo topicPublishInfo = this.topicPublishInfoTable.get(topic);        // @1
    if (null == topicPublishInfo || !topicPublishInfo.ok()) {
        this.topicPublishInfoTable.putIfAbsent(topic, new TopicPublishInfo());
        this.mQClientFactory.updateTopicRouteInfoFromNameServer(topic);          // @2
        topicPublishInfo = this.topicPublishInfoTable.get(topic);
    }
    if (topicPublishInfo.isHaveTopicRouterInfo() || topicPublishInfo.ok()) {            //@3
        return topicPublishInfo;
    } else {
        this.mQClientFactory.updateTopicRouteInfoFromNameServer(topic, true, this.defaultMQProducer);      //@4
        topicPublishInfo = this.topicPublishInfoTable.get(topic);
        return topicPublishInfo;
    }
}

代码@1:从本地缓存(ConcurrentMap< String/\* topic \*/, TopicPublishInfo>)中尝试获取,第一次肯定为空,走代码@2的流程。

代码@2:尝试从 NameServer 获取配置信息并更新本地缓存配置。

代码@3:如果找到可用的路由信息并返回。

代码@4:如果未找到路由信息,则再次尝试使用默认的 topic 去找路由配置信息。

接下来我们重点关注updateTopicRouteInfoFromNameServer方法。

MQClientInstance#updateTopicRouteInfoFromNameServer

public boolean updateTopicRouteInfoFromNameServer(final String topic, boolean isDefault, DefaultMQProducer defaultMQProducer) {
try {
    if (this.lockNamesrv.tryLock(LOCK_TIMEOUT_MILLIS, TimeUnit.MILLISECONDS)) {     // @1
        try {
            TopicRouteData topicRouteData;
            if (isDefault && defaultMQProducer != null) {      //@2
                topicRouteData = this.mQClientAPIImpl.getDefaultTopicRouteInfoFromNameServer(defaultMQProducer.getCreateTopicKey(),
                    1000 * 3);
                if (topicRouteData != null) {
                    for (QueueData data : topicRouteData.getQueueDatas()) {
                        int queueNums = Math.min(defaultMQProducer.getDefaultTopicQueueNums(), data.getReadQueueNums());
                        data.setReadQueueNums(queueNums);
                        data.setWriteQueueNums(queueNums);
                    }
                }
            } else {
                topicRouteData = this.mQClientAPIImpl.getTopicRouteInfoFromNameServer(topic, 1000 * 3);    //@3
            }
            if (topicRouteData != null) {
                TopicRouteData old = this.topicRouteTable.get(topic);     //@4
                boolean changed = topicRouteDataIsChange(old, topicRouteData);    //@5
                if (!changed) {
                    changed = this.isNeedUpdateTopicRouteInfo(topic);                        //@6
                } else {
                    log.info("the topic[{}] route info changed, old[{}] ,new[{}]", topic, old, topicRouteData);
                }
                if (changed) {    //@7
                    TopicRouteData cloneTopicRouteData = topicRouteData.cloneTopicRouteData();
                    for (BrokerData bd : topicRouteData.getBrokerDatas()) {
                        this.brokerAddrTable.put(bd.getBrokerName(), bd.getBrokerAddrs());
                    }
                    // Update Pub info     //@8
                    {
                        TopicPublishInfo publishInfo = topicRouteData2TopicPublishInfo(topic, topicRouteData);
                        publishInfo.setHaveTopicRouterInfo(true);
                        Iterator<Entry<String, MQProducerInner>> it = this.producerTable.entrySet().iterator();
                        while (it.hasNext()) {
                            Entry<String, MQProducerInner> entry = it.next();
                            MQProducerInner impl = entry.getValue();
                            if (impl != null) {
                                impl.updateTopicPublishInfo(topic, publishInfo);
                            }
                        }
                    }
                    // Update sub info    //@9
                    {
                        Set<MessageQueue> subscribeInfo = topicRouteData2TopicSubscribeInfo(topic, topicRouteData);
                        Iterator<Entry<String, MQConsumerInner>> it = this.consumerTable.entrySet().iterator();
                        while (it.hasNext()) {
                            Entry<String, MQConsumerInner> entry = it.next();
                            MQConsumerInner impl = entry.getValue();
                            if (impl != null) {
                                impl.updateTopicSubscribeInfo(topic, subscribeInfo);
                            }
                        }
                    }
                    log.info("topicRouteTable.put. Topic = {}, TopicRouteData[{}]", topic, cloneTopicRouteData);
                    this.topicRouteTable.put(topic, cloneTopicRouteData);
                    return true;
                 }
                } else {
                    log.warn("updateTopicRouteInfoFromNameServer, getTopicRouteInfoFromNameServer return null, Topic: {}", topic);
                }
            } catch (Exception e) {
                if (!topic.startsWith(MixAll.RETRY_GROUP_TOPIC_PREFIX) && !topic.equals(MixAll.DEFAULT_TOPIC)) {
                    log.warn("updateTopicRouteInfoFromNameServer Exception", e);
                }
            } finally {
                this.lockNamesrv.unlock();
            }
        } else {
            log.warn("updateTopicRouteInfoFromNameServer tryLock timeout {}ms", LOCK_TIMEOUT_MILLIS);
        }
    } catch (InterruptedException e) {
        log.warn("updateTopicRouteInfoFromNameServer Exception", e);
    }
return false;
}

代码@1:为了避免重复从 NameServer 获取配置信息,在这里使用了ReentrantLock,并且设有超时时间。固定为3000s。

代码@2,@3的区别,一个是获取默认 topic 的配置信息,一个是获取指定 topic 的配置信息,该方法在这里就不跟踪进去了,具体的实现就是通过与 NameServer 的长连接 Channel 发送 GET_ROUTEINTO_BY_TOPIC (105)命令,获取配置信息。注意,次过程的超时时间为3s,由此可见,NameServer的实现要求高效。

代码@4、@5、@6:从这里开始,拿到最新的 topic 路由信息后,需要与本地缓存中的 topic 发布信息进行比较,如果有变化,则需要同步更新发送者、消费者关于该 topic 的缓存。

代码@7:更新发送者的缓存。

代码@8:更新订阅者的缓存(消费队列信息)。

至此tryToFindTopicPublishInfo 运行完毕,从 NameServe r获取 TopicPublishData,继续消息发送的第二个步骤,选取一个消息队列。

2.2.2.2 获取MessageQueue

核心源码:DefaultMQProducerImpl.sendDefaultImpl,对应 selectOneMessageQueue 方法。

public MessageQueue selectOneMessageQueue(final TopicPublishInfo tpInfo, final String lastBrokerName) {

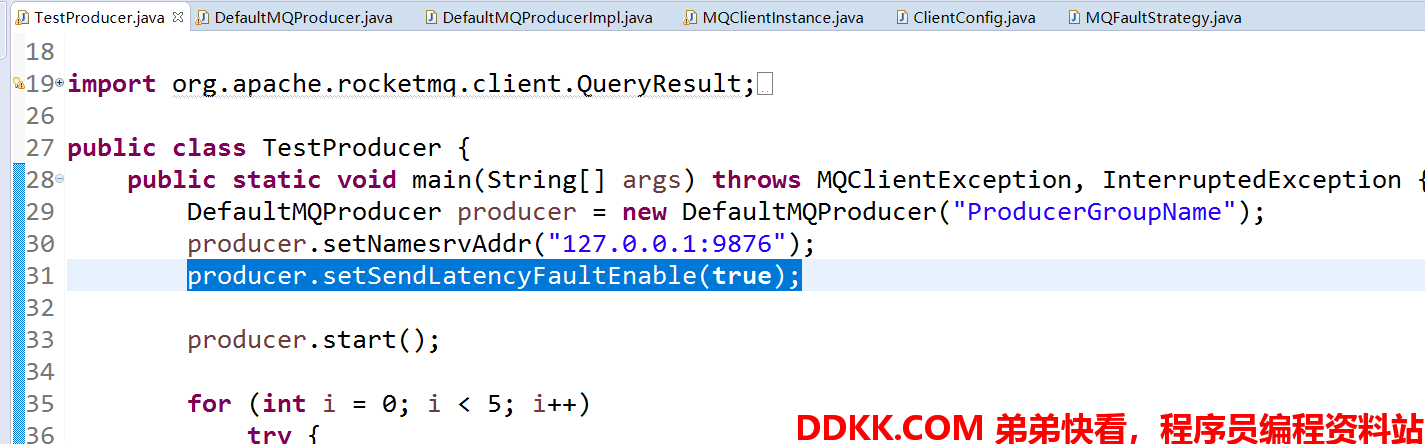

    if (this.sendLatencyFaultEnable) {   // @1
        try {
            int index = tpInfo.getSendWhichQueue().getAndIncrement();   //@2 start
            for (int i = 0; i < tpInfo.getMessageQueueList().size(); i++) {
                int pos = Math.abs(index++) % tpInfo.getMessageQueueList().size();
                if (pos < 0)
                    pos = 0;
                MessageQueue mq = tpInfo.getMessageQueueList().get(pos);    //@2 end

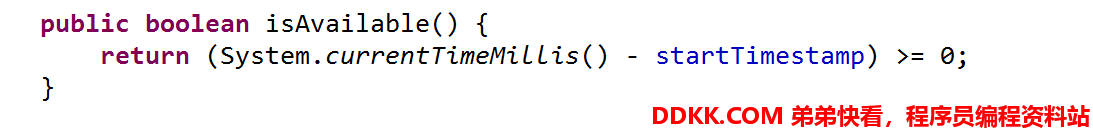

                if (latencyFaultTolerance.isAvailable(mq.getBrokerName())) {     //@3
                    if (null == lastBrokerName || mq.getBrokerName().equals(lastBrokerName))
                        return mq;
                }
            }
            final String notBestBroker = latencyFaultTolerance.pickOneAtLeast();   //@4
            int writeQueueNums = tpInfo.getQueueIdByBroker(notBestBroker);     //@5 start
            if (writeQueueNums > 0) {
                final MessageQueue mq = tpInfo.selectOneMessageQueue();
                if (notBestBroker != null) {
                    mq.setBrokerName(notBestBroker);
                    mq.setQueueId(tpInfo.getSendWhichQueue().getAndIncrement() % writeQueueNums);
                }
                return mq;
            } else {
                latencyFaultTolerance.remove(notBestBroker);                               //@5 end
            }
        } catch (Exception e) {
            log.error("Error occurred when selecting message queue", e);
        }
        return tpInfo.selectOneMessageQueue();
    }
    return tpInfo.selectOneMessageQueue(lastBrokerName);     //@6
}

代码@1: sendLatencyFaultEnable,是否开启消息失败延迟规避机制,该值在消息发送者那里可以设置,如果该值为false,直接从 topic 的所有队列中选择下一个,而不考虑该消息队列是否可用(比如Broker挂掉)。



代码@2-start--end,这里使用了本地线程变量 ThreadLocal 保存上一次发送的消息队列下标,消息发送使用轮询机制获取下一个发送消息队列。

代码@2对 topic 所有的消息队列进行一次验证,为什么要循环呢?因为加入了发送异常延迟,要确保选中的消息队列(MessageQueue)所在的Broker是正常的。

代码@3:判断当前的消息队列是否可用。

要理解代码@2,@3 处的逻辑,我们就需要理解 RocketMQ 发送消息延迟机制,具体实现类:MQFaultStrategy。

private long[] latencyMax = {50L, 100L, 550L, 1000L, 2000L, 3000L, 15000L};
 private long[] notAvailableDuration = {0L, 0L, 30000L, 60000L, 120000L, 180000L, 600000L};
public void updateFaultItem(final String brokerName, final long currentLatency, boolean isolation) {
        if (this.sendLatencyFaultEnable) {
            long duration = computeNotAvailableDuration(isolation ? 30000 : currentLatency);
            this.latencyFaultTolerance.updateFaultItem(brokerName, currentLatency, duration);
        }
    }
    private long computeNotAvailableDuration(final long currentLatency) {
        for (int i = latencyMax.length - 1; i >= 0; i--) {
            if (currentLatency >= latencyMax[i])
                return this.notAvailableDuration[i];
        }
        return 0;
    }

latencyMax:最大延迟时间数值,在消息发送之前,先记录当前时间(start),然后消息发送成功或失败时记录当前时间(end),(end-start)代表一次消息延迟时间,发送错误时,updateFaultItem 中 isolation 为 true,与 latencyMax 中值进行比较时得值为 30s,也就时该 broke r在接下来得 600000L,也就时5分钟内不提供服务,等待该 Broker 的恢复。





计算出来的延迟值+加上本次消息的延迟值,设置 为FaultItem 的 startTimestamp,表示当前时间必须大于该 startTimestamp 时,该 broker 才重新参与 MessageQueue 的负载。

从@2--@3,一旦一个 MessageQueue 符合条件,即刻返回,但该 Topic 所在的所 有Broker全部标记不可用时,进入到下一步逻辑处理。(在此处,我们要知道,标记为不可用,并不代表真的不可用,Broker 是可以在故障期间被运营管理人员进行恢复的,比如重启)。

代码@4,5:根据 Broker 的 startTimestart 进行一个排序,值越小,排前面,然后再选择一个,返回(此时不能保证一定可用,会抛出异常,如果消息发送方式是同步调用,则有重试机制)。

接下来将进入到消息发送的第三步,发现消息。

2.2.2.3 根据MessageQueue向特定的Broker发送消息

消息发送方法为 sendKernelImpl。本文将不深入研究该方法,此刻理解为通过Product与Broker的长连接将消息发送给Broker,然后Broker将消息存储,并返回生产者。值得注意的是,如果消息发送模式为(SYNC)同步调用时,在生产者实现这边默认提供重试机制,通过(retryTimesWhenSendFailed)参数设置,默认为2,表示重试2次,也就时最多运行3次。

备注:异步消息发送的重试是在回调时。

本文主要分析了 RocketMQ 以同步方式发送消息的过程,异步模式与单向模式实现原理基本一样,异步只是增加了发送成功或失败的回掉方法。

思考题:

1、 消息发送时时异常处理思路;

1)NameServer 宕机

2)Broker 宕机



1、 消息发送者在同一时刻持有NameServer集群中的一个连接,用来及时获取broker等信息(topic路由信息),每一个Topic的队列分散在不同的Broker上,默认topic在Broker中对应4个发送队列,4个消息队列;

消息发送图解:



1、 NameServer挂机;

在发送消息阶段,如果生产者本地缓存中没有缓存 topic 的路由信息,则需要从 NameServer 获取,只有当所有 NameServer 都不可用时,此时会抛 MQClientException。如果所有的 NameServer 全部挂掉,并且生产者有缓存 Topic 的路由信息,此时依然可以发送消息。所以,NameServer 的宕机,通常不会对整个消息发送带来什么严重的问题。

2、 Broker挂机;

基础知识:消息生产者每隔 30s 从 NameServer 处获取最新的 Broker 存活信息(topic路由信息),Broker 每30s 向所有的 NameServer 报告自己的情况,故 Broker 的 down 机,Procuder 的最大可感知时间为 60s,在这 60s,消息发送会有什么影响呢?

此时分两种情况分别进行分析。

1、 启用sendLatencyFaultEnable

由于使用了故障延迟机制,详细原理见上文详解,会对获取的 MQ 进行可用性验证,比如获取一个MessageQueue 发送失败,这时会对该 Broker 进行标记,标记该 Broker 在未来的某段时间内不会被选择到,默认为(5分钟,不可改变),所有此时只有当该 topic 全部的 broker 挂掉,才无法发送消息,符合高可用设计。

2、 不启用sendLatencyFaultEnable = false

此时会出现消息发送失败的情况,因为默认情况下,procuder 每次发送消息,会采取轮询机制取下一个 MessageQueue,由于可能该 Message 所在的Broker挂掉,会抛出异常。因为一个 Broker 默认为一个 topic 分配4个 messageQueue,由于默认只重试2次,故消息有可能发送成功,有可能发送失败。
