24、Linux 教程:文件系统概述和EXT2文件系统

文件系统概述和EXT2文件系统

文件系统概述

常用的文件系统有windows98前的FAT、windows2000后的NTFS、linux的Ext2/3/4、SGI的XFS文件系统等

对于传统的文件系统而言,一个分区槽只能格式化为一个文件系统,但是目前由于LVM与软件磁盘阵列技术的出现,使一个分区可以对应多个文件系统,故以下关于文件系统的讨论都不表示针对一个分区了,只是介绍文件系统的特性。

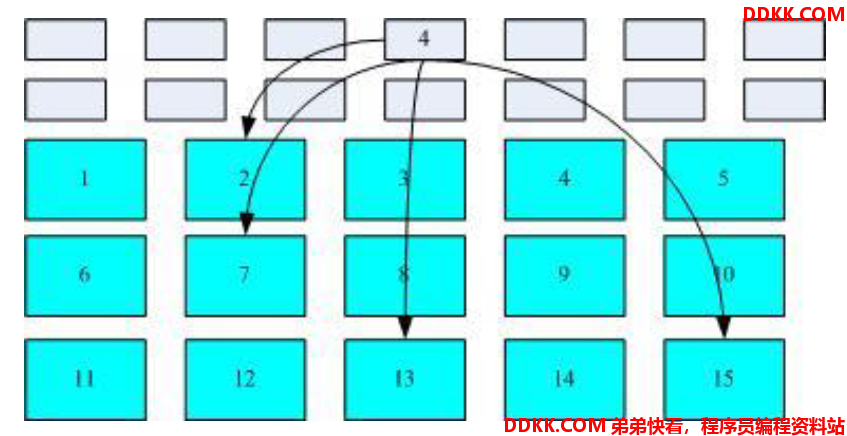

linux操作系统会将文件权限、文件属性存在inode中,一个文件对应一个inode,而文件的实际数据会被放入data block中,要读一个文件首先找到该文件的inode,就能迅速找到block,inode中记录了文件数据的实际放置block,这种读取方式就是索引式文件系统:

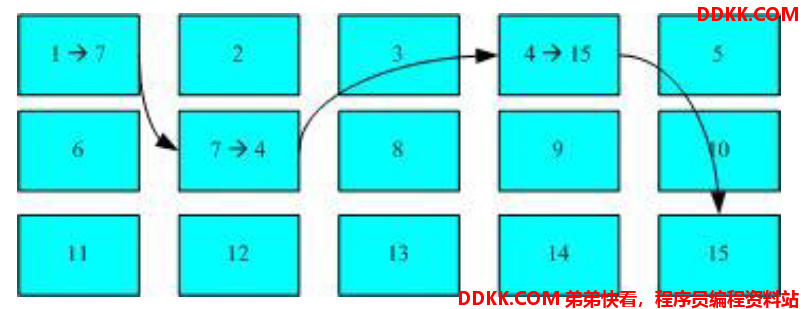

而光盘采用的FAT文件系统没有inode的存在,此时一个文件的存储依赖block之间的联系,读完一个block后才能找到下一个block,如果block很分散读取速度很慢:



所谓的碎片整理就是因为文件写入的block太分散,导致系统效率不高采取的措施。如果文件太过离散就会降低读取性能,这也是每个分区不宜设置过大的原因。

EXT2文件系统

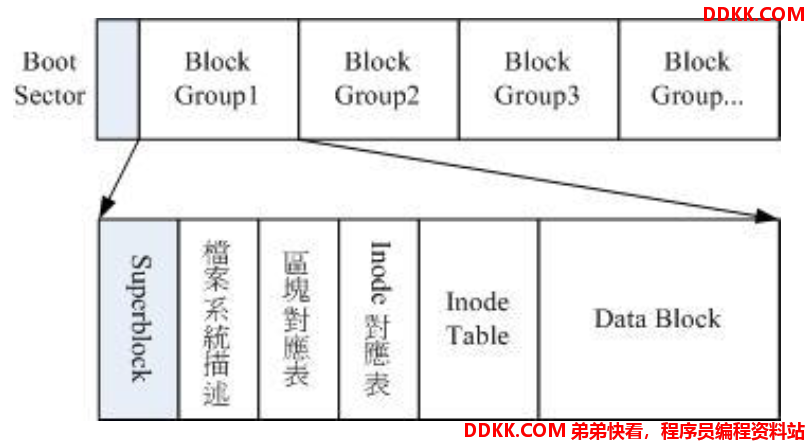

ext2系统在格式化的时候分为多个区块群组(block group),然后每个区块群组都有独立的inode和block系统,这是为了处理大量inode和block而做出的应对措施。文件系统示意图如下:



每个文件系统都有一个启动扇区(boot sector),一个block group对应一套独立系统。

data block

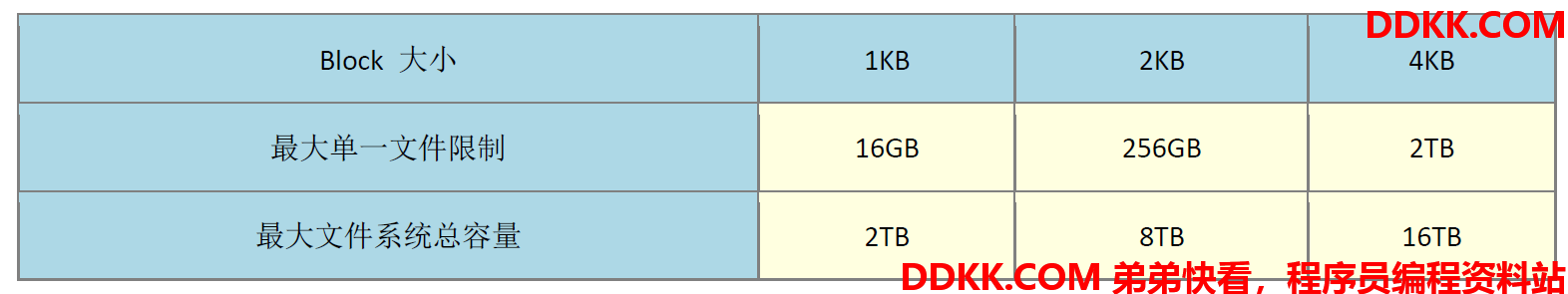

这个区域是文件真正数据存放的位置,ext2所支持的block大小有1K/2K/4K,block本身也记录block编号,所以block越大可记录的编号越多,文件系统最大文件个数也就越多,同时一个文件可占用的block也越多,文件系统能容纳的最大文件限制也越大,因block大小产生的文件系统限制:



一个文件只能占用整数个block,若文件小于block,剩余容量也不能被使用了,因此如果linux平时处理的都是小于1K的文件的话,尽量设置block为1K,这样能最大程度利用磁盘空间,如果平时处理的文件较大,就适当提高block大小,以免block号码存储过多反而导致系统浪费。

ll命令查看文件信息时可以发现文件大小总是1024的整数倍,这就是因为一个文件只能占用整数个block的缘故。

inode table

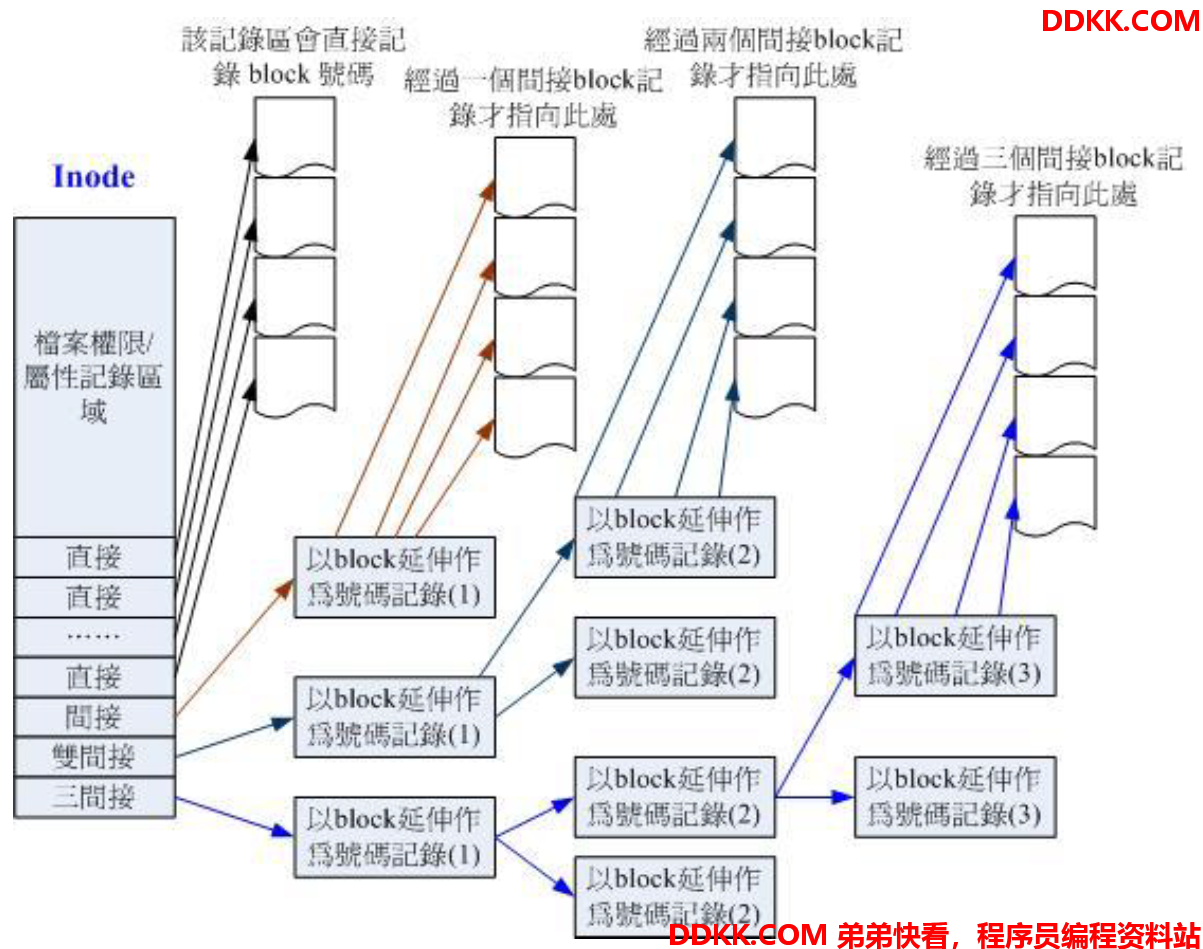

每个文件都有一个inode,这里记录的是文件的权限、所有者和所属组、容量、ctime、atime、mtime和block编号。此外每个inode大小是固定为128bytes的(ext4中可以设置为256bytes),因为大小固定,所以一个inode记录的block就是有限的,linux巧妙的用多级索引的方式让一个inode存尽可能多的block:



由上图所示,一个inode会有一部分直接指向block的区域,还存在间接、双间接和三间接,也就是inode指向的block不是存储文件数据的,而是存储其他block编号的,就这样极大的扩展了一个inode可指向的block数。

对ext2来说,一个inode最多可有12个直接指向block的区域,1个间接,1个双间接和1个三间接:

直接指向的数据块一共12K,1个间接可以指向的数据块共256*1K(每个block号码大小为4bytes,相当于一个1K的block最多能存256个block号码),双间接指向的数据共256*256*1K,三间接为256*256*256*1K,加起来一共16GB,也就是block大小为1K时文件系统能容纳的最大文件大小。

如果一个文件100K,block大小为4K,那么会分配100/4+1=26个block,因为inode只能有12个直接指向,需要多分配一个block来记录剩余的block号。

superblock

它是存储文件系统相关信息的位置,它记录了block和inode的总量,使用情况,大小,挂载时间等。一个文件系统只有一个superblock,它一般都在第一个blockgroup中,其他的blockgroup中即使有superblock也仅仅是备份而已。

filesystem description文件系统说明

它记录了该blockgroup的起始和结束的block号码,以及记录每个区段的superblock、datablock等具体在那些block之间。

block bitmap区块对照表和inode bitmap(inode对照表)

block bitmap记录了哪些block是空的,inode bitmap记录了哪些inode是未使用的。当新增文件时要修改这两个区域,此外还需要修改superblock,所以这些经常变动的数据被称为metadata中介数据

dumpe2fs

这个命令可以查询文件系统相关信息,使用前先用blkid命令查看所有被格式化的装置,如/dev/vda1等,然后用dumpe2fs命令后加装置名即可查看该文件系统信息,主要包括superblock信息、每个block group的信息等。但是对于CentOS7来说,预置的文件系统是xfs,需要自己切换成ex4后才能查看。

目录树

目录是一种特殊的文件,目录会分配到一个inode和至少一块block,inode记录目录权限和属性,以及目录的block号,而block记录在这个目录下文件的名称和被该文件占用的inode号。

由上可知,目录的inode并不记录目录下的文件名,而是block在记录目录下的文件名,只有进入block中才能对目录下文件进行更名/新增/删除,所以目录的w权限可以对其中文件更名/新增/删除。

读取一个文件/etc/passwd的流程:

通过挂载点信息找到inode号码为128的根目录inode(对XFS文件系统来说,最顶层的挂载点一般inode号为128),进入其中读取根目录的block。然后找到etc/的inode,进而找到etc/的block,然后在该block中找到/etc/passwd的inode,通过inode找到他的block读取数据。这个过程中每次找到inode有相应的r和x权限才能进入目录进行下一步操作。
