Studio提供了一个向导,该向导读取XML模式(从文件或URL),并生成一组支持XML的类,这些类对应于模式中定义的类型。
所有的类都扩展%XML.Adaptor
指定一个包来包含类,以及控制类定义细节的各种选项。

向导还可以作为类方法使用,也可以使用该类方法。
在内部,SOAP向导在读取WSDL文档并生成web客户端或web服务时使用此方法;

注意:使用的任何XML文档的XML声明都应该指明该文档的字符编码,并且文档应该按照声明的方式进行编码。如果未声明字符编码,InterSystems IRIS将使用本书前面的“输入和输出的字符编码”中描述的默认值。如果这些默认值不正确,请修改XML声明,使其指定实际使用的字符集。

使用向导

要使用XML架构向导,请执行以下操作:

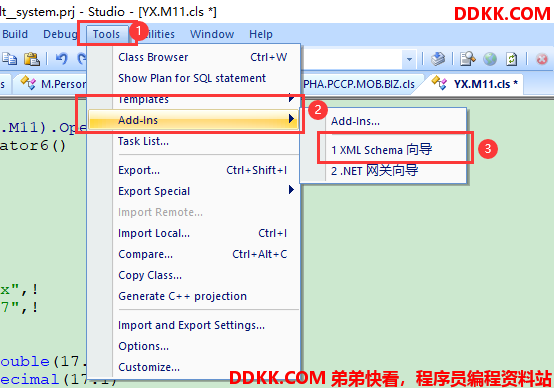

1、 选择Tools>Add-Ins>XMLSchemaWizard.;

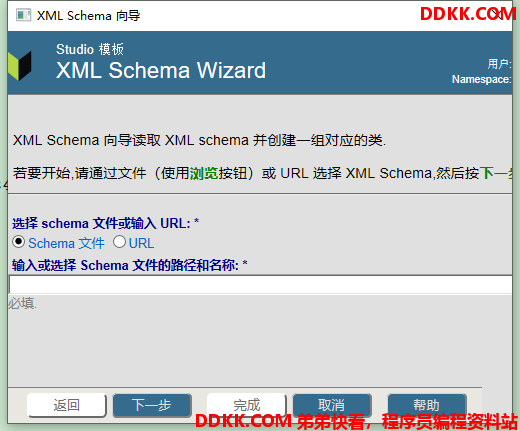

1、 在第一个屏幕上,指定要使用的XML模式;
做以下其中一项:

  • 对于模式文件Schema File,选择Browse 以选择XML模式文件。
  • 对于URL,指定模式的URL。



1、 选择Next;

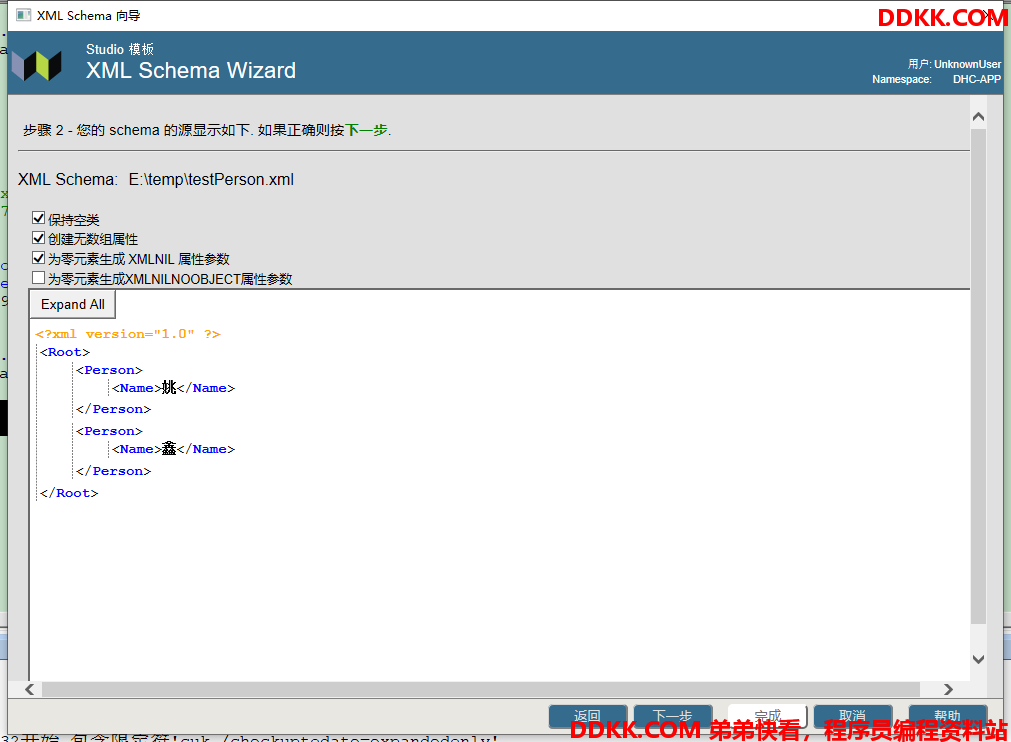

下一个屏幕显示模式,以便可以验证选择了正确的模式。



1、 可选择以下选项:;

  • 保留空类Keep Empty Classes,它指定是否保留没有属性的未使用的类。
    如果选择此选项,则不会在向导结束时删除此类;
    否则,将删除它们。
  • “不创建数组属性”Create No Array Properties控制向导是否生成数组属性。
    如果选择此选项,向导不会生成数组属性,而是生成另一个表单。
  • 为可为空的元素生成XMLNIL属性参数,它控制向导是否为生成的类中适用的属性指定XMLNIL属性参数。

该选项适用于每个对应于用nillable="true"指定的XML元素的属性。
如果选择此选项,向导将向属性定义添加XMLNIL=1
否则不添加该参数。
该参数的详细信息请参见将对象投影到XML中的“处理空字符串和空值”。

  • 为可为空的元素生成XMLNILNOOBJECT属性参数,它控制向导是否为生成的类中适用的属性指定XMLNILNOOBJECT属性参数。

该选项适用于每个对应于用nillable="true"指定的XML元素的属性。
如果选择此选项,向导将向属性定义添加XMLNILNOOBJECT=1
否则不添加该参数。
该参数的详细信息请参见将对象投影到XML中的“处理空字符串和空值”。

1、 选择Next;

下一个屏幕显示关于要生成的类的选项的一些基本信息。

1、 在这个屏幕上,指定以下选项:;

  • 如果希望向导编译生成的类,可以选择“编译生成的类”。
  • 可选择“添加NAMESPACE类参数”来指定NAMESPACE参数。
    在本例中,NAMESPACE被设置为模式中targetNamespace的值。

如果不设置此选项,则不指定NAMESPACE

建议在所有情况下都选择这个选项,因为每个支持XML的类都应该分配给一个XML名称空间。
(但是,为了向后兼容,可以将此选项清除。)

  • 如果希望生成的类是持久类,请选择Create persistent classes。然后类扩展%Persistent。

可以稍后在向导中针对各个类更改这一点。

  • 如果生成持久类,可以选择如何处理由另一个<complexType> b的<sequence>组成的<complexType> a。当向导生成一个包含属性a的持久类时,该属性有三种可能的形式。
    可以将其定义为对象列表、一对多关系(默认)或父子关系。
    下表总结了这些选择:
在持久性类中为集合属性使用关系 向多对关系添加索引 使用父子关系 生成的属性A的形式
selected (default) not selected not selected 无索引的一对多关系
selected (default) selected not selected 在多侧与索引的一对多关系
selected (default) 如果选择Use parent-child relationship,则忽略此选项 selected 父子关系
not selected not selected not selected List of objects

此外,如果未选择使用父子关系,则可以选择将%OnDelete方法添加到类以级联删除。如果选择此选项,当向导生成类定义时,它会在这些类中包含%OnDelete()回调方法的实现。生成的%OnDelete()方法删除类引用的所有持久对象。如确实选择了使用父子关系,请不要选择此选项;父子关系已经提供了类似的逻辑。

注意:如果修改生成的类,请确保根据需要修改%OnDelete()回调方法。

如果生成持久类,向导可以向每个对象类型类添加临时属性,以便可以为对象投影InterSystems IRIS内部标识符。选项如下:

  • None-如果选择此选项,向导不会添加此处描述的任何属性。
  • Use Id -如果选择此选项,向导将向每个对象类型类添加以下属性:
Property %identity As %XML.Id (XMLNAME="_identity", XMLPROJECTION="ATTRIBUTE") [Transient];

  • Use Oid -如果选择此选项,向导将向每个对象类型类添加以下属性:
Property %identity As %XML.Oid (XMLNAME="_identity", XMLPROJECTION="ATTRIBUTE") [Transient];

  • Use GUID-如果选择此选项,向导将向每个对象类型类添加以下属性:
Property %identity As %XML.GUID (XMLNAME="_identity", XMLPROJECTION="ATTRIBUTE") [Transient];

底部的表格列出了模式中的XML名称空间。在这里,指定包含该行中显示的XML名称空间的类的包。要执行此操作,请在程序包名字段中为该行指定程序包名。

1、 选择下一步;
2、 在下一个屏幕上,指定以下选项:;

  • Java Enabled - 如果选择此选项,则每个类都包括一个Java映射。
  • Data Population数据填充-如果选择此选项,则除%XML.Adaptor外,每个类还继承会%Populate。
  • SQL Column Order-如果选择此选项,每个属性将为SqlColumnNumber关键字指定一个值,以便属性在SQL中的顺序与它们在架构中的顺序相同。
  • No Sequence Check-如果选中此选项,向导将生成的类中的XMLSEQUENCE参数设置为0。在某些情况下,如果XML文件的元素顺序与XML架构不同,则此选项非常有用。

默认情况下,XMLSEQUENCE参数在生成的类中设置为1。这可确保属性以与架构中相同的顺序包含在类定义中。

  • XMLIGNORENULL-如果选择此选项,向导会将XMLIGNORENULL=1添加到类定义中。否则,它不会添加此参数。
  • 将流用于二进制Use Streams for Binary - 如果选择此选项,向导将为xsd:base64Binary类型的任何元素生成%Stream.GlobalBinary类型的属性。如果清除此选项,则该属性的类型为%xsd.base64Binary。

请注意,向导将忽略xsd:base64Binary类型的任何属性。

  • 在复选框下方,该表列出了向导将生成的类。对于每个类,确保适当地设置了Extensions/Type。在此,可以选择以下选项之一:

  • 持久类Persistent -如果选择此选项,则类是持久性类。

  • Serial-如果选择此选项,则类为序列类。

  • Registered Object-如果选择此选项,则类为注册对象类。

所有生成的类还扩展%XML.Adaptor

  • 在表的右列中,为每个应编制索引的属性选择索引。

1、 选择Finish(完成);

然后,向导将生成这些类,并在需要时编译它们。

对于这些类的属性,如果架构中相应元素的名称以下划线(_)开头,则属性名称以百分号(%)开头。

以编程方式生成类

XML架构向导也可用作%XML.Utils.SchemaReader类的process()方法。要使用此方法,请执行以下操作:

1、 创建%XML.Utils.SchemaReader的实例;
2、 可以选择设置实例的属性以控制其行为;
3、 可以选择创建InterSystemsIRIS多维数组,以包含有关其他设置的信息;
4、 调用实例的process()方法:;

method Process(LocationURL As %String,
               Package As %String = "Test",
               ByRef Features As %String) as %Status

  • LocationURL必须是架构的URL或架构文件的名称(包括其完整路径)。
  • Package是用于放置生成的类的包的名称。如果不指定程序包,InterSystems IRIS将使用服务名称作为程序包名称。
  • Feature是在上一步中选择创建的多维数组。

每种XSD类型的默认IRIS数据类型

对于它生成的每个属性,XML架构向导会根据架构中指定的XSD类型自动使用适当的InterSystems IRIS数据类型类。下表列出了XSD类型和相应的InterSystems IRIS数据类型:

用于XML类型的InterSystems IRIS数据类型

源文档中的XSD类型 生成的IRIS类中的数据类型
anyURI %xsd.anyURI
base64Binary %xsd.base64Binary%Stream.GlobalBinary,具体取决于选择的选项。确定每个字符串是否可能超出字符串长度限制,如果可能,则将生成的属性从%xsd.base64Binary修改为适当的流类。)
boolean %Boolean
byte %xsd.byte
date %Date
dateTime %TimeStamp
decimal %Numeric
double %xsd.double
float %xsd.float
hexBinary %xsd.hexBinary
int %xsd.int
integer %Integer
long %Integer
negativeInteger %xsd.negativeIntege
nonNegativeInteger %xsd.nonNegativeInteger
nonPositiveInteger %xsd.nonPositiveInteger
positiveInteger %xsd.positiveInteger
short %xsd.short
string %String (注意:责任确定每个字符串是否可能超出字符串长度限制,如果可能,则将生成的类型修改为适当的流类。)
time %Time
unsignedByte %xsd.unsignedByte
unsignedInt %xsd.unsignedInt
unsignedLong %xsd.unsignedLong
unsignedShort %xsd.unsignedShort
no type given %String

生成的属性的属性关键字

对于它生成的每个属性,XML架构向导还使用架构中的信息自动设置以下关键字:

  • Description
  • Required
  • ReadOnly (如果相应的元素或属性是用固定属性定义的)
  • InitialExpression (该值取自架构中的固定属性)
  • Keywords related to relationships

生成的属性的参数

对于它生成的每个属性,XML架构向导会根据需要自动设置XMLNAMEXMLPROJECTION和所有其他与XML相关的参数。它还根据需要设置其他参数,如MAXVALMINVALVALUELIST

调整为超长字符串生成的类

在极少数情况下,可能需要编辑生成的类来容纳超长的字符串或二进制值,超出字符串长度限制。

对于任何字符串类型,XML架构都不包含任何指示字符串长度的信息。XML架构向导将所有字符串值映射到InterSystems IRIS %String类,并将所有base64Binary值映射到%xsd.base64Binary类。这些选择可能不合适,具体取决于类要承载的数据。

在使用生成的类之前,应该执行以下操作:

  • 检查生成的类,找到定义为%string或%xsd.base64Binary的属性。考虑将在其中使用这些类的上下文,特别是这些属性。
  • 如果认为%string属性可能需要包含超出字符串长度限制的字符串,请将该属性重新定义为适当的字符流。同样,如果认为%xsd.base64Binary属性可能需要包含超过相同限制的字符串,请将该属性重新定义为适当的二进制流。
  • 另请注意,对于类型为%string、%xsd.string和%BINARY的属性,默认情况下,MAXLEN属性参数为50个字符。可能需要指定更高的限制才能进行正确的验证。

(对于%xsd.base64Binary类型的属性,MAXLEN“”,这意味着不会通过验证检查长度。但是,字符串长度限制确实适用。)
