03、Apollo配置中心设计

1、总体设计

1.1 基础模型

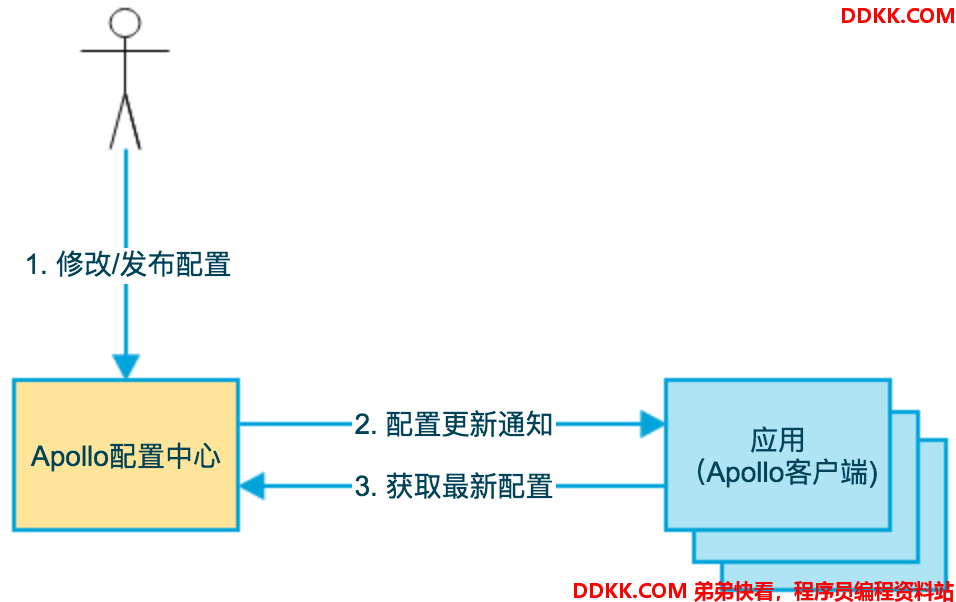

如下即是Apollo的基础模型:

1、 用户在配置中心对配置进行修改并发布;
2、 配置中心通知Apollo客户端有配置更新;
3、 Apollo客户端从配置中心拉取最新的配置、更新本地配置并通知到应用;



1.2 架构模块

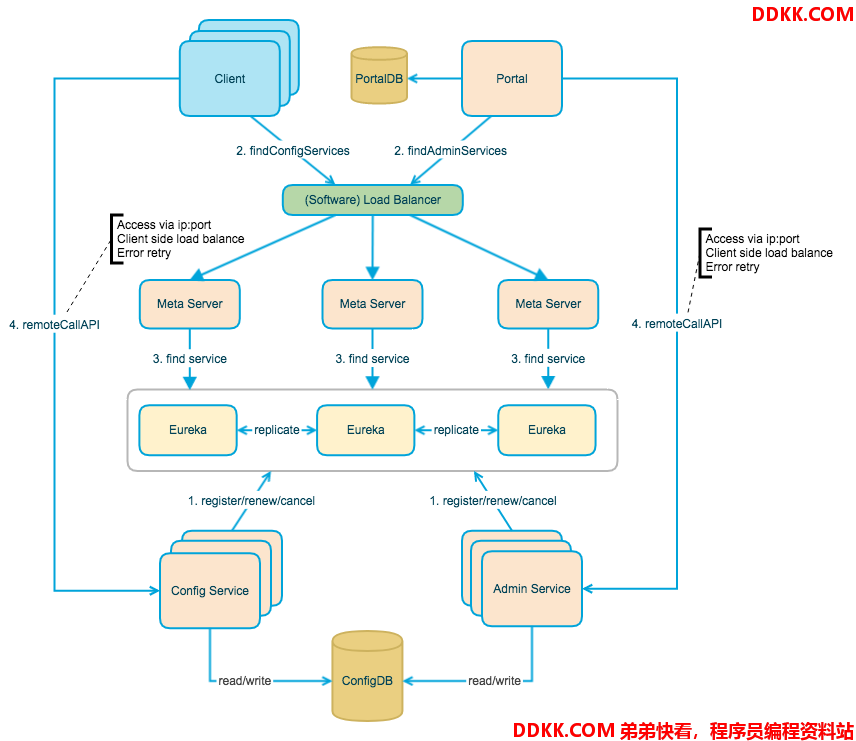

下图是Apollo架构模块的概览,详细说明可以参考Apollo配置中心架构剖析

上图简要描述了Apollo的总体设计,我们可以从下往上看:

  • Config Service提供配置的读取、推送等功能,服务对象是Apollo客户端
sequenceDiagram
    Client ->> Config Service: request
    Config Service ->> ConfigDB: request
    ConfigDB -->> Config Service: ack
    Config Service -->> Client: ack
  • Admin Service提供配置的修改、发布等功能,服务对象是Apollo Portal(管理界面)
sequenceDiagram
    Portal ->> Admin Service: r/w, publish appId/cluster/namespace
    Admin Service ->> ConfigDB: r/w, publish appId/cluster/namespace
    ConfigDB -->> Admin Service: ack
    Admin Service -->> Portal: ack
  • Config Service和Admin Service都是多实例、无状态部署,所以需要将自己注册到Eureka中并保持心跳
  • 在Eureka之上我们架了一层Meta Server用于封装Eureka的服务发现接口
sequenceDiagram
    Client or Portal ->> Meta Server: discovery service's instances
    Meta Server ->> Eureka: discovery service's instances
    Eureka -->> Meta Server: service's instances
    Meta Server -->> Client or Portal: service's instances
  • Client通过域名访问Meta Server获取Config Service服务列表(IP+Port),而后直接通过IP+Port访问服务,同时在Client侧会做load balance、错误重试
sequenceDiagram
    Client ->> Meta Server: discovery Config Service's instances
    Meta Server -->> Client: Config Service's instances(Multiple IP+Port)
    loop until success
        Client ->> Client: load balance choose a Config Service instance
        Client ->> Config Service: request
        Config Service -->> Client: ack
    end
  • Portal通过域名访问Meta Server获取Admin Service服务列表(IP+Port),而后直接通过IP+Port访问服务,同时在Portal侧会做load balance、错误重试
sequenceDiagram
    Portal ->> Meta Server: discovery Admin Service's instances
    Meta Server -->> Portal: Admin Service's instances(Multiple IP+Port)
    loop until success
        Portal ->> Portal: load balance choose a Admin Service instance
        Portal ->> Config Service: request
        Config Service -->> Portal: ack
    end
  • 为了简化部署,我们实际上会把Config Service、Eureka和Meta Server三个逻辑角色部署在同一个JVM进程中
graph
    subgraph JVM Process
        1[Config Service]
        2[Eureka]
        3[Meta Server]
    end

实际部署的架构可以参考部署架构

1.2.1 Why Eureka

为什么我们采用Eureka作为服务注册中心,而不是使用传统的zk、etcd呢?我大致总结了一下,有以下几方面的原因:

  • 它提供了完整的Service Registry和Service Discovery实现

  • 首先是提供了完整的实现,并且也经受住了Netflix自己的生产环境考验,相对使用起来会比较省心。

  • 和Spring Cloud无缝集成

  • 我们的项目本身就使用了Spring Cloud和Spring Boot,同时Spring Cloud还有一套非常完善的开源代码来整合Eureka,所以使用起来非常方便。

  • 另外,Eureka还支持在我们应用自身的容器中启动,也就是说我们的应用启动完之后,既充当了Eureka的角色,同时也是服务的提供者。这样就极大的提高了服务的可用性。

  • 这一点是我们选择Eureka而不是zk、etcd等的主要原因,为了提高配置中心的可用性和降低部署复杂度,我们需要尽可能地减少外部依赖。

  • Open Source

  • 最后一点是开源,由于代码是开源的,所以非常便于我们了解它的实现原理和排查问题。

1.3 各模块概要介绍

1.3.1 Config Service

  • 提供配置获取接口
sequenceDiagram
    Client ->> Config Service: get content of appId/cluster/namespace
    opt if namespace is not cached
        Config Service ->> ConfigDB: get content of appId/cluster/namespace
        ConfigDB -->> Config Service: content of appId/cluster/namespace
    end
    Config Service -->> Client: content of appId/cluster/namespace
  • 提供配置更新推送接口(基于Http long polling)

  • 服务端使用Spring DeferredResult实现异步化,从而大大增加长连接数量

  • 目前使用的tomcat embed默认配置是最多10000个连接(可以调整),使用了4C8G的虚拟机实测可以支撑10000个连接,所以满足需求(一个应用实例只会发起一个长连接)。

  • 接口服务对象为Apollo客户端

1.3.2 Admin Service

  • 提供配置管理接口
  • 提供配置修改、发布等接口
  • 接口服务对象为Portal

1.3.3 Meta Server

  • Portal通过域名访问Meta Server获取Admin Service服务列表(IP+Port)
  • Client通过域名访问Meta Server获取Config Service服务列表(IP+Port)
  • Meta Server从Eureka获取Config Service和Admin Service的服务信息,相当于是一个Eureka Client
  • 增设一个Meta Server的角色主要是为了封装服务发现的细节,对Portal和Client而言,永远通过一个Http接口获取Admin Service和Config Service的服务信息,而不需要关心背后实际的服务注册和发现组件
  • Meta Server只是一个逻辑角色,在部署时和Config Service是在一个JVM进程中的,所以IP、端口和Config Service一致

1.3.4 Eureka

  • 基于EurekaSpring Cloud Netflix提供服务注册和发现
  • Config Service和Admin Service会向Eureka注册服务,并保持心跳
  • 为了简单起见,目前Eureka在部署时和Config Service是在一个JVM进程中的(通过Spring Cloud Netflix)

1.3.5 Portal

  • 提供Web界面供用户管理配置
  • 通过Meta Server获取Admin Service服务列表(IP+Port),通过IP+Port访问服务
  • 在Portal侧做load balance、错误重试

1.3.6 Client

  • Apollo提供的客户端程序,为应用提供配置获取、实时更新等功能
  • 通过Meta Server获取Config Service服务列表(IP+Port),通过IP+Port访问服务
  • 在Client侧做load balance、错误重试

1.4 E-R Diagram

1.4.1 主体E-R Diagram



  • App

  • App信息

  • AppNamespace

  • App下Namespace的元信息

  • Cluster

  • 集群信息

  • Namespace

  • 集群下的namespace

  • Item

  • Namespace的配置,每个Item是一个key, value组合

  • Release

  • Namespace发布的配置,每个发布包含发布时该Namespace的所有配置

  • Commit

  • Namespace下的配置更改记录

  • Audit

  • 审计信息,记录用户在何时使用何种方式操作了哪个实体。

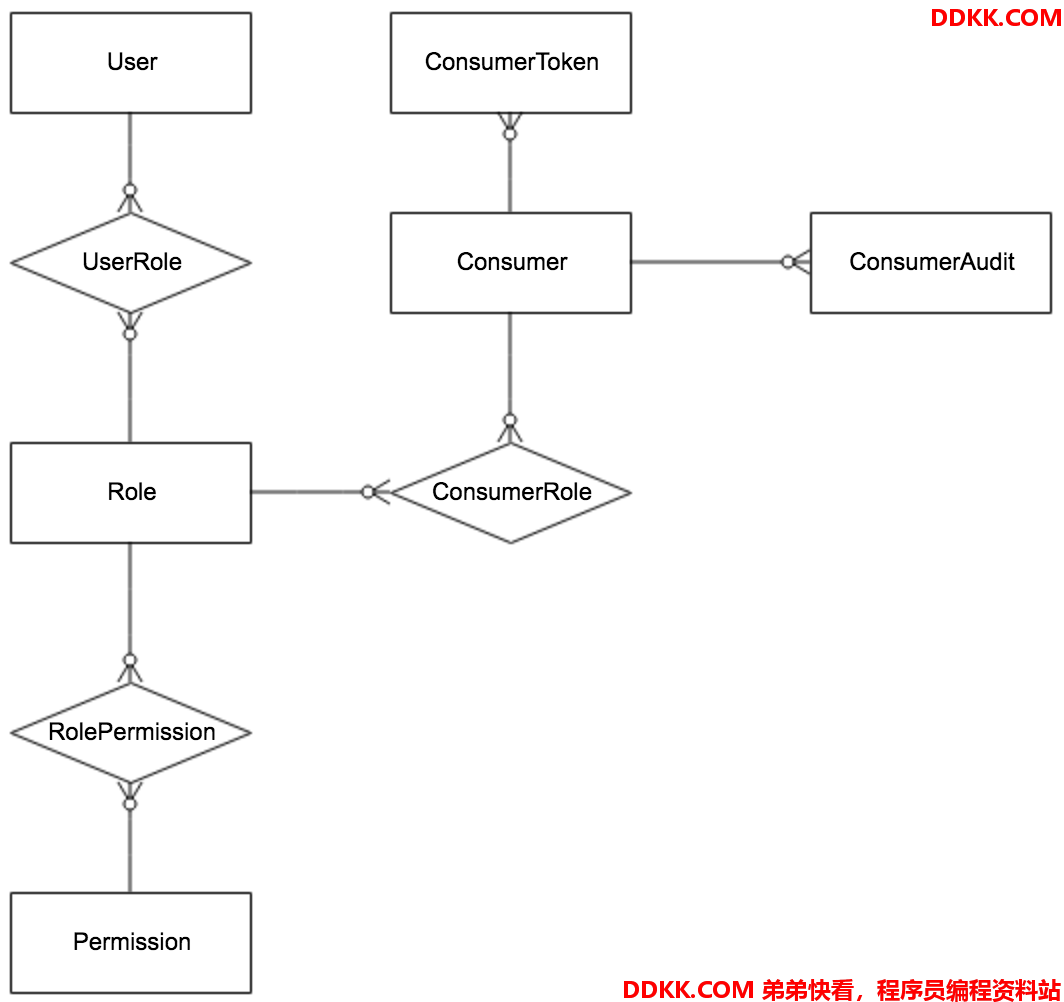

1.4.2 权限相关E-R Diagram



  • User

  • Apollo portal用户

  • UserRole

  • 用户和角色的关系

  • Role

  • 角色

  • RolePermission

  • 角色和权限的关系

  • Permission

  • 权限

  • 对应到具体的实体资源和操作,如修改NamespaceA的配置,发布NamespaceB的配置等。

  • Consumer

  • 第三方应用

  • ConsumerToken

  • 发给第三方应用的token

  • ConsumerRole

  • 第三方应用和角色的关系

  • ConsumerAudit

  • 第三方应用访问审计

2、服务端设计

2.1 配置发布后的实时推送设计

在配置中心中,一个重要的功能就是配置发布后实时推送到客户端。下面我们简要看一下这块是怎么设计实现的。



上图简要描述了配置发布的大致过程:

1、 用户在Portal操作配置发布;
2、 Portal调用AdminService的接口操作发布;
3、 AdminService发布配置后,发送ReleaseMessage给各个ConfigService;
4、 ConfigService收到ReleaseMessage后,通知对应的客户端;

2.1.1 发送ReleaseMessage的实现方式

Admin Service在配置发布后,需要通知所有的Config Service有配置发布,从而Config Service可以通知对应的客户端来拉取最新的配置。

从概念上来看,这是一个典型的消息使用场景,Admin Service作为producer发出消息,各个Config Service作为consumer消费消息。通过一个消息组件(Message Queue)就能很好的实现Admin Service和Config Service的解耦。

在实现上,考虑到Apollo的实际使用场景,以及为了尽可能减少外部依赖,我们没有采用外部的消息中间件,而是通过数据库实现了一个简单的消息队列。

实现方式如下:

1、 AdminService在配置发布后会往ReleaseMessage表插入一条消息记录,消息内容就是配置发布的AppId+Cluster+Namespace,参见DatabaseMessageSender
2、 ConfigService有一个线程会每秒扫描一次ReleaseMessage表,看看是否有新的消息记录,参见ReleaseMessageScanner
3、 ConfigService如果发现有新的消息记录,那么就会通知到所有的消息监听器(ReleaseMessageListener),如NotificationControllerV2,消息监听器的注册过程参见ConfigServiceAutoConfiguration
4、 NotificationControllerV2得到配置发布的AppId+Cluster+Namespace后,会通知对应的客户端;

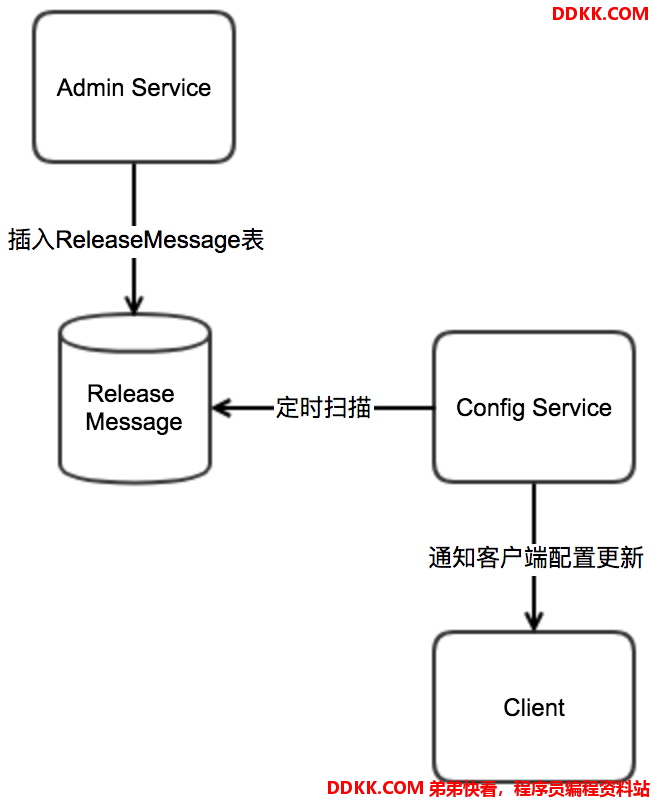

示意图如下:



2.1.2 Config Service通知客户端的实现方式

上一节中简要描述了NotificationControllerV2是如何得知有配置发布的,那NotificationControllerV2在得知有配置发布后是如何通知到客户端的呢?

实现方式如下:

1、 客户端会发起一个Http请求到ConfigService的notifications/v2接口,也就是NotificationControllerV2,参见RemoteConfigLongPollService
2、 NotificationControllerV2不会立即返回结果,而是通过[SpringDeferredResult][]把请求挂起;
3、 如果在60秒内没有该客户端关心的配置发布,那么会返回Http状态码304给客户端;
4、 如果有该客户端关心的配置发布,NotificationControllerV2会调用DeferredResult的setResult方法,传入有配置变化的namespace信息,同时该请求会立即返回客户端从返回的结果中获取到配置变化的namespace后,会立即请求ConfigService获取该namespace的最新配置;

3、客户端设计

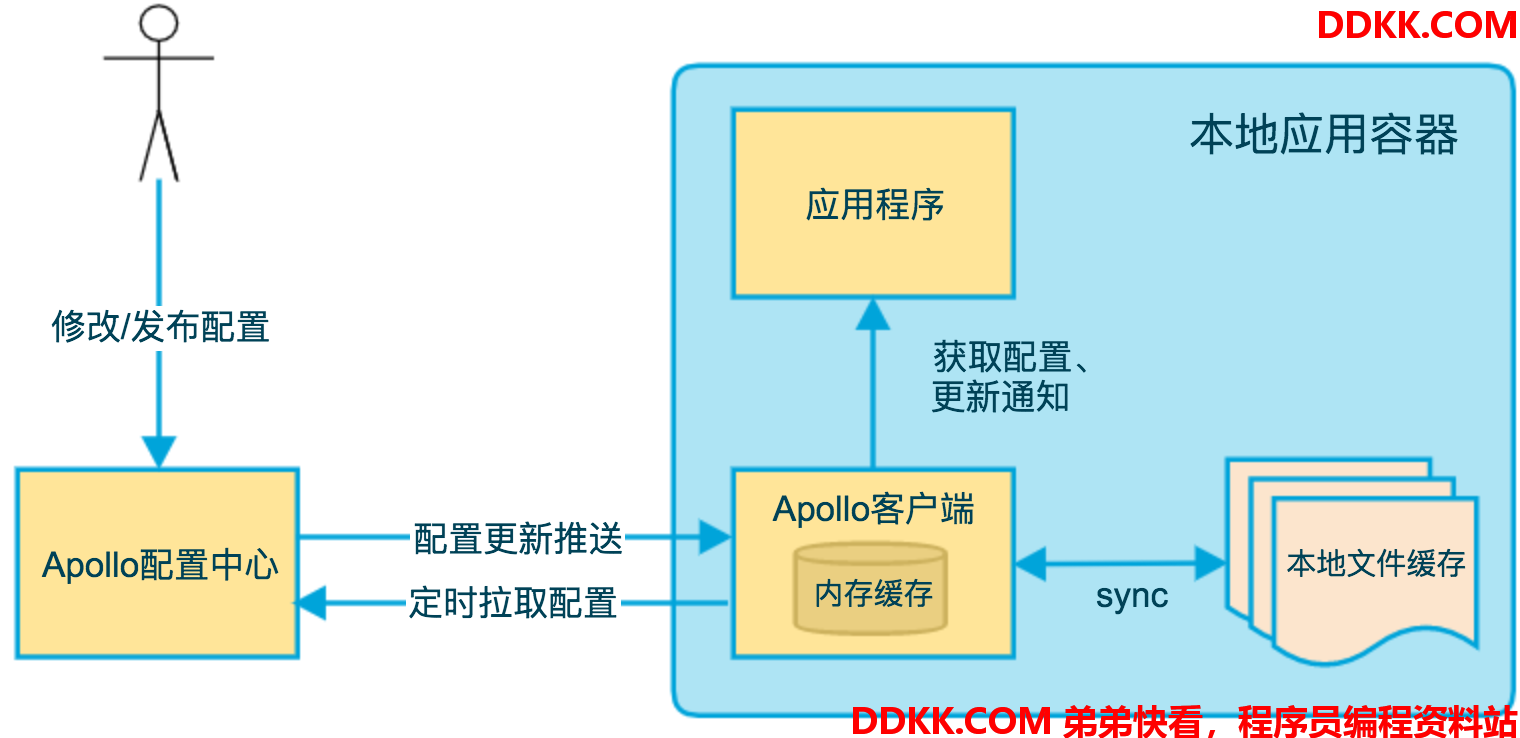

上图简要描述了Apollo客户端的实现原理:

1、 客户端和服务端保持了一个长连接,从而能第一时间获得配置更新的推送(通过HttpLongPolling实现);
2、 客户端还会定时从Apollo配置中心服务端拉取应用的最新配置;

  • 这是一个fallback机制,为了防止推送机制失效导致配置不更新

  • 客户端定时拉取会上报本地版本,所以一般情况下,对于定时拉取的操作,服务端都会返回304 - Not Modified

  • 定时频率默认为每5分钟拉取一次,客户端也可以通过在运行时指定System Property: apollo.refreshInterval来覆盖,单位为分钟。 3、 客户端从Apollo配置中心服务端获取到应用的最新配置后,会保存在内存中;
    4、 客户端会把从服务端获取到的配置在本地文件系统缓存一份;

  • 在遇到服务不可用,或网络不通的时候,依然能从本地恢复配置 5、 应用程序可以从Apollo客户端获取最新的配置、订阅配置更新通知;

3.1 和Spring集成的原理

Apollo除了支持API方式获取配置,也支持和Spring/Spring Boot集成,集成原理简述如下。

Spring从3.1版本开始增加了ConfigurableEnvironmentPropertySource

  • ConfigurableEnvironment

  • Spring的ApplicationContext会包含一个Environment(实现ConfigurableEnvironment接口)

  • ConfigurableEnvironment自身包含了很多个PropertySource

  • PropertySource

  • 属性源

  • 可以理解为很多个Key - Value的属性配置

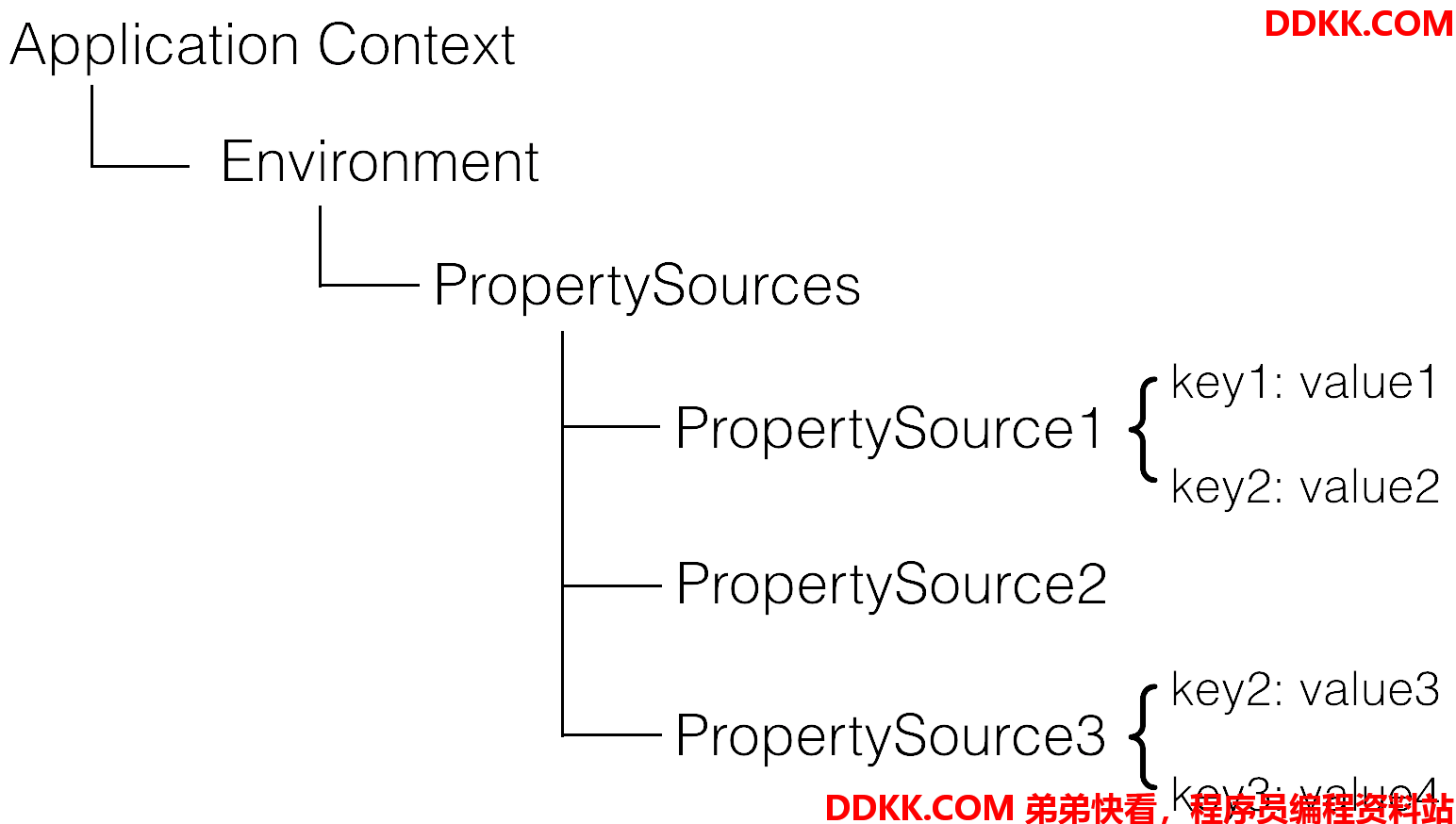

在运行时的结构形如:

需要注意的是,PropertySource之间是有优先级顺序的,如果有一个Key在多个property source中都存在,那么在前面的property source优先。

所以对上图的例子:

  • env.getProperty(“key1”) -> value1
  • env.getProperty(“key2”) -> value2
  • env.getProperty(“key3”) -> value4

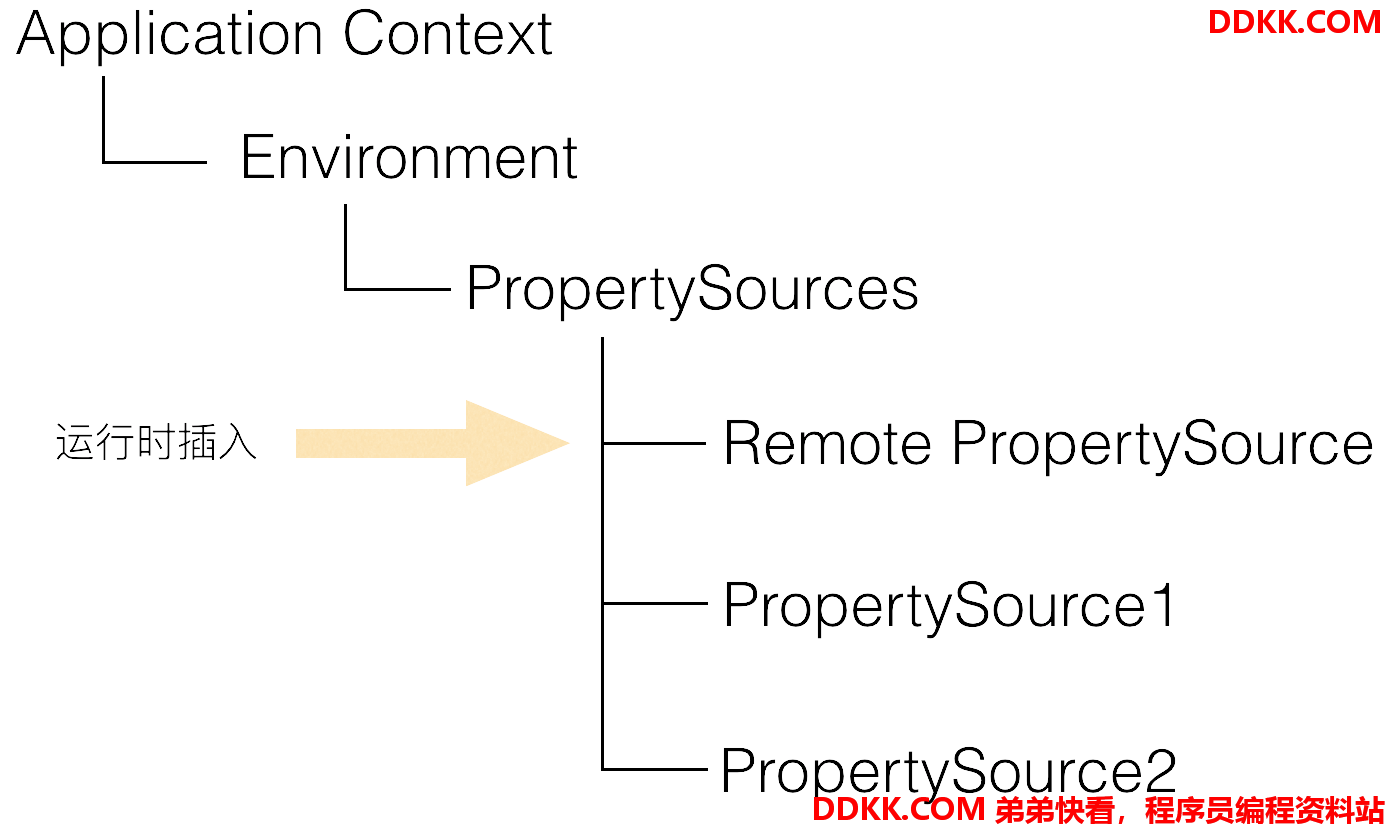

在理解了上述原理后,Apollo和Spring/Spring Boot集成的手段就呼之欲出了:在应用启动阶段,Apollo从远端获取配置,然后组装成PropertySource并插入到第一个即可,如下图所示:



相关代码可以参考PropertySourcesProcessor

4、可用性考虑

场景 影响 降级 原因
某台Config Service下线 无影响 Config Service无状态,客户端重连其它Config Service
所有Config Service下线 客户端无法读取最新配置,Portal无影响 客户端重启时,可以读取本地缓存配置文件。如果是新扩容的机器,可以从其它机器上获取已缓存的配置文件,具体信息可以参考Java客户端使用指南 - 1.2.3 本地缓存路径
某台Admin Service下线 无影响 Admin Service无状态,Portal重连其它Admin Service
所有Admin Service下线 客户端无影响,Portal无法更新配置
某台Portal下线 无影响 Portal域名通过SLB绑定多台服务器,重试后指向可用的服务器
全部Portal下线 客户端无影响,Portal无法更新配置
某个数据中心下线 无影响 多数据中心部署,数据完全同步,Meta Server/Portal域名通过SLB自动切换到其它存活的数据中心
数据库宕机 客户端无影响,Portal无法更新配置 Config Service开启配置缓存后,对配置的读取不受数据库宕机影响

5、监控相关

5.1 Tracing

5.1.1 CAT

Apollo客户端和服务端目前支持CAT自动打点,所以如果自己公司内部部署了CAT的话,只要引入cat-client后Apollo就会自动启用CAT打点。

如果不使用CAT的话,也不用担心,只要不引入cat-client,Apollo是不会启用CAT打点的。

Apollo也提供了Tracer相关的SPI,可以方便地对接自己公司的监控系统。

更多信息,可以参考v0.4.0 Release Note

5.1.2 SkyWalking

可以参考@hepyu贡献的apollo-skywalking-pro样例

5.2 Metrics

从1.5.0版本开始,Apollo服务端支持通过/prometheus暴露prometheus格式的metrics,如http://${someIp:somePort}/prometheus
