版本：2.2.9.RELEASE

1、基本介绍与简单使用

网关是整个微服务 API 请求的入口，负责拦截所有请求，分发到服务上去。可以实现日志拦截、权限控制、解决跨域问题、限流、熔断、负载均衡，隐藏服务端的ip，黑名单与白名单拦截、授权等，常用的网关有 Zuul （netflix 已经停更）和 SpringCloud Gateway。SpringCloud Gateway是一个全新的项目，其基于 Spring5.0 以及 SpringBoot2.0 和 Webflux 等技术开发的网关，其主要的目的是为微服务架构提供一种简单有效的API路由管理方式。

名词解释

官方：

Route: 组成网关的最基本模块，由路由 ID（确保唯一）、目标 URI、predicates 与 filters 集合组成，如果 predicate 为 true，则表示路由匹配，并访问目标 URI。
Predicate: 这是一个 Java 8 的 Predicate，入参为 Spring 框架的 ServerWebExchange，可以使用它来匹配来自 HTTP 请求的任何内容，例如 headers 或参数。
Filter: GatewayFilter 的实例，可以在发送下游请求之前或之后修改请求和响应。

白话：

元素	概念	作用
Route	网关的基本组成，由路由id（唯一）以及一系列的断言与过滤器组成	根据断言转发到对应的 uri 上，支持注册中心
Predicate	断言目前 SpringCloud Gateway 支持多种方式，常见如：Path、Query、Method、Header等，写法必须遵循 key=vlue的形式	路由转发的判断条件
Filter	过滤器是路由转发请求时所经过的过滤逻辑	可用于修改请求、响应内容；如日志记录获取请求与响应内容

Example application.yml

spring:
  cloud:
    gateway:
      routes:
      - id: reform-pinoint
        uri: lb://reform-pinpoint
        predicates:
        - Path=/app/pinpoint/**
        filters:
        - RewritePath=/app/pinpoint/(?<remaining>.*), /${

       remaining}

上面配置的意思是当访问 http://localhost:18000/app/pinpoint/login 时，会被路由到 reform-pinpoint 服务的 login 接口。filters 配置了一个重写路径的方法，将原本访问 http://localhost:18000/app/pinpoint/login 的 URL 修改为 http://localhost:18000/login，否则如果 reform-pinpoint 没有 /app/pinpoint/login 这个 URI 时将会出现 404。

上面的配置有一点其实是有错误的，在 yml 文档中 $ 要写成 $\ ，因此 ${remaining} 应该改为 $\ {remaining}

更多配置请参考：Gateway Config

2、整体流程

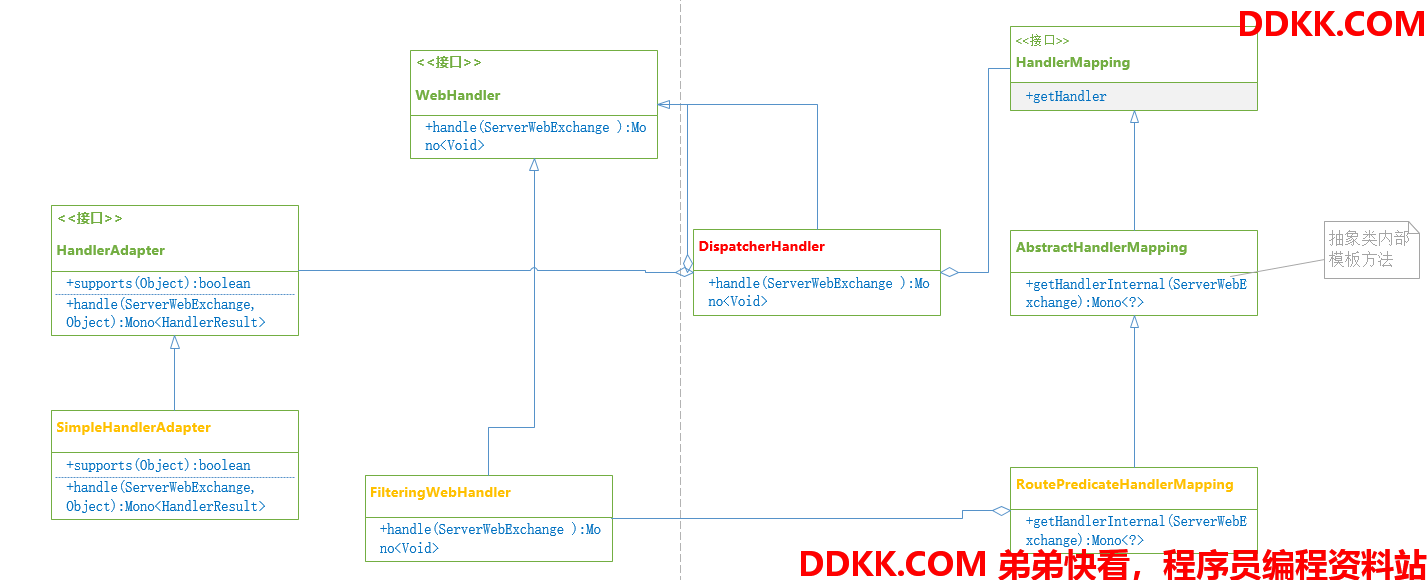

1、请求处理流程UML图；

从 UML 图可以看得出来 gateway 使用了与 Spring Mvc 类似的处理逻辑，即适配器模式；先从 Mapping 中匹配到适配器，然后使用适配器调用 handler。

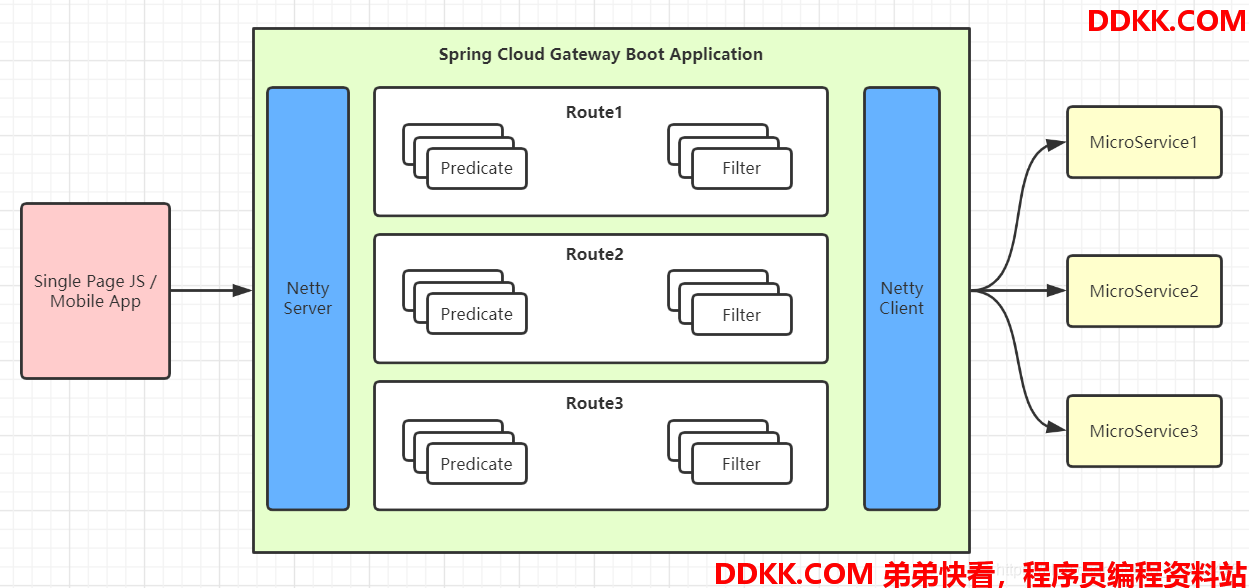

1、官网流程图；

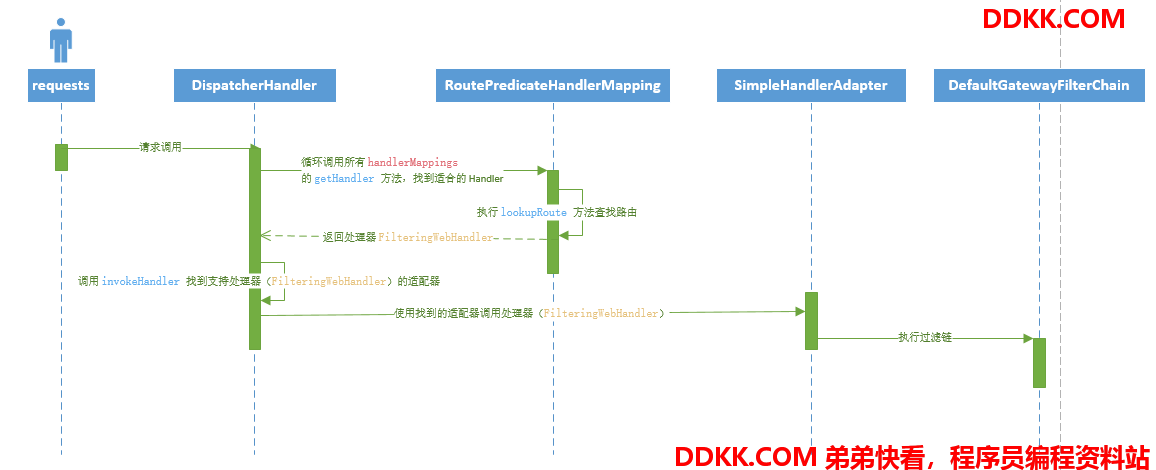

2、针对路由的UML时序图；

整体流程是：

请求从 DispatcherHandler 进来
循环遍历所有的 HandlerMapping 并找到合适的 Handler（可能有多个）
遍历所有的适配器 Adapter，找到能够支持执行 Handler 的适配器
通过适配器 Adapter 去执行 Handler

3、Talk is cheap. Show me the code

@Override
public Mono<Void> handle(ServerWebExchange exchange) {


    if (this.handlerMappings == null) {


        return createNotFoundError();
    }
    // 遍历所有 HandlerMapping 并找到处理器适配器，再执行 handler
    return Flux.fromIterable(this.handlerMappings)
        .concatMap(mapping -> mapping.getHandler(exchange))
        .next()
        .switchIfEmpty(createNotFoundError())
        .flatMap(handler -> invokeHandler(exchange, handler))
        .flatMap(result -> handleResult(exchange, result));
}

对于最后执行的过滤链，简单分析下会走哪些过滤器，从 FilteringWebHandler 的 handler 方法可以得知过滤器的流程：

@Override
public Mono<Void> handle(ServerWebExchange exchange) {


    // 获取路由，该 Route 会在 lookupRoute() 完成后 put 到 attributes
    Route route = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR);
    // 拿到所有的 GatewayFilter 实现类
    List<GatewayFilter> gatewayFilters = route.getFilters();

    // 添加所有的 GlobalFilter，在源码的构造方法已将 GlobalFilter 转为 GatewayFilter 类型
    List<GatewayFilter> combined = new ArrayList<>(this.globalFilters);
    // 此处可以得知，是先执行 GlobalFilter 再执行 GatewayFilter
    combined.addAll(gatewayFilters);

    // 此方法根据 order 进行升序排序，因此 order 的值越小越先执行；对于 order 值相同的则按文件名排序
    // 因为扫描 bean 的时候是按文件顺序扫描的
    AnnotationAwareOrderComparator.sort(combined);

    if (logger.isDebugEnabled()) {


        logger.debug("Sorted gatewayFilterFactories: " + combined);
    }
	// 执行过滤器
    return new DefaultGatewayFilterChain(combined).filter(exchange);
}

过滤器的执行过程与 servlet 的过滤器逻辑一致，都是靠回调拿到过滤链的下一个过滤器，源码如下：

@Override
public Mono<Void> filter(ServerWebExchange exchange) {


    return Mono.defer(() -> {


        if (this.index < filters.size()) {


            GatewayFilter filter = filters.get(this.index);
            DefaultGatewayFilterChain chain = new DefaultGatewayFilterChain(this,
                                                                            this.index + 1);
            return filter.filter(exchange, chain);
        }
        else {


            return Mono.empty(); // complete
        }
    });
}

4、下面针对时序图中的 lookupRoute 源码进行分析：

路由的设计采用的是一种委托模式，可以理解为责任链模式。最顶层的接口为 RouteLocator ，调用的入口为 CachingRouteLocator，依次经过的链路如下：（思考为何入口为 CachingRouteLocator ？）

CachingRouteLocator -> CompositeRouteLocator -> RouteDefinitionRouteLocator

为何入口为 CachingRouteLocator ？从 GatewayAutoConfiguration.java 源码可以知道：

@Bean
// 在注入所有的 RouteLocator 后，添加了 @Primary 注解，意味着在 lookupRoute 方法中使用的 bean 实现类就是 CachingRouteLocator
@Primary
public RouteLocator cachedCompositeRouteLocator(List<RouteLocator> routeLocators) {


    return new CachingRouteLocator(
        new CompositeRouteLocator(Flux.fromIterable(routeLocators)));
}

源码中构建责任链的代码如下（GatewayAutoConfiguration.java）：

@Bean
@Primary // 注意此处
@ConditionalOnMissingBean(name = "cachedCompositeRouteLocator")
public RouteLocator cachedCompositeRouteLocator(List<RouteLocator> routeLocators) {


    return new CachingRouteLocator(
        new CompositeRouteLocator(Flux.fromIterable(routeLocators)));
}

假如缓存（CachingRouteLocator）中的路由信息被清除，则会调用下一级的 CompositeRouteLocator 负责合并多个实现类的路由，再走到下一级 RouteDefinitionRouteLocator；而 RouteDefinitionRouteLocator 需要查找路由，则需要依赖真正能够查询路由的接口 RouteDefinitionLocator 来查询（路由数据源可以是配置文件、数据库、注册中心等）。 RouteDefinitionLocator 接口的实现类这里不展开讲，其实际与 RouteLocator 的处理类似。

5、CachingRouteLocator 缓存何时失效？

通过跟踪 org.springframework.cloud.gateway.route.RouteDefinitionLocator#getRouteDefinitions 的调用栈信息，能够找到有一个用来刷新路由的监听器，在 onApplicationEvent 方法中有看到路由有监听心跳事件 HeartbeatEvent，调用该事件里面的 resetIfNeeded 将会把缓存中的路由清空（在哪里清空？请自行查看监听 RefreshRoutesEvent 事件的类），那么心跳事件是如何产生的呢？

public class RouteRefreshListener implements ApplicationListener<ApplicationEvent> {


	// 略...

	@Override
	public void onApplicationEvent(ApplicationEvent event) {


		if (event instanceof ContextRefreshedEvent
				|| event instanceof RefreshScopeRefreshedEvent
				|| event instanceof InstanceRegisteredEvent) {


			reset();
		}
		else if (event instanceof ParentHeartbeatEvent) {


			ParentHeartbeatEvent e = (ParentHeartbeatEvent) event;
			resetIfNeeded(e.getValue());
		}
        // 监听路由心跳
		else if (event instanceof HeartbeatEvent) {


			HeartbeatEvent e = (HeartbeatEvent) event;
			resetIfNeeded(e.getValue());
		}
	}

    /**
	 * 如果更新值成功，则清空路由
	 *
	 * @param value
	 */
    private void resetIfNeeded(Object value) {


		if (this.monitor.update(value)) {


			reset();
		}
	}

    /**
	 * 此方法会清空缓存的路由
	 */
	private void reset() {


		this.publisher.publishEvent(new RefreshRoutesEvent(this));
	}

	// 略...
}

在 org.springframework.cloud.gateway.route.RouteRefreshListener#onApplicationEvent 此方法的路由事件处打上断点，跟踪它的调用栈信息；我们很容易就能找到 NacosWatch 类，可以看到该类会新建一个定时的线程，负责调用所有监听 HeartbeatEvent 事件的方法。那么这个心跳的间隔是多少呢？

public class NacosWatch implements ApplicationEventPublisherAware, SmartLifecycle {


	// 略...
	private final TaskScheduler taskScheduler;

	@Override
	public void start() {


		if (this.running.compareAndSet(false, true)) {


			this.watchFuture = this.taskScheduler.scheduleWithFixedDelay(
					this::nacosServicesWatch, this.properties.getWatchDelay());
		}
	}

    public void nacosServicesWatch() {


		// nacos doesn't support watch now , publish an event every 30 seconds.
		this.publisher.publishEvent(
				new HeartbeatEvent(this, nacosWatchIndex.getAndIncrement()));
	}

    // 略...
}

鼠标左键点进去 this.properties.getWatchDelay() 就能看到 NacosDiscoveryProperties 配置类，如果不作特别的配置的话，他默认取的就是 30 秒发送一次心跳事件

@ConfigurationProperties("spring.cloud.nacos.discovery")
public class NacosDiscoveryProperties {


    // 略...

	/**
	 * watch delay,duration to pull new service from nacos server.
	 */
	private long watchDelay = 30000;

    // 略...
}

6、总结

简单介绍了 Spring Cloud Gateway 的作用、组成单元以及断言匹配跟过滤器重写路径的实例，所有支持配置的 Filter 以及 Predicate 都有 Spring 自带的一系列 Factory 实现；从源码的角度分析了 GateWay 处理请求的流程与动态路由获取刷新的逻辑。

参考链接：https://www.cnblogs.com/crazymakercircle/p/11704077.html
