03、RocketMQ 源码 - Broker启动加载消息文件以及恢复数据源码

Broker的启动过程中, 在DefaultMessageStore实例化后, 会调用load方法将磁盘中的commitLog、ConsumeQueue、IndexFile文件的数据加载到内存中, 还有数据恢复的操作。



1、 调用isTempFileExist方法判断上次broker是否是正常退出,如果是正常退出不会保留abort文件,异常退出则会;
2、 加载CommitLog日志文件CommitLog文件是真正存储消息内容的地方;
3、 加载ConsumeQueue文件ConsumeQueue文件可以看作是CommitLog的消息偏移量索引文件;
4、 加载index索引文件Index文件可以看作是CommitLog的消息时间范围索引文件;
5、 恢复ConsumeQueue文件和CommitLog文件,将正确的的数据恢复至内存中,删除错误数据和文件;
6、 加载RocketMQ延迟消息的服务,包括延时等级、配置文件等等;

/**
 * DefaultMessageStore的方法
 * 加载Commit Log、Consume Queue、index file等文件,将数据加载到内存中,并完成数据的恢复
 *
 * @throws IOException
 */

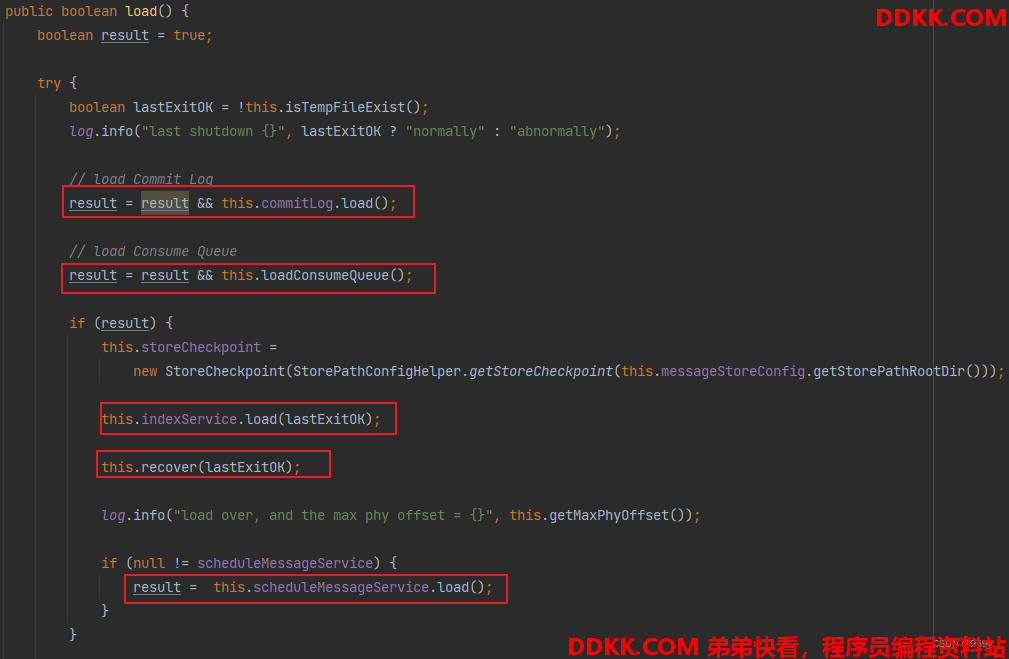

public boolean load() {


    boolean result = true;

    try {


        /*
         * 1 判断上次broker是否是正常退出,如果是正常退出不会保留abort文件,异常退出则会
         *
         * Broker在启动时会创建{storePathRootDir}/abort文件,并且注册钩子函数:在JVM退出时删除abort文件。
         * 如果下一次启动时存在abort文件,说明Broker是异常退出的,文件数据可能不一直,需要进行数据修复。
         */
        boolean lastExitOK = !this.isTempFileExist();
        log.info("last shutdown {}", lastExitOK ? "normally" : "abnormally");

        /*
         * 2 加载Commit Log日志文件,目录路径取自broker.conf文件中的storePathCommitLog属性
         * Commit Log文件是真正存储消息内容的地方,单个文件默认大小1G。
         */
        // load Commit Log
        result = result && this.commitLog.load();
        /*
         * 2 加载Consume Queue文件,目录路径为{storePathRootDir}/consumequeue,文件组织方式为topic/queueId/fileName
         * Consume Queue文件可以看作是Commit Log的索引文件,其存储了它所属Topic的消息在Commit Log中的偏移量
         * 消费者拉取消息的时候,可以从Consume Queue中快速的根据偏移量定位消息在Commit Log中的位置。
         */
        // load Consume Queue
        result = result && this.loadConsumeQueue();

        if (result) {


            /*
             * 3 加载checkpoint 检查点文件,文件位置是{storePathRootDir}/checkpoint
             * StoreCheckpoint记录着commitLog、ConsumeQueue、Index文件的最后更新时间点,
             * 当上一次broker是异常结束时,会根据StoreCheckpoint的数据进行恢复,这决定着文件从哪里开始恢复,甚至是删除文件
             */
            this.storeCheckpoint =
                    new StoreCheckpoint(StorePathConfigHelper.getStoreCheckpoint(this.messageStoreConfig.getStorePathRootDir()));
            /*
             * 4 加载 index 索引文件,目录路径为{storePathRootDir}/index
             * index 索引文件用于通过时间区间来快速查询消息,底层为HashMap结构,实现为hash索引。后面会专门出文介绍
             * 如果不是正常退出,并且最大更新时间戳比checkpoint文件中的时间戳大,则删除该 index 文件
             */
            this.indexService.load(lastExitOK);
            /*
             * 4 恢复ConsumeQueue文件和CommitLog文件,将正确的的数据恢复至内存中,删除错误数据和文件。
             */

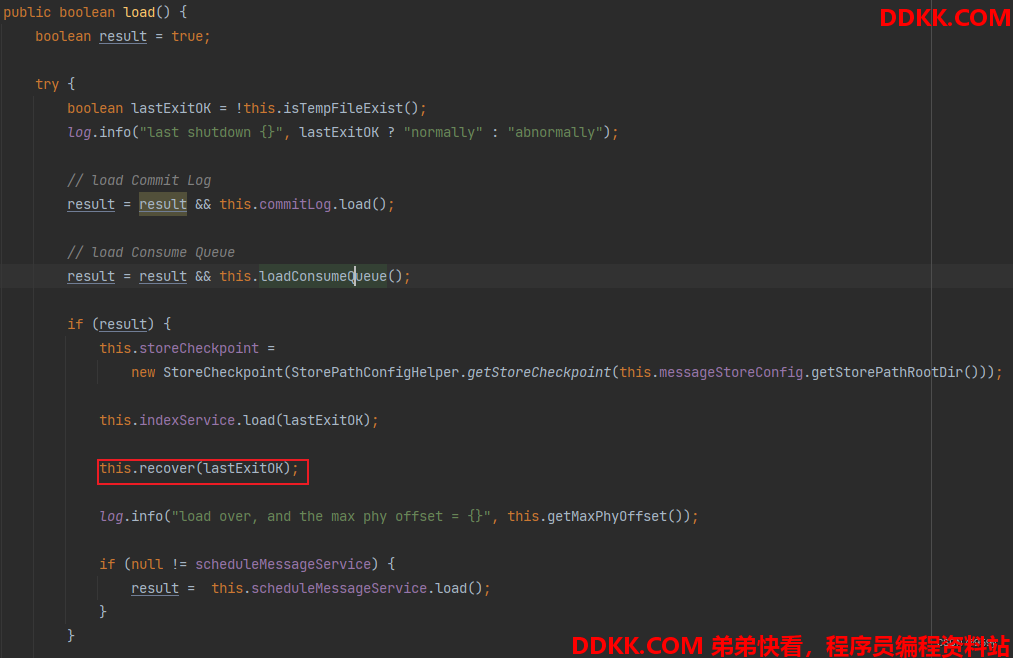

            this.recover(lastExitOK);

            log.info("load over, and the max phy offset = {}", this.getMaxPhyOffset());

            /*
             * 5 加载RocketMQ延迟消息的服务,包括延时等级、配置文件等等。
             */
            if (null != scheduleMessageService) {


                result = this.scheduleMessageService.load();
            }
        }

    } catch (Exception e) {


        log.error("load exception", e);
        result = false;
    }

    if (!result) {


        //如果上面的操作抛出异常,则文件服务停止
        this.allocateMappedFileService.shutdown();
    }

    return result;
}

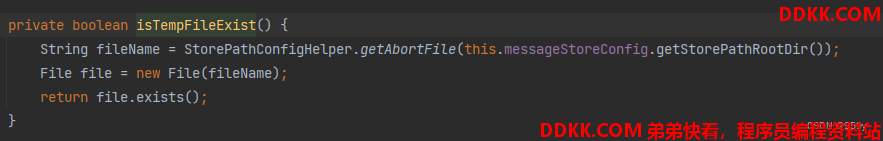

1.isTempFileExist是否存在临时文件

1、 判断是否出现临时文件,abort文件,Broker在启动时会创建{ROCKET_HOME}/store/abort文件,并注册钩子函数,在jvm退出时候删除abort文件;
2、 如果下一次启动时候不存在abort文件,表示钩子函数执行了,broker是正常退出的,不需要恢复文件数据,如果存在abort文件,此时数据可能会不一致,需要恢复文件数据;



private boolean isTempFileExist() {


    //获取临时文件路径,路径为:{storePathRootDir}/abort
    String fileName = StorePathConfigHelper.getAbortFile(this.messageStoreConfig.getStorePathRootDir());
    //构建file文件对象
    File file = new File(fileName);
    //判断文件是否存在
    return file.exists();
}



2.commitLog#load加载消息日志文件

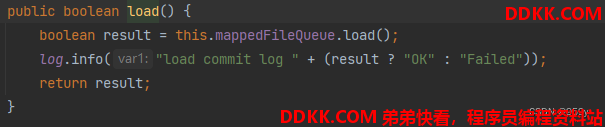

CommitLog的load方法实际上是委托内部的mappedFileQueue的load方法进行加载。



/**
 * CommitLog的方法
 */
public boolean load() {


    //调用mappedFileQueue的load方法
    boolean result = this.mappedFileQueue.load();
    log.info("load commit log " + (result ? "OK" : "Failed"));
    return result;
}

2.1 load加载文件

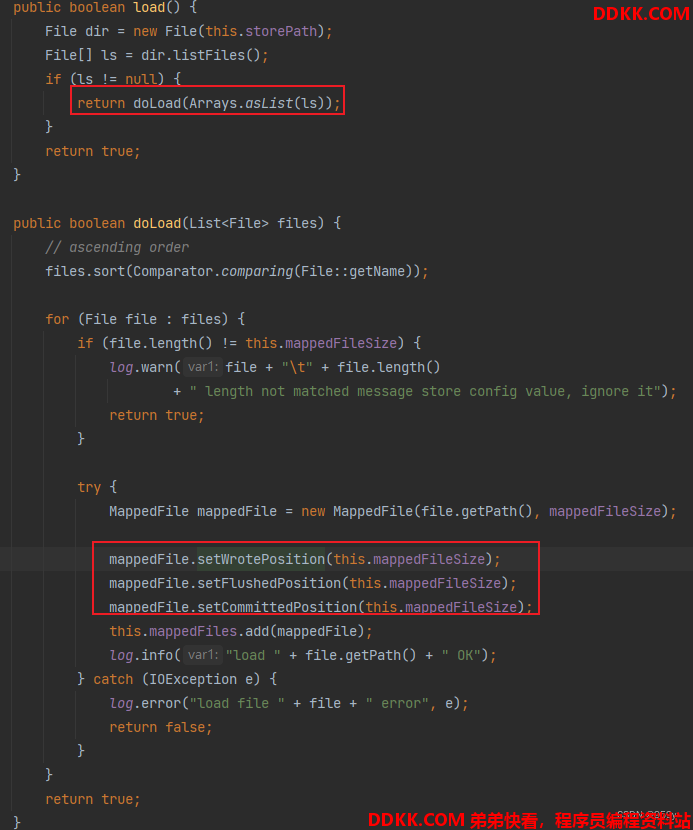

MappedFileQueue#load方法会就是将commitLog目录路径下的commotlog文件进行全部的加载为MappedFile对象。



/**
 * MappedFileQueue的方法
 */
public boolean load() {


    //获取commitlog文件的存放目录,目录路径取自
    //broker.conf文件中配置的storePathCommitLog属性,默认为$HOME/store/commitlog/
    File dir = new File(this.storePath);
    //获取内部的文件集合
    File[] ls = dir.listFiles();
    if (ls != null) {


        //如果存在commitlog文件,那么进行加载
        return doLoad(Arrays.asList(ls));
    }
    return true;
}
/**
 * MappedFileQueue的方法
 */
public boolean doLoad(List<File> files) {


    // 对commitlog文件按照文件名生序排序
    files.sort(Comparator.comparing(File::getName));

    for (File file : files) {


        //校验文件实际大小是否等于预定的文件大小,如果不想等,则直接返回false,不再加载其他文件
        if (file.length() != this.mappedFileSize) {


            log.warn(file + "\t" + file.length()
                    + " length not matched message store config value, please check it manually");
            return false;
        }

        try {


            /*
             * 核心代码
             * 每一个commitlog文件都创建一个对应的MappedFile对象
             *
             */
            MappedFile mappedFile = new MappedFile(file.getPath(), mappedFileSize);
            //将wrotePosition 、flushedPosition、committedPosition 默认设置为文件大小
            //当前文件所映射到的消息写入page cache的位置
            mappedFile.setWrotePosition(this.mappedFileSize);
            //刷盘的最新位置
            mappedFile.setFlushedPosition(this.mappedFileSize);
            //已提交的最新位置
            mappedFile.setCommittedPosition(this.mappedFileSize);
            //添加到MappedFileQueue内部的mappedFiles集合中
            this.mappedFiles.add(mappedFile);
            log.info("load " + file.getPath() + " OK");
        } catch (IOException e) {


            log.error("load file " + file + " error", e);
            return false;
        }
    }
    return true;
}

  • commotlog目录下面是一个个的commitlog文件, java进行了3次映射, CommitLog - MappedFileQueue - MappedFile。
  • CommitLog中包含MappedFileQueue, 和commitlog的其他服务, 比如刷盘服务。MappedFileQueue中包含MappedFile集合, 以及单个commitlog的文件大小属性。MappedFile才是真正的一个commotlog文件在Java中的映射, 包含文件名, 大小, mmap对象mappedByteBuffer等属性。
  • commitLog、consumerQueue、indexFile3种文件磁盘的读写都是通过MappedFile操作的。
public MappedFile(final String fileName, final int fileSize) throws IOException {


    //调用init初始化
    init(fileName, fileSize);
}
private void init(final String fileName, final int fileSize) throws IOException {


    //文件名。长度为20位,左边补零,剩余为起始偏移量,比如00000000000000000000代表了第一个文件,起始偏移量为0
    this.fileName = fileName;
    //文件大小。默认1G=1073741824
    this.fileSize = fileSize;
    //构建file对象
    this.file = new File(fileName);
    //构建文件起始索引,就是取自文件名
    this.fileFromOffset = Long.parseLong(this.file.getName());
    boolean ok = false;
    //确保文件目录存在
    ensureDirOK(this.file.getParent());

    try {


        //对当前commitlog文件构建文件通道fileChannel
        this.fileChannel = new RandomAccessFile(this.file, "rw").getChannel();
        //把commitlog文件完全的映射到虚拟内存,也就是内存映射,即mmap,提升读写性能
        this.mappedByteBuffer = this.fileChannel.map(MapMode.READ_WRITE, 0, fileSize);
        //记录数据
        TOTAL_MAPPED_VIRTUAL_MEMORY.addAndGet(fileSize);
        TOTAL_MAPPED_FILES.incrementAndGet();
        ok = true;
    } catch (FileNotFoundException e) {


        log.error("Failed to create file " + this.fileName, e);
        throw e;
    } catch (IOException e) {


        log.error("Failed to map file " + this.fileName, e);
        throw e;
    } finally {


        //释放fileChannel,注意释放fileChannel不会对之前的mappedByteBuffer映射产生影响
        if (!ok && this.fileChannel != null) {


            this.fileChannel.close();
        }
    }
}

2.2 commitlog文件简介

  • Commit Log文件是RocketMQ真正存储消息内容的地方, 是消息主体以及元数据的存储主体, 存储Producer端写入的消息主体内容, 消息内容不是定长的。
  • 单个文件大小默认为1G, 文件名长度为20位, 左边补0, 剩余为起始偏移量, 1G=1073741824, 当第一个文件写满了, 第二个文件为00000000001073741824。
  • 消息顺序写入日志文件, 效率很高, 文件满了, 写入下一个文件。



RocketMQ的优化, commitlog文件预创建, 如果启动了MappedFile预分配服务, 那么创建MappedFile时候同时创建两个MappedFile, 一个用于同步创建并返回本次实际使用, 一个用于后台异步创建用于下次使用。可以避免当前文件用完后才创建下一个文件, 提高了性能。

3.loadConsumeQueue加载消费队列文件

1、 加载消费队列文件,ConsumerQueue文件是CommitLog的索引文件,存储它属于的topic消息在CommitLog中的偏移量;
2、 消费者拉取消息的时候,可以从ConsumerQueue中的偏移量定位到消息在CommitLog的位置;
3、 一个队列id目录对应着一个ConsumeQueue对象,内部保存了mappedFileQueue对象,表示当前队列id目录下的ConsumerQueue文件集合,一个ConsumeQueue文件被映射为一个MappedFile对象;
4、 ConsumeQueue及其topic和queueId的对应关系被存入DefaultMessageStore的consumeQueueTable属性集合中;

/**
 * DefaultMessageStore的方法
 */

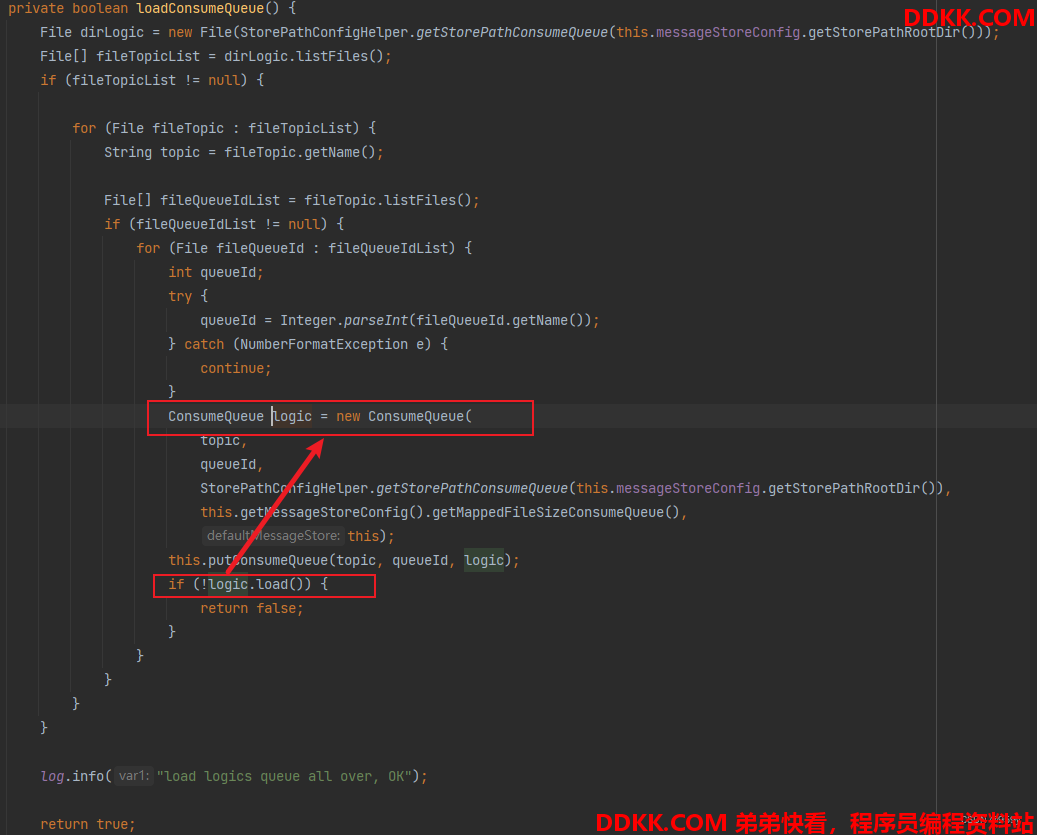

private boolean loadConsumeQueue() {


    //获取ConsumeQueue文件所在目录,目录路径为{storePathRootDir}/consumequeue
    File dirLogic = new File(StorePathConfigHelper.getStorePathConsumeQueue(this.messageStoreConfig.getStorePathRootDir()));
    //获取目录下文件列表,实际上下面页是topic目录列表
    File[] fileTopicList = dirLogic.listFiles();
    if (fileTopicList != null) {


        //遍历topic目录
        for (File fileTopic : fileTopicList) {


            //获取topic名字
            String topic = fileTopic.getName();
            //获取topic目录下面的队列id目录
            File[] fileQueueIdList = fileTopic.listFiles();
            if (fileQueueIdList != null) {


                for (File fileQueueId : fileQueueIdList) {


                    int queueId;
                    try {


                        //获取队列id
                        queueId = Integer.parseInt(fileQueueId.getName());
                    } catch (NumberFormatException e) {


                        continue;
                    }
                    //创建ConsumeQueue对象,一个队列id目录对应着一个ConsumeQueue对象
                    //其内部保存着
                    ConsumeQueue logic = new ConsumeQueue(
                            topic,
                            queueId,
                            StorePathConfigHelper.getStorePathConsumeQueue(this.messageStoreConfig.getStorePathRootDir()),
                            //大小默认30w数据
                            this.getMessageStoreConfig().getMappedFileSizeConsumeQueue(),
                            this);
                    //将当然ConsumeQueue对象及其对应关系存入consumeQueueTable中
                    this.putConsumeQueue(topic, queueId, logic);
                    //加载ConsumeQueue文件
                    if (!logic.load()) {


                        return false;
                    }
                }
            }
        }
    }

3.1 load加载ConsumeQueue文件

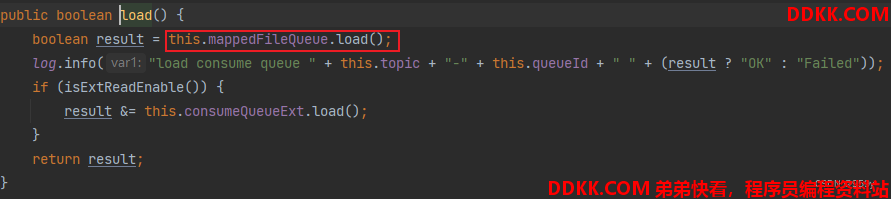

ConsumeQueue对象建立后, 会对自己管理的队列id目录下的ConsumerQueue文件进行加载。内部就是调用mappedFileQueue的load方法。





public boolean load() {


    //调用mappedFileQueue的load方法,会对每个ConsumeQueue文件床创建一个MappedFile对象并且进行内存映射mmap操作。
    boolean result = this.mappedFileQueue.load();
    log.info("load consume queue " + this.topic + "-" + this.queueId + " " + (result ? "OK" : "Failed"));
    if (isExtReadEnable()) {


        //扩展加载,扩展消费队列用于存储不重要的东西,如消息存储时间、过滤位图等。
        result &= this.consumeQueueExt.load();
    }
    return result;
}

3.2 ConsumeQueue文件简介

消息消费队列, 理解为Topic队列, 目的是提高消息消费的性能。RocketMQ是基于主题Topic的订阅模式, 消息消费是针对Topic进行的, 如果遍历commitlog文件中根据topic检索消息的话是很低效的。

Consumer即可根据ConsumeQueue来查找待消费的消息, ConsumeQueue保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset, 消息大小size和消息Tag的HashCode值, 以及ConsumerOffset(每个消费者组的消费位置)。

consumequeue文件可以看成是基于topic的commitlog索引文件, consumequeue文件夹的组织方式为topic/queue/file三层组织结构, $HOME/store/consumequeue/{topic}/{queueId}/{fileName}。

consumequeue文件中的条目采取定长设计, 每一个条目共20字节, 分别为8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode, 单个文件由30W个条目组成, 可以像数组一样随机访问每一个条目, 每一个ConsumerQueue文件大小约为5.72M。

ConsumerQueue文件名称长度为20位, 00000000000000000000代表第一个文件, 起始偏移量为0, 文件大小为600w, 当第一个文件满之后创建的第二个文件的名字为00000000000006000000, 起始偏移量为6000000。

4.创建StoreCheckpoint检查点对象



在commitlog和consumequeue文件都加载成功之后, 加载checkpoint检查点文件, 创建storeCheckpoint对象, 文件位置是{storePathRootDir}/checkpoint。

StoreCheckpoint记录着commitLog、consumeQueue、index文件的最后更新时间点, 当上一次broker是异常结束时, 根据StoreCheckpoint的数据进行恢复, 文件从哪里开始恢复和删除文件的地方。

StoreCheckpoint记录了三个关键属性:

1、 physicMsgTimestamp:最新commitlog文件的刷盘时间戳;
2、 logicsMsgTimestamp:最新consumeQueue文件的刷盘时间戳;
3、 indexMsgTimestamp:创建最新indexfile文件的时间戳;

public StoreCheckpoint(final String scpPath) throws IOException {


    File file = new File(scpPath);
    //判断存在当前文件
    MappedFile.ensureDirOK(file.getParent());
    boolean fileExists = file.exists();
    //对checkpoint文件同样执行mmap操作
    this.randomAccessFile = new RandomAccessFile(file, "rw");
    this.fileChannel = this.randomAccessFile.getChannel();
    //mmap大小为OS_PAGE_SIZE,即OS一页,4k
    this.mappedByteBuffer = fileChannel.map(MapMode.READ_WRITE, 0, MappedFile.OS_PAGE_SIZE);

    if (fileExists) {


        log.info("store checkpoint file exists, " + scpPath);
        //获取commitlog文件的时间戳,即最新commitlog文件的刷盘时间戳
        this.physicMsgTimestamp = this.mappedByteBuffer.getLong(0);
        //获取consumeQueue文件的时间戳,即最新consumeQueue文件的刷盘时间戳
        this.logicsMsgTimestamp = this.mappedByteBuffer.getLong(8);
        //获取index文件的时间戳,即创建最新indexfile文件的时间戳
        this.indexMsgTimestamp = this.mappedByteBuffer.getLong(16);

        log.info("store checkpoint file physicMsgTimestamp " + this.physicMsgTimestamp + ", "
            + UtilAll.timeMillisToHumanString(this.physicMsgTimestamp));
        log.info("store checkpoint file logicsMsgTimestamp " + this.logicsMsgTimestamp + ", "
            + UtilAll.timeMillisToHumanString(this.logicsMsgTimestamp));
        log.info("store checkpoint file indexMsgTimestamp " + this.indexMsgTimestamp + ", "
            + UtilAll.timeMillisToHumanString(this.indexMsgTimestamp));
    } else {


        log.info("store checkpoint file not exists, " + scpPath);
    }
}

5.加载index索引文件

目录路径为{storePathRootDir}/index, index 索引文件用于通过时间区间来快速查询消息, 底层为HashMap结构。

最终一个index文件对应着一个IndexFile实例, 并且会加到indexFileList集合中。并判断上一次broker是不是正常退出, 并且当index文件中最后一个消息的落盘时间戳大于StoreCheckpoint中最后一个index的索引文件创建时间, 那么该索引文件删除。

/**
 * IndexService的方法
 * @param lastExitOK 上次是否正常推出
 */
public boolean load(final boolean lastExitOK) {


    //获取上级目录路径,{storePathRootDir}/index
    File dir = new File(this.storePath);
    //获取内部的index索引文件
    File[] files = dir.listFiles();
    if (files != null) {


        // 按照文件名字中的时间戳排序
        Arrays.sort(files);
        for (File file : files) {


            try {


                //一个index文件对应着一个IndexFile实例
                IndexFile f = new IndexFile(file.getPath(), this.hashSlotNum, this.indexNum, 0, 0);
                //加载index文件
                f.load();
                //如果上一次是异常推出,并且当前index文件中最后一个消息的落盘时间戳大于最后一个index索引文件创建时间,则该索引文件被删除
                if (!lastExitOK) {


                    if (f.getEndTimestamp() > this.defaultMessageStore.getStoreCheckpoint()
                        .getIndexMsgTimestamp()) {


                        f.destroy(0);
                        continue;
                    }
                }

                log.info("load index file OK, " + f.getFileName());
                //加入到索引文件集合
                this.indexFileList.add(f);
            } catch (IOException e) {


                log.error("load file {} error", file, e);
                return false;
            } catch (NumberFormatException e) {


                log.error("load file {} error", file, e);
            }
        }
    }

    return true;
}

5.1 index索引文件介绍

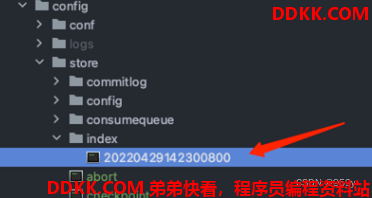

IndexFile提供一种可以提供key或时间区去查询消息的方法。index文件存储的位置为HOME/store/index{fileName}, 文件名fileName是以创建时间戳命名的, 固定的单个IndexFile文件大小为400M, 一个IndexFile可以存储2000W个索引, IndexFile的底层存储设计为在文件系统中实现HashMap结构, 所以RocketMQ的索引文件底层为hash索引。

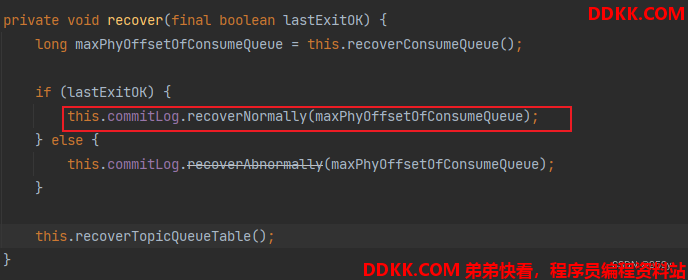

6.恢复CommitLog和ConsumeQueue数据

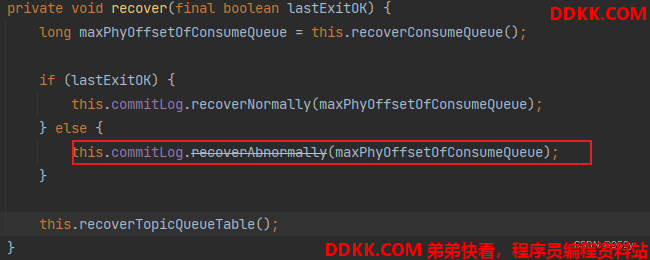

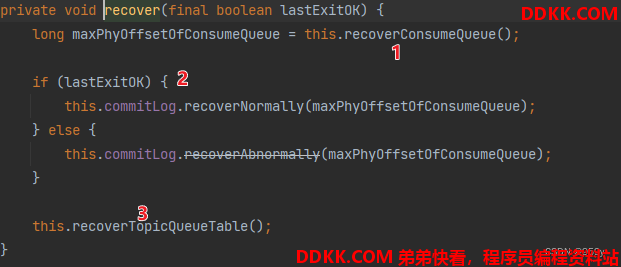

恢复CommitLog和ConsumeQueue数据到内存中:

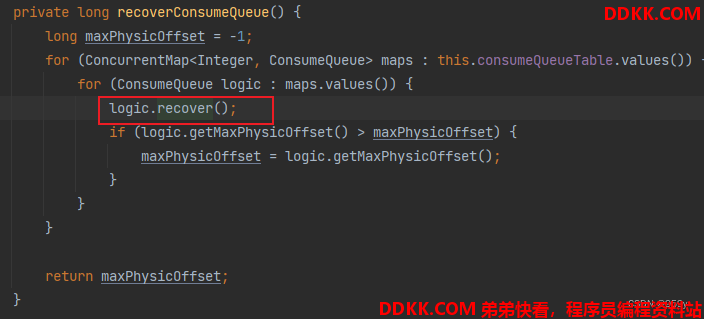

1、 首先恢复所有的ConsumeQueue文件,返回在ConsumeQueue有效区域存储的最大的commitlog偏移量;
2、 随后对于commitlog文件进行恢复,根据上次broker是否正常退出,正常恢复和异常恢复;

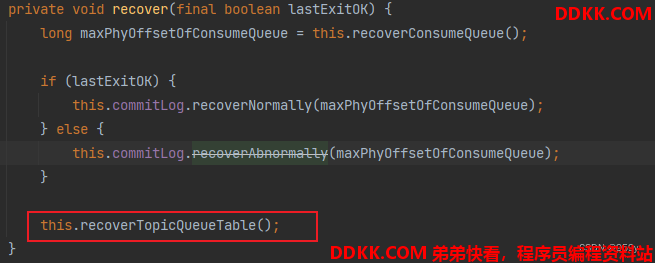

3、 最后再对topicQueueTable进行恢复;





/**
 * DefaultMessageStore的方法
 * @param lastExitOK 上次是否正常退出
 */
private void recover(final boolean lastExitOK) {


    //恢复所有的ConsumeQueue文件,返回在ConsumeQueue存储的最大有效commitlog偏移量
    long maxPhyOffsetOfConsumeQueue = this.recoverConsumeQueue();

    if (lastExitOK) {


        //正常恢复commitLog
        this.commitLog.recoverNormally(maxPhyOffsetOfConsumeQueue);
    } else {


        //异常恢复commitLog
        this.commitLog.recoverAbnormally(maxPhyOffsetOfConsumeQueue);
    }
    //最后恢复topicQueueTable
    this.recoverTopicQueueTable();
}

6.1 recoverConsumeQueue恢复ConsumeQueue

恢复ConsumeQueue文件和删除无效的ConsumerQueue文件, 最后返回ConsumeQueue有效区域存储的最大commitlog物理偏移量, 该值表示消息在commitlog文件中最后的指针, 即commitlog的有效消息数据最大文件偏移量。



/**
 * 恢复所有的ConsumeQueue文件,返回在ConsumeQueue有效区域存储的最大的commitlog偏移量
 */
private long recoverConsumeQueue() {


    long maxPhysicOffset = -1;
    //遍历consumeQueueTable的value集合,即queueId到ConsumeQueue的map映射
    for (ConcurrentMap<Integer, ConsumeQueue> maps : this.consumeQueueTable.values()) {


        //遍历所有的ConsumeQueue
        for (ConsumeQueue logic : maps.values()) {


            //恢复ConsumeQueue,删除无效ConsumeQueue文件
            logic.recover();
            //如果当前queueId目录下的所有ConsumeQueue文件的最大有效物理偏移量,大于此前记录的最大有效物理偏移量
            //则更新记录的ConsumeQueue文件的最大commitlog有效物理偏移量
            if (logic.getMaxPhysicOffset() > maxPhysicOffset) {


                maxPhysicOffset = logic.getMaxPhysicOffset();
            }
        }
    }
    //返回ConsumeQueue文件的最大commitlog有效物理偏移量
    return maxPhysicOffset;
}

recover恢复ConsumeQueue

  • 恢复每一个ConsumeQueue, 一个队列id目录对应着一个ConsumeQueue对象, 因此ConsumeQueue内部保存着多个属于同一queueId的ConsumeQueue文件。
  • RocketMQ不会也没必要对所有的ConsumeQueue文件进行恢复校验, 如果ConsumeQueue文件数量大于等于3个, 取最新的3个ConsumerQueue文件执行恢复, 否则对全部的ConsumerQueue进行恢复。
  • 恢复就是找出当前queueId的ConsumeQueue下的所有ConsumeQueue文件中的最大的有效的commitlog消息日志文件的物理偏移量, 以及该索引文件自身的最大有效数据偏移量, 对文件自身的最大有效数据偏移量processOffset之后的所有文件和数据进行更新或者删除。
  • 判断ConsumeQueue索引文件中的一个索引条目有效, 只需要该条目保存的对应的消息在commitlog文件中的物理偏移量和该条目保存的对应的消息在commitlog文件中的总长度都大于0则表示当前条目有效, 否则表示该条目无效, 并不会对后续的条目和文件进行恢复。
  • 最大的有效的commitlog消息物理偏移量, 就是最后一个有效条目中保存的commitlog文件中的物理偏移量, 而文件自身的最大有效数据偏移量processOffset, 指的是最后一个有效条目在自身文件中的偏移量。
/**
 * ConsumeQueue的方法
 */
public void recover() {


    //获取所有的ConsumeQueue文件映射的mappedFiles集合
    final List<MappedFile> mappedFiles = this.mappedFileQueue.getMappedFiles();
    if (!mappedFiles.isEmpty()) {


        //从倒数第三个文件开始恢复
        int index = mappedFiles.size() - 3;
        //不足3个文件,则直接从第一个文件开始恢复。
        if (index < 0)
            index = 0;
        //consumequeue映射文件的文件大小
        int mappedFileSizeLogics = this.mappedFileSize;
        //获取文件对应的映射对象
        MappedFile mappedFile = mappedFiles.get(index);
        //文件映射对应的DirectByteBuffer
        ByteBuffer byteBuffer = mappedFile.sliceByteBuffer();
        //获取文件映射的初始物理偏移量,其实和文件名相同
        long processOffset = mappedFile.getFileFromOffset();
        //consumequeue映射文件的有效offset
        long mappedFileOffset = 0;
        long maxExtAddr = 1;
        while (true) {


            //校验每一个索引条目的有效性,CQ_STORE_UNIT_SIZE是每个条目的大小,默认20
            for (int i = 0; i < mappedFileSizeLogics; i += CQ_STORE_UNIT_SIZE) {


                //获取该条目对应的消息在commitlog文件中的物理偏移量
                long offset = byteBuffer.getLong();
                //获取该条目对应的消息在commitlog文件中的总长度
                int size = byteBuffer.getInt();
                //获取该条目对应的消息的tag哈希值
                long tagsCode = byteBuffer.getLong();
                //如果offset和size都大于0则表示当前条目有效
                if (offset >= 0 && size > 0) {


                    //更新当前ConsumeQueue文件中的有效数据偏移量
                    mappedFileOffset = i + CQ_STORE_UNIT_SIZE;
                    //更新当前queueId目录下的所有ConsumeQueue文件中的最大有效物理偏移量
                    this.maxPhysicOffset = offset + size;
                    if (isExtAddr(tagsCode)) {


                        maxExtAddr = tagsCode;
                    }
                } else {


                    //否则,表示当前条目无效了,后续的条目不会遍历
                    log.info("recover current consume queue file over,  " + mappedFile.getFileName() + " "
                            + offset + " " + size + " " + tagsCode);
                    break;
                }
            }
            //如果当前ConsumeQueue文件中的有效数据偏移量和文件大小一样,则表示该ConsumeQueue文件的所有条目都是有效的
            if (mappedFileOffset == mappedFileSizeLogics) {


                //校验下一个文件
                index++;
                //遍历到了最后一个文件,则结束遍历
                if (index >= mappedFiles.size()) {



                    log.info("recover last consume queue file over, last mapped file "
                            + mappedFile.getFileName());
                    break;
                } else {


                    //获取下一个文件的数据
                    mappedFile = mappedFiles.get(index);
                    byteBuffer = mappedFile.sliceByteBuffer();
                    processOffset = mappedFile.getFileFromOffset();
                    mappedFileOffset = 0;
                    log.info("recover next consume queue file, " + mappedFile.getFileName());
                }
            } else {


                //如果不相等,则表示当前ConsumeQueue有部分无效数据,恢复结束
                log.info("recover current consume queue queue over " + mappedFile.getFileName() + " "
                        + (processOffset + mappedFileOffset));
                break;
            }
        }
        //该文件映射的已恢复的物理偏移量
        processOffset += mappedFileOffset;
        //设置当前queueId下面的所有的ConsumeQueue文件的最新数据
        //设置刷盘最新位置,提交的最新位置
        this.mappedFileQueue.setFlushedWhere(processOffset);
        this.mappedFileQueue.setCommittedWhere(processOffset);
        /*
         * 删除文件最大有效数据偏移量processOffset之后的所有数据
         */
        this.mappedFileQueue.truncateDirtyFiles(processOffset);

        if (isExtReadEnable()) {


            this.consumeQueueExt.recover();
            log.info("Truncate consume queue extend file by max {}", maxExtAddr);
            this.consumeQueueExt.truncateByMaxAddress(maxExtAddr);
        }
    }
}

truncateDirtyFiles截断无效文件

如果文件最大数据偏移量大于最大有效数据偏移量:

1、 将文件起始偏移量大于最大有效数据偏移量的文件进行整个删除;
2、 否则设置该文件的有效数据位置为最大有效数据偏移量;

/**
 * MappedFileQueue的方法
 * @param offset 文件的最大有效数据偏移量
 */
public void truncateDirtyFiles(long offset) {


    //待移除的文件集合
    List<MappedFile> willRemoveFiles = new ArrayList<MappedFile>();
    //遍历内部所有的MappedFile文件
    for (MappedFile file : this.mappedFiles) {


        //获取当前文件自身的最大数据偏移量
        long fileTailOffset = file.getFileFromOffset() + this.mappedFileSize;
        //如果最大数据偏移量大于最大有效数据偏移量
        if (fileTailOffset > offset) {


            //如果最大有效数据偏移量大于等于该文件的起始偏移量,那么说明当前文件有一部分数据是有效的,那么设置该文件的有效属性
            if (offset >= file.getFileFromOffset()) {


                //设置当前文件的刷盘、提交、写入指针为当前最大有效数据偏移量
                file.setWrotePosition((int) (offset % this.mappedFileSize));
                file.setCommittedPosition((int) (offset % this.mappedFileSize));
                file.setFlushedPosition((int) (offset % this.mappedFileSize));
            } else {


                //如果如果最大有效数据偏移量小于该文件的起始偏移量,那么删除该文件
                file.destroy(1000);
                //记录到待删除的文件集合中
                willRemoveFiles.add(file);
            }
        }
    }
    //将等待移除的文件整体从mappedFiles中移除
    this.deleteExpiredFile(willRemoveFiles);
}

/**
 * MappedFileQueue的方法
 * @param files 待移除的文件集合
 */
void deleteExpiredFile(List<MappedFile> files) {



    if (!files.isEmpty()) {



        Iterator<MappedFile> iterator = files.iterator();
        while (iterator.hasNext()) {


            MappedFile cur = iterator.next();
            if (!this.mappedFiles.contains(cur)) {


                //从mappedFiles集合中删除当前MappedFile
                iterator.remove();
                log.info("This mappedFile {} is not contained by mappedFiles, so skip it.", cur.getFileName());
            }
        }

        try {


            //如果并没有完全移除这些无效文件,那么记录异常信息
            if (!this.mappedFiles.removeAll(files)) {


                log.error("deleteExpiredFile remove failed.");
            }
        } catch (Exception e) {


            log.error("deleteExpiredFile has exception.", e);
        }
    }
}

6.2 recoverNormally正常恢复commitLog



该方法用于Broker上次正常关闭的时候恢复commitlog, 最多获取最后三个commitlog文件进行校验恢复, 依次校验每一条消息的有效性, 跟新commitlog文件的最大有效区域的偏移量, 最后调用truncateDirtyFiles方法清除无效的commit文件。

/**
 * When the normal exit, data recovery, all memory data have been flush
 * 当正常退出、数据恢复时,所有内存数据都已刷到磁盘
 * @param maxPhyOffsetOfConsumeQueue consumequeue文件中记录的最大有效commitlog文件偏移量
 */
public void recoverNormally(long maxPhyOffsetOfConsumeQueue) {


    //是否需要校验文件CRC32,默认true
    boolean checkCRCOnRecover = this.defaultMessageStore.getMessageStoreConfig().isCheckCRCOnRecover();
    //获取commitlog文件集合
    final List<MappedFile> mappedFiles = this.mappedFileQueue.getMappedFiles();
    //如果存在commitlog文件
    if (!mappedFiles.isEmpty()) {


        //从倒数第三个文件开始恢复
        int index = mappedFiles.size() - 3;
        //不足3个文件,则直接从第一个文件开始恢复。
        if (index < 0)
            index = 0;
        //获取文件对应的映射对象
        MappedFile mappedFile = mappedFiles.get(index);
        //文件映射对应的DirectByteBuffer
        ByteBuffer byteBuffer = mappedFile.sliceByteBuffer();
        //获取文件映射的初始物理偏移量,其实和文件名相同
        long processOffset = mappedFile.getFileFromOffset();
        //当前commitlog映射文件的有效offset
        long mappedFileOffset = 0;
        while (true) {


            //生成DispatchRequest,验证本条消息是否合法
            DispatchRequest dispatchRequest = this.checkMessageAndReturnSize(byteBuffer, checkCRCOnRecover);
            //获取消息大小
            int size = dispatchRequest.getMsgSize();
            //如果消息是正常的
            if (dispatchRequest.isSuccess() && size > 0) {


                //更新mappedFileOffset的值加上本条消息长度
                mappedFileOffset += size;
            }
            //如果消息正常但是size为0,表示到了文件的末尾,则尝试跳到下一个commitlog文件进行检测
            else if (dispatchRequest.isSuccess() && size == 0) {


                index++;
                //如果最后一个文件查找完毕,结束循环
                if (index >= mappedFiles.size()) {


                    // Current branch can not happen
                    log.info("recover last 3 physics file over, last mapped file " + mappedFile.getFileName());
                    break;
                } else {


                    //如果最后一个文件没有查找完毕,那么跳转到下一个文件
                    mappedFile = mappedFiles.get(index);
                    byteBuffer = mappedFile.sliceByteBuffer();
                    processOffset = mappedFile.getFileFromOffset();
                    mappedFileOffset = 0;
                    log.info("recover next physics file, " + mappedFile.getFileName());
                }
            }
            // Intermediate file read error
            //如果当前消息异常,那么不继续校验
            else if (!dispatchRequest.isSuccess()) {


                log.info("recover physics file end, " + mappedFile.getFileName());
                break;
            }
        }
        //commitlog文件的最大有效区域的偏移量

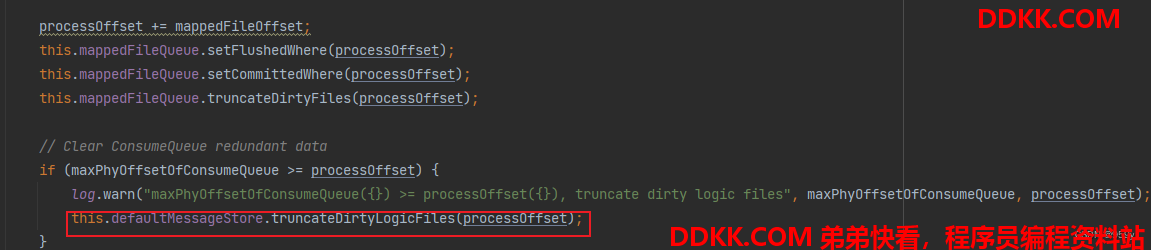

        processOffset += mappedFileOffset;
        //设置当前commitlog下面的所有的commitlog文件的最新数据
        //设置刷盘最新位置,提交的最新位置
        this.mappedFileQueue.setFlushedWhere(processOffset);
        this.mappedFileQueue.setCommittedWhere(processOffset);
        /*
         * 删除文件最大有效数据偏移量processOffset之后的所有数据
         */
        this.mappedFileQueue.truncateDirtyFiles(processOffset);

        //如果consumequeue文件记录的最大有效commitlog文件偏移量 大于等于 commitlog文件本身记录的最大有效区域的偏移量
        //那么以commitlog文件的有效数据为准,再次清除consumequeue文件中的脏数据
        if (maxPhyOffsetOfConsumeQueue >= processOffset) {


            log.warn("maxPhyOffsetOfConsumeQueue({}) >= processOffset({}), truncate dirty logic files", maxPhyOffsetOfConsumeQueue, processOffset);
            this.defaultMessageStore.truncateDirtyLogicFiles(processOffset);
        }
    } else {


        //如果不存在commitlog文件
        log.warn("The commitlog files are deleted, and delete the consume queue files");
        //那么重置刷盘最新位置,提交的最新位置,并且清除所有的consumequeue索引文件
        this.mappedFileQueue.setFlushedWhere(0);
        this.mappedFileQueue.setCommittedWhere(0);
        this.defaultMessageStore.destroyLogics();
    }
}

truncateDirtyLogicFiles截断无效consumequeue文件



如果consumequeue文件记录的最大有效commitlog文件偏移量大于等于 commitlog文件本身记录的最大有效区域的偏移量。那么以commitlog文件的有效数据为准, 再次清除consumequeue文件中的脏数据。

/**
 * DefaultMessageStore的方法
 * @param phyOffset  commitlog文件的最大有效区域的偏移量
 */
public void truncateDirtyLogicFiles(long phyOffset) {


    //获取consumeQueueTable
    ConcurrentMap<String, ConcurrentMap<Integer, ConsumeQueue>> tables = DefaultMessageStore.this.consumeQueueTable;
    //遍历
    for (ConcurrentMap<Integer, ConsumeQueue> maps : tables.values()) {


        for (ConsumeQueue logic : maps.values()) {


            //对每一个consumequeue文件的数据进行校验,可能会删除consumequeue文件,抑或是更新相关属性
            logic.truncateDirtyLogicFiles(phyOffset);
        }
    }
}

6.3 recoverAbnormally异常恢复commitlog



该方法用于Broker上次异常关闭的时候恢复commitlog, 对于异常恢复的commitlog, 不再是最多取后三个文件恢复, 而是倒序遍历所有commitlog文件执行校验和恢复操作。直到找到第一个消息正常存储的commitlog文件。

1、 首先倒序遍历并通过调用isMappedFileMatchedRecover方法判断当前文件是否是一个正常的commitlog文件,如果找到一个正确的commitlog文件,则停止遍历;
2、 后从第一个正确的commitlog文件开始向后遍历,恢复commitlog如果某个消息是正常的,通过defaultMessageStore.doDispatch方法调用CommitLogDipatcher重新构建当前的indexFile索引和consumerQueue索引;
3、 恢复完毕之后的代码和commitlog文件正常恢复的流程是一样的例如删除文件最大有效数据偏移量processOffset之后的所有commitlog数据,清除consumequeue文件中的脏数据等等;

/**
 * CommitLog的方法
 * <p>
 * broker异常退出时的commitlog文件恢复,按最小时间戳恢复
 *
 * @param maxPhyOffsetOfConsumeQueue consumequeue文件中记录的最大有效commitlog文件偏移量
 */
@Deprecated
public void recoverAbnormally(long maxPhyOffsetOfConsumeQueue) {



    boolean checkCRCOnRecover = this.defaultMessageStore.getMessageStoreConfig().isCheckCRCOnRecover();
    final List<MappedFile> mappedFiles = this.mappedFileQueue.getMappedFiles();
    if (!mappedFiles.isEmpty()) {


        // Looking beginning to recover from which file
        int index = mappedFiles.size() - 1;
        MappedFile mappedFile = null;
        //倒叙遍历所有的commitlog文件执行检查恢复
        for (; index >= 0; index--) {


            mappedFile = mappedFiles.get(index);
            //首先校验当前commitlog文件是否是一个正确的文件
            if (this.isMappedFileMatchedRecover(mappedFile)) {


                log.info("recover from this mapped file " + mappedFile.getFileName());
                break;
            }
        }
        /*
         * 从第一个正确的commitlog文件开始遍历恢复
         */
        if (index < 0) {


            index = 0;
            mappedFile = mappedFiles.get(index);
        }

        ByteBuffer byteBuffer = mappedFile.sliceByteBuffer();
        //获取文件映射的初始物理偏移量,其实和文件名相同
        long processOffset = mappedFile.getFileFromOffset();
        //commitlog映射文件的有效offset
        long mappedFileOffset = 0;
        while (true) {


            //生成DispatchRequest,验证本条消息是否合法
            DispatchRequest dispatchRequest = this.checkMessageAndReturnSize(byteBuffer, checkCRCOnRecover);
            //获取消息大小
            int size = dispatchRequest.getMsgSize();
            //如果消息是正常的
            if (dispatchRequest.isSuccess()) {


                // Normal data
                if (size > 0) {


                    //更新mappedFileOffset的值加上本条消息长度
                    mappedFileOffset += size;
                    //如果消息允许重复复制,默认为 false
                    if (this.defaultMessageStore.getMessageStoreConfig().isDuplicationEnable()) {


                        //如果消息物理偏移量小于CommitLog的提交指针
                        //则调用CommitLogDispatcher重新构建当前消息的indexfile索引和consumequeue索引
                        if (dispatchRequest.getCommitLogOffset() < this.defaultMessageStore.getConfirmOffset()) {


                            this.defaultMessageStore.doDispatch(dispatchRequest);
                        }
                    } else {


                        //调用CommitLogDispatcher重新构建当前消息的indexfile索引和consumequeue索引
                        this.defaultMessageStore.doDispatch(dispatchRequest);
                    }
                }
                // Come the end of the file, switch to the next file
                // Since the return 0 representatives met last hole, this can
                // not be included in truncate offset
                //如果消息正常但是size为0,表示到了文件的末尾,则尝试跳到下一个commitlog文件进行检测
                else if (size == 0) {


                    index++;
                    //如果最后一个文件查找完毕,结束循环
                    if (index >= mappedFiles.size()) {


                        // The current branch under normal circumstances should
                        // not happen
                        log.info("recover physics file over, last mapped file " + mappedFile.getFileName());
                        break;
                    } else {


                        //如果最后一个文件没有查找完毕,那么跳转到下一个文件
                        mappedFile = mappedFiles.get(index);
                        byteBuffer = mappedFile.sliceByteBuffer();
                        processOffset = mappedFile.getFileFromOffset();
                        mappedFileOffset = 0;
                        log.info("recover next physics file, " + mappedFile.getFileName());
                    }
                }
            } else {


                //如果当前消息异常,那么不继续校验
                log.info("recover physics file end, " + mappedFile.getFileName() + " pos=" + byteBuffer.position());
                break;
            }
        }
        //commitlog文件的最大有效区域的偏移量
        processOffset += mappedFileOffset;
        //设置当前commitlog下面的所有的commitlog文件的最新数据
        //设置刷盘最新位置,提交的最新位置
        this.mappedFileQueue.setFlushedWhere(processOffset);
        this.mappedFileQueue.setCommittedWhere(processOffset);
        /*
         * 删除文件最大有效数据偏移量processOffset之后的所有数据
         */
        this.mappedFileQueue.truncateDirtyFiles(processOffset);

        // Clear ConsumeQueue redundant data
        //如果consumequeue文件记录的最大有效commitlog文件偏移量 大于等于 commitlog文件本身记录的最大有效区域的偏移量
        //那么以commitlog文件的有效数据为准,再次清除consumequeue文件中的脏数据
        if (maxPhyOffsetOfConsumeQueue >= processOffset) {


            log.warn("maxPhyOffsetOfConsumeQueue({}) >= processOffset({}), truncate dirty logic files", maxPhyOffsetOfConsumeQueue, processOffset);
            this.defaultMessageStore.truncateDirtyLogicFiles(processOffset);
        }
    }
    // Commitlog case files are deleted
    else {


        log.warn("The commitlog files are deleted, and delete the consume queue files");
        //如果不存在commitlog文件
        //那么重置刷盘最新位置,提交的最新位置,并且清除所有的consumequeue索引文件
        this.mappedFileQueue.setFlushedWhere(0);
        this.mappedFileQueue.setCommittedWhere(0);
        this.defaultMessageStore.destroyLogics();
    }
}

6.4 recoverTopicQueueTable恢复consumeQueueTable



topicQueueTable存储的是“topic-queueid”到当前queueId下面最大的相对偏移量的map。

/**
 * DefaultMessageStore的方法
 */
public void recoverTopicQueueTable() {


    HashMap<String/* topic-queueid */, Long/* offset */> table = new HashMap<String, Long>(1024);
    //获取commitlog的最小偏移量
    long minPhyOffset = this.commitLog.getMinOffset();
    //遍历consumeQueueTable,即consumequeue文件的集合
    for (ConcurrentMap<Integer, ConsumeQueue> maps : this.consumeQueueTable.values()) {


        for (ConsumeQueue logic : maps.values()) {


            String key = logic.getTopic() + "-" + logic.getQueueId();
            //将“topicName-queueId”作为key,将当前queueId下面最大的相对偏移量作为value存入table
            table.put(key, logic.getMaxOffsetInQueue());
            logic.correctMinOffset(minPhyOffset);
        }
    }
    //设置为topicQueueTable
    this.commitLog.setTopicQueueTable(table);
}
