说到NIO、Netty，Reactor模型一定是绕不开的，因为这种模式架构太经典了，接下来我们就静下心来好好看看Netty的基石——Reactor模型。
本文就带着大家看看 Reactor 模型，让大家对 Reactor 模型有个浅显而又感性的认识。
传统服务的设计模型

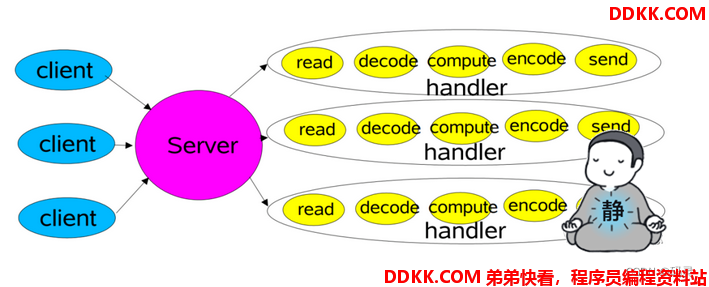

这是最为传统的Socket服务设计，有多个客户端连接服务端，服务端会开启很多线程，一个线程为一个客户端服务。
在绝大多数场景下，处理一个网络请求有如下几个步骤：
1、 read：从socket读取数据；
2、 decode：解码，网络上的数据都是以byte的形式进行传输的，要想获取真正的请求，必定需要解码；
3、 compute：计算，也就是业务处理，你想干啥就干啥；
4、 encode：编码，同理，因为网络上的数据都是以byte的形式进行传输的，也就是socket只接收byte，所以必定需要编码；
关于这种模型的缺陷，可以阅读之前文章：深入分析 Java IO （二）BIO
NIO 分发模型
NIO就很好的解决了传统Socket问题：
1、 一个线程可以监听多个Socket，不再是一夫当关，万夫莫开；
2、 基于事件驱动：等发生了各种事件，系统可以通知我，我再去处理；
具体细节这里不做过多赘述，可以阅读之前文章：深入分析 Java IO （三）NIO
Reactor 模型
Reactor 也可以称作反应器模型，它有以下几个特点：
- Reactor 模型中会通过分配适当的处理器来响应 I/O 事件。
- 每个处理器执行非阻塞的操作。
- 通过将处理器绑定到事件进行管理。
Reactor 模型整合了分发模型和事件驱动这两大优势，特别适合处理海量的 I/O 事件及高并发的场景。
1、Reactor 处理请求的流程
Reactor 处理请求的流程主要分为读取和写入两种操作。
对于读取操作而言，流程如下：
- 应用程序注册读就绪事件和相关联的事件处理器。
- 事件分发器等待事件的发生。
- 当发生读就绪事件时，事件分离器调用第一步注册的事件处理器。
写入操作类似于读取操作，只不过第一步注册的是写就绪事件。
2、Reactor 三种角色
Reactor 模型中定义了 3 种角色。
- Reactor ：负责监听和分配事件，将 I/O 事件分派给对应的 Handler。新的事件包含连接建立就绪、读就绪、写就绪等。
- Acceptor：处理客户端新连接，并分派请求到处理器链中。
- Handler：将自身与事件绑定，执行非阻塞读/写任务，完成 channel 的读入，完成处理业务逻辑后，负责将结果写出 Channel。可用资源池来管理。
根据不同的应用场景，Reactor 模型又可以细分为：单Reactor 单线程模型、单Reactor 多线程模型及主从Reactor 多线程模型。
单Reactor 单线程模型

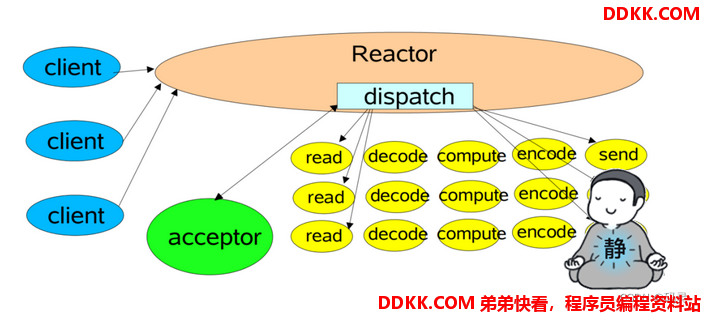

下图展示的就是单线程下的 Reactor 设计模型。Reactor 线程负责多路分离套接字，Accept 负责接收新连接，并分派请求到 Handler。
1、消息处理流程
单Reactor 单线程模型的消息处理流程如下：
- Reactor 对象通过 select 监控连接事件，收到事件后通过 dispatch 进行转发。
- 如果是连接建立的事件，则由 Acceptor 接收连接，并创建 Handler 处理后续的事件。
- 如果不是建立连接事件，则 Reactor 会分发调用 Handler 来响应。
- Handler 会完成 read、decode、compute、encode、send等一整套流程。
2、缺点
单Reactor 单线程模型只是在代码上进行了组件的区分，但是整体操作还是单线程，不能充分利用硬件资源。Handler 业务处理部分没有异步。
对于一些小容量应用场景，可以使用单Reactor 单线程模型。但是对于高负载、高并发的应用场景却不合适。主要原因如下：
- 即便 Reactor 线程的 CPU 负荷达到 100%，也无法满足海量消息的 read、decode、compute、encode和send。
- 单 Reactor 线程负载过重后，处理速度将变慢，这会导致大量客户端连接超时，超时之后往往会进行重发，这更加重了 Reactor 线程的负荷，最终会导致大量消息积压和处理超时，成为系统的性能瓶颈。
- 一旦 Reactor 线程意外中断或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障。
为了解决上述的问题，单Reactor 多线程模型便出现了。
单Reactor 多线程模型

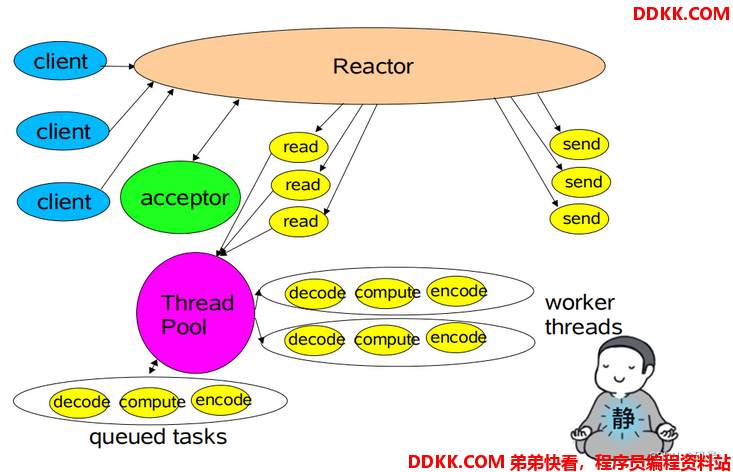

下图展示的就是单 Reactor 多线程的设计模型。该模型在事件处理器（Handler）部分采用了多线程（线程池）。
1、消息处理流程
单Reactor 多线程模型的消息处理流程如下：
- Reactor 对象通过 select 监控客户端请求事件，收到事件后通过 dispatch 进行分发。
- 如果是建立连接请求事件，则由 Acceptor 通过 accept 处理连接请求，然后创建一个 Handler 对象处理连接完成后续的各种事件。
- 如果不是建立连接事件，则 Reactor 会分发调用 Handler 来响应。
- Handler 只负责响应事件，不做具体业务处理，通过 read 读取数据后，会分发给后面的 Worker 线程池进行业务处理。
- Worker 线程池会分配独立的线程完成真正的业务处理，将响应的结果发送给 Handler 进行处理。
- Handler 收到响应结果后会通过 send 将响应结果返回给 Client。
相对于第一种模型来说，该业务逻辑是交由线程池来处理的，Handler 收到响应后通过 send 将响应结果返回给客户端。这样可以降低 Reactor 的性能开销，从而更专注地做事件分发工作，提升了整个应用的吞吐性能。
2、缺点
单Reactor 多线程模型存在以下问题。
- 多线程数据共享和访问比较复杂。如果子线程完成业务处理后，把结果传递给主线程 Reactor 进行发送，就会涉及共享数据的互斥和保护机制。
- Reactor 承担所有事件的监听和响应，只在主线程中运行，可能会存在性能问题。例如，并发百万客户端连接，或者服务端需要对客户端握手进行安全认证，但是认证本身非常损耗性能。
为了解决上述的性能问题，产生了第三种 主从 Reactor 多线程模型。
主从Reactor 多线程模型

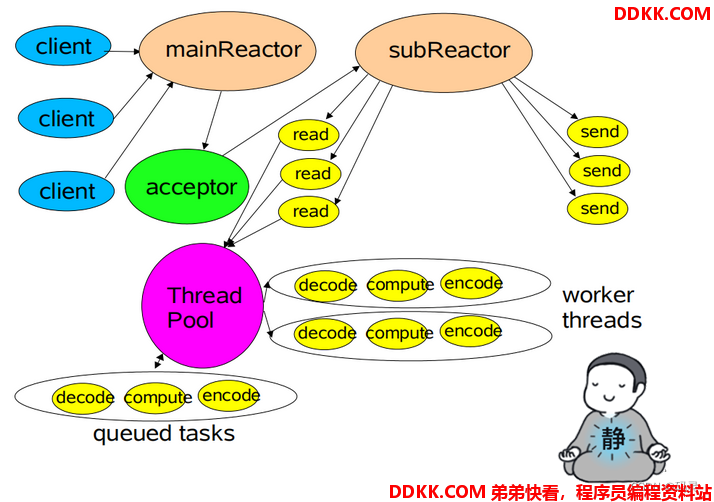

相较于单Reactor 多线程模型，主从Reactor 多线程模型是将 Reactor 分成两部分。
- mainReactor（主 Reactor）负责监听 Server Socket，用来处理网络 I/O 连接事件操作，将建立的 SocketChannel 指定注册给 SubReactor。
- SubReactor（从 Reactor）主要和建立连接起来的 socket 做数据交互和事件业务处理操作。通常，SubReactor 个数可与 CPU 个数等同。
Nginx、Swoole、Memcached和 Netty 都采用了这种实现。
主从Reactor 多线程模型的消息处理流程如下：
- 从主线程池随机选择一个 Reactor 线程作为 Acceptor 线程，用于绑定监听端口，接收客户端连接。
- Acceptor 线程接收客户端连接请求之后创建新的 SocketChannel ，将其注册到主线程池的其他 Reactor 线程上，由其负责接入认证、IP黑白名单过滤、握手等操作。
- 上述步骤完成之后，业务层的链路正式建立，将 SocketChannel 从主线程池的 Reactor 线程的多路复用器上摘除，重新注册到子线程池的线程上，并创建一个 Handler 用于处理各种连接事件。
- 当有新的事件发生时，SubReactor 会调用连接对应的 Handler 进行响应。
- Handler 通过 Read 读取数据后，会分发给后面的 Worker 线程池进行业务处理。
- Worker 线程池会分配独立的线程完成真正的业务处理，将响应的结果发送给 Handler 进行处理。
- Handler 收到响应结果后会通过 send 将响应结果返回给 Client。
主从Reactor 多线程模型示例
1、Reactor
public class Reactor implements Runnable {
private final Selector selector;
private final ServerSocketChannel serverSocketChannel;
public Reactor(int port) throws IOException {
selector = Selector.open(); // 打开一个Selector
serverSocketChannel = ServerSocketChannel.open(); // 建立一个Server端通道
serverSocketChannel.socket().bind(new InetSocketAddress(port)); // 绑定服务端口
serverSocketChannel.configureBlocking(false); // selector模式下，所有通道必须是非阻塞的
// Reactor是入口，最初给一个channel注册上去的事件都是accept
SelectionKey sk = serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
// 绑定Acceptor处理类
sk.attach(new Acceptor(serverSocketChannel));
}
@Override
public void run() {
try {
while (!Thread.interrupted()) {
int count = selector.select(); // 就绪事件到达之前，阻塞
if (count == 0) {
continue;
}
Set<SelectionKey> selected = selector.selectedKeys(); // 拿到本次select获取的就绪事件
Iterator<SelectionKey> it = selected.iterator();
while (it.hasNext()) {
// 这里进行任务分发
dispatch((SelectionKey) (it.next()));
}
selected.clear();
}
} catch (IOException e) {
e.printStackTrace();
}
}
void dispatch(SelectionKey k) {
// 附带对象为Acceptor
Runnable r = (Runnable) (k.attachment());
// 调用之前注册的回调对象
if (r != null) {
r.run();
}
}
}
该模块内容包含两个核心方法，即select和dispatch，该模块负责监听就绪事件和对事件的分发处理。分发附带对象为Acceptor处理类。
2、Acceptor
public class Acceptor implements Runnable {
private final ServerSocketChannel serverSocketChannel;
private final int coreNum = Runtime.getRuntime().availableProcessors(); // CPU核心数
private final Selector[] selectors = new Selector[coreNum]; // 创建selector给SubReactor使用
private int next = 0; // 轮询使用subReactor的下标索引
private SubReactor[] reactors = new SubReactor[coreNum]; // subReactor
private Thread[] threads = new Thread[coreNum]; // subReactor的处理线程
Acceptor(ServerSocketChannel serverSocketChannel) throws IOException {
this.serverSocketChannel = serverSocketChannel;
// 初始化
for (int i = 0; i < coreNum; i++) {
selectors[i] = Selector.open();
reactors[i] = new SubReactor(selectors[i], i); // 初始化sub reactor
threads[i] = new Thread(reactors[i]); // 初始化运行sub reactor的线程
threads[i].start(); // 启动（启动后的执行参考SubReactor里的run方法）
}
}
@Override
public void run() {
SocketChannel socketChannel;
try {
socketChannel = serverSocketChannel.accept(); // 连接
if (socketChannel != null) {
System.out.println(String.format("accpet %s", socketChannel.getRemoteAddress()));
socketChannel.configureBlocking(false);
// 注意一个selector在select时是无法注册新事件的，因此这里要先暂停下select方法触发的程序段，
// 下面的weakup和这里的setRestart都是做这个事情的，具体参考SubReactor里的run方法
reactors[next].registering(true);
selectors[next].wakeup(); // 使一个阻塞住的selector操作立即返回
SelectionKey selectionKey =
socketChannel.register(selectors[next], SelectionKey.OP_READ); // 注册一个读事件
selectors[next].wakeup(); // 使一个阻塞住的selector操作立即返回
// 本次事件注册完成后，需要再次触发select的执行，
// 因此这里Restart要在设置回false（具体参考SubReactor里的run方法）
reactors[next].registering(false);
// 绑定Handler
selectionKey.attach(new AsyncHandler(socketChannel, selectors[next], next));
if (++next == selectors.length) {
next = 0; // 越界后重新分配
}
}
} catch (IOException e) {
e.printStackTrace();
}
}
}
该模块负责处理连接就绪的事件，并初始化一批subReactor进行分发处理，拿到客户端的socketChannel，绑定Handler，这样就可以继续完成接下来的读写任务了。
3、subReactor
public class SubReactor implements Runnable {
private final Selector selector;
private boolean register = false; // 注册开关表示
private int num; // 序号，也就是Acceptor初始化SubReactor时的下标
SubReactor(Selector selector, int num) {
this.selector = selector;
this.num = num;
}
@Override
public void run() {
while (!Thread.interrupted()) {
System.out.println(String.format("NO %d SubReactor waitting for register...", num));
while (!Thread.interrupted() && !register) {
try {
if (selector.select() == 0) {
continue;
}
} catch (IOException e) {
e.printStackTrace();
}
Set<SelectionKey> selectedKeys = selector.selectedKeys();
Iterator<SelectionKey> it = selectedKeys.iterator();
while (it.hasNext()) {
dispatch(it.next());
it.remove();
}
}
}
}
private void dispatch(SelectionKey key) {
Runnable r = (Runnable) (key.attachment());
if (r != null) {
r.run();
}
}
void registering(boolean register) {
this.register = register;
}
}
这个类负责Acceptor交给自己的事件select，在上述例子中实际就是read和send操作。
4、AsyncHandler
public class AsyncHandler implements Runnable {
private final Selector selector;
private final SelectionKey selectionKey;
private final SocketChannel socketChannel;
private ByteBuffer readBuffer = ByteBuffer.allocate(1024);
private ByteBuffer sendBuffer = ByteBuffer.allocate(2048);
private final static int READ = 0; // 读取就绪
private final static int SEND = 1; // 响应就绪
private final static int PROCESSING = 2; // 处理中
private int status = READ; // 所有连接完成后都是从一个读取动作开始的
private int num; // 从反应堆序号
// 开启线程数为4的异步处理线程池
private static final ExecutorService workers = Executors.newFixedThreadPool(5);
AsyncHandler(SocketChannel socketChannel, Selector selector, int num) throws IOException {
this.num = num; // 为了区分Handler被哪个从反应堆触发执行做的标记
this.socketChannel = socketChannel; // 接收客户端连接
this.socketChannel.configureBlocking(false); // 置为非阻塞模式
selectionKey = socketChannel.register(selector, 0); // 将该客户端注册到selector
selectionKey.attach(this); // 附加处理对象，当前是Handler对象
selectionKey.interestOps(SelectionKey.OP_READ); // 连接已完成，那么接下来就是读取动作
this.selector = selector;
this.selector.wakeup();
}
@Override
public void run() {
// 如果一个任务正在异步处理，那么这个run是直接不触发任何处理的，
// read和send只负责简单的数据读取和响应，业务处理完全不阻塞这里的处理
switch (status) {
case READ:
read();
break;
case SEND:
send();
break;
default:
}
}
private void read() {
if (selectionKey.isValid()) {
try {
readBuffer.clear();
// read方法结束，意味着本次"读就绪"变为"读完毕"，标记着一次就绪事件的结束
int count = socketChannel.read(readBuffer);
if (count > 0) {
status = PROCESSING; // 置为处理中
workers.execute(this::readWorker); // 异步处理
} else {
selectionKey.cancel();
socketChannel.close();
System.out.println(String.format("NO %d SubReactor read closed", num));
}
} catch (IOException e) {
System.err.println("处理read业务时发生异常！异常信息：" + e.getMessage());
selectionKey.cancel();
try {
socketChannel.close();
} catch (IOException e1) {
System.err.println("处理read业务关闭通道时发生异常！异常信息：" + e.getMessage());
}
}
}
}
void send() {
if (selectionKey.isValid()) {
status = PROCESSING; // 置为执行中
workers.execute(this::sendWorker); // 异步处理
selectionKey.interestOps(SelectionKey.OP_READ); // 重新设置为读
}
}
// 读入信息后的业务处理
private void readWorker() {
try {
// 模拟一段耗时操作
Thread.sleep(5000L);
} catch (InterruptedException e) {
e.printStackTrace();
}
try {
System.out.println(String.format("NO %d %s -> Server：%s",
num, socketChannel.getRemoteAddress(),
new String(readBuffer.array())));
} catch (IOException e) {
System.err.println("异步处理read业务时发生异常！异常信息：" + e.getMessage());
}
status = SEND;
selectionKey.interestOps(SelectionKey.OP_WRITE); // 注册写事件
this.selector.wakeup(); // 唤醒阻塞在select的线程
}
private void sendWorker() {
try {
sendBuffer.clear();
sendBuffer.put(String.format("NO %d SubReactor recived %s from %s", num,
new String(readBuffer.array()),
socketChannel.getRemoteAddress()).getBytes());
sendBuffer.flip();
// write方法结束，意味着本次写就绪变为写完毕，标记着一次事件的结束
int count = socketChannel.write(sendBuffer);
if (count < 0) {
// 同上，write场景下，取到-1，也意味着客户端断开连接
selectionKey.cancel();
socketChannel.close();
System.out.println(String.format("%d SubReactor send closed", num));
}
// 没断开连接，则再次切换到读
status = READ;
} catch (IOException e) {
System.err.println("异步处理send业务时发生异常！异常信息：" + e.getMessage());
selectionKey.cancel();
try {
socketChannel.close();
} catch (IOException e1) {
System.err.println("异步处理send业务关闭通道时发生异常！异常信息：" + e.getMessage());
}
}
}
}
AsyncHandler负责接下来的读写操作。
5、MainSubReactorDemo
public class MainSubReactorDemo {
public static void main(String[] args) throws IOException {
new Thread(new Reactor(2333)).start();
}
}
客户端
1、Connector
public class Connector implements Runnable {
private final Selector selector;
private final SocketChannel socketChannel;
Connector(SocketChannel socketChannel, Selector selector) {
this.socketChannel = socketChannel;
this.selector = selector;
}
@Override
public void run() {
try {
if (socketChannel.finishConnect()) {
// 这里连接完成（与服务端的三次握手完成）
System.out.println(String.format("connected to %s", socketChannel.getRemoteAddress()));
// 连接建立完成后，接下来的动作交给Handler去处理（读写等）
new Handler(socketChannel, selector);
}
} catch (IOException e) {
e.printStackTrace();
}
}
}
2、Handler
public class Handler implements Runnable {
private final SelectionKey selectionKey;
private final SocketChannel socketChannel;
private ByteBuffer readBuffer = ByteBuffer.allocate(2048);
private ByteBuffer sendBuffer = ByteBuffer.allocate(1024);
private final static int READ = 0;
private final static int SEND = 1;
private int status = SEND; // 与服务端不同，默认最开始是发送数据
private AtomicInteger counter = new AtomicInteger();
Handler(SocketChannel socketChannel, Selector selector) throws IOException {
this.socketChannel = socketChannel; // 接收客户端连接
this.socketChannel.configureBlocking(false); // 置为非阻塞模式
selectionKey = socketChannel.register(selector, 0); // 将该客户端注册到selector
selectionKey.attach(this); // 附加处理对象，当前是Handler对象
selectionKey.interestOps(SelectionKey.OP_WRITE); // 建连已完成，那么接下来就是读取动作
selector.wakeup(); // 唤起select阻塞
}
@Override
public void run() {
try {
switch (status) {
case SEND:
send();
break;
case READ:
read();
break;
default:
}
} catch (IOException e) {
// 这里的异常处理是做了汇总，同样的，客户端也面临着正在与服务端进行写/读数据时，
// 突然因为网络等原因，服务端直接断掉连接，这个时候客户端需要关闭自己并退出程序
System.err.println("send或read时发生异常！异常信息：" + e.getMessage());
selectionKey.cancel();
try {
socketChannel.close();
} catch (IOException e2) {
System.err.println("关闭通道时发生异常！异常信息：" + e2.getMessage());
e2.printStackTrace();
}
}
}
void send() throws IOException {
if (selectionKey.isValid()) {
sendBuffer.clear();
int count = counter.incrementAndGet();
if (count <= 10) {
sendBuffer.put(String.format("msg is %s", count).getBytes());
sendBuffer.flip(); // 切换到读模式，用于让通道读到buffer里的数据
socketChannel.write(sendBuffer);
// 则再次切换到读，用以接收服务端的响应
status = READ;
selectionKey.interestOps(SelectionKey.OP_READ);
} else {
selectionKey.cancel();
socketChannel.close();
}
}
}
private void read() throws IOException {
if (selectionKey.isValid()) {
readBuffer.clear(); // 切换成buffer的写模式，用于让通道将自己的内容写入到buffer里
socketChannel.read(readBuffer);
System.out.println(String.format("Server -> Client: %s", new String(readBuffer.array())));
// 收到服务端的响应后，再继续往服务端发送数据
status = SEND;
selectionKey.interestOps(SelectionKey.OP_WRITE); // 注册写事件
}
}
}
3、NIOClient
public class NIOClient implements Runnable {
private Selector selector;
private SocketChannel socketChannel;
NIOClient(String ip, int port) {
try {
selector = Selector.open(); //打开一个Selector
socketChannel = SocketChannel.open();
socketChannel.configureBlocking(false); //设置为非阻塞模式
socketChannel.connect(new InetSocketAddress(ip, port)); //连接服务
//入口，最初给一个客户端channel注册上去的事件都是连接事件
SelectionKey sk = socketChannel.register(selector, SelectionKey.OP_CONNECT);
//附加处理类，第一次初始化放的是连接就绪处理类
sk.attach(new Connector(socketChannel, selector));
} catch (IOException e) {
e.printStackTrace();
}
}
@Override
public void run() {
try {
while (!Thread.interrupted()) {
//就绪事件到达之前，阻塞
selector.select();
//拿到本次select获取的就绪事件
Set<SelectionKey> selected = selector.selectedKeys();
Iterator<SelectionKey> it = selected.iterator();
while (it.hasNext()) {
//这里进行任务分发
dispatch((SelectionKey) (it.next()));
}
selected.clear();
}
} catch (IOException e) {
e.printStackTrace();
}
}
void dispatch(SelectionKey k) {
// 附带对象为Connector（
Runnable r = (Runnable) (k.attachment());
//调用之前注册的回调对象
if (r != null) {
r.run();
}
}
}
4、ClientDemo
public class ClientDemo {
public static void main(String[] args) {
new Thread(new NIOClient("127.0.0.1", 2333)).start();
new Thread(new NIOClient("127.0.0.1", 2333)).start();
}
}
5、测试
运行上述应用及客户端，在控制台输出如下内容：
NO 2 SubReactor waitting for register...
NO 1 SubReactor waitting for register...
NO 3 SubReactor waitting for register...
NO 0 SubReactor waitting for register...
accpet /127.0.0.1:63223
NO 0 SubReactor waitting for register...
accpet /127.0.0.1:63226
NO 1 SubReactor waitting for register...
NO 0 /127.0.0.1:63223 -> Server：msg is 1
NO 1 /127.0.0.1:63226 -> Server：msg is 1
NO 0 /127.0.0.1:63223 -> Server：msg is 2
NO 1 /127.0.0.1:63226 -> Server：msg is 2
NO 0 /127.0.0.1:63223 -> Server：msg is 3
NO 1 /127.0.0.1:63226 -> Server：msg is 3
总结
以上就是关于 Reactor 模型的详细介绍，相信看完的小伙伴对于 Reactor 模型也有了一定的认识，对于 Netty 的架构也更加深层次了解。下节我们继续深入 Netty 的源码。
