11、Nginx 实战:Nginx反向代理服务

1Nginx代理服务基本概述

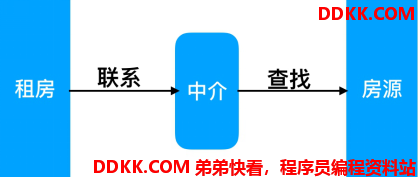

1、 代理一词并不陌生,该服务我们常常用到如(代理理财、代理租房、代理收货等等),如下图所示;

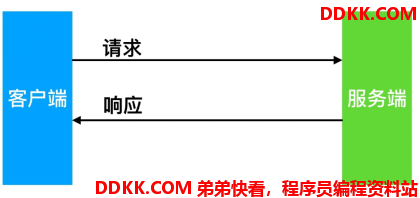

2、 在没有代理模式的情况下,客户端和Nginx服务端,都是客户端直接请求服务端,服务端直接响应客户端;

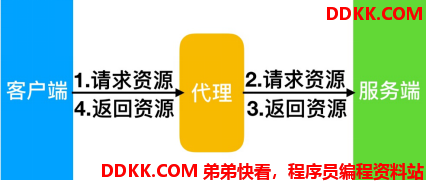

3、 那么在互联网请求里面,客户端往往无法直接向服务端发起请求,那么就需要用到代理服务,来实现客户端和服务通信,如下图所示;


2.Nginx代理服务常见模式

1、 那Nginx作为代理服务,按照应用场景模式进行总结,代理分为正向代理、反向代理;

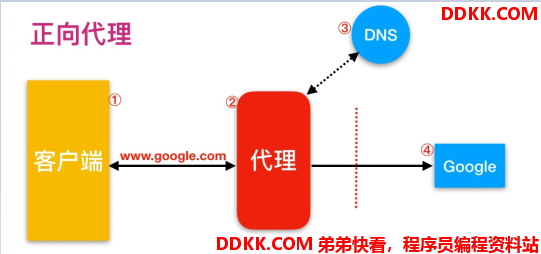

正向代理,(内部上网) 客户端<-->代理->服务端


反向代理,用于公司集群架构中,客户端->代理<-->服务端


2、 正向与反向代理的区别;
区别在于形式上服务的"对象"不一样
正向代理代理的对象是客户端,为客户端服务
反向代理代理的对象是服务端,为服务端服务

3.Nginx代理服务支持协议

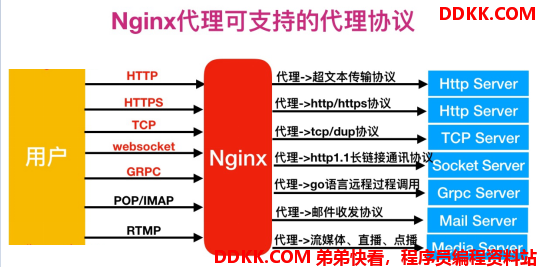

1、 Nginx作为代理服务,可支持的代理协议非常的多,具体如下图;

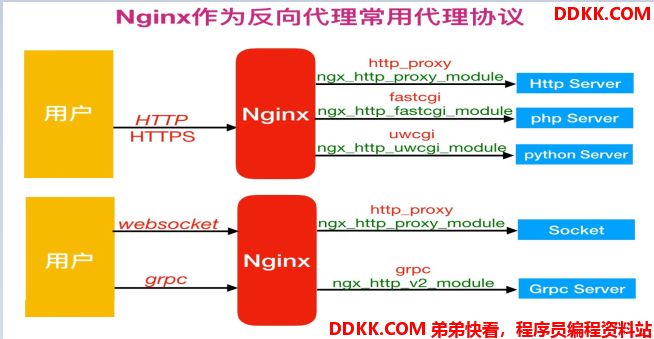

2、 如果将Nginx作为反向代理服务,常常会用到如下几种代理协议,如下图所示;


3、 反向代理模式与Nginx代理模块总结如表格所示;

反向代理模式 Nginx配置模块
http、websocket、https ngx_http_proxy_module
fastcgi ngx_http_fastcgi_module
uwsgi ngx_http_uwsgi_module
grpc ngx_http_v2_module

4.Nginx反向代理配置语法

4.1.Nginx代理配置语法

Syntax: proxy_pass URL;
Default:    —
Context:    location, if in location, limit_except

http://localhost:8000/uri/
http://192.168.56.11:8000/uri/
http://unix:/tmp/backend.socket:/uri/

4.2.url跳转修改返回Location[不常用]参考URL

Syntax: proxy_redirect default;
proxy_redirect off;proxy_redirect redirect replacement;
Default:    proxy_redirect default;
Context:    http, server, location

4.3.添加发往后端服务器的请求头信息

Syntax: proxy_set_header field value;
Default:    proxy_set_header Host $proxy_host;
            proxy_set_header Connection close;
Context:    http, server, location

# 用户请求的时候HOST的值是www.bgx.com, 那么代理服务会像后端传递请求的还是www.bgx.com
proxy_set_header Host $http_host;
# 将$remote_addr的值放进变量X-Real-IP中,$remote_addr的值为客户端的ip
proxy_set_header X-Real-IP $remote_addr;
# 客户端通过代理服务访问后端服务, 后端服务通过该变量会记录真实客户端地址
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

4.4.代理到后端的TCP连接、响应、返回等超时时间

//nginx代理与后端服务器连接超时时间(代理连接超时)
Syntax: proxy_connect_timeout time;
Default: proxy_connect_timeout 60s;
Context: http, server, location

//nginx代理等待后端服务器的响应时间
Syntax: proxy_read_timeout time;
Default:    proxy_read_timeout 60s;
Context:    http, server, location

//后端服务器数据回传给nginx代理超时时间
Syntax: proxy_send_timeout time;
Default: proxy_send_timeout 60s;
Context: http, server, location

4.5.proxy_buffer代理缓冲区

//nignx会把后端返回的内容先放到缓冲区当中,然后再返回给客户端,边收边传, 不是全部接收完再传给客户端
Syntax: proxy_buffering on | off;
Default: proxy_buffering on;
Context: http, server, location

//设置nginx代理保存用户头信息的缓冲区大小
Syntax: proxy_buffer_size size;
Default: proxy_buffer_size 4k|8k;
Context: http, server, location

//proxy_buffers 缓冲区
Syntax: proxy_buffers number size;
Default: proxy_buffers 8 4k|8k;
Context: http, server, location

4.6.Proxy代理网站常用优化配置如下,将配置写入新文件,调用时使用include引用即可

[root@Nginx ~]# vim /etc/nginx/proxy_params
proxy_set_header Host $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

proxy_connect_timeout 30;
proxy_send_timeout 60;
proxy_read_timeout 60;

proxy_buffering on;
proxy_buffer_size 32k;
proxy_buffers 4 128k;

4.7.代理配置location时调用, 方便后续多个Location重复使用

location / {
    proxy_pass http://127.0.0.1:8080;
    include proxy_params;
}

5.Nginx反向代理场景实践

Nginx反向代理配置实例


5.1.环境准备

角色 外网IP(NAT) 内网IP(LAN) 主机名
Proxy eth0:10.0.0.5 eth1:172.16.1.5 lb01
web01 eth1:172.16.1.7 web01

5.2.web01服务器, 配置一个网站,监听在8080,此时网站仅172网段的用户能访问

[root@web01 ~]# cd /etc/nginx/conf.d/
[root@web01 conf.d]# vim web.conf
server {
    listen 8080;
    server_name localhost;

    location / {
        root /code_8080;
        index index.html;
        deny 10.0.0.0/24;
        allow all;
    }
}
[root@web01 conf.d]# mkdir /code_8080
[root@web01 conf.d]# echo "web01-7...." >/code_8080/index.html
[root@web01 conf.d]# systemctl restart nginx

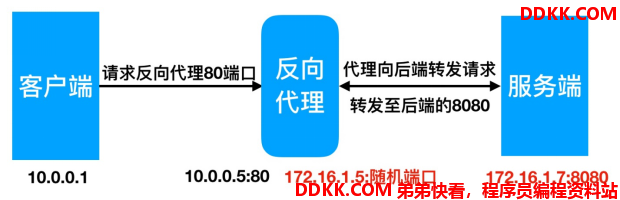

5.3.proxy代理服务器, 配置监听eth0的80端口,使10.0.0.0网段的用户,能够通过代理服务器访问到后端的172.16.1.7的8080端口站点内容

[root@lb01 ~]# cd /etc/nginx/conf.d/
[root@lb01 conf.d]# cat proxy_web_node1.conf
server {
    listen 80;
    server_name nginx.oldboy.com;

    location / {
        proxy_pass http://172.16.1.7:8080;
        include proxy_params;
    }
}

[root@lb01 conf.d]# systemctl enable nginx
[root@lb01 conf.d]# systemctl start nginx
