05、MyCat 实战 - 水平拆分 — 分表

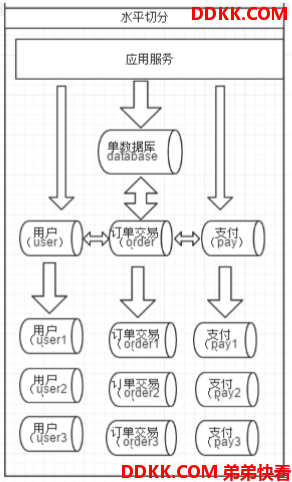

相对于垂直拆分,水平拆分不是将表做分类,而是按照某个字段的某种规则来分散到多个库之中,每个表中 包含一部分数据。简单来说,我们可以将数据的水平切分理解为是按照数据行的切分,就是将表中的某些行切分 到一个数据库,而另外的某些行又切分到其他的数据库中,如图:



5.1、实现分表

1、 选择要拆分的表;

MySQL 单表存储数据条数是有瓶颈的,单表达到1000万条数据就达到了瓶颈,会影响查询效率,需要进行水平拆分(分表)进行优化。

例如:例子中的 orders、orders_detail 都已经达到 600 万行数据,需要进行分表优化。

2、 分表字段;

以orders 表为例,可以根据不同自字段进行分表

编号 分表字段 效果
1 id(主键、或创建时间) 查询订单注重时效,历史订单被查询的次数少,如此分片会造成一个节点访问多,一个访问少,不平均。
2 customer_id(客户 id) 根据客户 id 去分,两个节点访问平均,一个客户的所有订单都在同一个节点

3、 修改配置件文件schema.xml;

#为 orders 表设置数据节点为 dn1、dn2,并指定分片规则为 mod_rule(自定义的名字)
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" ></table>

如下图



4、 修改配置文件rule.xml;

#在 rule 配置文件里新增分片规则 mod_rule,并指定规则适用字段为 customer_id,
#还有选择分片算法 mod-long(对字段求模运算),customer_id 对两个节点求模,根据结果分片
#配置算法 mod-long 参数 count 为 2,两个节点
<tableRule name="mod_rule">
<rule>
<columns>customer_id</columns>
<algorithm>mod-long</algorithm>
</rule>
</tableRule>
…
<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
<!-- how many data nodes -->
<property name="count">2</property>
</function>

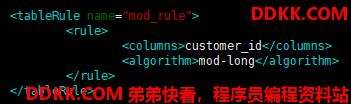

如下图





5、 在数据节点dn2上上建建orders表;
6、 重启Mycat,让配置生效;
7、 访问Mycat实现分片;

#在 mycat 里向 orders 表插入数据,INSERT 字段不能省略
INSERT INTO orders(id,order_type,customer_id,amount) VALUES (1,101,100,100100);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(2,101,100,100300);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(3,101,101,120000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(4,101,101,103000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(5,102,101,100400);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(6,102,100,100020);

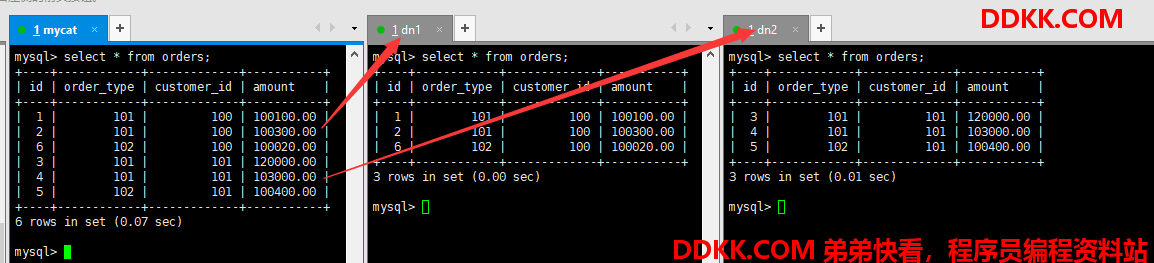

在mycat、dn1、dn2中查看orders表数据,分表成功



5.2、Mycat的分片“join ”

Orders 订单表已经进行分表操作了,和它关联的 orders_detail 订单详情表如何进行 join 查询。

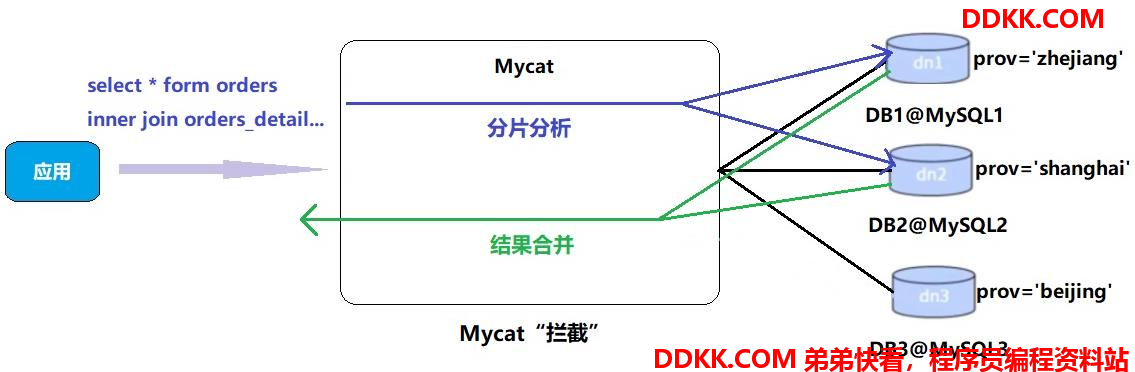

我们要对 orders_detail 也要进行分片操作。Join 的原理如下图:

1、 ER表;

Mycat 借鉴了 NewSQL 领域的新秀 Foundation DB 的设计思路,Foundation DB 创新性的提出了 Table Group 的概念,其将子表的存储位置依赖于主表,并且物理上紧邻存放,因此彻底解决了JION 的效率和性能问 题,根据这一思路,提出了基于 E-R 关系的数据分片策略,子表的记录与所关联的父表记录存放在同一个数据分片上。

#修改 schema.xml 配置文件
…
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" >
        <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" />
</table>
…



#在 dn2 创建 orders_detail 表
#重启 Mycat
#访问 Mycat 向 orders_detail 表插入数据
INSERT INTO orders_detail(id,detail,order_id) values(1,'detail1',1);
INSERT INTO orders_detail(id,detail,order_id) VALUES(2,'detail1',2);
INSERT INTO orders_detail(id,detail,order_id) VALUES(3,'detail1',3);
INSERT INTO orders_detail(id,detail,order_id) VALUES(4,'detail1',4);
INSERT INTO orders_detail(id,detail,order_id) VALUES(5,'detail1',5);
INSERT INTO orders_detail(id,detail,order_id) VALUES(6,'detail1',6);
#在mycat、dn1、dn2中运行两个表join语句
Select o.*,od.detail from orders o inner join orders_detail od on o.id=od.order_id;

2、 全局表;

在分片的情况下,当业务表因为规模而进行分片以后,业务表与这些附属的字典表之间的关联,就成了比较 棘手的问题,考虑到字典表具有以下几个特性:
1、 变动不频繁
2、 数据量总体变化不大

3、数据规模不大,很少有超过数十万条记录

鉴于此,Mycat 定义了一种特殊的表,称之为“全局表”,全局表具有以下特性:

1、 全局表的插入、更新操作会实时在所有节点上执行,保持各个分片的数据一致性

2、 全局表的查询操作,只从一个节点获取

3、全局表可以跟任何一个表进行 JOIN 操作

将字典表或者符合字典表特性的一些表定义为全局表,则从另外一个方面,很好的解决了数据JOIN 的难题。通过全局表+基于 E-R 关系的分片策略,Mycat 可以满足 80%以上的企业应用开发

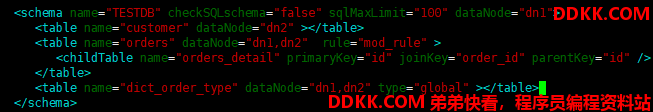

#修改 schema.xml 配置文件
…
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" >
        <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" />
</table>
<table name="dict_order_type" dataNode="dn1,dn2" type="global" ></table>
…



#在 dn2 创建 dict_order_type 表
#重启 Mycat
#访问 Mycat 向 dict_order_type 表插入数据
INSERT INTO dict_order_type(id,order_type) VALUES(101,'type1');
INSERT INTO dict_order_type(id,order_type) VALUES(102,'type2');

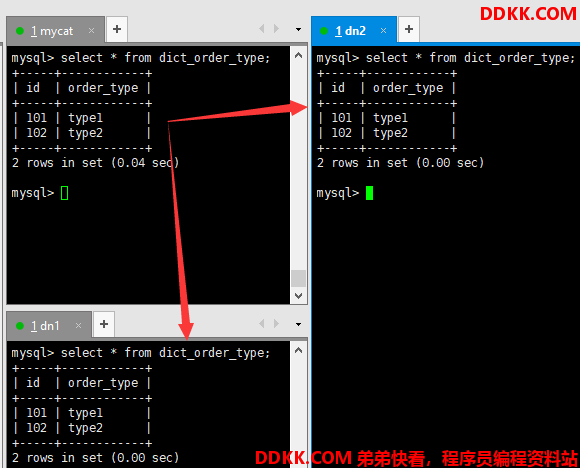

#在Mycat、dn1、dn2中查询表数据



5.3 常用分片规则

1、取模

此规则为对分片字段求摸运算。也是水平分表最常用规则。5.1 配置分表中,orders 表采用了此规则。

2、分片枚举

通过在配置文件中配置可能的枚举id,自己配置分片,本规则适用于特定的场景,比如有些业务需要按照省份或区县来做保存,而全国省份区县固定的,这类业务使用本条规则。

(1)修改schema.xml配置文件

<table name="orders_ware_info" dataNode="dn1,dn2" rule="sharding_by_intfile" ></table>

(2)修改rule.xml配置文件

<tableRule name="sharding_by_intfile">
        <rule>
                <columns>areacode</columns>
                <algorithm>hash-int</algorithm>
        </rule>
</tableRule>
…
<function name="hash-int" class="io.mycat.route.function.PartitionByFileMap">
        <property name="mapFile">partition-hash-int.txt</property>
        <property name="type">1</property>
        <property name="defaultNode">0</property>
</function>
  • columns:分片字段,algorithm:分片函数
  • mapFile:标识配置文件名称,type:0为int型、非0为String,
  • defaultNode:默认节点:小于 0 表示不设置默认节点,大于等于 0 表示设置默认节点,
  • 设置默认节点如果碰到不识别的枚举值,就让它路由到默认节点,如不设置不识别就报错

(3)修改partition-hash-int.txt配置文件

110=0
120=1

(4)重启 Mycat

(5)访问Mycat创建表

#订单归属区域信息表
CREATE TABLE orders_ware_info(
  id INT AUTO_INCREMENT comment '编号',
  order_id INT comment '订单编号',
  address VARCHAR(200) comment '地址',
  areacode VARCHAR(20) comment '区域编号',
  PRIMARY KEY(id)
);

(6)插入数据

INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (1,1,'北京','110');
INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (2,2,'天津','120');

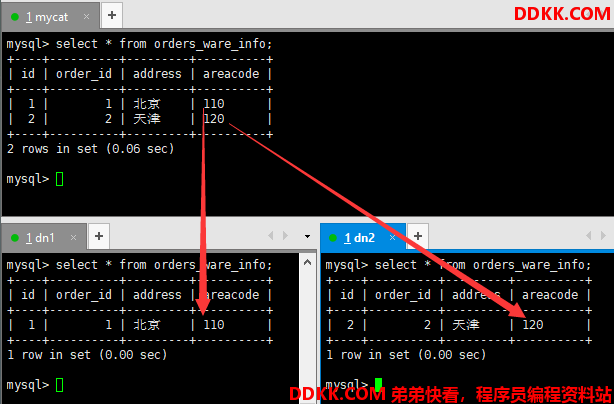

(7)查询Mycat、dn1、dn2可以看到数据分片效果



3、范围约定

此分片适用于,提前规划好分片字段某个范围属于哪个分片。

(1)修改schema.xml配置文件

<table name="payment_info" dataNode="dn1,dn2" rule="auto_sharding_long" ></table>

(2)修改rule.xml配置文件

<tableRule name="auto_sharding_long">
<rule>
<columns>order_id</columns>
<algorithm>rang-long</algorithm>
</rule>
</tableRule>
…
<function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong">
<property name="mapFile">autopartition-long.txt</property>
<property name="defaultNode">0</property>
</function>
  • columns:分片字段,algorithm:分片函数
  • mapFile:标识配置文件名称
  • defaultNode:默认节点:小于 0 表示不设置默认节点,大于等于 0 表示设置默认节点,
  • 设置默认节点如果碰到不识别的枚举值,就让它路由到默认节点,如不设置不识别就报错

(3)修改autopartition-long.txt配置文件

0-102=0
103-200=1

(4)重启 Mycat
(5)访问Mycat创建表

#支付信息表
CREATE TABLE payment_info(
  id INT AUTO_INCREMENT comment '编号',
  order_id INT comment '订单编号',
  payment_status INT comment '支付状态',
  PRIMARY KEY(id)
);

(6)插入数据

INSERT INTO payment_info (id,order_id,payment_status) VALUES (1,101,0);
INSERT INTO payment_info (id,order_id,payment_status) VALUES (2,102,1);
INSERT INTO payment_info (id,order_id ,payment_status) VALUES (3,103,0);
INSERT INTO payment_info (id,order_id,payment_status) VALUES (4,104,1);

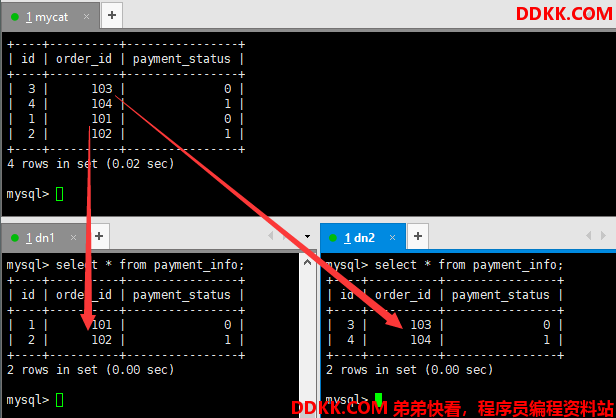

(7)查询Mycat、dn1、dn2可以看到数据分片效果



4、按日期(天)分片

此规则为按天分片。设定时间格式、范围

(1)修改schema.xml配置文件

<table name="login_info" dataNode="dn1,dn2" rule="sharding_by_date" ></table>

(2)修改rule.xml配置文件

<tableRule name="sharding_by_date">
<rule>
<columns>login_date</columns>
<algorithm>shardingByDate</algorithm>
</rule>
</tableRule>
…
<function name="shardingByDate" class="io.mycat.route.function.PartitionByDate">
<property name="dateFormat">yyyy-MM-dd</property>
<property name="sBeginDate">2019-01-01</property>
<property name="sEndDate">2019-01-04</property>
<property name="sPartionDay">2</property>
</function>
  • columns:分片字段,algorithm:分片函数
  • dateFormat :日期格式
  • sBeginDate :开始日期
  • sEndDate:结束日期,则代表数据达到了这个日期的分片后循环从开始分片插入
  • sPartionDay :分区天数,即默认从开始日期算起,分隔 2 天一个分区

(3)重启 Mycat
(4)访问Mycat创建表

#用户信息表
CREATE TABLE login_info(
  id INT AUTO_INCREMENT comment '编号',
  user_id INT comment '用户编号',
  login_date date comment '登录日期',
  PRIMARY KEY(id)
);

(5)插入数据

INSERT INTO login_info(id,user_id,login_date) VALUES (1,101,'2019-01-01');
INSERT INTO login_info(id,user_id,login_date) VALUES (2,102,'2019-01-02');
INSERT INTO login_info(id,user_id,login_date) VALUES (3,103,'2019-01-03');
INSERT INTO login_info(id,user_id,login_date) VALUES (4,104,'2019-01-04');
INSERT INTO login_info(id,user_id,login_date) VALUES (5,103,'2019-01-05');
INSERT INTO login_info(id,user_id,login_date) VALUES (6,104,'2019-01-06');

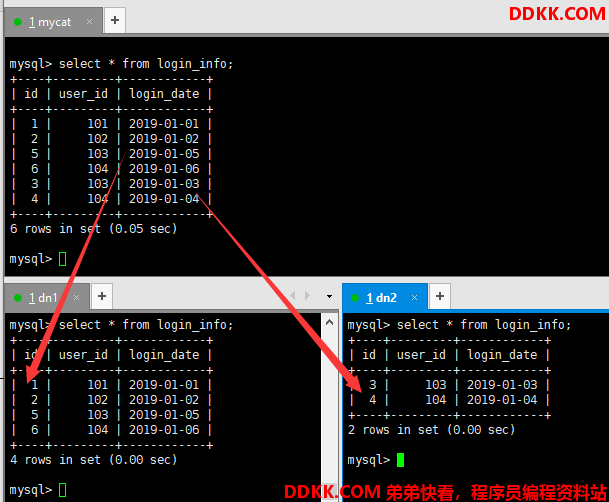

(6)查询Mycat、dn1、dn2可以看到数据分片效果



5.4 、全局序列

在实现分库分表的情况下,数据库自增主键已无法保证自增主键的全局唯一。为此,Mycat 提供了全局 sequence,并且提供了包含本地配置和数据库配置等多种实现方式

1、本地文件

此方式 Mycat 将 sequence 配置到文件中,当使用到 sequence 中的配置后,Mycat 会更下classpath 中的 sequence_conf.properties 文件中 sequence 当前的值。

  • 优点:本地加载,读取速度较快
  • 缺点:抗风险能力差,Mycat 所在主机宕机后,无法读取本地文件。

2、 数据库方式;

利用数据库一个表 来进行计数累加。但是并不是每次生成序列都读写数据库,这样效率太低。Mycat 会预加载一部分号段到 Mycat 的内存中,这样大部分读写序列都是在内存中完成的。如果内存中的号段用完了 Mycat 会再向数据库要一次。

问:那如果 Mycat 崩溃了 ,那内存中的序列岂不是都没了?是的。如果是这样,那么 Mycat 启动后会向数据库申请新的号段,原有号段会弃用。也就是说如果 Mycat 重启,那么损失是当前的号段没用完的号码,但是不会因此出现主键重复。

1、建库序列脚本\

#在 dn1 上创建全局序列表
CREATE TABLE MYCAT_SEQUENCE (
  NAME VARCHAR(50) NOT NULL,
  current_value INT NOT NULL,
  increment INT NOT NULL DEFAULT 100,
  PRIMARY KEY(NAME)
) ENGINE=INNODB;
#创建全局序列所需函数
DELIMITER $$
    CREATE FUNCTION mycat_seq_currval(seq_name VARCHAR(50)) RETURNS VARCHAR(64)
    DETERMINISTIC
    BEGIN
        DECLARE retval VARCHAR(64);
        SET retval="-999999999,null";
    SELECT CONCAT(CAST(current_value AS CHAR),",",CAST(increment AS CHAR)) INTO retval FROM
        MYCAT_SEQUENCE WHERE NAME = seq_name;
    RETURN retval;
END $$
DELIMITER ;
DELIMITER $$
CREATE FUNCTION mycat_seq_setval(seq_name VARCHAR(50),VALUE INTEGER) RETURNS
VARCHAR(64)
DETERMINISTIC
BEGIN
UPDATE MYCAT_SEQUENCE

SET current_value = VALUE
WHERE NAME = seq_name;
RETURN mycat_seq_currval(seq_name);
END $$
DELIMITER ;
DELIMITER $$
CREATE FUNCTION mycat_seq_nextval(seq_name VARCHAR(50)) RETURNS VARCHAR(64)
DETERMINISTIC
BEGIN
UPDATE MYCAT_SEQUENCE
SET current_value = current_value + increment WHERE NAME = seq_name;
RETURN mycat_seq_currval(seq_name);
END $$
DELIMITER ;
#初始化序列表记录
INSERT INTO MYCAT_SEQUENCE(NAME,current_value,increment) VALUES ('ORDERS', 400000,
100);



2、修改 Mycat 配置

#修改 sequence_db_conf.properties
vim sequence_db_conf.properties
#意思是 ORDERS这个序列在dn1这个节点上,具体dn1节点是哪台机子,请参考schema.xml



#修改 server.xml
vim server.xml
#全局序列类型:0-本地文件,1-数据库方式,2-时间戳方式。此处应该修改成1。



重启Mycat

③验证全局序列

#登录 Mycat,插入数据
insert into orders(id,amount,customer_id,order_type) values(next value for
MYCATSEQ_ORDERS,1000,101,102);
#查询数据

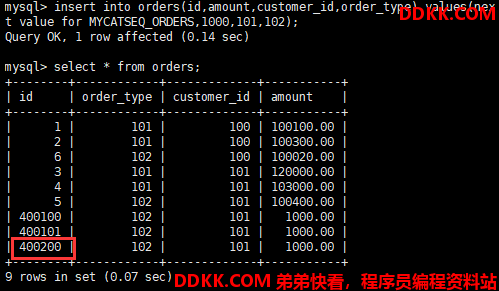

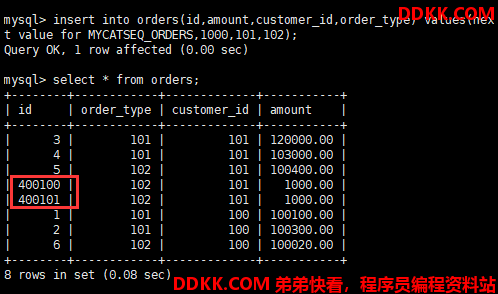

重启Mycat后,再次插入数据,再查询



3、 时间戳方式全局序列ID=64位二进制(42(毫秒)+5(机器ID)+5(业务编码)+12(重复累加)换算成十进制为18位的long类型,每毫秒可以并发12位二进制的累加;

  • 优点:配置简单
  • 缺点:18 位 ID 过长

4、 自主生成全局序列可在java项目里自己生成全局序列,如下:;

  • 根据业务逻辑组合
  • 可以利用 redis 的单线程原子性 incr 来生成序列但,自主生成需要单独在工程中用 java 代码实现,还是推荐使用 Mycat 自带全局序列。
