19、Netty入门 - Netty入站与出站机制

1.基本说明

1、netty 的组件设计:Netty的主要组件有 Channel、EventLoop、ChannelFuture、ChannelHandler、ChannelPipe 等;

2、ChannelHandler 充当了处理入站和出站数据的应用程序逻辑的容器。例如,实现 ChannelInboundHandler 接口(或 ChannelInboundHandlerAdapter),你就可以接收入站事件和数据,这些数据会被业务逻辑处理。当要给客户端发送响应时,也可以从 ChannelInboundHandler 冲刷数据。业务逻辑通常卸载一个或者多个 ChannelInboundHandler 中。ChannelOutboundHandler 原理一样,只不过它是用来处理出站数据的。

3、ChannelPipeline 提供了 ChannelHandler 链的容器。以客户端应用程序为例,如果事件的运动方向是从客户端到服务端的,那么我们称这些事件为出站的,即客户端发送服务端的数据会通过 pipeline 中的一系列 ChannelOutboundHandler,并被这些 Handler 处理,反之则称为入站的



2.编码解码器

1、当 Netty 发送或者接收一个消息的时候,就将会发生一次数据转换。入站消息会被解码:从字节转换为另一种格式(比如 java 对象);如果是出站消息,它会被编码成字节。

2、Netty 提供一系列实用的编解码器,他们都实现了 ChannelInboundHandler 或者 ChannelOutboundHandler 接口。在这些类中,channelRead 方法已经被重写了。已入站为例,对于每个从入站 Channel 读取的消息,这个方法会被调用。随后,它将调用由解码器所提供的 decode() 方法进行解码,并将已经解码的字节转发给 ChannelPipeline 中的下一个 ChannelInboundHandler。

2.1解码器 - ByteToMessageDecoder

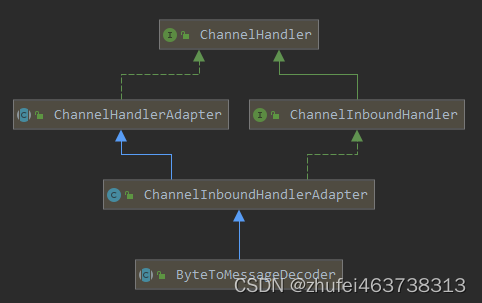

1、关系继承图



2、由于不可能知道远程节点是否会一次性发送一个完成的信息,tcp有可能出现粘包拆包的问题,这个类会对入站数据进行缓冲,直到它准备好被处理。

3、关于ByteToMessageDecoder实例分析

public class ToIntegerDecoder extends ByteToMessageDecoder {
    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        if(in.readableBytes() >=4){
            out.add(in.readInt());
        }
    }
}

说明:

1、这个例子,每次入站从 ByteBuf 读取4字节,将其解码为一个 int,然后将它添加到下一个 List 中。当没有更多元素可以被添加到该 List 中,它的内容将会发送给下一个 ChannelInboundHandler。int 在被添加到 List 中时,会被自动装箱为 Integer。在调用 readInt() 方法前必须验证所输入的 ByteBuf 是否具有足够的数据。

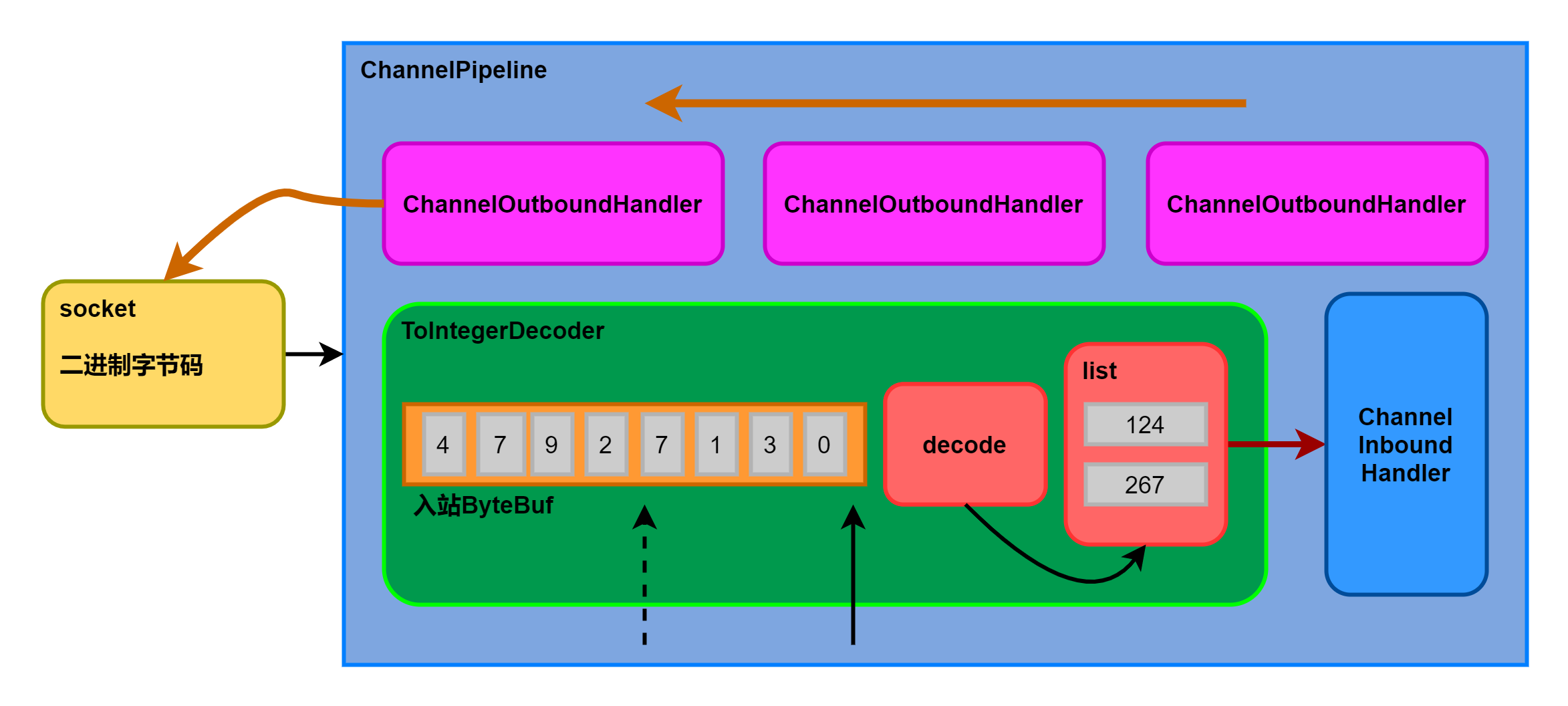

2、decode执行分析图。



2.2Netty的handler链的调用机制

要求:

1、使用自定义的编码器和解码器来说明 Netty 的 handler 调用机制。

2.2.1客户端发送给服务端

服务端代码

public class MyServer {
    public static void main(String[] args) throws InterruptedException {
        NioEventLoopGroup bossGroup = new NioEventLoopGroup(1);
        NioEventLoopGroup workerGroup = new NioEventLoopGroup(8);

        try {
            ServerBootstrap serverBootstrap = new ServerBootstrap();
            serverBootstrap.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new MyServerInitializer());

            ChannelFuture channelFuture = serverBootstrap.bind(7000).sync();
            channelFuture.channel().closeFuture().sync();

        }finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}
public class MyServerInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        // 入站的 handler 进行解码
        pipeline.addLast(new MyByteToLongDecoder());
        pipeline.addLast(new MyServerHandler());
    }
}
public class MyByteToLongDecoder extends ByteToMessageDecoder {
    /**
     * decode 会根据接收的数据,被调用多次,知道确定没有新的元素被添加到list,或者是Bytebuf 没有更多的可读字节为止
     * 如果 list out 不为空,就会将list的内容传递给下一个 channelInboundHandler 处理,该处理器的方法也会被调用多次
     *
     * @param ctx 上下文
     * @param in 入站的 ByteBuf
     * @param out List 集合,将解码后的数据传给下一个 handler 处理
     * @throws Exception
     */
    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        System.out.println("MyByteToLongDecoder 的 decode()方法被调用");
        // 因为 long 是 8 个字节,需要判断有 8 个字节,才能读取一个 long
        if(in.readableBytes() >= 8){
            out.add(in.readLong());
        }
    }
}
public class MyServerHandler extends SimpleChannelInboundHandler<Long> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, Long msg) throws Exception {
        System.out.println("从客户端" + ctx.channel().remoteAddress() + "读取到的数据到long " + msg);

    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        cause.printStackTrace();
        ctx.close();
    }
}

客户端代码

public class MyClinet {
    public static void main(String[] args) throws InterruptedException {
        NioEventLoopGroup group = new NioEventLoopGroup();

        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new MyClientInitializer());

            ChannelFuture channelFuture = bootstrap.connect("localhost", 7000).sync();
            channelFuture.channel().closeFuture().sync();

        }finally {
            group.shutdownGracefully();
        }
    }
}
public class MyClientInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        //加入一个出站的handler,对数据进行一个编码
        pipeline.addLast(new MyLongToByteEncoder());
        //加入一个自定义的handler,处理业务逻辑
        pipeline.addLast(new MyClientHandler());
    }
}
public class MyLongToByteEncoder extends MessageToByteEncoder<Long> {
    @Override
    protected void encode(ChannelHandlerContext ctx, Long msg, ByteBuf out) throws Exception {
        System.out.println("MyLongToByteEncoder 的 encode()方法被调用");
        System.out.println("msg = " + msg);
        out.writeLong(msg);
    }
}
public class MyClientHandler extends SimpleChannelInboundHandler<Long> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, Long msg) throws Exception {

    }

    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        System.out.println("MyClientHandler 发送数据");
        ctx.writeAndFlush(123456L);

        // 分析
        // 1. "abcdabcdabcdabcd" 是16个字节
        // 2. 该处理器的前一个 handler 是 MyLongToByteEncoder
        // 3. MyLongToByteEncoder 父类是 MessageToByteEncoder
        // 4. 父类 MessageToByteEncoder 中 acceptOutboundMessage(msg) 会判断当前 msg 是不是应该处理的类型,如果是就处理,不是就跳过
        // 5. 编写 Encoder 时要注意传入的数据类型和处理的数据类型需要一致
//        ctx.writeAndFlush(Unpooled.copiedBuffer("abcdabcdabcdabcd", CharsetUtil.UTF_8));
    }
}

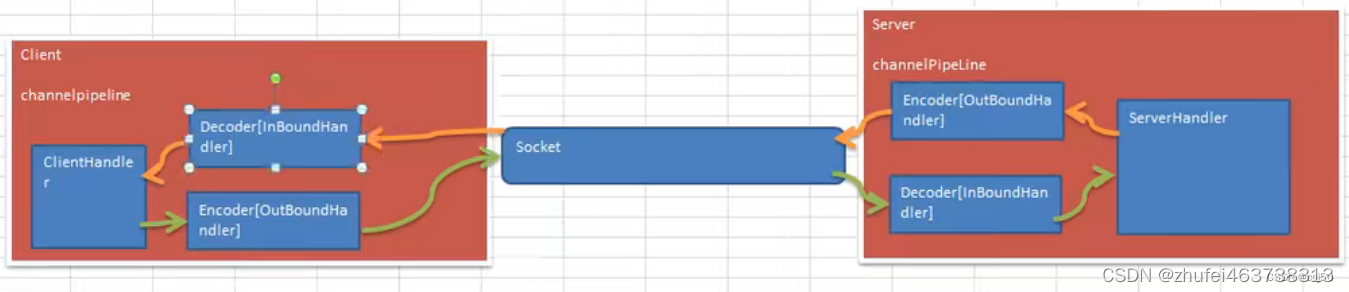

2.2.2服务端发送给客户端



客户端增加一个Decoder,服务端增加一个Encoder。

修改服务端代码

public class MyServerInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        // 入站的 handler 进行解码
        pipeline.addLast(new MyByteToLongDecoder());
        pipeline.addLast(new MyLongToByteEncoder());
        pipeline.addLast(new MyServerHandler());
    }
}
public class MyServerHandler extends SimpleChannelInboundHandler<Long> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, Long msg) throws Exception {
        System.out.println("从客户端" + ctx.channel().remoteAddress() + "读取到的数据到long " + msg);

        // 给客户端发送一个 long
        ctx.writeAndFlush(123L);
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        cause.printStackTrace();
        ctx.close();
    }
}

修改客户端代码

public class MyClientInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        pipeline.addLast(new MyLongToByteEncoder());
        pipeline.addLast(new MyByteToLongDecoder());
        pipeline.addLast(new MyClientHandler());
    }
}
public class MyClientHandler extends SimpleChannelInboundHandler<Long> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, Long msg) throws Exception {
        System.out.println("服务器的ip=" + ctx.channel().remoteAddress());
        System.out.println("服务器回送的消息:" + msg );
    }

    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        System.out.println("MyClientHandler 发送数据");
        ctx.writeAndFlush(123456L);

        // 分析
        // 1. "abcdabcdabcdabcd" 是16个字节
        // 2. 该处理器的前一个 handler 是 MyLongToByteEncoder
        // 3. MyLongToByteEncoder 父类是 MessageToByteEncoder
        // 4. 父类 MessageToByteEncoder 中 acceptOutboundMessage(msg) 会判断当前 msg 是不是应该处理的类型,如果是就处理,不是就跳过
        // 5. 编写 Encoder 时要注意传入的数据类型和处理的数据类型需要一致
//        ctx.writeAndFlush(Unpooled.copiedBuffer("abcdabcdabcdabcd", CharsetUtil.UTF_8));
    }
}

2.2.3ChannelPipeline类中的图

 * <pre>
 *                                                 I/O Request
 *                                            via {@link Channel} or
 *                                        {@link ChannelHandlerContext}
 *                                                      |
 *  +---------------------------------------------------+---------------+
 *  |                           ChannelPipeline         |               |
 *  |                                                  \|/              |
 *  |    +---------------------+            +-----------+----------+    |
 *  |    | Inbound Handler  N  |            | Outbound Handler  1  |    |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |              /|\                                  |               |
 *  |               |                                  \|/              |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |    | Inbound Handler N-1 |            | Outbound Handler  2  |    |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |              /|\                                  .               |
 *  |               .                                   .               |
 *  | ChannelHandlerContext.fireIN_EVT() ChannelHandlerContext.OUT_EVT()|
 *  |        [ method call]                       [method call]         |
 *  |               .                                   .               |
 *  |               .                                  \|/              |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |    | Inbound Handler  2  |            | Outbound Handler M-1 |    |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |              /|\                                  |               |
 *  |               |                                  \|/              |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |    | Inbound Handler  1  |            | Outbound Handler  M  |    |
 *  |    +----------+----------+            +-----------+----------+    |
 *  |              /|\                                  |               |
 *  +---------------+-----------------------------------+---------------+
 *                  |                                  \|/
 *  +---------------+-----------------------------------+---------------+
 *  |               |                                   |               |
 *  |       [ Socket.read() ]                    [ Socket.write() ]     |
 *  |                                                                   |
 *  |  Netty Internal I/O Threads (Transport Implementation)            |
 *  +-------------------------------------------------------------------+
 * </pre>

2.2.4结论

1、 不论解码器handler还是编码器handler,即接收的消息类型必须与待处理的消息类型一致,否则该handler不会被执行;

2、 在解码器进行数据解码时,需要判断缓存区(ByteBuf)的数据是否足够,否则接收到的结果和期望结果可能不一致;

3.常用其他解码器

3.1解码器-ReplayingDecoder

1、public abstract class ReplayingDecoder extends ByteToMessageDecoder

2、ReplayingDecoder扩展了ReplayingDecoder类,使用这个类,我们不必调用 readableBytes()方法。参数S指定了用户状态管理的类型,其中Void代表不需要状态管理。

3、应用实例:使用 ReplayingDecoder 编写解码器,对前面的案例进行简化。

代码修改如下:

public class MyByteToLongDecoder2 extends ReplayingDecoder<Void> {
    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        System.out.println("MyByteToLongDecoder2 的 decode()方法被调用");
        // 在ReplayingDecoder 不需要判断数据是否足够读取,内部会进行处理判断
        out.add(in.readLong());
    }
}
public class MyServerInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        // 入站的 handler 进行解码
        pipeline.addLast(new MyByteToLongDecoder2());
        pipeline.addLast(new MyLongToByteEncoder());
        pipeline.addLast(new MyServerHandler());
    }
}
public class MyClientInitializer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        pipeline.addLast(new MyLongToByteEncoder());
        pipeline.addLast(new MyByteToLongDecoder2());
        pipeline.addLast(new MyClientHandler());
    }
}

4、ReplayingDecoder使用方便,但它也有一些局限性:

  • 并不是所有的 ByteBuf 操作都被支持,如果调用了一个不被支持的方法,将会抛出一个UnsupportedOperationException。

  • ReplayingDecoder 在某些情况下可能稍慢于 ByteToMessageDecoder,例如网络缓慢并且消息格式复杂时,消息会被拆成了多个碎片,速度变慢。

3.2解码器-LineBasedFrameDecoder

LineBasedFrameDecoder:这个类在 Netty 内部也有使用,它使用行尾控制字符(\n 或者 \r\n)作为分隔符来解析数据。

3.3解码器-DelimiterBasedFrameDecoder

DelimiterBasedFrameDecoder:使用自定义的特殊字符作为消息的分隔符。

3.4 解码器-HttpObjectDecoder

HttpObjectDecoder:一个 HTTP 数据的解码器。

3.5解码器-LengthFieldBasedFrameDecoder

LengthFieldBasedFrameDecoder:通过指定长度来标识整包消息,这样就可以自动的处理粘包和半包消息。
