07、Netty入门 - NIO与零拷贝

零拷贝介绍

1、 零拷贝是网络编程的关键,很多性能优化都离不开;

2、 在Java程序中,常用的零拷贝有mmap(内存映射)和sendFile那么,他们在OS里,到底是怎么样的一个的设计?我们分析mmap和sendFile这两个零拷贝;

3、 NIO中如何使用零拷贝;

传统IO

1、Java传统IO和网络编程的一段代码

File file = new File("test.txt");
RandomAccessFile raf = new RandomAccessFile(file, "rw");
byte[] arr = new byte[(int)file.length()];
raf.read(arr);

Socket socket = new ServerSocket(8080).accept();
socket.getOutputStream().write(arr);

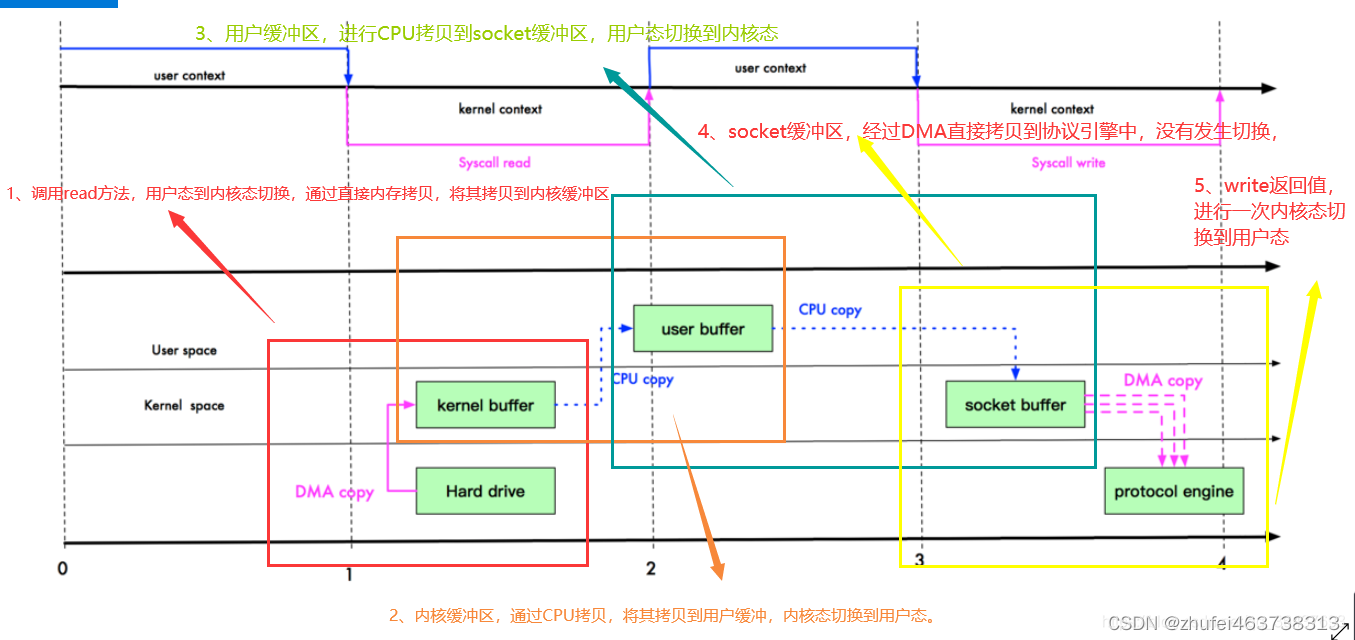

传统IO示意图



DMA:direct memory access(直接内存拷贝,不使用CPU)

mmap优化

1、 mmap通过内存映射,将文件映射到内核缓冲区,同时,用户空间可以共享内核空间的数据这样,在进行网络传输时,就可以减少内核空间到用户空间的拷贝次数;

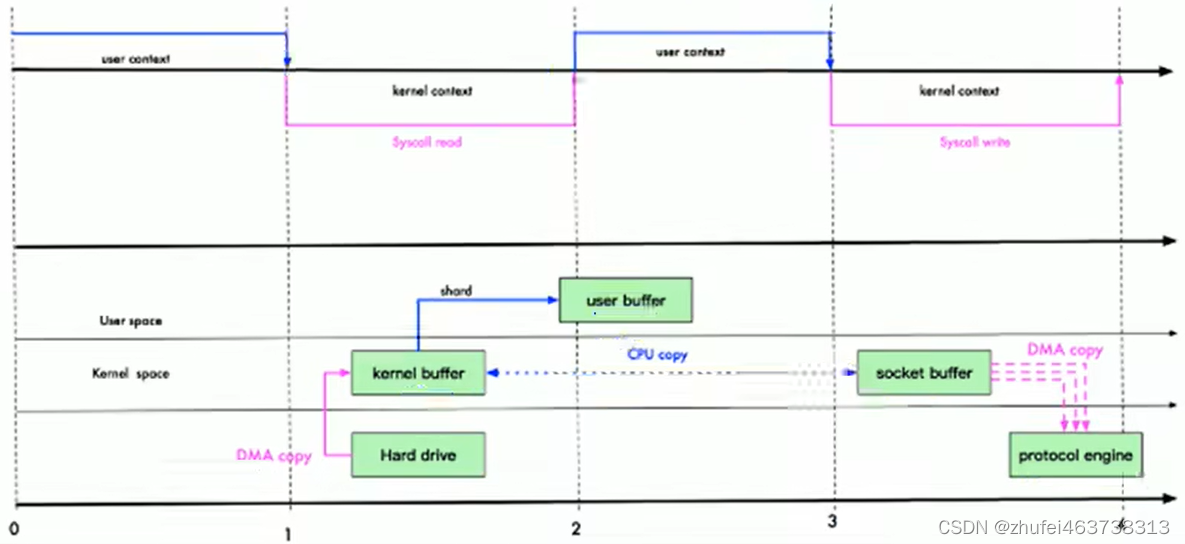

2、 mmap示意图;



sendFile优化

1、 Linux2.1版本提供了sendFile函数,其基本原理如下:数据根本不经过用户态,直接从内存缓冲区进入到SocketBuffer,同时,由于和用户态完全无关,就减少了一次上下文切换;

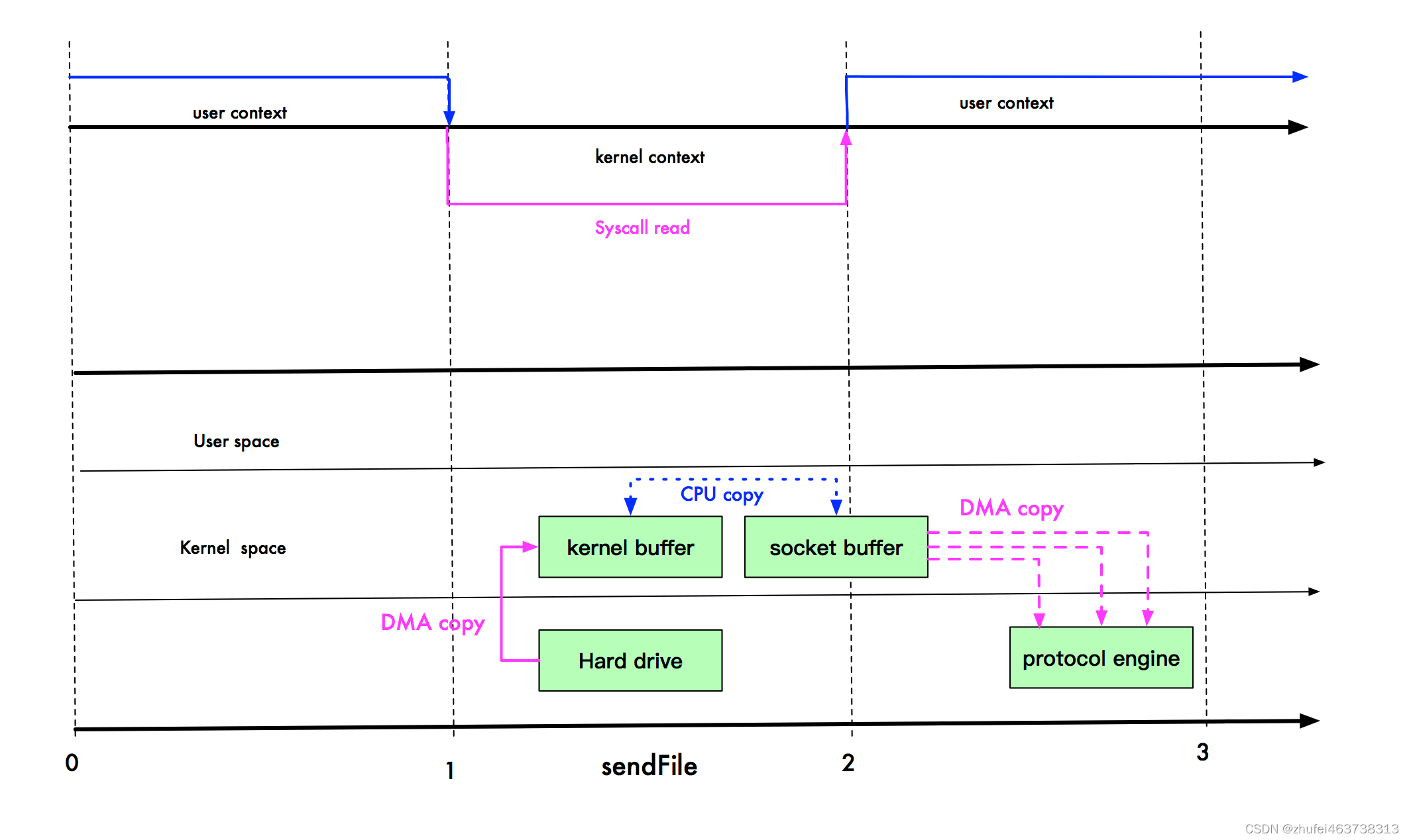

2、 sendFile示意图;



提示:零拷贝是从操作系统角度,是没有CPU拷贝。

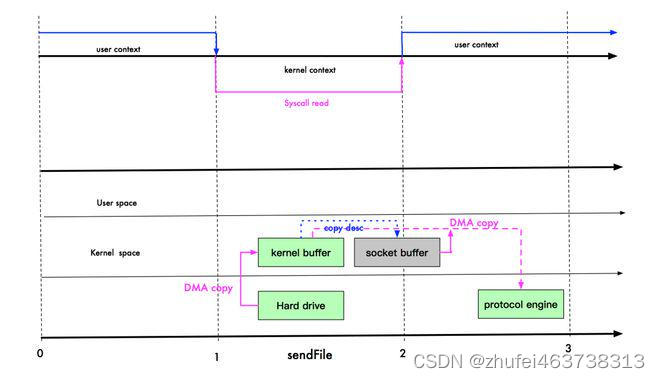

1、 Linux在2.4版本中,做了一些修改,避免了从内核缓冲区拷贝到Socketbuffer的操作,直接拷贝到协议栈,从而再一次减少了数据拷贝,具体如下图所示;



这里其实有一次CPU拷贝,kernel buffer -> socket buffer 但是,拷贝的信息很少,比如length,offset,消耗低,可以忽略。

零拷贝的再次理解

1、我们说零拷贝,是从操作系统的角度来说的。因为内核缓冲区之间,没有数据是重复的(只有kernel buffer有一份数据).

2、零拷贝不仅仅带来更少的数据复制,还能带来其他的性能优势,例如更少的上下文切换,更少的CPU缓存伪共享以及无CPU校验和计算。

mmap和sendFile的区别

1、 mmap适合小数据量读写,sendFile适合大文件传输;

2、 mmap需要4次上下文切换,3次数据拷贝;sendFile需要3次上下文切换,最少2次数据拷贝;

3、 snedFile可以利用DMA方式,减少CPU拷贝,mmap则不能(必须从内核拷贝到Socket缓冲区);

NIO零拷贝案例

需求:

1、使用传统的IO方法传递一个大文件。

2、使用NIO零拷贝方式传递(transferTo)一个大文件。

3、看看两种传递方式耗时时间分别是多少。

传统IO代码块

/**
 * 传统IO服务端
 */
public class OldIOServer {
    public static void main(String[] args) throws IOException {
        ServerSocket serverSocket = new ServerSocket(7001);
        while (true){
            Socket socket = serverSocket.accept();
            DataInputStream dataInputStream = new DataInputStream(socket.getInputStream());
            byte[] byteArray = new byte[4096];
            while (true) {
                int readCount = dataInputStream.read(byteArray, 0, byteArray.length);
                if(-1 == readCount){
                    break;
                }
            }
        }
    }
}
/**
 * 传统IO客户端
 */
public class OldIOClient {
    public static void main(String[] args) throws IOException {
        Socket socket = new Socket("localhost", 7001);
        String fileName = "chromedriver_win32.zip";
        FileInputStream inputStream = new FileInputStream(fileName);
        DataOutputStream dataOutputStream = new DataOutputStream(socket.getOutputStream());
        byte[] buffer = new byte[4096];
        long readCount;
        long total = 0;
        long startTime = System.currentTimeMillis();
        while ((readCount = inputStream.read(buffer)) >= 0){
            total += readCount;
            dataOutputStream.write(buffer);
        }
        System.out.println("发送总字节数:" + total + ",耗时:" + (System.currentTimeMillis() - startTime));
        dataOutputStream.close();
        socket.close();
        inputStream.close();
    }
}

测试结果



NIO代码块

/**
 * 服务器端
 */
public class NewIOServer {
    public static void main(String[] args) throws IOException {
        InetSocketAddress address = new InetSocketAddress(7001);
        ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();
        ServerSocket serverSocket = serverSocketChannel.socket();
        serverSocket.bind(address);
        // 创建buffer
        ByteBuffer byteBuffer = ByteBuffer.allocate(4096);
        while (true) {
            SocketChannel socketChannel = serverSocketChannel.accept();
            int readCount = 0;
            while (-1 != readCount) {
                try {
                    readCount = socketChannel.read(byteBuffer);
                }catch (Exception e){
                    e.printStackTrace();
                }
                // 倒带 position=0 mark作废
                byteBuffer.rewind();
            }
        }
    }
}
/**
 * 客户端
 */
public class NewIOClient {
    public static void main(String[] args) throws IOException {
        SocketChannel socketChannel = SocketChannel.open();
        socketChannel.connect(new InetSocketAddress("localhost", 7001));
        String fileName = "chromedriver_win32.zip";
        // 得到一个文件的channnel
        FileChannel fileChannel = new FileInputStream(fileName).getChannel();
        // 准备发送
        long startTime = System.currentTimeMillis();
        // 在linux下一个transferTo 方法就可以完成传输
        // 在 windows下一个调用transferTo 只能发送8M,就需要分段传输文件,而且要注意传输位置
        long transferCount = fileChannel.transferTo(0, fileChannel.size(), socketChannel);
        System.out.println("发送的总的字节数 = " + transferCount + " 耗时:" + (System.currentTimeMillis() - startTime));
        // 关闭
        fileChannel.close();
    }
}

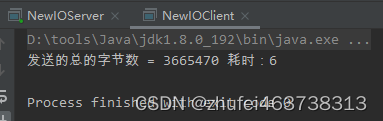

测试结果



零拷贝 AIO基本介绍

1、 JDK7引入了AsynchronousI/O,即AIO在进行I/O编程中,常用到两种模式:Reactor和ProactorJava的NIO就是Reactor,当有事件触发时,服务器端得到通知,进行相应的处理;

2、 AIO即NIO2.0,叫做异步不阻塞的IOAIO引入异步通道的概念,采用了Proactor模式,简化了程序编写,有效的请求才启动线程,它的特点是先由操作系统完成后才通知服务端程序启动线程去处理,一般适用于连接数较多且连接时间较长的应用;

3、 目前AIO还没有广泛应用,Netty也是基于NIO,而不是AIO,因此我们就不详解AIO了;

BIO、NIO、AIO对比表

BIO

NIO

AIO

IO模型

同步阻塞

同步非阻塞(多路复用)

异步非阻塞

编程难度

简单

复杂

复杂

可靠性

吞吐量

举例说明:

1、同步阻塞:到理发店理发,就一直等理发师,直到轮到自己理发。

2、同步非阻塞:到理发店理发,发现前面有其他人理发,给理发师说下,先干其他事情,一会过来看是否轮到自己。

3、异步非阻塞:给理发师打电话,让理发师上门服务,自己干其他事情,理发师自己来家里给你理发。
