05、MyCat 实战 - 垂直拆分 分库

垂直拆分——分库

一个数据库由很多表的构成,每个表对应着不同的业务,垂直切分是指按照业务将表进行分类,

分布到不同的数据库上面,这样也就将数据或者说压力分担到不同的库上面

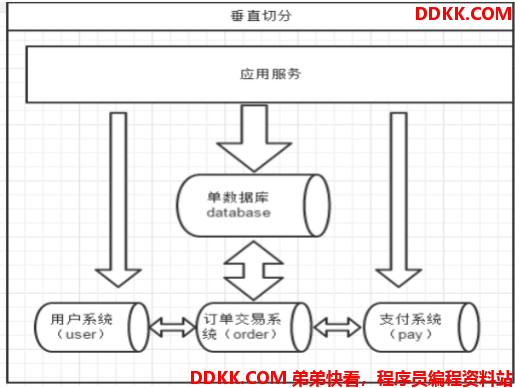

如图:



系统被切分成了,用户,订单交易,支付3个模块。

1、如何划分表

注意:在两台主机上的两个数据库中的表,不可以关联查询。

分库的原则: 有紧密关联关系的表应该在一个库里,相互没有关联关系的表可以分到不同的库里。

#客户表 rows:20万
CREATE TABLE customer(
 id INT AUTO_INCREMENT,
 NAME VARCHAR(200),
 PRIMARY KEY(id)
);
#订单表 rows:600万
CREATE TABLE orders(
 id INT AUTO_INCREMENT,
 order_type INT,
 customer_id INT,
 amount DECIMAL(10,2),
 PRIMARY KEY(id)
);
#订单详细表 rows:600万
CREATE TABLE orders_detail(
 id INT AUTO_INCREMENT,
 detail VARCHAR(2000),
 order_id INT,
 PRIMARY KEY(id)
);
#订单状态字典表 rows:20
CREATE TABLE dict_order_type(
 id INT AUTO_INCREMENT,
 order_type VARCHAR(200),
 PRIMARY KEY(id)
);

客户表分在一个数据库,另外三张都需要关联查询,分在另外一个数据库。

2 、实现分库

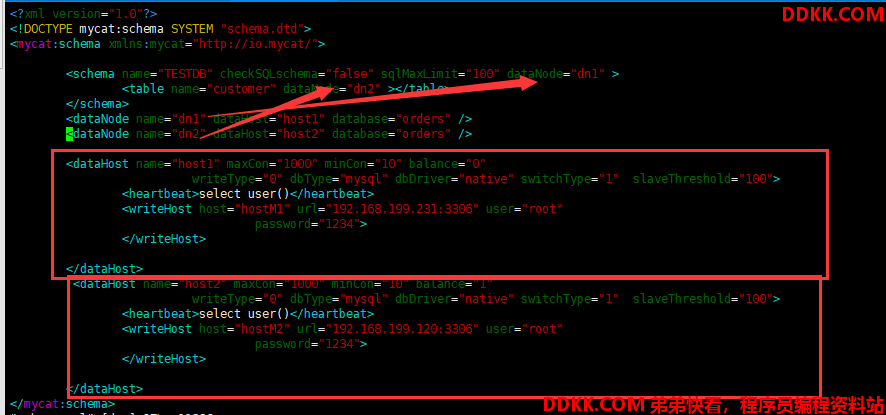

1、修改schema配置文件



:指定当前表所在的指定的节点位置(即所在的数据库)

2、新增两个数据库

分库操作不是在原来的老数据库上进行操作,需要准备两台机器分别安装新的数据库

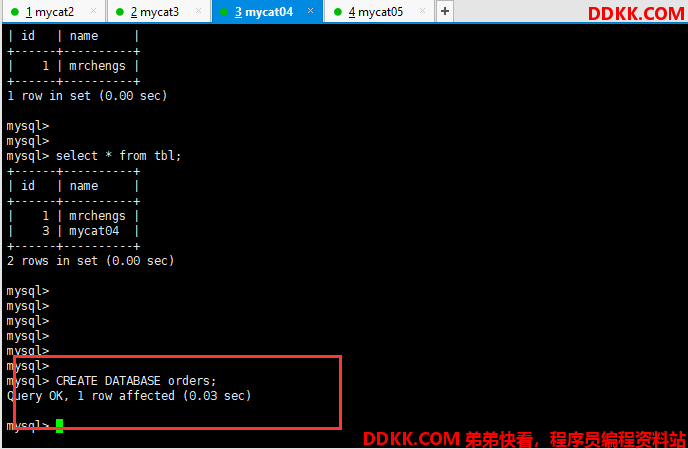

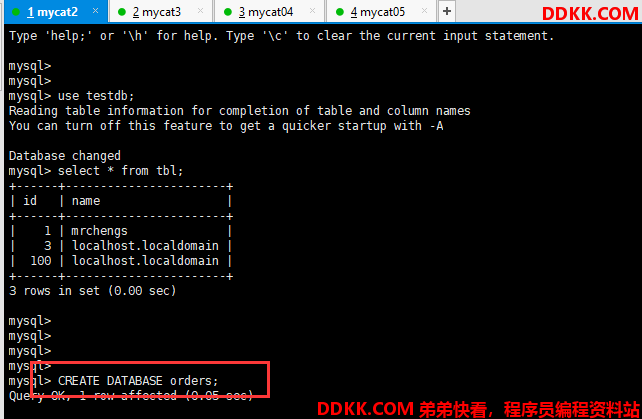

#在数据节点 dn1、dn2 上分别创建数据库 orders

CREATE DATABASE orders;





3、 启动 Mycat

./mycat console

4、 访问 Mycat 进行分库

在mycat上进行创建表

mysql> use TESTDB;
Reading table information for completion of table and column names
Youcan turn off this feature to get a quicker startup with -A

Database changed
mysql>
mysql>
mysql>

mysql> CREATE TABLE customer(
->id INT AUTO_INCREMENT,
->NAME VARCHAR(200),
->PRIMARY KEY(id)
->);
Query OK, 0 rows affected (0.14 sec)

mysql> CREATETABLE orders(

-> id INT AUTO_INCREMENT,
->order_type INT,
->customer_id INT,
->amount DECIMAL(10,2),
->PRIMARY KEY(id)
->);
Query OK, 0 rows affected (0.11 sec)

mysql> CREATE TABLE orders_detail(
->id INT AUTO_INCREMENT,
->detail VARCHAR(2000),
->order_id INT,
->PRIMARY KEY(id)
->);
Query OK, 0 rows affected (0.06 sec)

mysql> CREATE TABLE dict_order_type(
->id INT AUTO_INCREMENT,
->order_type VARCHAR(200),
->PRIMARY KEY(id)
->);
Query OK, 0 rows affected (0.04 sec)

master1上进行查询(192.168.199.231)

mysql> use orders;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
mysql> show tables;
+------------------+
| Tables_in_orders |
+------------------+
| dict_order_type  |
| orders           |
| orders_detail    |
+------------------+
3 rows in set (0.00 sec)

master2上进行查询(192.168.199.120)

mysql> use orders;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
mysql> show tables;
+------------------+
| Tables_in_orders |
+------------------+
| customer         |
+------------------+
1 row in set (0.00 sec)

此时垂直拆分成功
