之前在学习 ConfigMap/Secret 的时候,我们就遇到过 Kubernetes 里的 Volume 存储卷的概念,它使用字段 volumesvolumeMounts,相当于是给 Pod 挂载了一个“虚拟盘”,把配置信息以文件的形式注入进 Pod 供进程使用。

不过,那个时候的 Volume 只能存放较少的数据,离真正的“虚拟盘”还差得很远。

现在我们就一起来了解 Volume 的高级用法,看看 Kubernetes 管理存储资源的 API 对象 PersistentVolumePersistentVolumeClaimStorageClass然后使用本地磁盘来创建实际可用的存储卷。

1. PersistentVolume

我们在Kubernetes 集群里搭建了 WordPress 网站,但其中存在一个很严重的问题:Pod 没有持久化功能,导致 MariaDB 无法“永久”存储数据。

因为Pod 里的容器是由镜像产生的,而镜像文件本身是只读的,进程要读写磁盘只能用一个临时的存储空间,一旦 Pod 销毁,临时存储也就会立即回收释放,数据也就丢失了。

为了保证即使 Pod 销毁后重建数据依然存在,我们就需要找出一个解决方案,让 Pod 用上真正的“虚拟盘”。怎么办呢?

其实,KubernetesVolume 对数据存储已经给出了一个很好的抽象,它只是定义了有这么一个“存储卷”,而这个“存储卷”是什么类型、有多大容量、怎么存储,我们都可以自由发挥。Pod 不需要关心那些专业、复杂的细节,只要设置好 volumeMounts,就可以把 Volume 加载进容器里使用。

所以,Kubernetes 就顺着 Volume 的概念,延伸出了 PersistentVolume 对象,它专门用来表示持久存储设备,但隐藏了存储的底层实现,我们只需要知道它能安全可靠地保管数据就可以了(由于 PersistentVolume 这个词很长,一般都把它简称为 PV)。

那么,集群里的 PV 都从哪里来呢?

作为存储的抽象,PV 实际上就是一些存储设备、文件系统,比如 CephGlusterFSNFS,甚至是本地磁盘,管理它们已经超出了 Kubernetes 的能力范围,所以,一般会由系统管理员单独维护,然后再在 Kubernetes 里创建对应的 PV

要注意的是,PV 属于集群的系统资源,是和 Node 平级的一种对象,Pod 对它没有管理权,只有使用权。

2. PersistentVolumeClaim/StorageClass

现在有了 PV,我们是不是可以直接在 Pod 里挂载使用了呢?

还不行。因为不同存储设备的差异实在是太大了:有的速度快,有的速度慢;有的可以共享读写,有的只能独占读写;有的容量小,只有几百 MB,有的容量大到 TB、PB 级别……

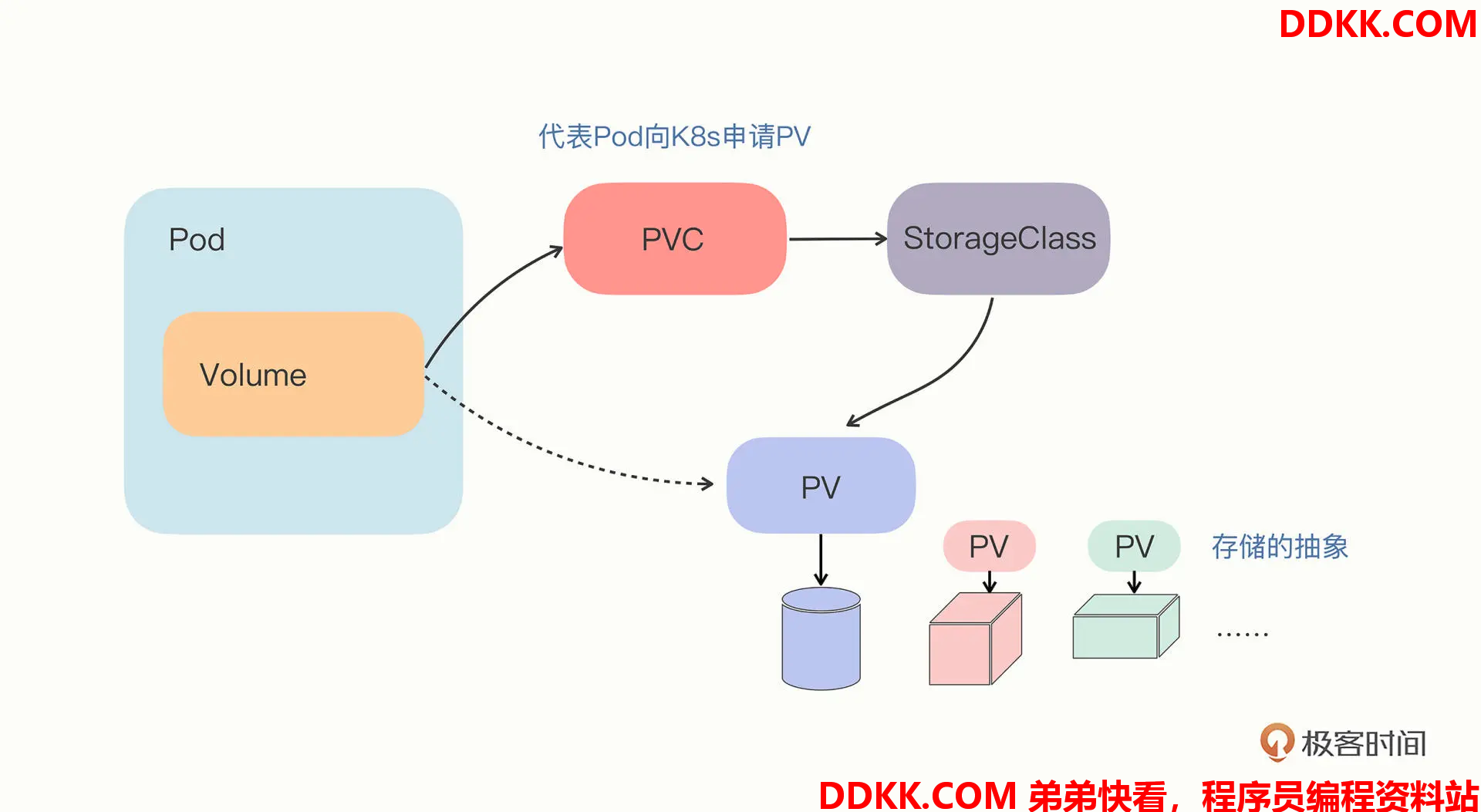

这么多种存储设备,只用一个 PV 对象来管理还是有点太勉强了,不符合“单一职责”的原则,让 Pod 直接去选择 PV 也很不灵活。于是 Kubernetes 就又增加了两个新对象,PersistentVolumeClaimStorageClass,用的还是“中间层”的思想,把存储卷的分配管理过程再次细化。

PersistentVolumeClaim,简称 PVC,从名字上看比较好理解,就是用来向 Kubernetes 申请存储资源的。PVC 是给 Pod 使用的对象,它相当于是 Pod 的代理,代表 Pod 向系统申请 PV。一旦资源申请成功,Kubernetes 就会把 PVPVC 关联在一起,这个动作叫做“绑定”(bind)。

但是,系统里的存储资源非常多,如果要 PVC 去直接遍历查找合适的 PV 也很麻烦,所以就要用到 StorageClass

StorageClass 的作用有点像之前的 IngressClass,它抽象了特定类型的存储系统(比如 Ceph、NFS),在 PVCPV 之间充当“协调人”的角色,帮助 PVC 找到合适的 PV。也就是说它可以简化 Pod 挂载“虚拟盘”的过程,让 Pod 看不到 PV 的实现细节。


如果看到这里,你觉得还是差点理解也不要着急,我们找个生活中的例子来类比一下。毕竟和常用的 CPU、内存比起来,我们对存储系统的认识还是比较少的,所以 Kubernetes 里,PVPVCStorageClass 这三个新概念也不是特别好掌握。

看例子,假设你在公司里想要 10 张纸打印资料,于是你给前台打电话讲清楚了需求。

  • “打电话”这个动作,就相当于 PVC,向 Kubernetes 申请存储资源。
  • 前台里有各种牌子的办公用纸,大小、规格也不一样,这就相当于 StorageClass。
  • 前台根据你的需要,挑选了一个品牌,再从库存里拿出一包 A4 纸,可能不止 10 张,但也能够满足要求,就在登记表上新添了一条记录,写上你在某天申领了办公用品。这个过程就是 PVC 到 PV 的绑定。
  • 而最后到你手里的 A4 纸包,就是 PV 存储对象。

3. 使用 YAML 描述 PersistentVolume

Kubernetes 里有很多种类型的 PV,我们先看看最容易的本机存储 HostPath,它和 Docker 里挂载本地目录的 -v 参数非常类似,可以用它来初步认识一下 PV 的用法。

因为Pod 会在集群的任意节点上运行,所以首先,我们要作为系统管理员在每个节点上创建一个目录,它将会作为本地存储卷挂载到 Pod 里。

为了省事,我就在 /tmp 里建立名字是 host-10m-pv 的目录,表示一个只有 10MB 容量的存储设备。

有了存储,我们就可以使用 YAML 来描述这个 PV 对象了。

不过很遗憾,你不能用 kubectl create 直接创建 PV 对象,只能用 kubectl api-resourceskubectl explain 查看 PV 的字段说明,手动编写 PVYAML 描述文件。

下面我给出一个 YAML 示例,你可以把它作为样板,编辑出自己的 PV

# host-10m-pv.yml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: host-10m-pv

spec:
  storageClassName: host-test
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 10Mi
  hostPath:
    path: /tmp/host-10m-pv/

storageClassName就是刚才说过的,对存储类型的抽象 StorageClass。这个 PV 是我们手动管理的,名字可以任意起,这里我写的是 host-test,你也可以把它改成 manualhand-work 之类的词汇。

accessModes定义了存储设备的访问模式,简单来说就是虚拟盘的读写权限,和 Linux 的文件访问模式差不多,目前 Kubernetes 里有 3 种:

  • ReadWriteOnce:存储卷可读可写,但只能被一个节点上的 Pod 挂载。
  • ReadOnlyMany:存储卷只读不可写,可以被任意节点上的 Pod 多次挂载。
  • ReadWriteMany:存储卷可读可写,也可以被任意节点上的 Pod 多次挂载。

你要注意,这 3 种访问模式限制的对象是节点而不是 Pod,因为存储是系统级别的概念,不属于 Pod 里的进程。

显然,本地目录只能是在本机使用,所以这个 PV 使用了 ReadWriteOnce

第三个字段 capacity就很好理解了,表示存储设备的容量,这里我设置为 10MB。

再次提醒你注意,Kubernetes 里定义存储容量使用的是国际标准,我们日常习惯使用的 KB/MB/GB 的基数是 1024,要写成 Ki/Mi/Gi,一定要小心不要写错了,否则单位不一致实际容量就会对不上。

最后一个字段 hostPath最简单,它指定了存储卷的本地路径,也就是我们在节点上创建的目录。用这些字段把 PV 的类型、访问模式、容量、存储位置都描述清楚,一个存储设备就创建好了。

4. 使用 YAML 描述 PersistentVolumeClaim

有了PV,就表示集群里有了这么一个持久化存储可以供 Pod 使用,我们需要再定义 PVC 对象,向 Kubernetes 申请存储。

下面这份 YAML 就是一个 PVC,要求使用一个 5MB 的存储设备,访问模式是 ReadWriteOnce

# host-5m-pvc.yml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: host-5m-pvc

spec:
  storageClassName: host-test
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 5Mi

PVC 的内容与 PV 很像,但它不表示实际的存储,而是一个“申请”或者“声明”,spec 里的字段描述的是对存储的“期望状态”。

所以PVC 里的 storageClassNameaccessModesPV 是一样的,但不会有字段 capacity,而是要用 resources.request 表示希望要有多大的容量。

这样,Kubernetes 就会根据 PVC 里的描述,去找能够匹配 StorageClass 和容量的 PV,然后把 PVPVC“绑定”在一起,实现存储的分配,和前面打电话要 A4 纸的过程差不多。

5. 在 Kubernetes 里使用 PersistentVolume

准备好了 PVPVC,就可以让 Pod 实现持久化存储了。

首先需要用 kubectl apply 创建 PV 对象:


kubectl apply -f host-10m-pv.yml

然后用kubectl get 查看它的状态:



从截图里我们可以看到,这个 PV 的容量是 10MB,访问模式是 RWOReadWriteOnce),StorageClass 是我们自己定义的 host-test,状态显示的是 Available,也就是处于可用状态,可以随时分配给 Pod 使用。

接下来我们创建 PVC,申请存储资源:


kubectl apply -f host-5m-pvc.yml
kubectl get pvc



一旦PVC 对象创建成功,Kubernetes 就会立即通过 StorageClassresources 等条件在集群里查找符合要求的 PV,如果找到合适的存储对象就会把它俩“绑定”在一起。

PVC 对象申请的是 5MB,但现在系统里只有一个 10MB 的 PV,没有更合适的对象,所以 Kubernetes 也只能把这个 PV 分配出去,多出的容量就算是“福利”了。

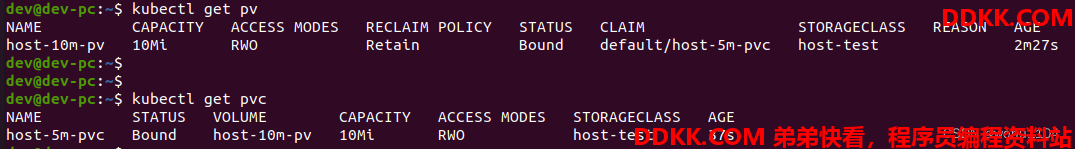

你会看到这两个对象的状态都是 Bound,也就是说存储申请成功,PVC 的实际容量就是 PV 的容量 10MB,而不是最初申请的容量 5MB。

那么,如果我们把 PVC 的申请容量改大一些会怎么样呢?比如改成 100MB:

我们先删除 PVC

kubectl delete -f host-5m-pvc.yml

查看pv 状态

 参考:
K8S PV一直Released状态的解决办法
k8s pv 一直是release状态

我们先删除之前绑定的内容

kubectl edit pv host-10m-pv


再次查看 pv 状态,已经恢复为正常可用状态



修改PVC 申请容量为 100Mi,kubctl apply 之后,再次查看 PVPVC 状态。

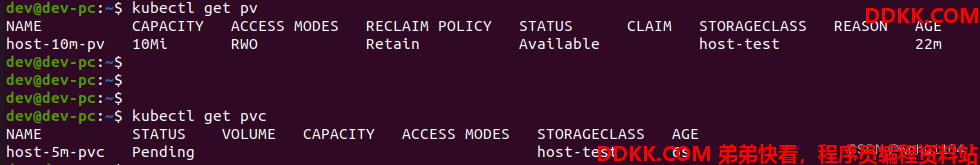

你会看到 PVC 会一直处于 Pending 状态,这意味着 Kubernetes 在系统里没有找到符合要求的存储,无法分配资源,只能等有满足要求的 PV 才能完成绑定。

6. 为 Pod 挂载 PersistentVolume

有了持久化存储,现在我们就可以为 Pod 挂载存储卷。先要在 spec.volumes 定义存储卷,然后在 containers.volumeMounts 挂载进容器。

不过因为我们用的是 PVC,所以要在 volumes 里用字段 persistentVolumeClaim 指定 PVC 的名字。
下面就是 PodYAML 描述文件,把存储卷挂载到了 Nginx 容器的 /tmp 目录:

# host-path-pod.yml
apiVersion: v1
kind: Pod
metadata:
  name: host-pvc-pod

spec:
  volumes:
  - name: host-pvc-vol
    persistentVolumeClaim:
      claimName: host-5m-pvc

  containers:
    - name: ngx-pvc-pod
      image: nginx:alpine
      ports:
      - containerPort: 80
      volumeMounts:
      - name: host-pvc-vol
        mountPath: /tmp

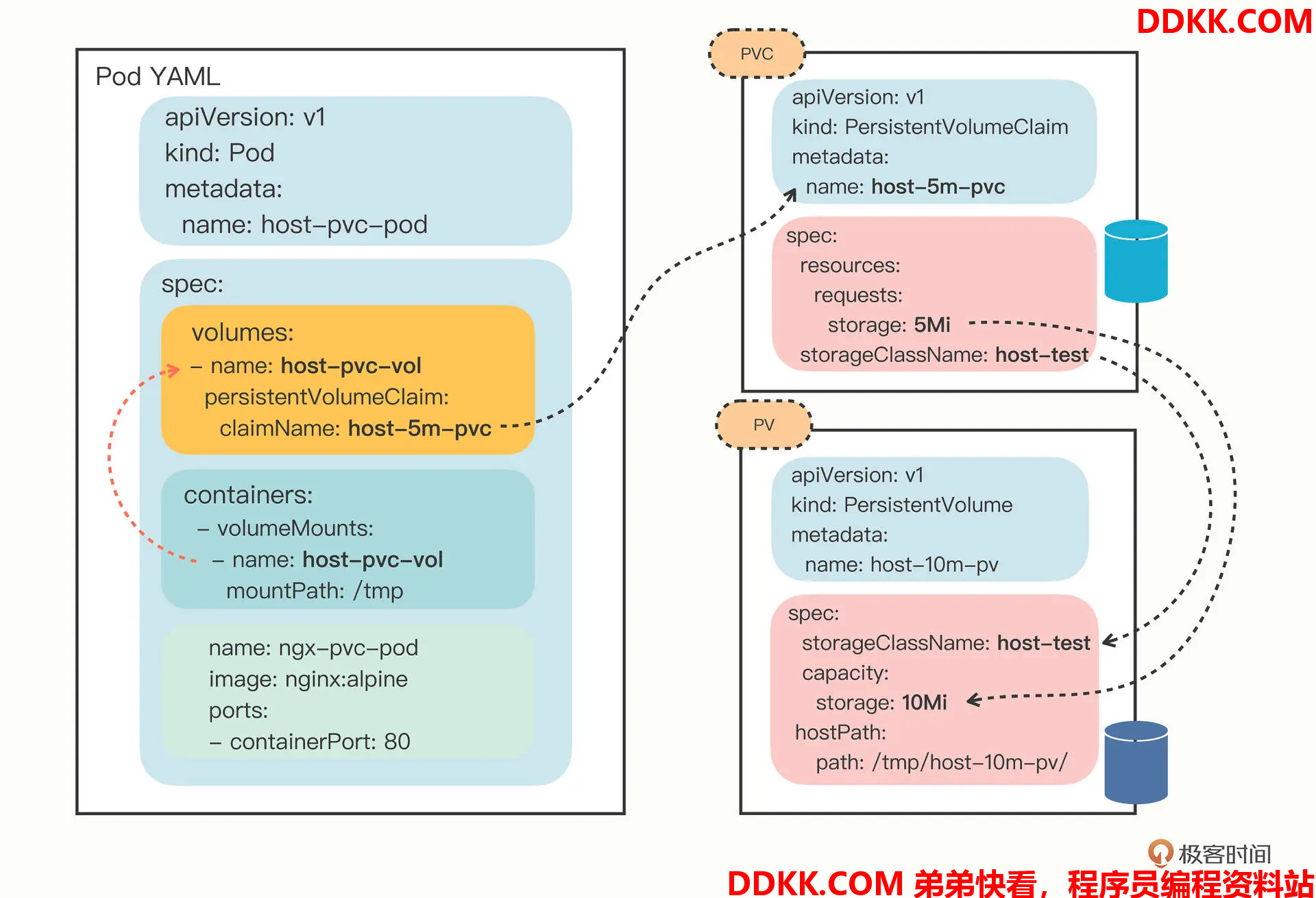

我把PodPVC/PV 的关系画成了图(省略了字段 accessModes),你可以从图里看出它们是如何联系起来的:

现在我们创建这个 Pod,查看它的状态:


kubectl apply -f host-path-pod.yml
kubectl get pod -o wide

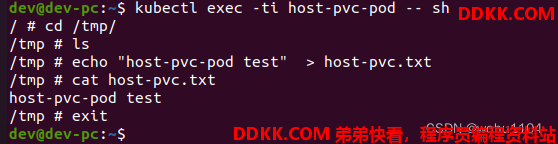

它被Kubernetes 调到了 worker 节点上,那么 PV 是否确实挂载成功了呢?让我们用 kubectl exec 进入容器,执行一些命令看看:



容器的/tmp 目录里生成了一个 host-pvc.txt 的文件,根据 PV 的定义,它就应该落在 worker 节点的磁盘上,所以我们就登录 worker 节点检查一下:



你会看到确实在 worker 节点的本地目录有一个 host-pvc.txt 的文件,再对一下时间,就可以确认是刚才在 Pod 里生成的文件。

因为Pod 产生的数据已经通过 PV 存在了磁盘上,所以如果 Pod 删除后再重新创建,挂载存储卷时会依然使用这个目录,数据保持不变,也就实现了持久化存储。

不过还有一点小问题,因为这个 PVHostPath 类型,只在本节点存储,如果 Pod 重建时被调度到了其他节点上,那么即使加载了本地目录,也不会是之前的存储位置,持久化功能也就失效了。

所以,HostPath 类型的 PV 一般用来做测试,或者是用于 DaemonSet 这样与节点关系比较密切的应用,我们下节课再讲实现真正任意的数据持久化。

7. 总结

  • PersistentVolume 简称为 PV,是 Kubernetes 对存储设备的抽象,由系统管理员维护,需要描述清楚存储设备的类型、访问模式、容量等信息。
  • PersistentVolumeClaim 简称为 PVC,代表 Pod 向系统申请存储资源,它声明对存储的要求,Kubernetes 会查找最合适的 PV 然后绑定。
  • StorageClass 抽象特定类型的存储系统,归类分组 PV 对象,用来简化 PV/PVC 的绑定过程。
  • HostPath 是最简单的一种 PV,数据存储在节点本地,速度快但不能跟随 Pod 迁移。
  • pvc 是一个申请,真正使用的是 volume ,然后 pv 以 volume 的形式挂载进 Pod 。

Kubernetes 有一种特殊形式的存储卷叫 emptyDir,它的生命周期与 Pod 相同,比容器长,但不是持久化存储,可以用作暂存或者缓存。

如果存储系统符合 CSI 标准,那么 accessModes 里还可以使用 ReadWriteOncePod 属性,只允许单个 Pod 读写,控制的粒度更精细。

1、StorageClass 是我们自己定义的 host-test,这个名字叫做host-test的StorageClass不需要我们手动创建吗?如果不需要,那么它是什么样子的存在,扮演了什么角色
答复:对于纯手工创建的PV,不需要专门的StorageClass对象,后面讲NFS等专门的存储设备会用到。
