29- Redis 实战 - 压缩列表的构成

压缩列表是 Redis 为了节约内存而开发的, 由一系列特殊编码的连续内存块组成的顺序型(sequential)数据结构。

一个压缩列表可以包含任意多个节点(entry), 每个节点可以保存一个字节数组或者一个整数值。

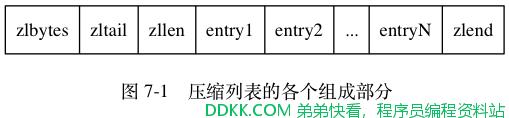

图7-1 展示了压缩列表的各个组成部分, 表 7-1 则记录了各个组成部分的类型、长度、以及用途。



表7-1 压缩列表各个组成部分的详细说明

属性 类型 长度 用途
zlbytes uint32_t 4 字节 记录整个压缩列表占用的内存字节数:在对压缩列表进行内存重分配, 或者计算 zlend 的位置时使用。
zltail uint32_t 4 字节 记录压缩列表表尾节点距离压缩列表的起始地址有多少字节: 通过这个偏移量,程序无须遍历整个压缩列表就可以确定表尾节点的地址。
zllen uint16_t 2 字节 记录了压缩列表包含的节点数量: 当这个属性的值小于 UINT16_MAX (65535)时, 这个属性的值就是压缩列表包含节点的数量; 当这个值等于 UINT16_MAX 时, 节点的真实数量需要遍历整个压缩列表才能计算得出。
entryX 列表节点 不定 压缩列表包含的各个节点,节点的长度由节点保存的内容决定。
zlend uint8_t 1 字节 特殊值 0xFF (十进制 255 ),用于标记压缩列表的末端。

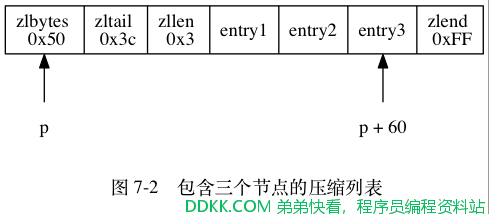

图7-2 展示了一个压缩列表示例:

  • 列表 zlbytes 属性的值为 0x50 (十进制 80), 表示压缩列表的总长为 80 字节。
  • 列表 zltail 属性的值为 0x3c (十进制 60), 这表示如果我们有一个指向压缩列表起始地址的指针 p , 那么只要用指针 p 加上偏移量 60 , 就可以计算出表尾节点 entry3 的地址。
  • 列表 zllen 属性的值为 0x3 (十进制 3), 表示压缩列表包含三个节点。

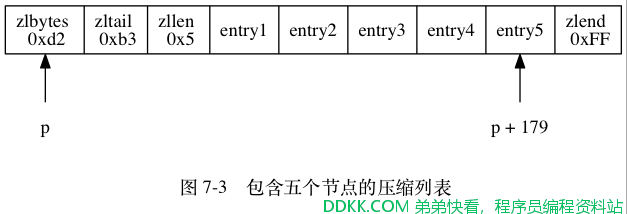

图7-3 展示了另一个压缩列表示例:

  • 列表 zlbytes 属性的值为 0xd2 (十进制 210), 表示压缩列表的总长为 210 字节。
  • 列表 zltail 属性的值为 0xb3 (十进制 179), 这表示如果我们有一个指向压缩列表起始地址的指针 p , 那么只要用指针 p 加上偏移量 179 , 就可以计算出表尾节点 entry5 的地址。
  • 列表 zllen 属性的值为 0x5 (十进制 5), 表示压缩列表包含五个节点。
