Springboot: 2.1.7.RELEASE

SpringCloud: Greenwich.SR2

1. Skywalking概述

Skywalking与2016年11月2日由国人吴晟在Github上传v1.0版本,用于提供分布式链路追踪功能,从5.x开始,成为一个功能较为完善的APM(Application Performance Management)系统,2019年4月17日从Apache孵化器毕业,正式成为Apache顶级项目。提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。官方对自己介绍是专为微服务,云原生和基于容器(Docker,Kubernetes,Mesos)架构而设计。

2. Skywalking主要功能

  • 服务,服务实例,端点指标分析
  • 根本原因分析
  • 服务拓扑图分析
  • 服务,服务实例和端点依赖性分析
  • 慢服务检测
  • 性能优化
  • 分布式跟踪和上下文传播
  • 数据库访问指标、检测慢速数据库访问语句(包括SQL)
  • 告警

3. Skywalking主要特性

  • 多种监控手段,语言探针和service mesh
  • 多语言自动探针,Java,.NET Core和Node.JS
  • 多种后端存储支持
  • 轻量高效
  • 模块化,UI、存储、集群管理多种机制可选
  • 支持告警
  • 优秀的可视化方案

4. Skywalking架构简介

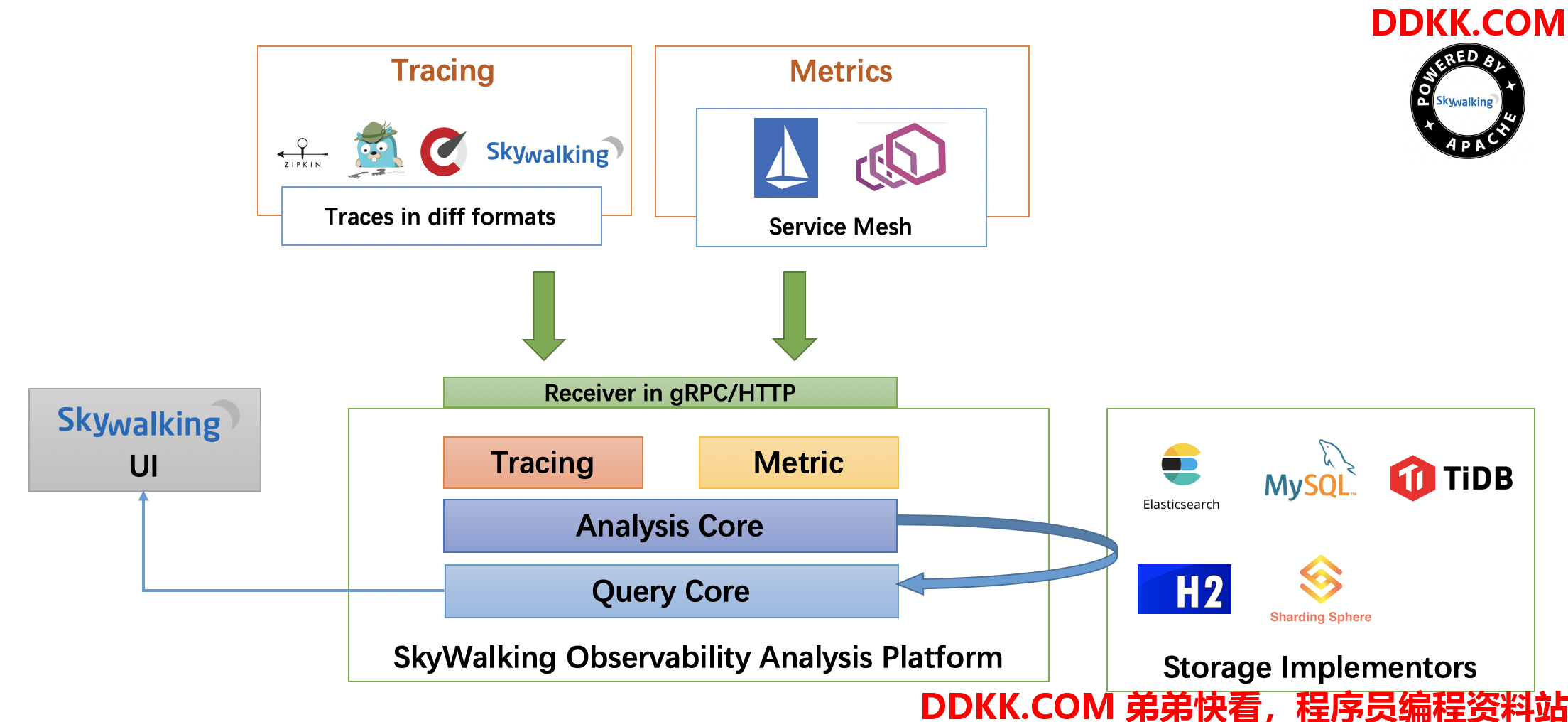

先看一下官方提供的架构图,如图:



Skywalking总体由四个部分agentcollectorwebapp-uistorage组成。图10-11从上到下是应用层接入,可以使用无入侵性的agent探针接入,通过HTTP或者gRPC讲数据发送至Skywalking分析平台collectorcollector对接受到的数据进行聚合分析,最后存储至storage中,这里支持多种存储方式,比较常用的有H2和ElasticSearch,最后可以由webapp-ui对所有的数据进行展示。

5. Spring Cloud与Skywalking实战

5.1 Skywalking部署构建

在介绍实战之前,我们先简单介绍一下Skywalking部署构建方案。

这里存储方式笔者选择使用ElasticSearch,具体版本是6.5.0,ElasticSearch的构建方式选择使用Docker,直接使用Linux搭建有点复杂,不适合初学者,使用Docker构建简单方便。

笔者构建的一些前置条件:

java:1.8
CentOS:7.6

如果当前CentOS上没有Docker环境,可以使用下面的语句快速构建:

yum install docker

当构建成功后,可以使用下面的语句查看当前Docker的版本:

docker -v

笔者这里的输出是:

Docker version 1.13.1, build 7f2769b/1.13.1

安装好Docker以后,最好配置一下国内的镜像站,否则在网络不好的情况下可能出现Docker下载失败等情况,可以使用下面的语句来修改镜像地址:

vi /etc/docker/daemon.json

笔者这里使用的是阿里云的镜像加速,如下:

{
    "registry-mirrors": ["https://xxxxxx.mirror.aliyuncs.com"]
}

各位读者可以自己去阿里云上开通自己的镜像加速,具体不多做介绍。

使用Docker构建ElasticSearch6.5.0,首先,需要下载ElasticSearch6.5.0的镜像,输入以下命令:

docker pull elasticsearch:6.5.0

等待程序下载完成,完成后就可以启动镜像了,命令如下:

docker run -d --restart=always --name es -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node" elasticsearch:6.5.0

ElasticSearch的默认启动内存是1g,如果当前服务器的内存不足1g,可以使用参数-e ES_JAVA_OPTS="-Xms256m -Xmx256m"限制ElasticSearch的启动内存大小,完整的语句如下:

docker run -d --restart=always -e ES_JAVA_OPTS="-Xms256m -Xmx256m" --name es -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node" elasticsearch:6.5.0

启动成功以后可以使用如下语句看一下是否启动成功:

docker ps

结果如图:



ElasticSearch6.5.0单节点版已经构建完成,为了方便后续操作,需要修改一个ElasticSearch的命名,输入命令docker exec -it es /bin/bash进入容器文件目录,输入vi config/elasticsearch.yml进入ElasticSearch配置文件,修改cluster.name的值,笔者这里修改为CollectorDBCluster,修改完成后,保存当前修改,输入exit退出容器文件目录,输入docker restart es重启当前容器,在浏览器输入http://192.168.44.128:9200/,看到如下信息可以证明ElasticSearch6.5.0单节点版已经在正常的运行了。

{
  "name" : "V-N2_ZQ",
  "cluster_name" : "CollectorDBCluster",
  "cluster_uuid" : "r9bFZ90WRyqSpMz80u61Yg",
  "version" : {
    "number" : "6.5.0",
    "build_flavor" : "default",
    "build_type" : "tar",
    "build_hash" : "816e6f6",
    "build_date" : "2018-11-09T18:58:36.352602Z",
    "build_snapshot" : false,
    "lucene_version" : "7.5.0",
    "minimum_wire_compatibility_version" : "5.6.0",
    "minimum_index_compatibility_version" : "5.0.0"
  },
  "tagline" : "You Know, for Search"
}

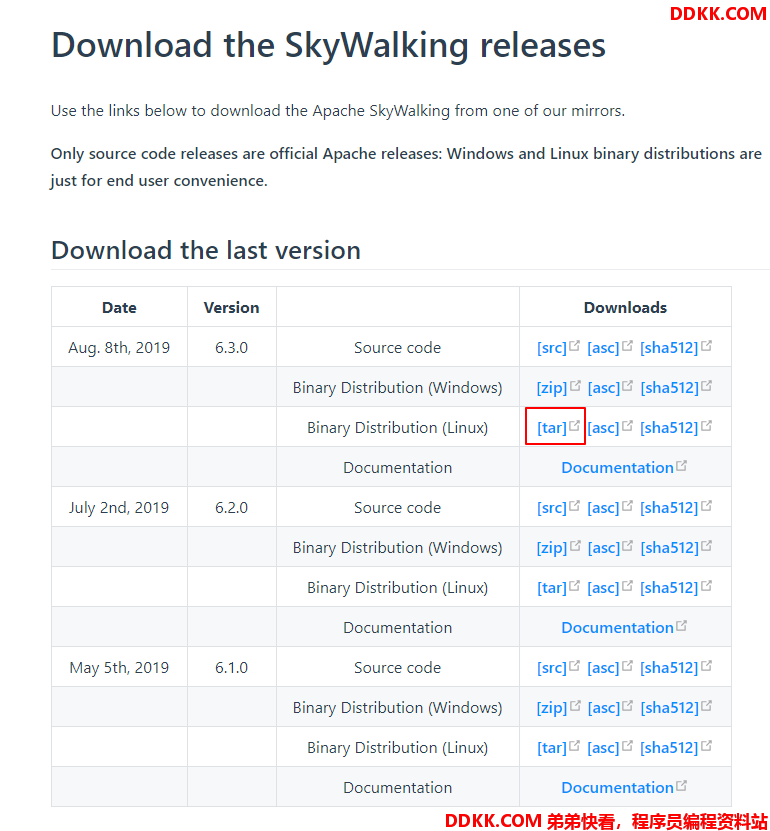

Skywalking构建,进入Skywalking官网,进入下载页面(http://skywalking.apache.org/downloads/ ),如图:

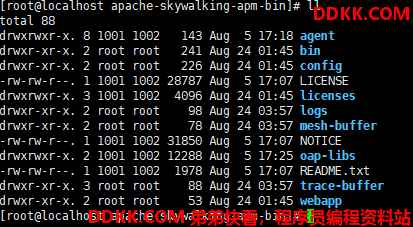

因为我们是要在CentOS上运行,所以这里选择Linux二进制版,就是已经编译好的版本,无需我们自己编译,下载至我们的CentOS后,解压可以看到目录结构,如图:



  • agent:探针相关,后面会做更加详细的介绍。
  • bin:这里放的是oapService和webappService的启动脚本,当然也有执行两个脚本的合并脚本startup.sh。

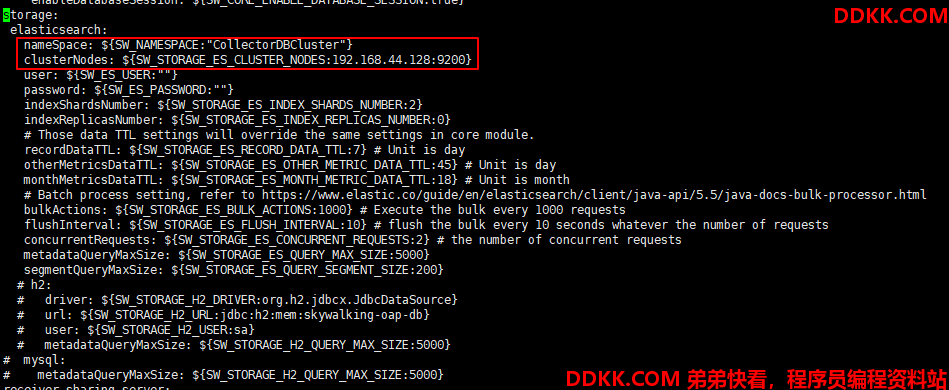

  • config:这里主要存放的是collector的配置信息,我们需要修改这里的application.yml中的有关ElasticSearch的配置,如下图:



修改storage.elasticsearch.nameSpace为我们前面构建ElasticSearch设置的cluster.name,笔者这里的值为CollectorDBCluster,同时修改storage.elasticsearch.clusterNodes为我们当前构建的ElasticSearch的地址。

  • logs:存放collector和webapp-ui生成的日志。
  • webapp:这里存放的是Skywalking展示UI的jar和配置文件。

Skywalking中默认使用的端口有8080、11800、12800,请保证这些端口未被占用,如需修改,可以修改config目录中的application.ymlwebapp目录中的webapp.yml

接下来启动collector和webapp-ui,进入bin目录中,执行命令./startup.sh,如:

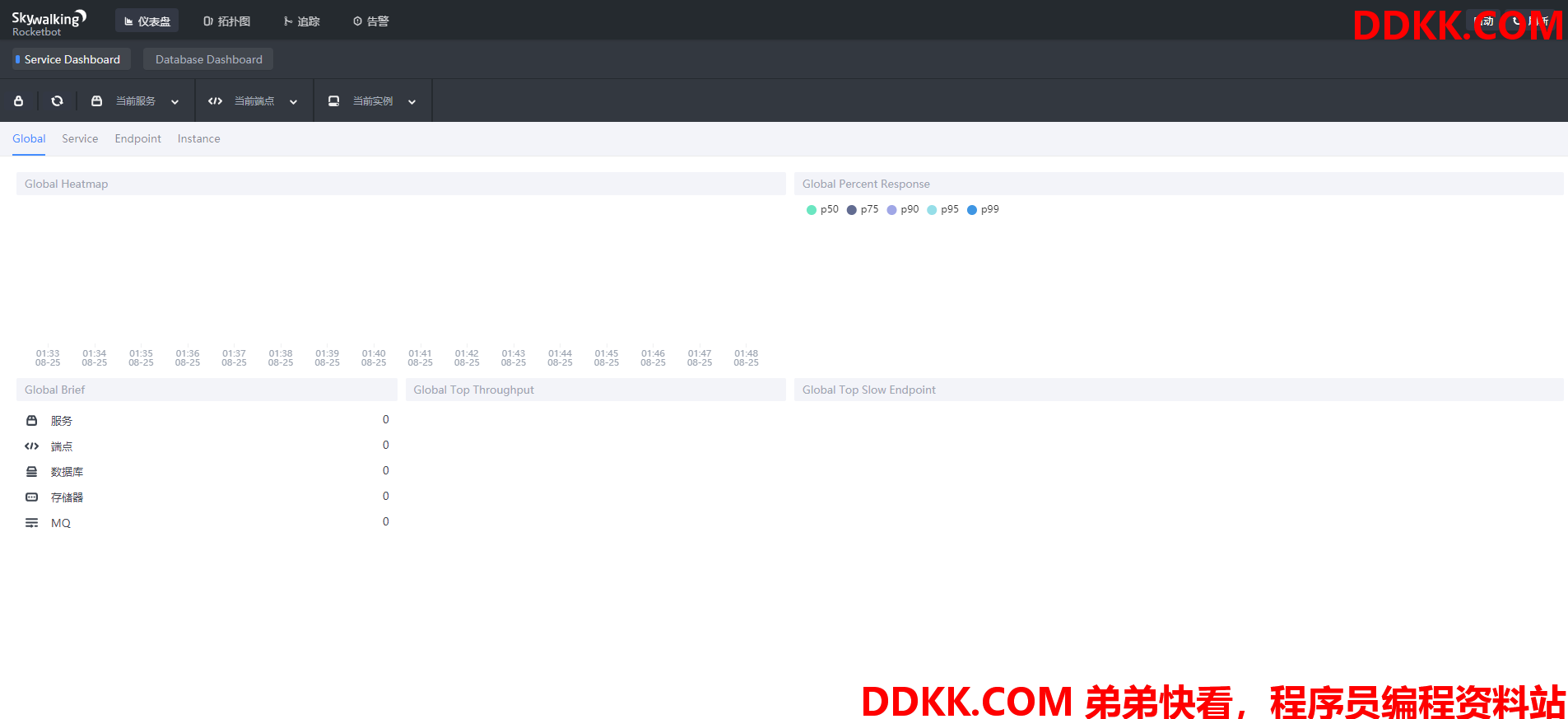

打开浏览器访问http://192.168.44.128:8080/,可以看到webapp-ui的仪表盘,如图:



Skywalking部署到这里就结束了,下面我们开始介绍Spring Cloud如何与Skywalking整合使用。

5.2 Spring Cloud整合Skywalking实战

先简单介绍一下案例内容,我们将创建4个工程,分别为Zuul-Service、Eureka-Service、Consumer-Service和Provider-Service,请求通过Zuul-Service访问至Consumer-Service再访问至Provider-Service完成一次链路调用。

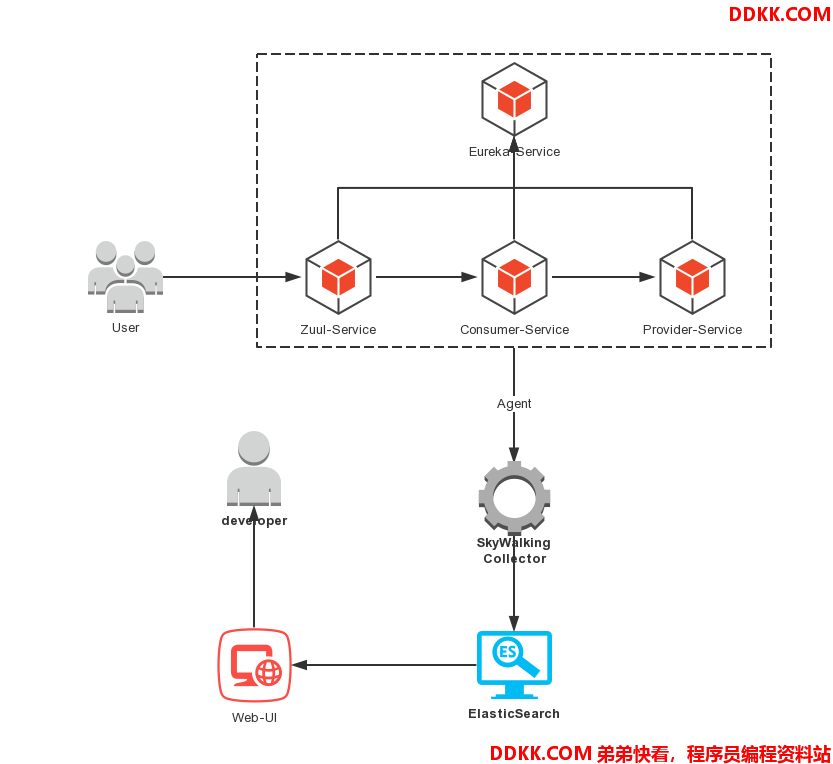

整体架构图如图:



具体实现代码列出,各位读者可以参考GitHub仓库(https://github.com/meteor1993/SpringCloudLearning/tree/master/chapter15),下面我们介绍Spring Cloud是如何与Skywalking整合的。

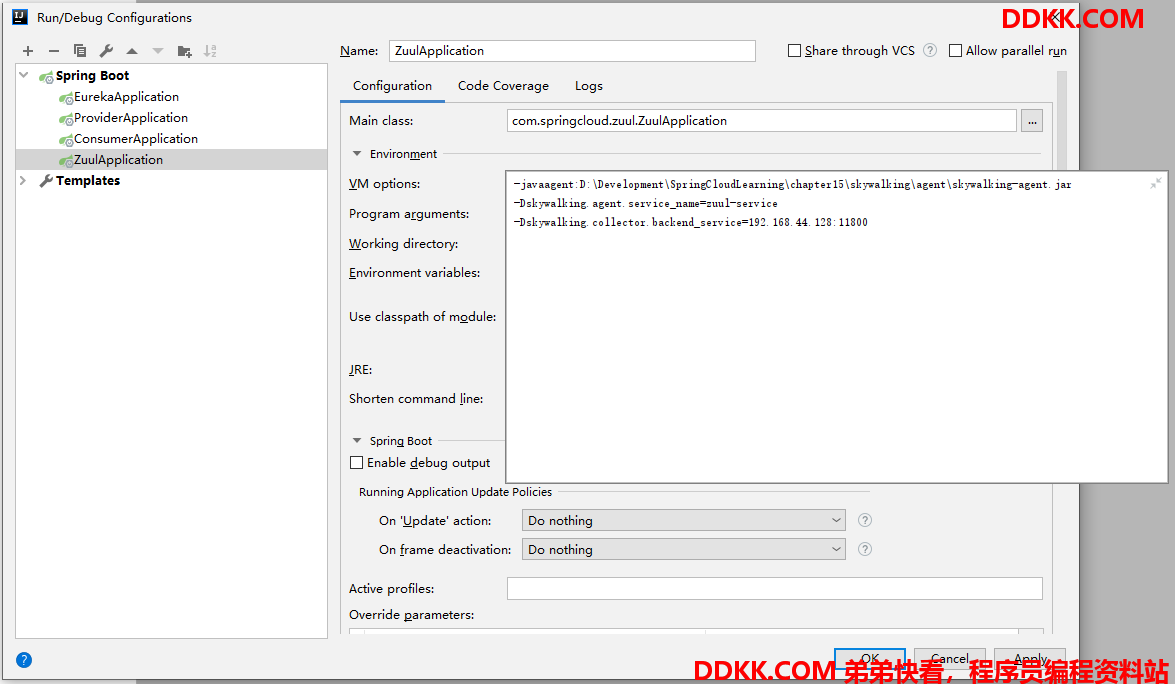

这里我们需要使用到Skywalking的探针agent,我们在工程chapter15的跟目录中新建一个文件夹,命名为skywalking,讲刚才解压的Skywalking中的agent整个文件夹copy到skywalking,这里我们启动时只需要配置javaagen命令加载agent探针即可,在idea中使用需要修改启动配置,点击右上角的Edit Configurations...,在打开的窗口中选择Environment->VM Options,配置如下脚本:

-javaagent:D:\Development\SpringCloudLearning\chapter15\skywalking\agent\skywalking-agent.jar
-Dskywalking.agent.service_name=zuul-service
-Dskywalking.collector.backend_service=192.168.44.128:11800

如图:



还可以使用java -jar的方式来加载agent探针,我们将整个maven项目打包,运行mvn install的命令,使用java -jar的方式来启动,启动命令中增加启动参数,如下:

-javaagent:D:\Development\SpringCloudLearning\chapter15\skywalking\agent\skywalking-agent.jar -Dskywalking.agent.service_name=consumer-service -Dskywalking.collector.backend_service=192.168.44.128:11800 -jar zuul-0.0.1-SNAPSHOT.jar

顺次启动四个工程后,使用浏览器访问:http://localhost:8080/client/hello?name=spring,多刷新几次后,我们再使用浏览器访问http://192.168.44.128:8080/,如



  • all_heatmap:所有服务响应时间的热点图
  • all_p99:所有服务响应时间的 p99 值

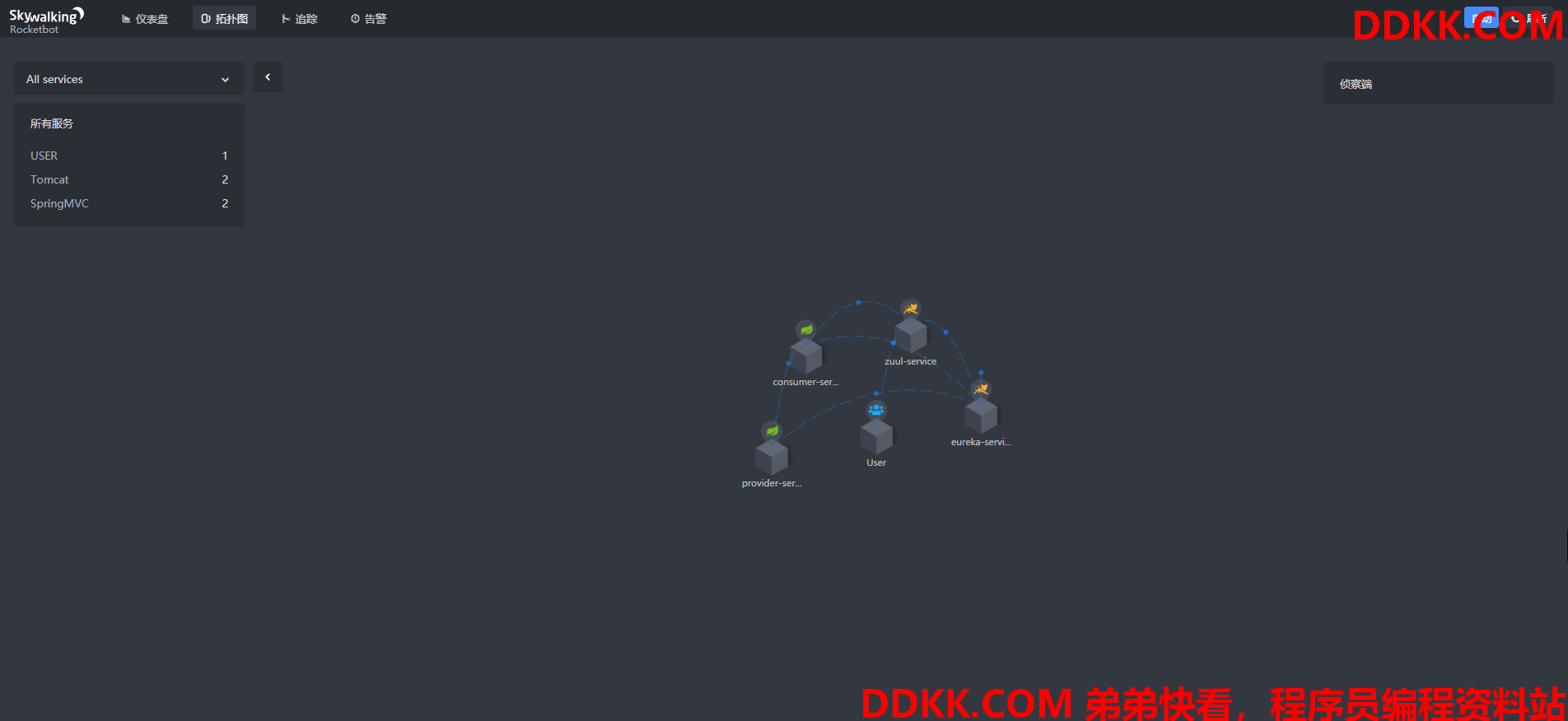

点击上边栏的拓扑图,可以看到当前我们工程的一个依赖拓扑关系,如:

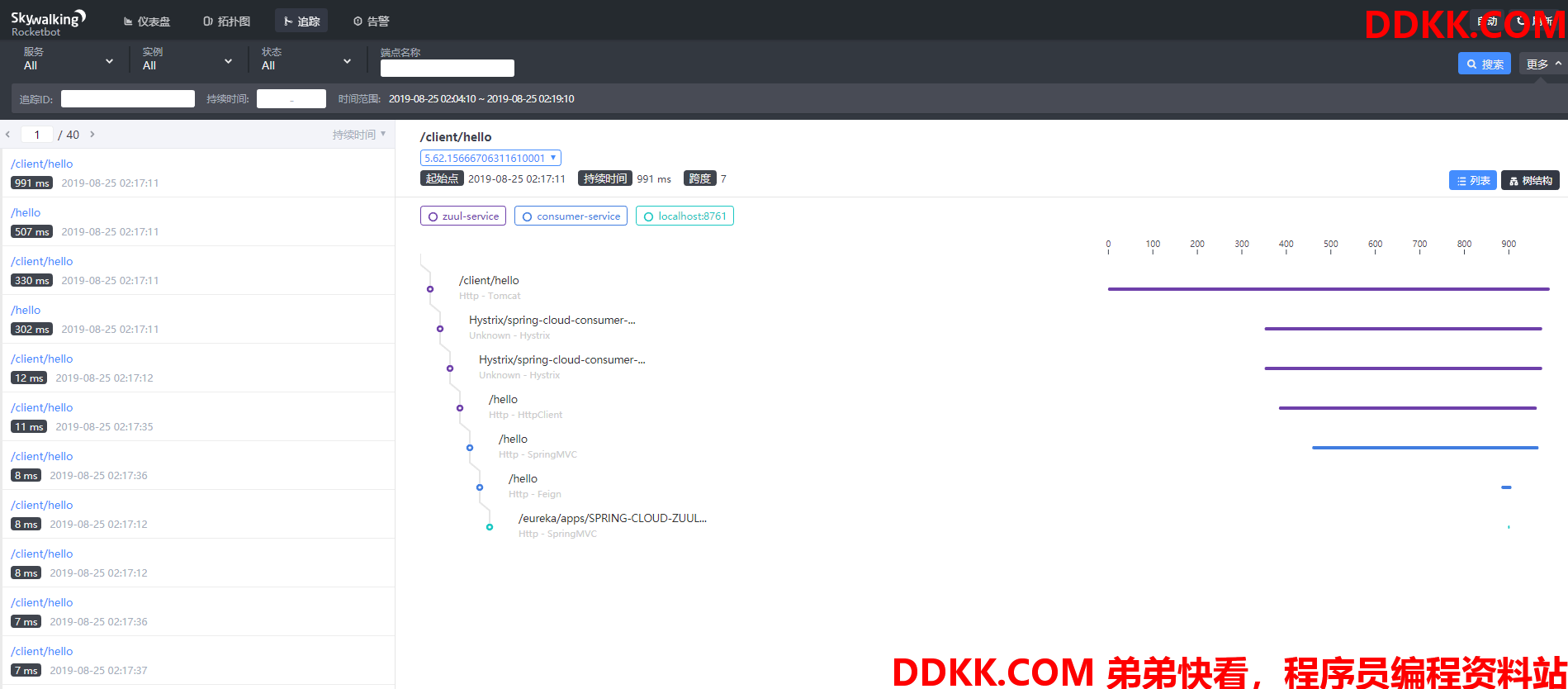

点击上边栏的追踪,可以看到左边是当前所有的访问请求,随便点击一个,可以在右边看到一个详细的链路追踪过程,如:

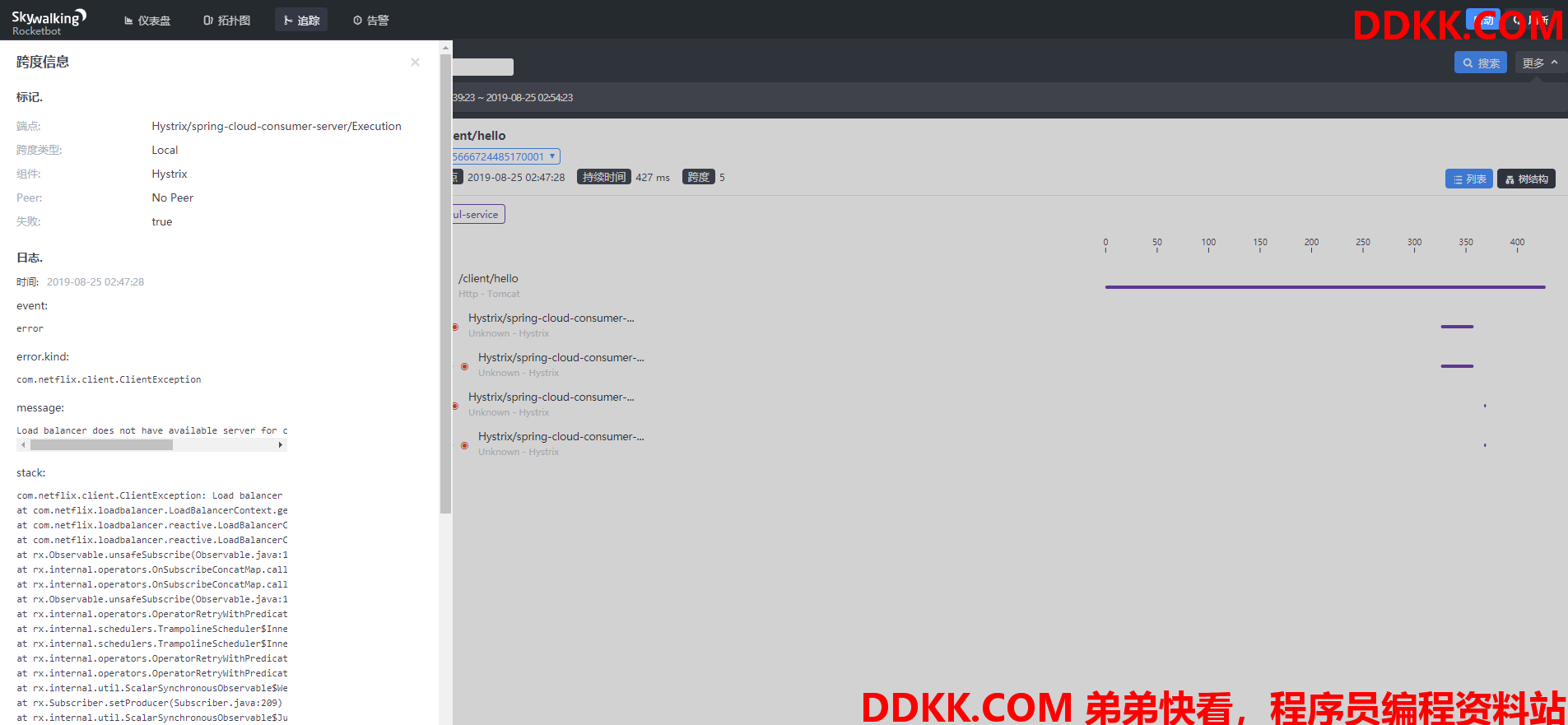

点击链路,可以看到一些标记信息,包含端点、跨度类型、成功还是失败,以及一些Exception信息,如图:

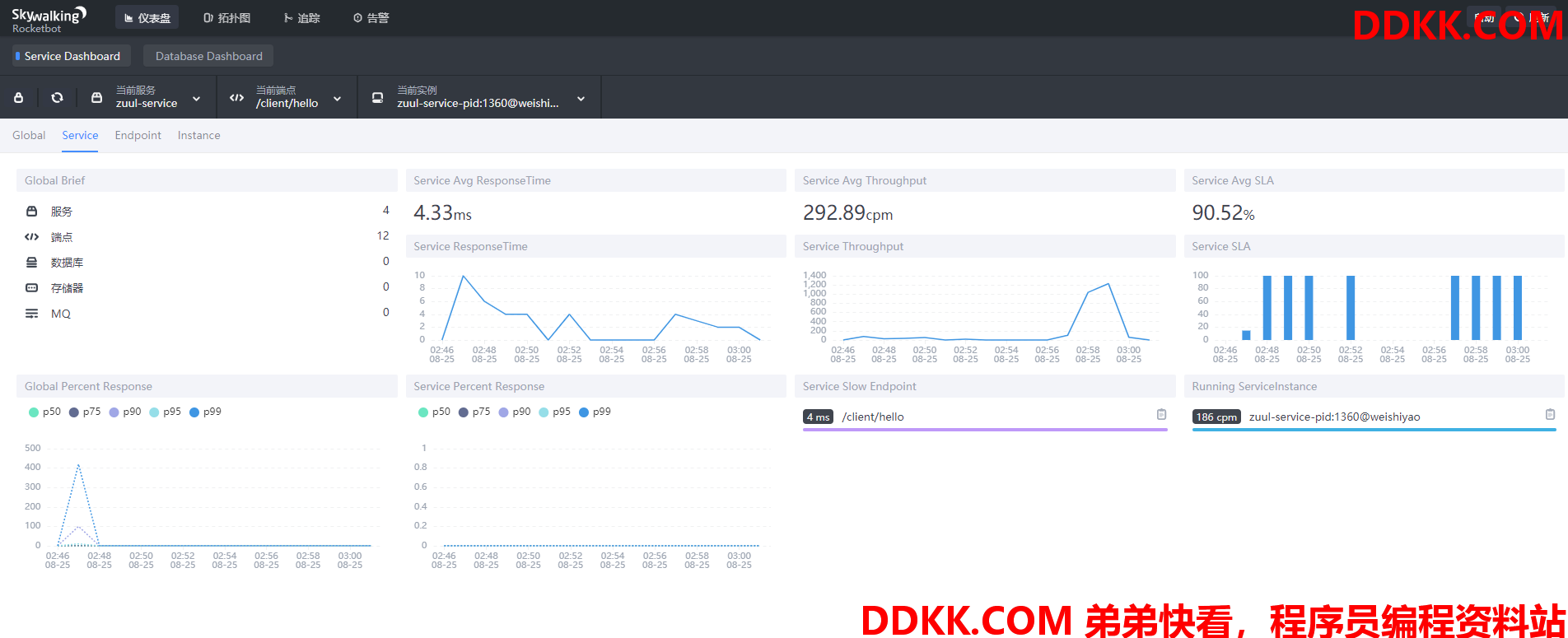

点击仪表盘页面的Service,可以看到一些服务相关的信息,如平均响应时间、平均吞吐量、平均时延统计,如图:



  • service_instance_sla:服务实例的成功率
  • service_instance_resp_time:服务实例的平均响应时间
  • service_instance_cpm:服务实例每分钟调用次数

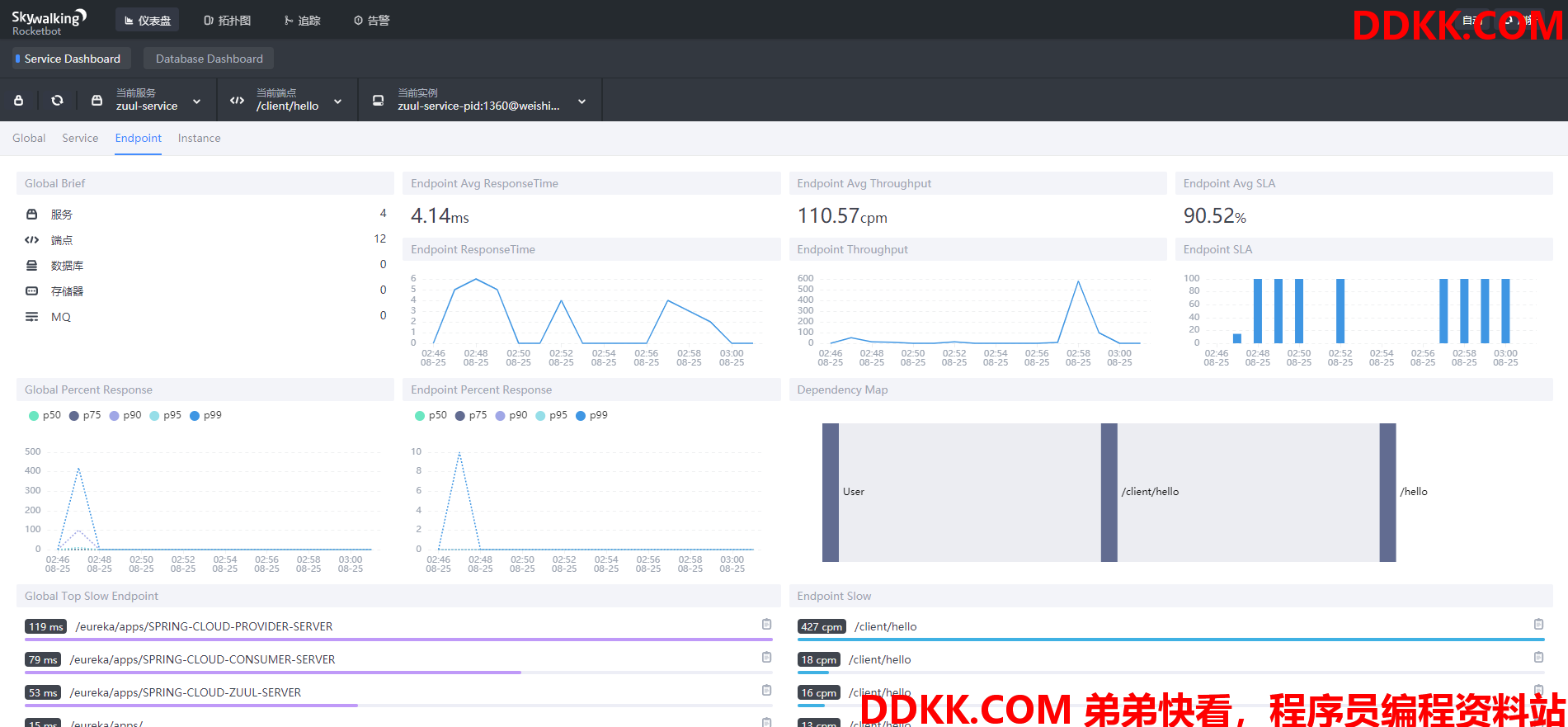

点击仪表盘页面的Endpoint,可以看到一些端点相关的信息,如图:



  • endpoint_cpm:端点每分钟调用次数
  • endpoint_avg:端点平均响应时间
  • endpoint_sla:端点成功率
  • endpoint_p99:端点响应时间的 p99 值

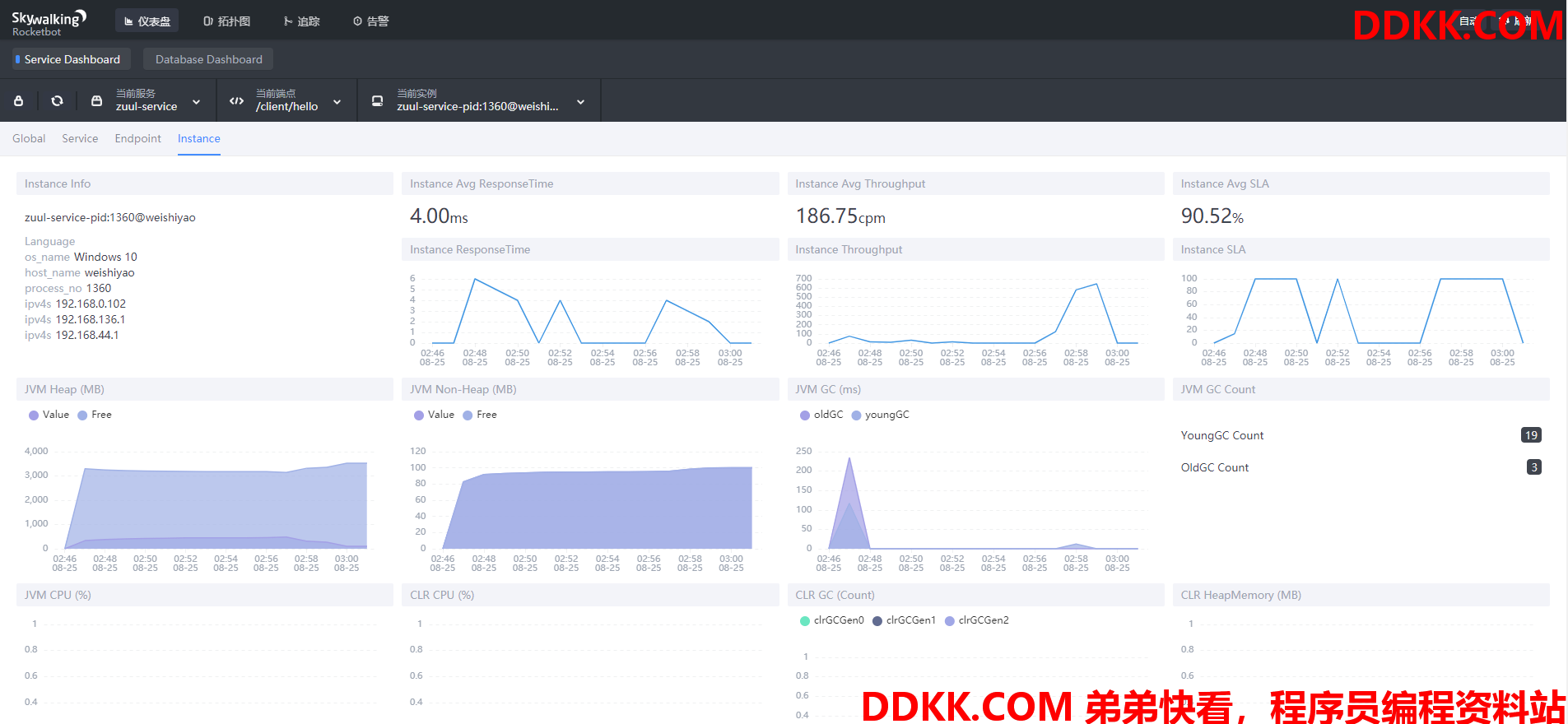

点击仪表盘页面的Instance,可以看到一些JVM相关的信息,如图:



至此,Spring Cloud与Skywalking的介绍就结束了,感兴趣的朋友可以前往Github的官方网站进行查询。

6. 小结

这里总结一下整个案例的启动顺序:

1、 启动ElasticSearch;
2、 启动collector;
3、 启动web-ui(或者使用整合脚本启动);
4、 启动Agent(Eureka、provider、consumer、zuul);
5、 应用调用;
6、 访问web-ui查看统计信息;

以上启动顺序供各位读者参考,请各位读者最好按照以上顺序启动,因为不同的组件之前其实是有相互依赖关系的,如果随意更改启动顺序可能会造成某些未知问题。
