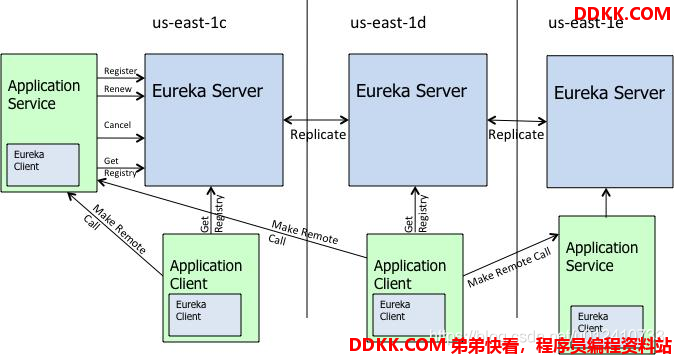

下面是官方提供的 Eureka 架构图:
对于Eureka 而言,微服务的提供者和消费者都是它的客户端,其中服务提供者关注服务注册、服务续约 和 服务下线等功能,而服务消费者关注于 服务信息的获取。下面我们来看一下 Eureka Client 的服务注册流程。
1、Eureka Client 注册流程
在DiscoveryClient 类中,服务注册操作由 register 方法完成。下面我们来看一下这个方法的定义:
DiscoveryClient#register
boolean register() throws Throwable {
EurekaHttpResponse<Void> httpResponse;
try {
httpResponse = eurekaTransport.registrationClient.register(instanceInfo);
} catch (Exception e) {
throw e;
}
return httpResponse.getStatusCode() == 204;
}
上述register 方法会在 InstanceInfoReplicator
类的 run 方法中进行执行。从操作流程上讲,上述代码的逻辑非常简单,即服务提供者先将自己注册到 Eureka 服务器中,然后根据返回的结果确定操作是否成功。显然,这里的重点代码是 eurekaTransport.registrationClient.register()
,DiscoveryClient 通过这行代码发起了远程请求。
2、Eureka Client Http 抽象

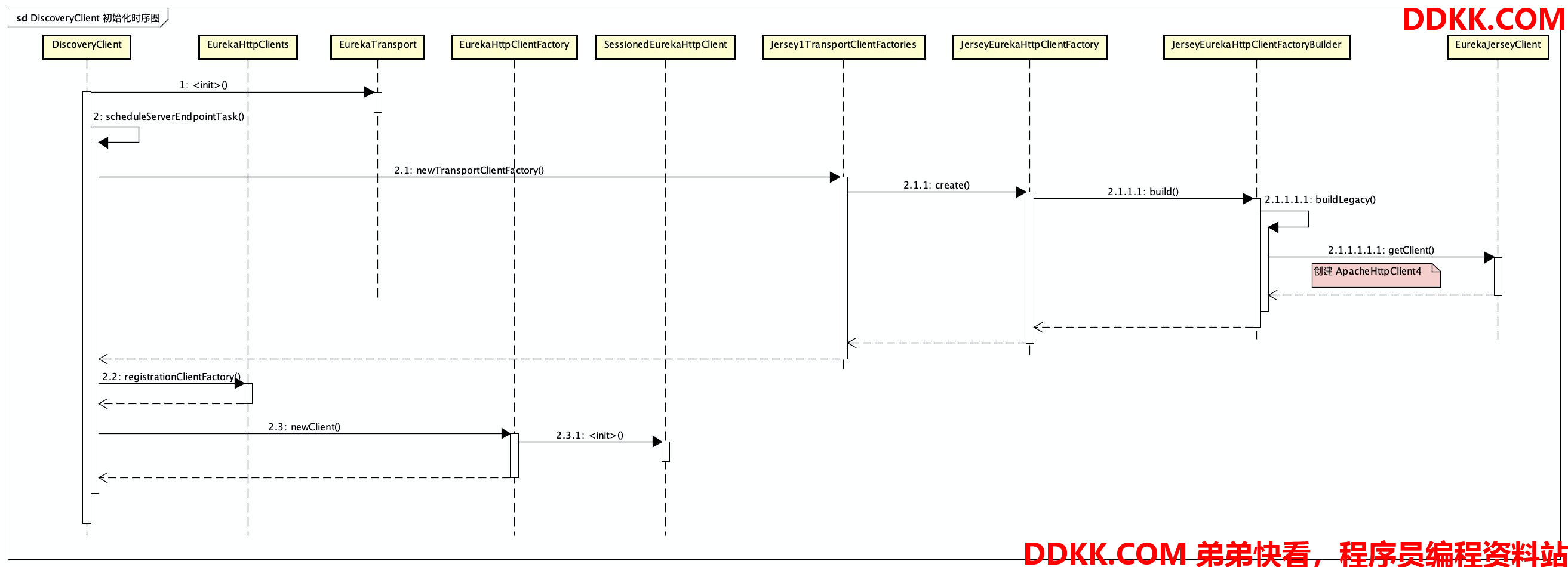

下面是EurekaClient 实例初始化远程调用 Eureka Server 所需要的 Http 调用的时序图。
Eureka Client 在进行服务实例注册的时候是调用它的内部类 EurekaTransport
的属性 registrationClient
就是 EurekaHttpClient
这个对象。我们首先来看一下这个接口的定义:
EurekaHttpClient.java
public interface EurekaHttpClient {
EurekaHttpResponse<Void> register(InstanceInfo info);
EurekaHttpResponse<Void> cancel(String appName, String id);
EurekaHttpResponse<InstanceInfo> sendHeartBeat(String appName, String id, InstanceInfo info, InstanceStatus overriddenStatus);
EurekaHttpResponse<Void> statusUpdate(String appName, String id, InstanceStatus newStatus, InstanceInfo info);
EurekaHttpResponse<Void> deleteStatusOverride(String appName, String id, InstanceInfo info);
EurekaHttpResponse<Applications> getApplications(String... regions);
EurekaHttpResponse<Applications> getDelta(String... regions);
EurekaHttpResponse<Applications> getVip(String vipAddress, String... regions);
EurekaHttpResponse<Applications> getSecureVip(String secureVipAddress, String... regions);
EurekaHttpResponse<Application> getApplication(String appName);
EurekaHttpResponse<InstanceInfo> getInstance(String appName, String id);
EurekaHttpResponse<InstanceInfo> getInstance(String id);
void shutdown();
}
可以看到这个对象实例抽象了 Eureka Client 调用 Eureka Server 的核心 http 功能。包含 register、cancel、sendHeartBeat、statusUpdate、getApplications 等。在 Eureka 中,关于如何实现客户端与服务器端的远程通信,从工作原理上讲只是一个 RESTful 风格的 HTTP 请求。但是它的实现还是蛮复杂的,我们先来看 EurekaHttpClient 接口的一个实现类 EurekaHttpClientDecorator。
public abstract class EurekaHttpClientDecorator implements EurekaHttpClient {
public enum RequestType {
Register,
Cancel,
SendHeartBeat,
StatusUpdate,
DeleteStatusOverride,
GetApplications,
…
}
public interface RequestExecutor<R> {
EurekaHttpResponse<R> execute(EurekaHttpClient delegate);
RequestType getRequestType();
}
protected abstract <R> EurekaHttpResponse<R> execute(RequestExecutor<R> requestExecutor);
@Override
public EurekaHttpResponse<Void> register(final InstanceInfo info) {
return execute(new RequestExecutor<Void>() {
@Override
public EurekaHttpResponse<Void> execute(EurekaHttpClient delegate) {
return delegate.register(info);
}
@Override
public RequestType getRequestType() {
return RequestType.Register;
}
});
}
//省略其他方法实现
}
从它的类命名就可以看出 EurekaHttpClientDecorator 是一个 EurekaHttpClient 的装饰器,并且提供一个模板抽象方法execute(RequestExecutor requestExecutor)
。EurekaHttpClient
对象实例也可以通过 EurekaHttpClientFactory
进行创建。

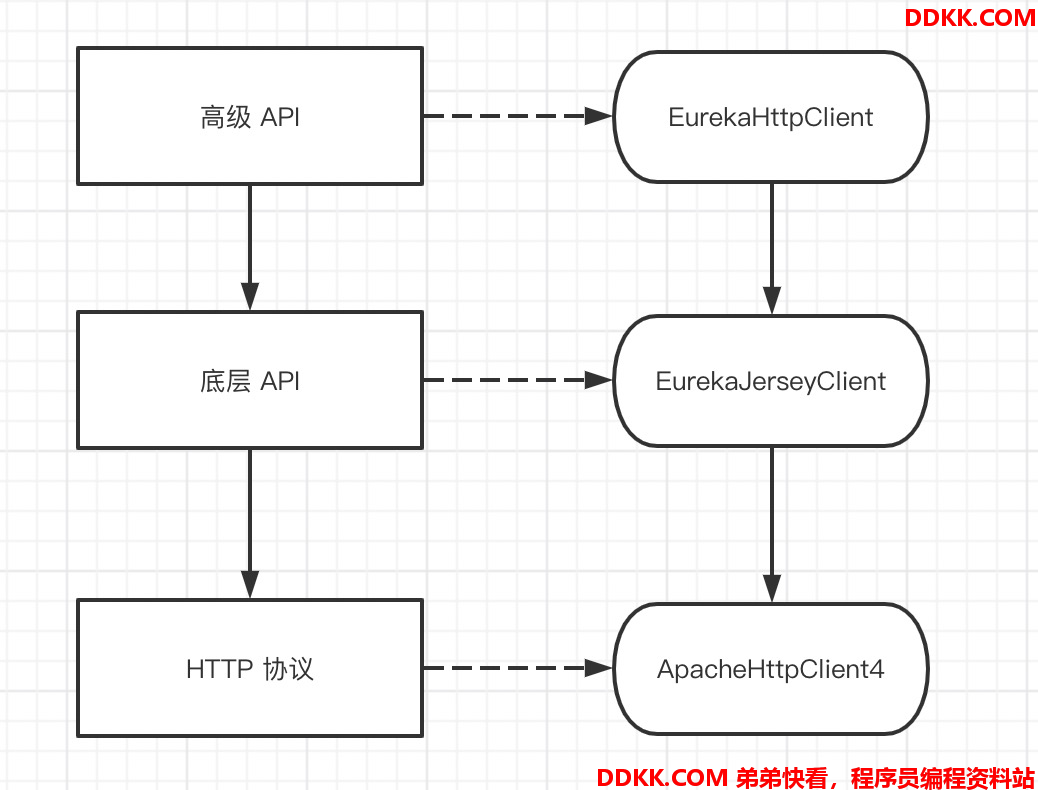

其实从上面的时序图中我们可以看到, Eureka Client 在抽象 Eureka Server 的时候它的其实有以下的几层抽象。
对于高阶 API,主要是通过装饰器模式进行一系列包装,从而创建目标 EurekaHttpClient。而关于低阶 API 的话,主要是 HTTP 远程调用的实现,Netflix 提供的是基于 Jersey 的版本,而 对于 HTTP 协议的调用 Eureka 封装了 Apache 提供的 HttpClient 4。
3、Eureka Server 服务注册
Eureka Client 在进行微服务注册的时候,其实是通过 EurekaHttpClient 实现类 AbstractJerseyEurekaHttpClient#register 进行服务注册的。
public EurekaHttpResponse<Void> register(InstanceInfo info) {
String urlPath = "apps/" + info.getAppName();
ClientResponse response = null;
try {
Builder resourceBuilder = jerseyClient.resource(serviceUrl).path(urlPath).getRequestBuilder();
addExtraHeaders(resourceBuilder);
response = resourceBuilder
.header("Accept-Encoding", "gzip")
.type(MediaType.APPLICATION_JSON_TYPE)
.accept(MediaType.APPLICATION_JSON)
.post(ClientResponse.class, info);
return anEurekaHttpResponse(response.getStatus()).headers(headersOf(response)).build();
} finally {
if (response != null) {
response.close();
}
}
}
在这里它会构建一个类似后面请求地址: http://localhost:8080/v2/apps/APPLICATION0
,并且发送一个 post
请求。
- http://localhost:8080 :Eureka Server 服务的域名与端口
- /v2/apps :Eureka Server 处理应用的 uri 地址
- APPLICATION0:微服务的应用名称,要求唯一值
我们在 Eureka Server 引用的 eureka-core 中可以找到 ApplicationsResource#getApplicationResource 来处理注册请求。
ApplicationsResource#getApplicationResource
@Path("{appId}")
public ApplicationResource getApplicationResource(
@PathParam("version") String version,
@PathParam("appId") String appId) {
CurrentRequestVersion.set(Version.toEnum(version));
try {
return new ApplicationResource(appId, serverConfig, registry);
} finally {
CurrentRequestVersion.remove();
}
}
之前说过 Eureka Server 中使用 Jeysey Restful 来处理 http 请求,而
com.netflix.eureka.resources
包下面的 XXXResource 相当于 Spring MVC 中的 Controller。
上面的类中返回 ApplicationResource 说明真正的处理类是在 ApplicationResource中,并且在客户端发送的是 post 请求。那么我们就应该去ApplicationResource 中找 post 处理的方法。最终会找到 ApplicationResource#addInstance。
而服务的最终注册会调用到 AbstractInstanceRegistry#register,在 Eureka Server 当中它是把微服务的注册信息以数据结构 ConcurrentHashMap<String, Map
<String, Lease<InstanceInfo>>
>` 保存到内存当中。所以后续我们会分析集群环境之后 Eureka Server 注册信息的同步以及 Eureka Client 定时同步 Eureka Server 的注册信息到 Eureka Client 的本地。而这种数据结构保存的数据格式如下所示:
{
"APPLICATION0" : {
"i-00000000" : InstanceInfo 对象,
"i-00000001" : InstanceInfo 对象
},
"APPLICATION1" : {
"i-00000000" : InstanceInfo 对象
}
}
- APPLICATION0 :表示我们微服务的名称,比如:user-service,order-service
-i-00000000
:一个微服务可以有多个实例,而i-00000000
就是服务实例的 ID,比如user-service
用户服务发布了 8 台机器,i-00000000
就表示其中一台具体的机器 ID。 - InstanceInfo 对象:微服务实例信息对象,包含服务名称、服务域名、服务端口、服务分组以及服务的元数据信息等,Eureka 调用者获取到服务实例信息就可以进行远程调用。
关于服务实例信息对象大家可以参看 com.netflix.appinfo.InstanceInfo
这个对象。这个类其实就是一个 POJO 对象,并不复杂。
下面我们来分析一下服务的注册过程,也就是 com.netflix.eureka.registry.AbstractInstanceRegistry#register。
AbstractInstanceRegistry#register
public void register(InstanceInfo registrant, int leaseDuration, boolean isReplication) {
read.lock();
try {
Map<String, Lease<InstanceInfo>> gMap = registry.get(registrant.getAppName());
REGISTER.increment(isReplication);
if (gMap == null) {
final ConcurrentHashMap<String, Lease<InstanceInfo>> gNewMap = new ConcurrentHashMap<String, Lease<InstanceInfo>>();
gMap = registry.putIfAbsent(registrant.getAppName(), gNewMap);
if (gMap == null) {
gMap = gNewMap;
}
}
Lease<InstanceInfo> existingLease = gMap.get(registrant.getId());
// Retain the last dirty timestamp without overwriting it, if there is already a lease
if (existingLease != null && (existingLease.getHolder() != null)) {
Long existingLastDirtyTimestamp = existingLease.getHolder().getLastDirtyTimestamp();
Long registrationLastDirtyTimestamp = registrant.getLastDirtyTimestamp();
logger.debug("Existing lease found (existing={}, provided={}", existingLastDirtyTimestamp, registrationLastDirtyTimestamp);
// this is a > instead of a >= because if the timestamps are equal, we still take the remote transmitted
// InstanceInfo instead of the server local copy.
if (existingLastDirtyTimestamp > registrationLastDirtyTimestamp) {
logger.warn("There is an existing lease and the existing lease's dirty timestamp {} is greater" +
" than the one that is being registered {}", existingLastDirtyTimestamp, registrationLastDirtyTimestamp);
logger.warn("Using the existing instanceInfo instead of the new instanceInfo as the registrant");
registrant = existingLease.getHolder();
}
} else {
// The lease does not exist and hence it is a new registration
synchronized (lock) {
if (this.expectedNumberOfClientsSendingRenews > 0) {
// Since the client wants to register it, increase the number of clients sending renews
this.expectedNumberOfClientsSendingRenews = this.expectedNumberOfClientsSendingRenews + 1;
updateRenewsPerMinThreshold();
}
}
logger.debug("No previous lease information found; it is new registration");
}
Lease<InstanceInfo> lease = new Lease<InstanceInfo>(registrant, leaseDuration);
if (existingLease != null) {
lease.setServiceUpTimestamp(existingLease.getServiceUpTimestamp());
}
gMap.put(registrant.getId(), lease);
recentRegisteredQueue.add(new Pair<Long, String>(
System.currentTimeMillis(),
registrant.getAppName() + "(" + registrant.getId() + ")"));
// This is where the initial state transfer of overridden status happens
if (!InstanceStatus.UNKNOWN.equals(registrant.getOverriddenStatus())) {
logger.debug("Found overridden status {} for instance {}. Checking to see if needs to be add to the "
+ "overrides", registrant.getOverriddenStatus(), registrant.getId());
if (!overriddenInstanceStatusMap.containsKey(registrant.getId())) {
logger.info("Not found overridden id {} and hence adding it", registrant.getId());
overriddenInstanceStatusMap.put(registrant.getId(), registrant.getOverriddenStatus());
}
}
InstanceStatus overriddenStatusFromMap = overriddenInstanceStatusMap.get(registrant.getId());
if (overriddenStatusFromMap != null) {
logger.info("Storing overridden status {} from map", overriddenStatusFromMap);
registrant.setOverriddenStatus(overriddenStatusFromMap);
}
// Set the status based on the overridden status rules
InstanceStatus overriddenInstanceStatus = getOverriddenInstanceStatus(registrant, existingLease, isReplication);
registrant.setStatusWithoutDirty(overriddenInstanceStatus);
// If the lease is registered with UP status, set lease service up timestamp
if (InstanceStatus.UP.equals(registrant.getStatus())) {
lease.serviceUp();
}
registrant.setActionType(ActionType.ADDED);
recentlyChangedQueue.add(new RecentlyChangedItem(lease));
registrant.setLastUpdatedTimestamp();
invalidateCache(registrant.getAppName(), registrant.getVIPAddress(), registrant.getSecureVipAddress());
logger.info("Registered instance {}/{} with status {} (replication={})",
registrant.getAppName(), registrant.getId(), registrant.getStatus(), isReplication);
} finally {
read.unlock();
}
}
- read.lock():首先调用读锁,防止注册的时候其它线程调用这个方法出现并发问题。
- 根据微服务名称从注册表 registry 中获取注册的 Map
<String, Lease
>`. - 如果该服务之前没有注册过创建一个 ConcurrentHashMap
<String, Lease
>`() 添加到registry 注册表当中 - 根据服务实例的 ID 从该服务的注册列表中获取 Lease 对象
- 调用 Lease
<InstanceInfo>
lease = new Lease<InstanceInfo>
(registrant, leaseDuration); 构建一个新的 Lease<InstanceInfo>
对象,并添加到该服务的注册 ConcurrentHashMap<String, Lease
>`() 当中 - 把服务注册的当时时间与服务名+服务应用 ID 添加到 recentRegisteredQueue 当中,把服务应用信息添加到 recentlyChangedQueue 当中(现在可以不考虑这个动作,后续会分析这个队列)
- 清除缓存, Eureka Client 在查询 Eureka Server 的注册表会有一个缓存(现在可以不考虑这个动作,后续会分析这个缓存)
上面就是整个 Eureka Client 的服务注册过程了。
