20、Flink 实战 - 窗口函数 ReduceFunction AggregateFunction ProcessWindowFunction 结合使用

一、窗口函数的分类

大多数Flink应用都是要划分窗口的,如果不划分窗口,那就得计算流中所有的数据的结果(很少有这样的需求)。

Flink如何划分窗口在之前的博客Flink 实战(7)时间特性、窗口、Watermark代码实践已经讲过了。

本篇的重点是讲窗口函数,即数据划分窗口后可以调用的处理函数。

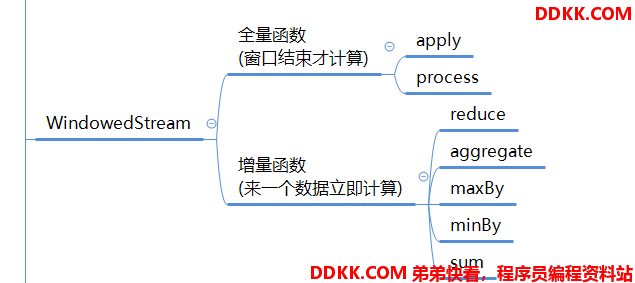

1. 全量和增量的区别

从上图中看出,窗口函数主要分全量函数和增量函数这2大类。

  • 全量函数:窗口先缓存所有元素,等到触发条件后对窗口内的全量元素执行计算。
  • 增量函数:窗口保存一份中间数据,每流入一个新元素,新元素与中间数据两两合一,生成新的中间数据。

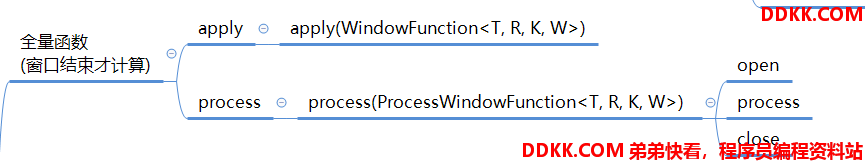

2. apply和process的区别

apply和process的区别


  • apply和process都是处理全量计算,但工作中正常用process。
  • process更加底层,更加强大,有open/close生命周期方法,又可获取RuntimeContext。

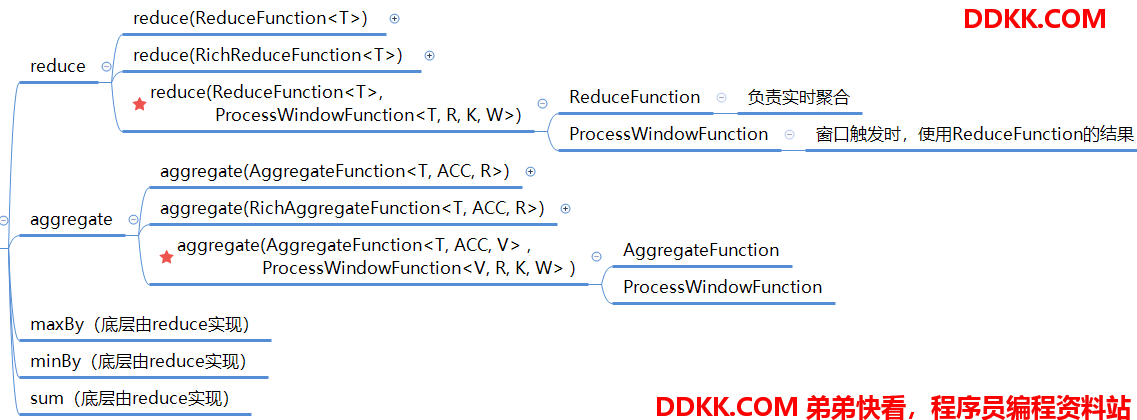

3. reduce和aggregate的区别

reduce和aggregate的区别


  • reduce接受两个相同类型的输入,生成一个同类型输出,所以泛型就一个 <T>
  • maxBy、minBy、sum这3个底层都是由reduce实现的
  • aggregate的输入值、中间结果值、输出值它们3个类型可以各不相同,泛型有<T, ACC, R>

二、AggregateFunction和ProcessWindowFunction结合使用

在reduce和aggregate中,都有一个可以把增量函数全量函数结合使用的方法,就是上面图中标红色五角星的。

对于一个窗口来说,Flink先增量计算,窗口关闭前,将增量计算结果发送给ProcessWindowFunction作为输入再进行处理。

下面通过案例把增量计算和全量计算讲一下。

1. 需求背景

  • 有一些城市的气温数据,如下面所示
  • 想每隔30秒,获得该城市的这30秒内的温度最大值、最小值、平均值
江苏,苏州,1,20.5,2021-01-29 16:00:00
江苏,盐城,1,24.5,2021-01-29 16:00:20
江苏,盐城,1,28.5,2021-01-29 16:00:30
江苏,盐城,1,23.5,2021-01-29 16:00:40
江苏,苏州,1,21.5,2021-01-29 16:00:10
江苏,苏州,1,22.5,2021-01-29 16:00:20
江苏,苏州,1,24.5,2021-01-29 16:00:30
江苏,苏州,1,23.5,2021-01-29 16:00:40
江苏,苏州,1,22.5,2021-01-29 16:00:50
//太多了,省略

2. 分析

  • 求温度的最大值、最小值、平均值,这样明显是聚合计算,适合用AggregateFunction
  • 每隔30秒获取数据,就是30秒后窗口关闭时,获取窗口的信息(开始结束时间),并加上AggregateFunction的结果,这个适合用ProcessWindowFunction
  • 所以得用下面AggregateFunction和ProcessWindowFunction结合的aggregate函数
public <ACC, V, R> SingleOutputStreamOperator<R> aggregate(
            AggregateFunction<T, ACC, V> aggFunction,
            ProcessWindowFunction<V, R, K, W> windowFunction) {


           }

3. 程序主体

/**
 * 该程序测试window的reduce功能
 * reduce是每输入一个数据,触发一次计算
 * 具体实现求得一个window数据中的max、min、sum、count、avg
 */
public class Test04_AggregateAndProcessFunction {



    public static void main(String[] args) throws Exception {



        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        env.setParallelism(1);

        DataStreamSource<String> source = env.readTextFile(BaseConstant.TEMP_RECORD);

        SingleOutputStreamOperator<TempRecord> dataStream = source
                .flatMap(new TempRecordUtils.BeanFlatMap())
                .assignTimestampsAndWatermarks(
                        WatermarkStrategy.<TempRecord>forBoundedOutOfOrderness(Duration.ofSeconds(0))
                                .withTimestampAssigner(new SerializableTimestampAssigner<TempRecord>() {



                                    @Override
                                    public long extractTimestamp(TempRecord element, long recordTimestamp) {


                                        return element.getTimeEpochMilli();
                                    }
                                })
                );

        SingleOutputStreamOperator<TempRecordAggsResult> result = dataStream
                .keyBy(TempRecord::getCity)
                .window(TumblingEventTimeWindows.of(Time.seconds(30)))
                .aggregate(new TempRecordUtils.MyAggregateFunction(),//增量计算
                        new TempRecordUtils.MyProcessWindow());//全量计算

        result.print();

        env.execute();
    }
}

4. AggregateFunction

/**
 * 聚合函数,每来一个数据,就会执行聚合操作
 */
public static class MyAggregateFunction implements AggregateFunction<
        TempRecord,
        TempRecordAggsResult,
        TempRecordAggsResult> {



    @Override
    public TempRecordAggsResult createAccumulator() {


        return TempRecordAggsResult.getInitResult();
    }

    /**
     * 每进入一个数据就会执行一次
     * @param value 当前进入的数据
     * @param accumulator 之前计算好的中间结果
     * @return
     */
    @Override
    public TempRecordAggsResult add(TempRecord value, TempRecordAggsResult accumulator) {



        accumulator.setKey(value.getProvince() + "," + value.getCity());
        accumulator.setMax(value.getTemp() > accumulator.getMax() ? value.getTemp() : accumulator.getMax());
        accumulator.setMin(value.getTemp() < accumulator.getMin() ? value.getTemp() : accumulator.getMin());
        accumulator.setSum(value.getTemp() + accumulator.getSum());
        accumulator.setCounts(accumulator.getCounts() + 1);
        accumulator.setAvg(accumulator.getSum() / accumulator.getCounts());
        return accumulator;
    }

    /*
    当window的结束时间到达时,触发这个方法,返回结果
     */
    @Override
    public TempRecordAggsResult getResult(TempRecordAggsResult accumulator) {


        //System.out.println("getResult :" + accumulator.toString());
        return accumulator;
    }

    /**
     * 在session窗口才会用到merge,时间窗口其实用不得
     * @param a
     * @param b
     * @return
     */
    @Override
    public TempRecordAggsResult merge(TempRecordAggsResult a, TempRecordAggsResult b) {


        a.setMax(a.getMax() > b.getMax() ? a.getMax() : b.getMax());
        a.setMin(a.getMin() < b.getMin() ? a.getMin() : b.getMin());
        a.setSum(a.getSum() + b.getSum());
        a.setCounts(a.getCounts() + b.getCounts());
        a.setAvg(a.getSum() / a.getCounts());
        return a;
    }
}

5. ProcessWindowFunction

上面有个问题,其实平均值可以在聚合函数不计算,最后在ProcessWindowFunction里用总和除以个数来求

public static class MyProcessWindow extends ProcessWindowFunction<
        TempRecordAggsResult,
        TempRecordAggsResult,
        String,
        TimeWindow> {



    @Override
    public void process(String s, Context context, Iterable<TempRecordAggsResult> elements, Collector<TempRecordAggsResult> out) throws Exception {



        long windowStartTs = context.window().getStart();
        long windowEndTs = context.window().getEnd();

        if (elements.iterator().hasNext()) {



            TempRecordAggsResult result = elements.iterator().next();

            System.out.println("result:" + result.toString());

            result.setBeginTime(
                    LocalDateTime.ofInstant(
                            Instant.ofEpochMilli(windowStartTs), ZoneId.systemDefault()
                    )
            );

            result.setEndTime(
                    LocalDateTime.ofInstant(
                            Instant.ofEpochMilli(windowEndTs), ZoneId.systemDefault()
                    )
            );

            out.collect(result);
        }
    }
}

6 TempRecordAggsResult

package study.common.entity;

import study.common.constant.FormatterConstant;

import java.time.LocalDateTime;

public class TempRecordAggsResult {



    private String key;

    private LocalDateTime beginTime;

    private LocalDateTime endTime;

    private Double max;

    private Double min;

    private Double sum;

    private Double avg;

    private Integer counts;

    public static TempRecordAggsResult getInitResult() {


        TempRecordAggsResult result = new TempRecordAggsResult();
        result.setBeginTime(LocalDateTime.now());
        result.setEndTime(LocalDateTime.now());
        result.setMax(Double.MIN_VALUE);
        result.setMin(Double.MAX_VALUE);
        result.setSum(0.0);
        result.setAvg(0.0);
        result.setCounts(0);

        return result;
    }

    public TempRecordAggsResult() {


    }

    public TempRecordAggsResult(String key, LocalDateTime beginTime, LocalDateTime endTime, Double max, Double min, Double sum, Double avg, Integer counts) {


        this.key = key;
        this.beginTime = beginTime;
        this.endTime = endTime;
        this.max = max;
        this.min = min;
        this.sum = sum;
        this.avg = avg;
        this.counts = counts;
    }

    public String getKey() {


        return key;
    }

    public void setKey(String key) {


        this.key = key;
    }

    public LocalDateTime getBeginTime() {


        return beginTime;
    }

    public void setBeginTime(LocalDateTime beginTime) {


        this.beginTime = beginTime;
    }

    public LocalDateTime getEndTime() {


        return endTime;
    }

    public void setEndTime(LocalDateTime endTime) {


        this.endTime = endTime;
    }

    public Double getMax() {


        return max;
    }

    public void setMax(Double max) {


        this.max = max;
    }

    public Double getMin() {


        return min;
    }

    public void setMin(Double min) {


        this.min = min;
    }

    public Double getSum() {


        return sum;
    }

    public void setSum(Double sum) {


        this.sum = sum;
    }

    public Double getAvg() {


        return avg;
    }

    public void setAvg(Double avg) {


        this.avg = avg;
    }

    public Integer getCounts() {


        return counts;
    }

    public void setCounts(Integer counts) {


        this.counts = counts;
    }

    @Override
    public String toString() {


        return "TempRecordAggsResult{" +
                "key='" + key + '\'' +
                ", windowTime=[" + beginTime.format(FormatterConstant.commonDtf) +
                ", " + endTime.format(FormatterConstant.commonDtf) + ")" +
                ", max=" + max +
                ", min=" + min +
                ", sum=" + sum +
                ", avg=" + avg +
                ", counts=" + counts +
                '}';
    }
}
