23、Flink 实战 - 详解 算子链 并行度 Task

一、前言

在初学Flink时,绝大多数人的入门程序是WordCount

而且都会打开Flink的WebUI看到如下的图。

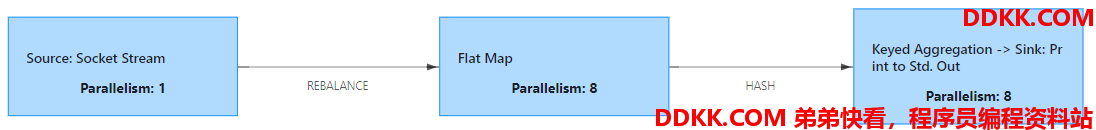

虽然很多人把WordCount运行起来了,也得到了正确的结果。

但是对这张图还是不够理解,对并行度、subTask、slot等概念还是很模糊。

本篇博客,就会通过WordCount一步一步的讲解这张图(Job Graph任务图)。


二、WordCount程序的Job Graph(任务图)

为了博客简洁,下面只给出程序的main主体

public static void main(String[] args) throws Exception {



    StreamExecutionEnvironment env = StreamExecutionEnvironment
    		.createLocalEnvironmentWithWebUI(new Configuration());

    DataStreamSource<String> source = env.socketTextStream(BaseConstant.URL, BaseConstant.PORT);

    SingleOutputStreamOperator<WordCount> wordAndOne = source.flatMap(new MyFlatMapFunction());

    SingleOutputStreamOperator<WordCount> sum = wordAndOne
            .keyBy(WordCount::getWord)
            .sum("counts");

    sum.print();

    env.execute();
}

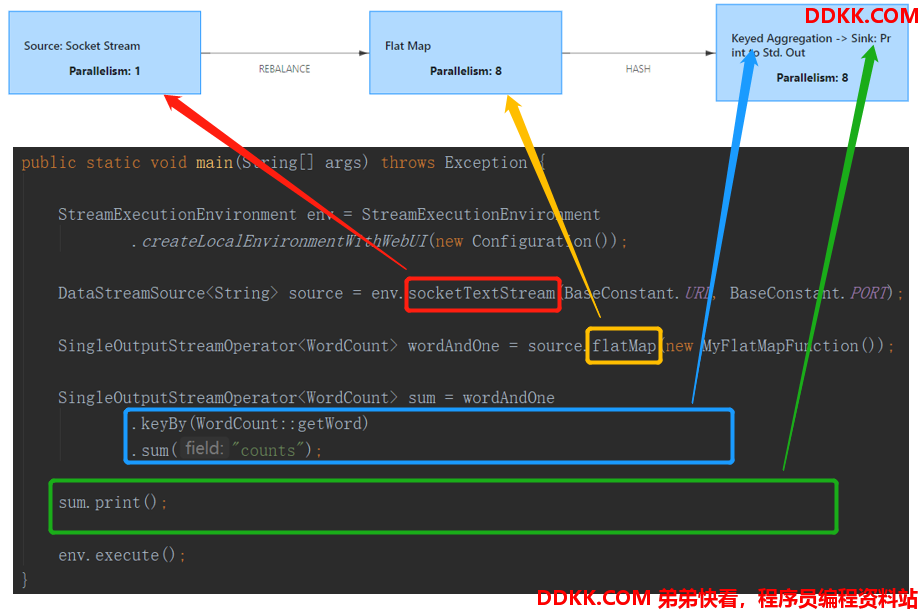

1. 代码和Job Graph(任务图)的对应关系

  • socketTextStream对应第1个Source: Socket Stream
  • flatMap对应第2个Flat Map
  • keyBy和sum对应第3个中的Keyed Aggregation
  • print对应第3个中的Sink: Print to Std.Out


从上图可以清晰看出代码中的算子和任务Task的对应关系了。

但是细心的同学还是能发现很多疑惑,例如:

  • 框中的Parallelism:1Parallelism:8是什么意思?
  • 为什么Socket Stream的Parallelism是1,后面2个的Parallelism是8?
  • 为什么第3个的Keyed Aggregation和Sink会在同一个框中?
  • 方块之间的箭头上有REBALANCE和HASH是什么意思?

如果你也有上面的疑惑,请往下看。

2. 什么是并行度Parallelism?


上图中一个框表示一个算子(是Flink优化过后的算子,例如第3个框中2个算子优化成了一个算子)。

为了方便理解,这个算子也叫做任务(Task),一个Task就是一个进程

Flink为了提高性能,一个Task进程可分为多个线程并行执行。

Task进程内的一个线程可以称为SubTask

那并行度就是一个Task进程内有几个线程的意思。

即一个Task分为了几个SubTask

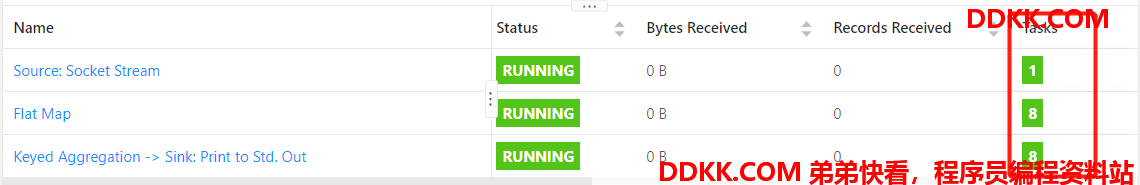

上图Tasks这一例就是说明这个Task分为了几个SubTask

2. 为什么Socket Stream的并行度是1,后面2个的并行度是8?

我的电脑CPU是四核八线程,就是理论上可以同一时间执行8个线程(就当自己CPU有8个核吧)。

那Flink的Task默认的并行度就是CPU的核数,所以FlatMap的并行度是8。

但是Socket是监听某一个端口,并行度固定只能是1。

3. 如何设置并行度?

一个Flink程序中,不同的算子可以有不同的并行度。

设置并行度的地方也有好几个。

3.1 Flink配置文件

/conf/flink-conf.yaml的parallelism.defaul数值

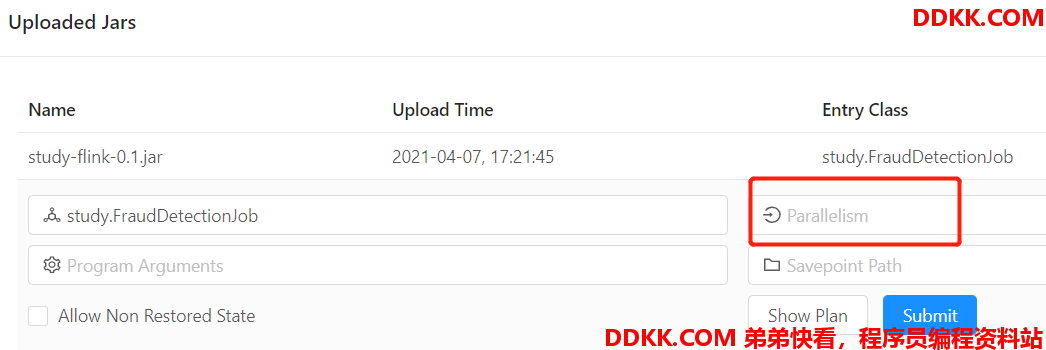

3.2 WebUI或者CLI

WebUI:

控制台提交任务时 -p 参数设置

./bin/flink run -p 3

3.3 代码中设置env全局并行度

env.setParallelism(3);

3.4 代码中设置算子的并行度

一些算子后面可以加setParallelism()设置并行度

sum(1).setParallelism(3)

3.5 并行度的优先级

不同地方设置的并行度的优先级不同,高优先级的会覆盖低优先级的。

算子 > 全局env > WebUI&CLI > 配置文件

三、算子合并优化机制

上面一节主要讲了并行度概念和设置,下面主要说说算子的合并。

1. WordCount的Stream Graph

上面3个框的Job Graph(任务图)是由客户端根据Stream Graph优化后生成的。
就是说客户端先生成Stream Graph,再生成Job Graph。

JobJobManager接收到客户端的Job Graph,会生成执行图。
因为只有JobManager知道TaskManger的Slot槽数量。

在代码中env.execute()上一行添加如下语句。

添加这条语句,打印执行计划
System.out.println(env.getExecutionPlan());

env.execute();

控制台会打印如下JSON:

{


  "nodes" : [ {


    "id" : 1,
    "type" : "Source: Socket Stream",
    "pact" : "Data Source",
    "contents" : "Source: Socket Stream",
    "parallelism" : 1
  }, {


    "id" : 2,
    "type" : "Flat Map",
    "pact" : "Operator",
    "contents" : "Flat Map",
    "parallelism" : 8,
    "predecessors" : [ {


      "id" : 1,
      "ship_strategy" : "REBALANCE",
      "side" : "second"
    } ]
  }, {


    "id" : 4,
    "type" : "Keyed Aggregation",
    "pact" : "Operator",
    "contents" : "Keyed Aggregation",
    "parallelism" : 8,
    "predecessors" : [ {


      "id" : 2,
      "ship_strategy" : "HASH",
      "side" : "second"
    } ]
  }, {


    "id" : 5,
    "type" : "Sink: Print to Std. Out",
    "pact" : "Data Sink",
    "contents" : "Sink: Print to Std. Out",
    "parallelism" : 8,
    "predecessors" : [ {


      "id" : 4,
      "ship_strategy" : "FORWARD",
      "side" : "second"
    } ]
  } ]
}

将JSON粘贴到下面的网址,会生成执行图
https://flink.apache.org/visualizer/

可以发现在客户端优化之前,Keyed Aggregation和Sink是2个不同的算子

2. 在Job Graph中,Keyed Aggregation和Sink为啥合并?

首先假设不合并它们,那么Keyed AggregationSink各自为1个进程。那么这2个进程之间的数据传输和切换都是比较消耗系统资源的。

如果把它们2个合并成一个进程,那么进程内共享数据,就不需要传输数据,也没有切换进程的开销。

注意:

  • Keyed AggregationSink的并行度相同,且它们的关系是FORWARD,那么它们才可以合并。
  • Source: Socket的并行度=1,Flat Map的并行度=8,关系是REBALANCE,不能合并。
  • Flat MapKeyed Aggregation的并行度相同,但是关系是HASH,不能合并。

四、手动设置算子链

1. disableChaining取消算子链

如果对一个算子使用了disableChaining(取消任务链),那么该算子就会与前后算子隔离开,不参与任务链的合并。

下面代码设置print算子独立,会发现任务图中Sink: Print的确是独立的。

sum.print().disableChaining();



2. startNewChain

如果一个任务链只是过于庞大,但是算子之间的操作简单,仅想拆开为2个任务链,并且参与任务链组合,就需要对算子使用startNewChain(开启一个新的任务链),意思就是之前该怎么合并就怎么合并,map之后重新合成任务链。

3. env.disableOperatorChaining

env.disableOperatorChaining()是全局禁用合并

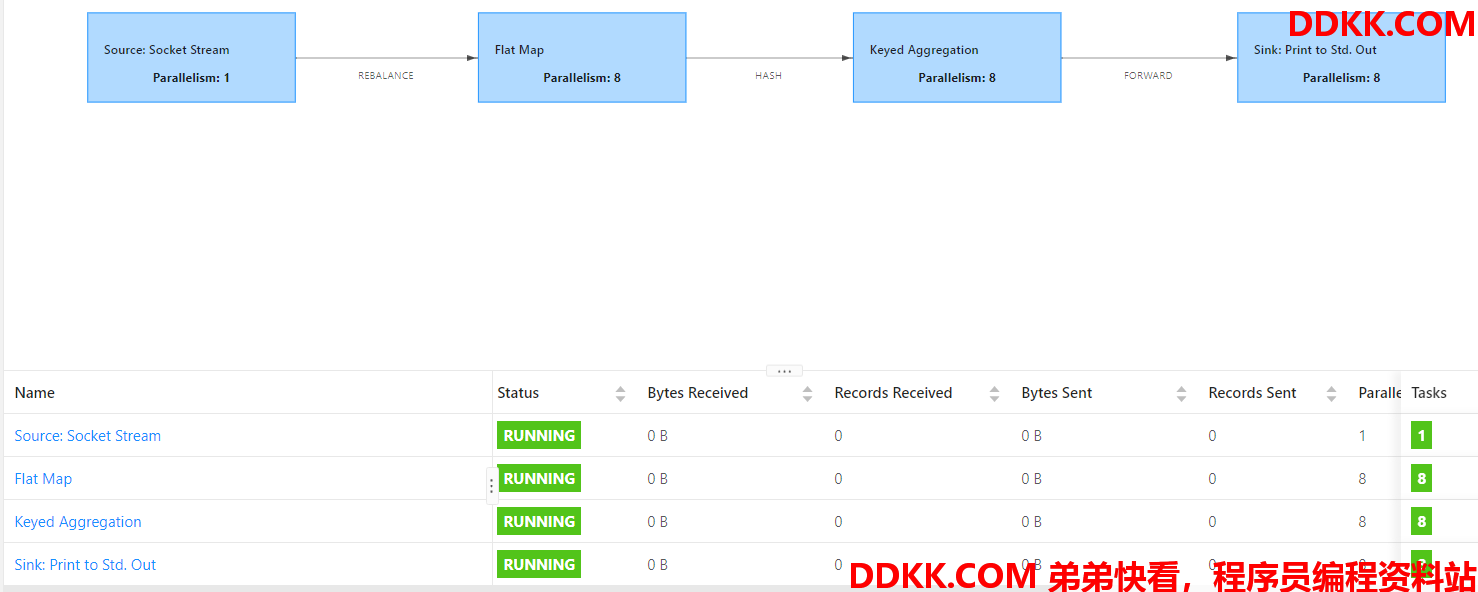

在WordCount中设置env.disableOperatorChaining()

StreamExecutionEnvironment env = StreamExecutionEnvironment
        .createLocalEnvironmentWithWebUI(new Configuration());

添加这1行
env.disableOperatorChaining();

DataStreamSource<String> source = env.socketTextStream(BaseConstant.URL, BaseConstant.PORT);


注意上图Status的列是RUUNING,说明任务已经运行中了。

4. slotSharingGroup

默认情况下所有Operator的slotGroup都为default,可以通过slotSharingGroup()进行自定义。

Flink会将拥有相同slotGroup名称的Operators运行在相同Slot内,不同slotGroup名称的Operators运行在其他Slot内。

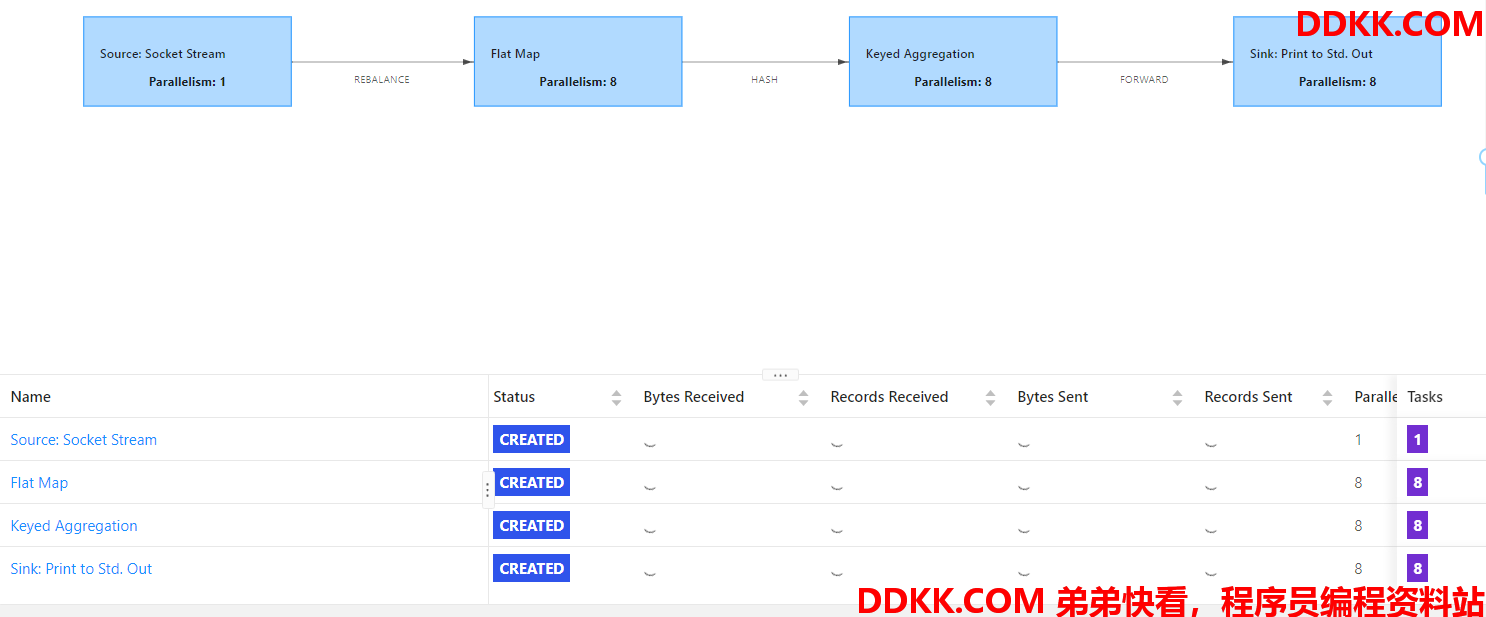

sum.print().slotSharingGroup("print group");


从上图看出Status这列是CREATED,说明还没有运行起来,任务在等待足够的slot的资源才能运行。

这里涉及到Slot共享的知识,避免博客太长,本篇博客先不讲,将在下一篇博客详细的讲解Slot(槽)的知识。
