11、Android设计模式 - 命令模式

命令模式是行为型设计模式之一。命令模式没那么多条条框框,所以很灵活。命令模式简单的说就是给他下一个命令,然后他就会执行和这个命令的一系列操作。例如点击电脑的关机命令,系统会执行暂停,保存,关闭等一系列的命令,最后完成关机。

命令模式也跟关机一样,将一系列方法封装为一个方法,用户只要执行这个方法就会执行封装的一系列方法。不过真正用起来并不是这么直白简单。

定义

将一个请求封装成一个对象,从而让用户使用不同的请求把客户端参数化;对请求队列或者记录请求日志,以及支持可撤销的操作。

使用场景

  • 需要对行为进行记录,撤销,重做,事务处理时。
  • 需要抽象出待执行的动作,然后以参数的形式提供出来。

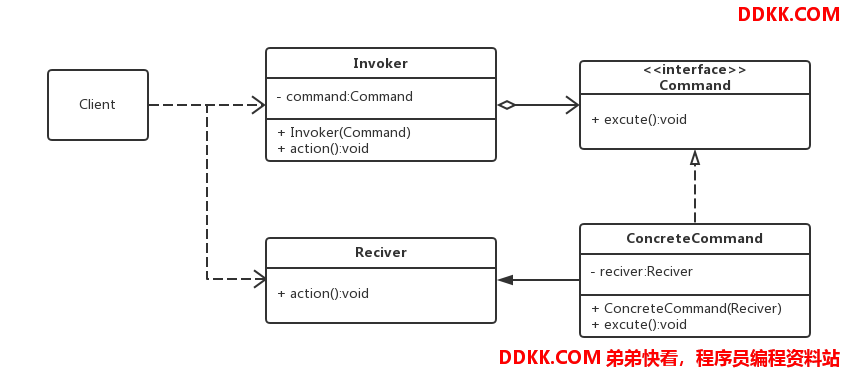

UML



  • Receiver : 命令接收者,负责具体执行一个请求。在接收者中封装的具体操作逻辑的方法叫行动方法。
  • Command:命令角色,定义具体命令类的接口。
  • ConcreteCommand : 具体的命令角色。,实现了Command接口,在excute()方法中调用接收者Receiver的相关方法,弱化了命令接收者和具体行为之间的耦合。
  • Invoker:请求者角色,调用命令对象执行具体的请求。

模板代码:

接收者,执行具体命令

public class Receiver {
    public void action(){
        System.out.println("具体执行");
    }
}

抽象的命令

public interface Command {
    void excute();
}

具体的命令

public class ConcreteCommand implements Command {


    private Receiver receiver;

    public ConcreteCommand(Receiver receiver) {
        this.receiver = receiver;
    }

    @Override
    public void excute() {
        receiver.action();
    }
}

发起请求者

public class Invoker {
    private Command command;

    public Invoker(Command command) {
        this.command = command;
    }
    public void action(){
        command.excute();
    }
}

客户端调用

public class Client {
    public static void main(String[] args) {
        Receiver receiver = new Receiver();
        Command command = new ConcreteCommand(receiver);
        Invoker invoker = new Invoker(command);
        invoker.action();
    }
}

输出

简单实现

接下来就以俄罗斯方块举个例子。将俄罗斯方块这个游戏看做是命令接收者,我们的手柄按键作为命令请求者。

先创建一个游戏,执行具体命令

public class Game {
    public void toLeft(){
        System.out.println("向左移动");
    }
    public  void toRight(){
        System.out.println("向右移动");
    }
    public void transform(){
        System.out.println("变形");
    }

}

创建抽象命令接口

public interface Command {
    void excute();
}

创建三个具体命令

public class LeftCommand implements Command {


    private Game receiver;

    public LeftCommand(Game receiver) {
        this.receiver = receiver;
    }

    @Override
    public void excute() {
        receiver.toLeft();
    }
}
public class RightCommand implements Command {


    private Game receiver;

    public RightCommand(Game receiver) {
        this.receiver = receiver;
    }

    @Override
    public void excute() {
        receiver.toRight();
    }
}
public class TransformCommand implements Command {


    private Game receiver;

    public TransformCommand(Game receiver) {
        this.receiver = receiver;
    }

    @Override
    public void excute() {
        receiver.transform();
    }
}

创建一个按钮,这个按钮发起命令

public class Buttons {
    private LeftCommand leftCommand;
    private RightCommand rightCommand;
    private TransformCommand transformCommand;

    public void setLeftCommand(LeftCommand leftCommand) {
        this.leftCommand = leftCommand;
    }

    public void setRightCommand(RightCommand rightCommand) {
        this.rightCommand = rightCommand;
    }

    public void setTransformCommand(TransformCommand transformCommand) {
        this.transformCommand = transformCommand;
    }

    public void toLeft(){
        leftCommand.excute();
    }

    public void toRight(){
        rightCommand.excute();
    }
    public void transform(){
        transformCommand.excute();
    }

}

客户端调用

public class Client {
    public static void main(String[] args) {
        Game game = new Game();
        LeftCommand leftCommand = new LeftCommand(game);
        RightCommand rightCommand = new RightCommand(game);
        TransformCommand transformCommand = new TransformCommand(game);
        Buttons buttons = new Buttons();
        buttons.setLeftCommand(leftCommand);
        buttons.setRightCommand(rightCommand);
        buttons.setTransformCommand(transformCommand);

        buttons.toRight();
        buttons.toLeft();
        buttons.transform();

    }
}

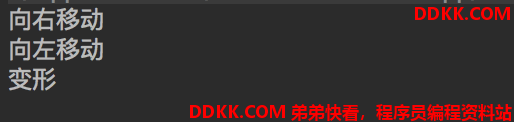

最后输出


说明

可能看到上面写那么一大堆东西,最后就实现那么点功能,是不是觉得太麻烦了?确实太麻烦了,上面的功能其实几行代码就搞定了:

public class Client {
    public static void main(String[] args) {
        Game game = new Game();
        game.toLeft();
        game.toRight();
        game.transform();
    }
}

输出同样是:


这其实也体现出来了命令模式的优点和缺点,命令模式提供了更低的耦合度,更好的扩展性,但也生成了大量的命令类。膨胀极其迅速。

总结

命令模式本质就是将命令进行封装,将命令的发起者和真正的执行者隔离,降低耦合度。

命令请求者只需要发起请求,命令的具体执行时什么用,由谁执行都不需要知道。

优点

  • 降低了请求者和发起者的耦合,降低了系统的耦合度
  • 对命令更容易控制,可以自由组合不同的命令组。
  • 对命令的拓展极其容易,新命令很容易加到系统中

缺点

  • 类的数量膨胀太严重。
