15、Android设计模式 - 中介者模式

中介者模式又叫调解者模式或调停者模式,是行为型设计模式之一。

生活中的中介者的作用就是连接两方的一个桥梁,比如房产中介,买房的只需跟中介打交道,然后买房的也跟着中介打交道,

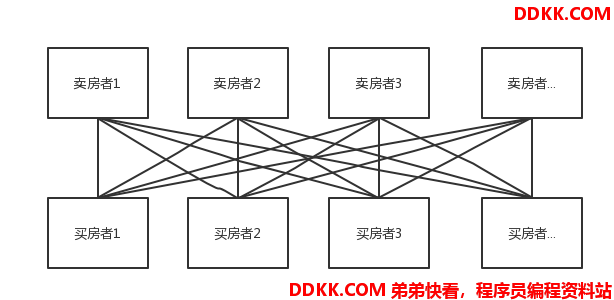

没有中介的时候是这样的:


每个买房的和卖房的都要和很多对方打交道,有了新的买房人,这些卖房的都得知道才能去和他联系。

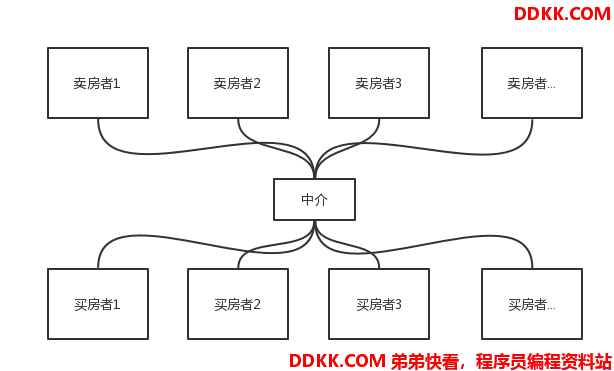

有了中介者之后:


所有买房的和卖房的都只需要跟中介者一个人打交道,买房的不需要知道卖房的是什么人,有多少卖房的等等。都省事了很多。

定义

通过中介者包装一系列对象的交互,使得这些对象不必相互显式引用,从而使它们可以松散耦合。

当某些对象之间的作用发生变化是,不会立即影响其他对象间的作用,保证这些作用协议彼此独立的变化。

中介者模式将多对多的相互作用转化为一堆多的相互作用。

使用场景

  • 多个对象之间的交互操作很多,每个对象的行为都依赖批次,形成网状的多对多结构,为了防止修改一个对象时要修改很多其他对象,可以用中介者模式。

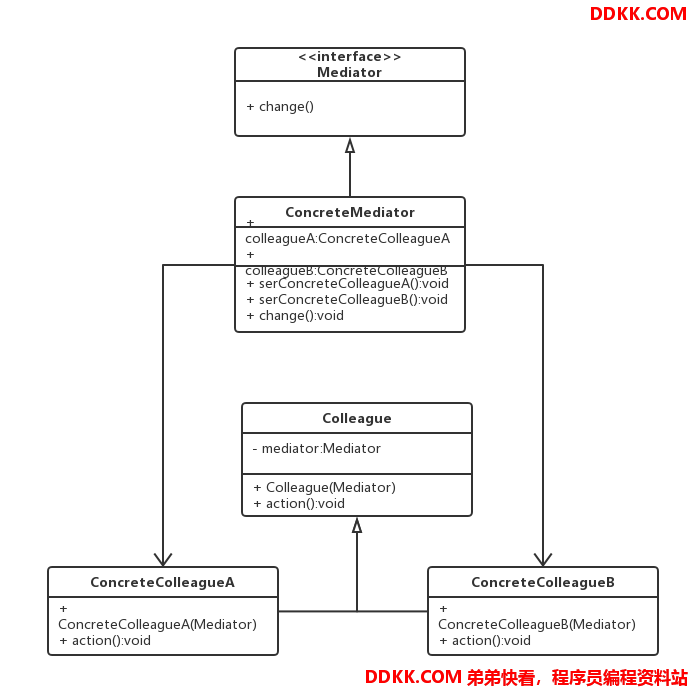

UML



  • Mediator: 抽象的中介者角色,定义了同事对象到中介者的接口。
  • ConcreteMediator:具体的中介者角色,从具体的同事对象接收消息,同时向具体的同事对象发出命令。
  • Colleague:抽象同事类角色,定义了中介者对象的接口,只知道中介而不知道其他同事对象。
  • ConcreteColleagueA,B:具体的同事类角色,每个具体同事类都知道本身在小范围内的行为,而不知道他在大范围中的行为。

模板代码:

抽象的中介者:

public interface Mediator {
    void change();
}

具体的中介者:

public class ConcreteMediator implements Mediator {


    public ConcreteColleagueA concreteColleagueA;
    public ConcreteColleagueB concreteColleagueB;

    public void setConcreteColleagueA(ConcreteColleagueA concreteColleagueA) {
        this.concreteColleagueA = concreteColleagueA;
    }

    public void setConcreteColleagueB(ConcreteColleagueB concreteColleagueB) {
        this.concreteColleagueB = concreteColleagueB;
    }

    @Override
    public void change() {
        concreteColleagueA.action();
        concreteColleagueB.action();
    }
}

抽象的同事:

public abstract class Colleague {
    public Mediator mediator;

    public Colleague(Mediator mediator) {
        this.mediator = mediator;
    }
    public abstract void action();
}

具体的同事:

public class ConcreteColleagueA extends Colleague {


    public ConcreteColleagueA(Mediator mediator) {
        super(mediator);
    }

    @Override
    public void action() {
        System.out.println("交给中介做A的事情");
    }
}
public class ConcreteColleagueB extends Colleague {


    public ConcreteColleagueB(Mediator mediator) {
        super(mediator);
    }

    @Override
    public void action() {
        System.out.println("交给中介做B的事情");
    }
}

简单实现

以电脑为例子。CPU,显卡,内存等零件的交互都是通过主板实现的,而且每个零件只需要做好自己的工作,不需要知道其他零件是什么。所以主板可以作为他们的中介者。

抽象的中介者:

public abstract class Mediator {
    public abstract void change(Colleague colleague);
}

具体的中介者,主板:

public class MainBoard extends Mediator {


    private CDDevice cdDevice;
    private CPU cpu;
    private GraphicsCard graphicsCard;
    private SoundCard soundCard ;
    @Override
    public void change(Colleague colleague) {
        if (colleague==cdDevice){
            handleCD((CDDevice) colleague);
        }
        if (colleague==cpu){
            handleCPU((CPU) colleague);
        }
    }
    private void handleCD(CDDevice  cdDevice){
        cpu.decodeData(cdDevice.read());
    }
    private void handleCPU(CPU cpu){
        soundCard.playSound(cpu.getDataSound());
        graphicsCard.vidoePlay(cpu.getDataVideo());
    }

    public void setCdDevice(CDDevice cdDevice) {
        this.cdDevice = cdDevice;
    }

    public void setCpu(CPU cpu) {
        this.cpu = cpu;
    }

    public void setGraphicsCard(GraphicsCard graphicsCard) {
        this.graphicsCard = graphicsCard;
    }

    public void setSoundCard(SoundCard soundCard) {
        this.soundCard = soundCard;
    }
}

抽象的零件:

public abstract class Colleague {
    public Mediator mediator;

    public Colleague(Mediator mediator) {
        this.mediator = mediator;
    }
}

具体的零件:

public class CPU extends Colleague {


    private String dataVideo,dataSound;
    public CPU(Mediator mediator) {
        super(mediator);
    }
    public String getDataVideo(){
        return dataVideo;
    }
    public String getDataSound() {
        return dataSound;
    }

    //解析数据,分割音频和视频
    public void decodeData(String data){
        String[] tmp = data.split(",");
        dataVideo=tmp[0];
        dataSound=tmp[1];
        mediator.change(this);
    }
}
public class CDDevice extends Colleague {


    private String data;
    public CDDevice(Mediator mediator) {
        super(mediator);
    }
    public String read(){
        return data;
    }
    public void load(){
        data="视频数据,音频数据";
        mediator.change(this);
    }
}
public class GraphicsCard extends Colleague {


    public GraphicsCard(Mediator mediator) {
        super(mediator);
    }

    public void vidoePlay(String data){
        System.out.println("播放视频:"+data);
    }
}
public class SoundCard extends Colleague {


    public SoundCard(Mediator mediator) {
        super(mediator);
    }

    public void playSound(String data){
        System.out.println("播放音频:"+ data);
    }

}

总结

在面向对象编程中,一个类必然会与其他类产生依赖关系,当依赖关系错综复杂时,可以考虑用中介者模式进行解耦。

优点

  • 降低类的关系复杂度,将多对多转化成一对多,实现解耦。
  • 符合迪米特原则(最少知识原则)

缺点

  • 中介者要做很多事,会变得庞大且难以维护。
  • 如果本来关系并不复杂,那么使用中介者可能会让关系变得更复杂。
