14、Android设计模式 - 访问者模式

访问者模式是一种将数据操作与数据结构分离的设计模式。确实是我目前为止见过的最复杂的了。

访问者模式的思想是:

  • 软件系统中拥有一个由许多对象构成的,比较稳定的对象结构。这些对象都拥有一个accept方法来接受访问者的访问。
  • 访问者是一个接口,对对象结构中的每一个元素都提供一个visit方法,对不同的访问对象执行不同的visit方法做出不同的处理。
  • 在对象结构的一次访问中,遍历整个对象结构,对每一个元素执行accept方法,在每个accept方法中调用访问者的visit方法,从而使访问者可以处理对象结构中的每一个元素。
  • 可以针对同一个对象结构,设计不同的访问者类,达到区别对待的目的。

定义

封装某些作用于某种数据结构中各元素的操作,它可以在不改变数据结构的前提下定义作用于这些元素的新的操作。

使用场景

  • 对象结构稳定,但经常需要在此对象结构上定义新的操作。
  • 需要对一个对象结构中的元素进行很多不同的操作,为了避免这些操作“污染”这些对象的类,也为了避免在增加新操作时修改这些类。
  • 加入在一组对象中存在相似的操作,为了减少代码重复率,将相同的操作封装到访问者中去。

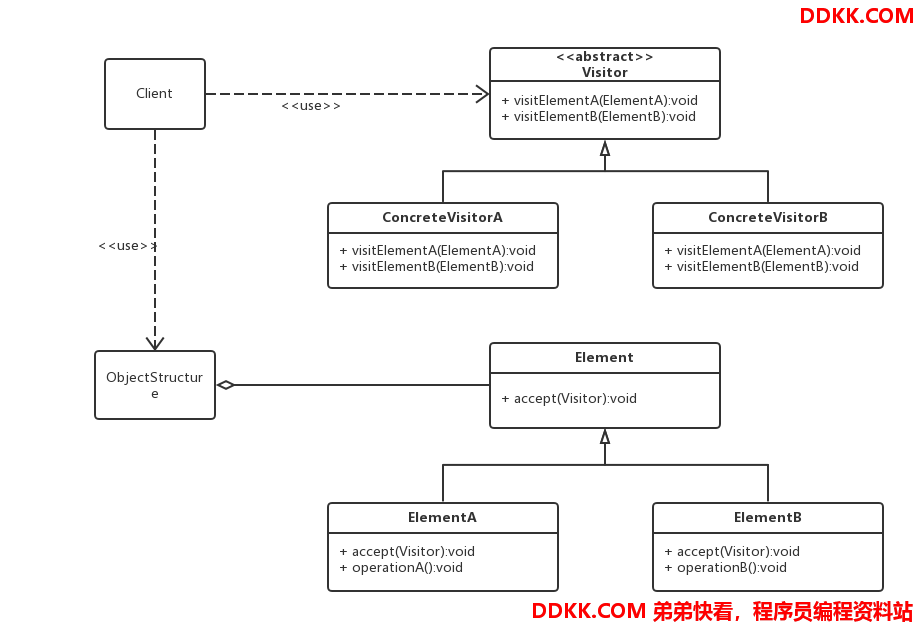

UML



  • Visitor:接口或抽象类,定义了对每一个元素的访问行为,参数就是可访问的元素,方法个数理论上是个元素个数一样的。因此,访问者模式要求被访问的对象结构要稳定,如果经常增删元素,必然会导致频繁修改Visitor接口,就不适合用访问者模式了。
  • ConcreteVisitor:具体的访问者,定义具体的对每一个元素的具体访问行为。
  • Element:抽象的元素接口或抽象类,定义了一个接待访问者的方法,让每个元素都可以被访问者访问。
  • Element,ElementB:具体的元素类,提供接收访问方法的具体实现。这个具体实现通常是调用访问者提供的访问该元素的方法。
  • ObjectStructure:定义对象结构,里面维护了一个元素的集合,并且迭代这些元素供访问者访问。

简单实现

就举公司的年终考核来说。假设一个公司的基层结构很稳定,就是工程师和经理。那么不同的高层来考核就要访问他们不同的东西。

工程师和经理是被考核者,可以看成被访问者。CEO和CTO是考核者,他们的考核指标不一样,但都是考核工程师的经理,他们可以看做是访问者。

CEO访问工程师和经理,要获取他们的KPI作为考核依据。

CTO访问工程师要获取代码量,访问经理要获取项目个数作为开合依据。

被访问者,员工的基类:

public abstract class Staff {
    public String name;
    public int kpi;

    public Staff(String name) {
        this.name = name;
        kpi = new Random().nextInt(10);
    }
//定义一个抽象的受访问方法
    public abstract void accept(Visitor visitor);
}

工程师

public class Engineer extends Staff {



    public Engineer(String name) {
        super(name);
    }

//实现受访问方法,里面调用访问者的访问方法。通传参来确定调用Visitor的哪个方法。
    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }

    public int getCodeLines(){
        return new Random().nextInt(1000000);
    }
}

经理

public class Manager extends Staff {


    public Manager(String name) {
        super(name);
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }

    public int getProducts(){
        return new Random().nextInt(10);
    }
}

访问者的抽象类,为每一个被访问者都提供可一个访问方法。

public interface Visitor {
    void visit(Engineer engineer);
    void visit(Manager manager);
}

CTO,实现每一个访问元素的方法,访问不同的元素进行不同的操作,各取所需

public class CTO implements Visitor {


    @Override
    public void visit(Engineer engineer) {
        System.out.println("我CTO考察工程师"+engineer.name+"的代码量是"+engineer.getCodeLines());
    }

    @Override
    public void visit(Manager manager) {
        System.out.println("我CTO考察经理"+manager.name+"的产品量是"+manager.getProducts());
    }
}

CEO,

public class CEO implements Visitor {


    @Override
    public void visit(Engineer engineer) {
        System.out.println("我CEO考察工程师"+engineer.name+"的KPI是"+engineer.kpi);
    }

    @Override
    public void visit(Manager manager) {
        System.out.println("我CEO考察经理"+manager.name+"的KPI是"+manager.kpi);
    }
}

生成报表,也就是对象结构。内部遍历调用每一个元素的接受访问方法。

public class Report {


    List<Staff> list = new ArrayList<>();

    public Report() {
        list.add(new Engineer("小王"));
        list.add(new Engineer("大王"));
        list.add(new Engineer("老王"));
        list.add(new Manager("小张"));
        list.add(new Manager("大张"));
        list.add(new Manager("老张"));
    }

    public void showReport(Visitor visitor){
        for (Staff staff:list) {
            staff.accept(visitor);
        }
    }
}

客户端调用

public class Client {
    public static void main(String[] args) {
        Report report = new Report();
        report.showReport(new CTO());
        System.out.println("---------");
        report.showReport(new CEO());
    }
}

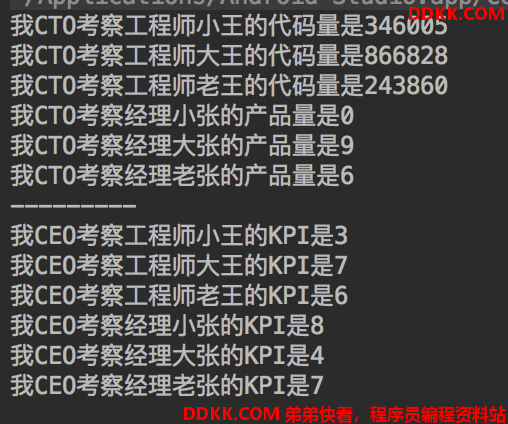

输出:

到这里能感觉到访问者模式最大的好处就是,当被访问者是固定的时候,拓展访问者非常容易。

比如现在有COO还要进行考核,那么只需实现一个COO实现Visitor接口,实现具体的访问方法。然后在report.showReport(new COO()),就能拿到他需要的内容了,其他地方都不用修改。

总结

访问者模式适合在访问对象稳定的时候使用。

优点

  • 角色分离,各司其职,符合单一职责原则
  • 具有优秀的拓展性
  • 使数据结构和作用于结构上的操作解耦,是操作集合可以独立变化。

缺点

  • 具体元素对访问者公布细节,违反了迪米特原则。
  • 具体元素修改的成本太大。
  • 违反了依赖倒置原则,为了达到区别对待依赖了具体而不是抽象。
