02、Redis 源码解析 - Redis 总体架构

刚开始阅读Redis代码的时候,经常感到效率不高,难以把握整体,现在回想起来主要有以下几个原因:

Redis为了追求极致的内存使用和效率,很多数据结构从0开始实现,个别结构比较复杂,导致很容易陷入细节之中。

Redis中功能模块很多,某些模块比较复杂,而且往往夹杂着其他模块,如果不清楚模块之间的联系,就很难找到一条清晰的调用主线。

Redis是纯C实现,很难达到C++那样的封装性和抽象性,导致一些复杂函数会非常长,为了理清一个函数的调用关系,往往花费大量时间,无法快速抓住主干。

如果一开始就盯着一个代码文件看,效率就比较低,也很难分清主次。所以阅读代码时要注意以下两点:

先理清主线分支,再根据功能深入分支细节

紧紧把握Redis的设计原理,根据原理来阅读代码,就容易理解代码逻辑

由于Redis 6.0版本在业界还没有大规模线上应用,而且较5.0版本改动较大,下面就以Redis 5.0.10版本为例,梳理下Redis的整体结构和功能模块,然后以模块为单位,阅读相关代码。

Redis功能模块

Redis作为一个高性能、高可用的分布式KV缓存系统,可以将整个系统分成单机数据库、高可靠性、集群三部分。

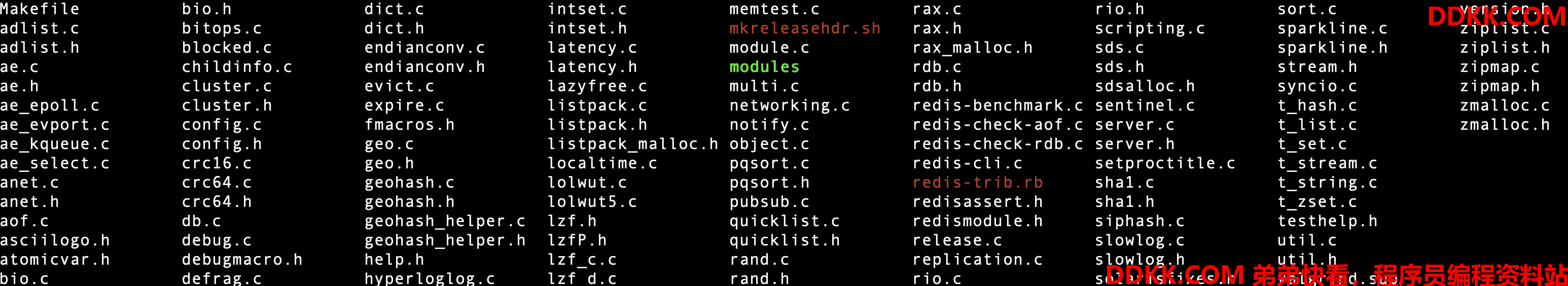

三个部分相对来说比较独立,每个部分又可以继续拆解,将src目录下的文件按照这三个部分拆分。

单机数据库

单机数据库部分可以分为单机实例、数据结构、数据库操作。

单机实例

Redis作为一个后端系统,需要有服务器的主体控制流程,这部分在server.h/c中,包括配置解析、数据库初始化、主流程启动。
其次服务器的网络通信部分在ae.h/c,ae_epoll.c,ae_evport.c,ae_kqueue.c,ae_select.c中,同时Redis对最底层的TCP部分进行了封装,包括Socket创建、接受、监听以及相关设置,这部分在anet.h/c中。当有客户端连接时,包括业务客户端、主从复制客户端、集群节点客户端连接到服务器时,会创建对应的client实例,client何时可写、如何回复、何时销毁等部分在networking.c中。

数据结构

Redis提供了丰富的数据类型来支持不同的业务,除了用来实现不同的键值类型,底层的功能实现也依赖于这些数据类型,其中常见的键值类型包括String、List、Hash、Set和Sorted Set这这五种,同时还支持BitMap、HyperLogLog、Geo和Stream这四种扩展类型。Redis官方的Module在原理上也是通过创建新的数据类型来提供更加丰富的键值操作,比较出名的包括RedisSearch、RedisBloom、RedisJson等。

常见的数据结构以及与之对应的键值类型如下:

  • 字符串 (sds.h/c): String
  • 双向列表(adlist.h/c):List
  • 压缩列表(ziplist.h/c):List、Hash、Sorted Set
  • 压缩Map(zipmap.h/c):Hash
  • quickList(quicklist.h/c):List、Hash、Sorted Set,quickList的实现原理有点像stl中的deque
  • 跳表(t_zset.c):Sorted Set
  • 哈希表(dict.h/c):Hash
  • 位图(bitops.c): BitMap
  • GeoHash(geohash.h/c、geo.h/c、geohelper.h/c): Geo
  • HyperLogLog(hyperloglog.c):HyperLogLog
  • 流数据(rax.h/c):Stream

数据库

  • KV数据库的相关实现在db.c中,包括对键值对的新增、查询、修改和删除,所有支持的命令在server.c中,同时该文件也实现了这些命令的注册和初始化。
  • 前面讲到,Redis支持String、List、Hash、Set和Sorted Set这五种数据类型,对应的实现在t_string.c、t_list.c、t_hash.c、t_set.c和t_zset中,对应的键值对的封装在object.c中。
  • Redis还额外支持发布订阅的功能,这部分实现在pubsub.c中
  • 对于事务的支持在multi.c中

Redis是一个纯内存的KV数据库,对于内存使用做了相当多的优化,比如:

  • 为了对键值对做优化,很多类型底层都有两种实现方案,比如List和Hash在数据量较少时,采用ziplist和zipmap实现,内存使用效率更高,当数据量增大时,为了查询效率,才转化为quicklist和dict。
  • 在内存分配中,Redis放弃了glibc中的tcmalloc,采用jemalloc,大大减少了内存碎片率。
  • 当数据库所占内存超过配置的阈值时,为了保护系统,Redis会采用对应的规则淘汰KV对,淘汰策略有很多,包括LRU、LFU等算法,这部分在evict.c中。
  • Redis支持对key设置过期时间,当key过期时,会采用相应策略删除KV对,这部分在expire.c中。

同时Redis是个单线程数据库,意味着包括读取解析客户端命令、处理命令、回复响应、大部分后台任务都要在一个线程中完成,这就要求任何步骤都不能造成长时间的阻塞,由此造成了Redis独有的一些处理方式:

  • 当数据库需要扩容时,会逐步rehash,这部分在dict.h/c中
  • 部分后台任务会在单独的线程中处理,例如:删除key、关闭文件、fsync文件,这部分在bio.h/c和lazyfree.c中。
  • 每个模块都需要一些周期性任务,这些任务在server.c中实现,同时根据执行频率确定每个任务的执行间隔,有些任务还会严格的限制执行时间

高可靠性

虽然Redis通常作为一个纯内存的KV数据库使用,但是为了避免单机故障和完全丢失数据,Redis提供一些措施来保证它的高可靠性,主要包括持久化和主从复制。

持久化

持久化有两种方式:

  • 快照RDB,这部分实现在rdb.c中
  • 追加日志AOF,这部分实现在aof.c

在AOF中,为了避免日志过大,会定期的打内存快照RDB,之后可以安全的删除之前的日志。

主从复制

这部分实现在replication.c中,主从复制提供的是最终一致性,通过提供多份冗余数据的方式,保证了Redis的高可靠性,同时,在数据实时性要求不高的情况下,可以分散读请求的压力。最后主从复制可以看成是一种数据导出和同步的方式,在实际应用时可以非常灵活。

集群

集群部分相对独立,与主从复制共同保证了Redis的高可靠性,同时通过该分片提供了高扩展性,这部分实现在cluster.h/c中。

最后,Redis还提供额外的功能模块,来帮助运维人员排查问题和监测系统运行,比如latency.h/c中监控操作延时,slowlog.h/c中记录慢命令,这部分都比较简单。
