1. 介绍
字典还有一个更为通俗的名字：map（映射），是一种用于保存键值对的抽象数据结构. 很多语言都内置了字典这种数据结构，像C++中的unordered_map、Java中的HashMap、Golang中的map等等.
但是C语言中却没有内置这种数据结构，因此Redis构建了自己的字典实现. 字典在Redis中的应用相当广泛，比如哈希对象在满足条件的情况下会使用字典作为底层实现，以及Redis中的数据库也是使用字典来作为底层实现的，对数据库的增、删、查、改操作也是构建在对字典的操作之上的.
2. 字典的实现
Redis的字典使用哈希表作为底层实现，一个哈希表里面可以有多个哈希表节点，而每个哈希表节点就保存了字典中的一个键值对.
关于字典的源码在源码根目录的dict.h和dict.c中.
2.1 哈希表
Redis字典所使用的哈希表由dictht结构定义：
typedef struct dictht {
// 哈希表数组
dictEntry **table;
// 哈希表大小
unsigned long size;
// 哈希表大小掩码，用于计算索引值
// 总是等于 size-1
unsigned long sizemask;
// 哈希表已有节点的数量
unsigned long used;
} dictht;

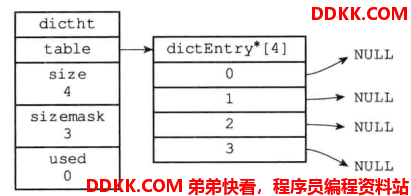

table是一个数组，数组中的每个元素都是一个指向哈希表节点的指针：
2.2 哈希表节点
哈希表的table指向的数组存放着dictEntry类型的地址.
typedef struct dictEntry {
// 键
void *key;
// 值
union {
void *val;
uint64_t u64;
int64_t s64;
double d;
} v;
// 指向下一个hash节点，形成链表，用来解决hash键冲突
struct dictEntry *next;
} dictEntry;
- key属性保存着键值对中的键，而v属性则保存着键值对中的值，其中键值对的值可以是一个指针，或者是一个uint64_t整数，又或者是一个int64_t整数.
- next属性是指向另一个哈希表节点的指针，这个指针可以将多个哈希值相同的键值对连接在一起，以此来解决键冲突( collision )的问题.

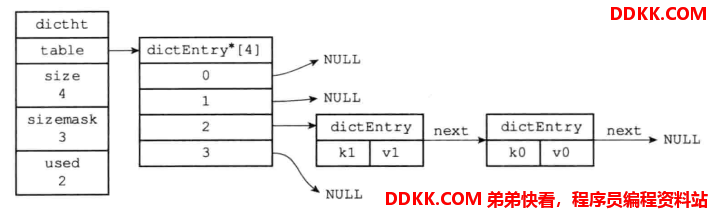

如下图所示，next指针将两个索引值相同的键k1和k0连接在了一起：
2.3 字典
typedef struct dict {
// 类型特定函数
dictType *type;
// 私有数据
void *privdata;
// 两张哈希表
dictht ht[2];
// rehash的标记，rehashidx==-1，表示没在进行rehash
long rehashidx;
// 正在迭代的迭代器数量
int iterators;
} dict;
type属性和privdata属性是针对不同类型的键值对，为创建多态字典而设置的：
- type属性是一个指向dictType结构的指针，每个dictType结构保存了一组用于操作特定类型键值对的函数，Redis 会为用途不同的字典设置不同的类型特定函数.
- 而privdata属性则保存了需要传给那些类型特定函数的可选参数.
dictType类型保存着 操作字典不同类型key和value的函数指针.
typedef struct dictType {
// 计算hash值的函数
unsigned int (*hashFunction)(const void *key);
// 复制key的函数
void *(*keyDup)(void *privdata, const void *key);
// 复制value的函数
void *(*valDup)(void *privdata, const void *obj);
// 比较key的函数
int (*keyCompare)(void *privdata, const void *key1, const void *key2);
// 销毁key的析构函数
void (*keyDestructor)(void *privdata, void *key);
// 销毁value的析构函数
void (*valDestructor)(void *privdata, void *obj);
} dictType;
- ht属性是一个包含两个项的数组，数组中的每个项都是一个dictht哈希表，一般情况字典只使用ht[0]哈希表，ht[1]哈希表只会在对ht[0]哈希表进行rehash时使用.
- 除了ht[1]之外，另一个和rehash有关的属性就是rehashidx，它记录了
rehash目前的进度，如果目前没有在进行rehash，那么它的值为-1.

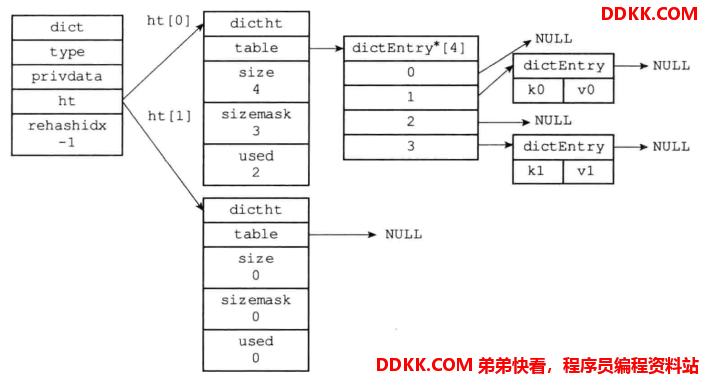

下图是一个没有在进行rehash的字典：
3. 哈希算法
当要将一个新的键值对添加到字典里面时，程序需要先根据键值对的键计算出哈希值和索引值，然后再根据索引值，将包含新键值对的哈希表节点放到哈希表数组的指定索引上面.
Redis的字典计算哈希值有两个步骤：
// 计算key的哈希值
hash = dict->type->hashFunction(key);
// 使用sizemask属性和哈希值，计算出索引值
index = hash & dict->ht[x].sizemask;
当字典被用作数据库的底层实现，或者哈希对象的底层实现时，Redis使用MurmurHash2算法来计算键的哈希值.
3.1 用于计算int型哈希值的函数
// 用于计算int整型哈希值的哈希函数
unsigned int dictIntHashFunction(unsigned int key) {
key += ~(key << 15);
key ^= (key >> 10);
key += (key << 3);
key ^= (key >> 6);
key += ~(key << 11);
key ^= (key >> 16);
return key;
}
3.2 MurmurHash2 算法
// 用于计算字符串的哈希值的哈希函数
unsigned int dictGenHashFunction(const void *key, int len) {
// m和r这两个值用于计算哈希值，只是因为效果好
uint32_t seed = dict_hash_function_seed;
const uint32_t m = 0x5bd1e995;
const int r = 24;
// 初始化
uint32_t h = seed ^ len;
// 一次将 4 个字节混合到哈希中
const unsigned char *data = (const unsigned char *)key;
// 将字符串key每四个一组看成uint32_t类型，进行运算的到h
while(len >= 4) {
uint32_t k = *(uint32_t*)data;
k *= m;
k ^= k >> r;
k *= m;
h *= m;
h ^= k;
data += 4;
len -= 4;
}
// 处理输入数组的最后几个字节
switch(len) {
case 3: h ^= data[2] << 16;
case 2: h ^= data[1] << 8;
case 1: h ^= data[0]; h *= m;
};
// 确保最后几个字节被更好的合并
h ^= h >> 13;
h *= m;
h ^= h >> 15;
return (unsigned int)h;
}
4. rehash
随着操作的不断执行，哈希表保存的键值对会逐渐地增多或者减少，为了让哈希表的负载因子维持在一个合理的范围之内，当哈希表保存的键值对数量太多或者太少时，程序需要对哈希表的大小进行相应的扩展或者收缩.
扩展和收缩哈希表的工作可以通过执行rehash （重新散列）操作来完成，Redis 对字典的哈希表执行rehash的步骤如下：
1、 为字典的ht[1]哈希表分配空间，这个哈希表的空间大小取决于要执行的操作，以及ht[0]当前包含的键值对数量（也即是ht[0].used属性的值）：；
(1) 扩容操作：ht[1]的大小为第一个大于等于ht[0].used * 2的2 ^ n.
(2) 收缩操作：ht[1]的大小为第一个大于等于ht[0].used的2 ^ n.
2、 将保存在ht[0]中的所有键值对rehash到ht[1]上面：rehash指的是重新计算键的哈希值和索引值，然后将键值对放置到ht[1]哈希表的指定位置上.；
3、 当ht[0]包含的所有键值对都迁移到了ht[1]之后（ht[0]变为空表），释放；
ht[0]，将ht[1]设置为ht[0]，并在ht[1]新创建一个空白哈希表，为下一次rehash做准备.
4.1 哈希表扩容与收缩的规则
扩容
当以下条件中的任意一个被满足时，程序会自动开始对哈希表执行扩展操作：
- 服务器目前没有在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于1.
- 服务器目前正在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于5.
负载因子计算公式：
// 负载因子 = 哈希表已保存的节点数量 / 哈希表大小
load_factor = ht[0].used / ht[0].size
扩容源码：
// 返回字典d是否正在rehash
#define dictIsRehashing(d) ((d)->rehashidx != -1)
// 表示字典是否启用rehash，dictEnableResize()和dictDisableResize()可以修改该变量
static int dict_can_resize = 1;
// 强制进行rehash的比例 used/size 如果大于dict_force_resize_ratio就会强制触发rehash进行扩大哈希表的操作
static unsigned int dict_force_resize_ratio = 5;
// 扩展d字典，并初始化
static int _dictExpandIfNeeded(dict *d) {
// 正在进行rehash，直接返回
if (dictIsRehashing(d)) return DICT_OK;
// 如果字典（的 0 号哈希表）为空，那么创建并返回初始化大小的 0 号哈希表
if (d->ht[0].size == 0) return dictExpand(d, DICT_HT_INITIAL_SIZE);
// 字典已使用节点数和字典大小之间的比率接近 1：1
// 能够扩展的标志为真 或者 已使用节点数和字典大小之间的比率超过 dict_force_resize_ratio（默认为5）
if (d->ht[0].used >= d->ht[0].size && (dict_can_resize || d->ht[0].used / d->ht[0].size > dict_force_resize_ratio))
{
// 扩展为节点个数的2倍
return dictExpand(d, d->ht[0].used * 2);
}
return DICT_OK;
}
扩容或者收缩的操作都靠下面这个函数来执行：
// 根据size调整或创建字典d的哈希表
int dictExpand(dict *d, unsigned long size) {
// 新的hash表
dictht n;
// 获得一个最接近2的倍数的realsize
unsigned long realsize = _dictNextPower(size);
// 正在rehash或size不够大返回出错标志
if (dictIsRehashing(d) || d->ht[0].used > size)
return DICT_ERR;
// 如果新的realsize和原本的size一样则返回出错标志
if (realsize == d->ht[0].size) return DICT_ERR;
// 分配新的哈希表并将所有指针初始化为 NULL
n.size = realsize;
n.sizemask = realsize-1;
n.table = zcalloc(realsize*sizeof(dictEntry*));
n.used = 0;
// 如果ht[0]哈希表为空，则将新的哈希表n设置为ht[0]
if (d->ht[0].table == NULL) {
d->ht[0] = n;
return DICT_OK;
}
// 为重新散列准备第二个散列表
// 如果ht[0]非空，则需要rehash
d->ht[1] = n;
// 设置rehash标志位为0，开始渐进式rehash（incremental rehashing）
d->rehashidx = 0;
return DICT_OK;
}
下面的函数用于计算hash表扩容或者收缩后的大小：
// __LONG_MAX__是long_int类型的最大值
#define LONG_MAX __LONG_MAX__
// 初始化的哈希表大小为4
#define DICT_HT_INITIAL_SIZE 4
// 计算第一个大于等于 size 的 2 ^ N ，用作哈希表的值
static unsigned long _dictNextPower(unsigned long size) {
// 先让i等于hash的初始大小
unsigned long i = DICT_HT_INITIAL_SIZE;
// size最大为LONG_MAX
if (size >= LONG_MAX) return LONG_MAX;
// 返回大于等于第一个大于哈希表初始大小的2的n次幂
while(1) {
if (i >= size)
return i;
i *= 2;
}
}
收缩
当哈希表的负载因子小于0.1时，程序自动开始对哈希表执行收缩操作.
// 缩小字典d
int dictResize(dict *d) {
int minimal;
// 如果dict_can_resize被设置成0，表示不能进行rehash，或正在进行rehash，返回出错标志DICT_ERR
if (!dict_can_resize || dictIsRehashing(d)) return DICT_ERR;
// 获得已经有的节点数量作为最小限度minimal
minimal = d->ht[0].used;
// 但是minimal不能小于最低值DICT_HT_INITIAL_SIZE（4）
if (minimal < DICT_HT_INITIAL_SIZE)
minimal = DICT_HT_INITIAL_SIZE;
// 用minimal调整字典d的大小
return dictExpand(d, minimal);
}
5. 渐进式rehash
为了避免rehash对服务器性能造成影响，服务器不是一次性将ht[0]里面的所有键值对全部rehash到ht[1]，而是分多次、渐进式地将ht[0]里面的键值对慢慢地rehash到ht[1].
下面是哈希表渐进式rehash的步骤：
1、 为ht[1]分配空间，让字典同时持有ht[0]和ht[1]两个哈希表.；
2、 在字典中维持一个索引计数器变量rehashidx，并将它的值设置为0，表示rehash工作正式开始.；
3、 在rehash进行期间，每次对字典执行添加、删除、查找或者更新操作时，程序除了执行指定的操作以外，还会顺带将ht[0]哈希表在rehashidx索引上的所有键值对rehash到ht[1]，当rehash工作完成之后，程序将rehashidx属性的值增一.；
4、 随着字典操作的不断执行，最终在某个时间点上，ht[0]的所有键值对都会被rehash至ht[1]，这时程序将rehashidx属性的值设为-1，表示rehash操作已完成.；
渐进式rehash执行期间的哈希表操作
渐进式rehash期间，如果要在字典里面查找一个键，程序会先在ht[0]里面进行查找，如果没有找到，就会在ht[1]里面进行查找.
另外，新添加到字典的键值对会被直接保存到ht[1]里面.
// n步进行渐进式rehash
int dictRehash(dict *d, int n) {
// rehashidx每次增加的上限
int empty_visits = n * 10;
// 只有rehashidx不等于-1时，才表示正在进行rehash，否则返回0
if (!dictIsRehashing(d)) return 0;
// 分n步，而且ht[0]上还有没有移动的节点
while(n-- && d->ht[0].used != 0) {
dictEntry *de, *nextde;
// 确保rehashidx没有越界，因为rehashidx是从-1开始，0表示已经移动1个节点，它总是小于hash表的size
assert(d->ht[0].size > (unsigned long)d->rehashidx);
// 第一个循环用来更新 rehashidx 的值，因为有些桶为空，所以 rehashidx并非每次都比原来前进一个位置，而是有可能前进几个位置，但最多不超过 10。
// 将rehashidx移动到ht[0]有节点的下标，也就是table[d->rehashidx]非空
while(d->ht[0].table[d->rehashidx] == NULL) {
d->rehashidx++;
if (--empty_visits == 0) return 1;
}
// ht[0]下标为rehashidx有节点，得到该节点的地址
de = d->ht[0].table[d->rehashidx];
// 第二个循环用来将ht[0]表中每次找到的非空桶中的链表（或者就是单个节点）拷贝到ht[1]中
while(de) {
unsigned int h;
// 备份下一个节点的地址
nextde = de->next;
// 获得计算哈希值并得到哈希表中的下标h
h = dictHashKey(d, de->key) & d->ht[1].sizemask;
// 将该节点插入到下标为h的位置
de->next = d->ht[1].table[h];
d->ht[1].table[h] = de;
// 更新两个表节点数目计数器
d->ht[0].used--;
d->ht[1].used++;
// 将de指向以一个处理的节点
de = nextde;
}
// 迁移过后将该下标的指针置为空
d->ht[0].table[d->rehashidx] = NULL;
// 更新rehashidx
d->rehashidx++;
}
// 检测是否已经将整张表rehash
// ht[0]上已经没有节点了，说明已经迁移完成
if (d->ht[0].used == 0) {
// 释放hash表内存
zfree(d->ht[0].table);
// 将迁移过的1号哈希表设置为0号哈希表
d->ht[0] = d->ht[1];
// 重置ht[1]哈希表
_dictReset(&d->ht[1]);
// rehash标志关闭
d->rehashidx = -1;
// 表示已完成
return 0;
}
// 表示还有节点等待迁移
return 1;
}
\
