实时监控

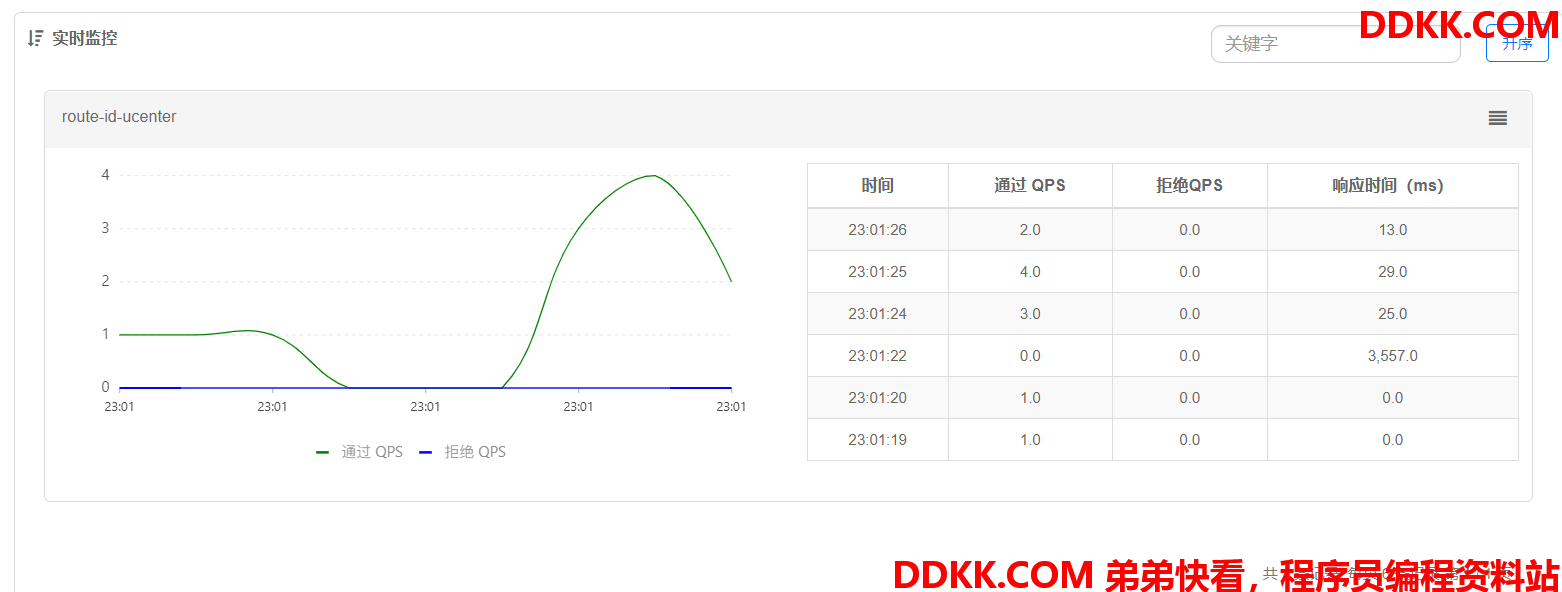

Sentinel 提供对所有资源的实时监控,我们可以通过控制台查看。

可以很清楚的看到当前QPS流量趋势。



监控API

簇点监控

获取簇点列表 API: GET /clusterNode

当应用启动之后,可以运行下列命令,获得当前所有簇点(ClusterNode)的列表(JSON 格式):

# 客户端IP+与控制台通信端口
http://localhost:8719/clusterNode

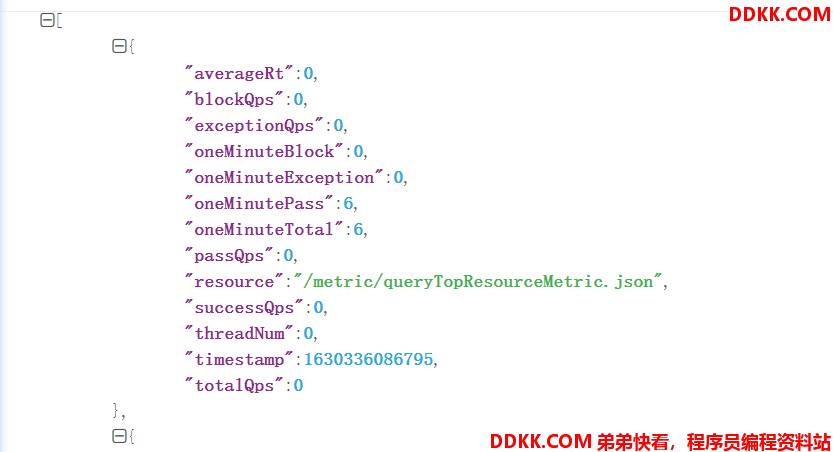

返回数组Json


结果字段说明:

[
 {

     "averageRt":0.0, //平均响应时间
 "blockRequest":0, //每分钟拦截的请求个数
 "blockedQps":0.0, //每秒拦截个数
 "curThreadNum":0, //并发个数
 "passQps":1.0, // 每秒成功通过请求
 "passReqQps":1.0, //每秒到来的请求
 "resourceName":"/registry/machine", 资源名称
 "timeStamp":1529905824134, //时间戳
 "totalQps":1.0, // 每分钟请求数
 "totalRequest":193},
  ....
]

/clusterNode是由FetchSimpleClusterNodeCommandHandler来处理的。

@CommandMapping(
    name = "clusterNode",
    desc = "get all clusterNode VO, use type=notZero to ignore those nodes with totalRequest <=0"
)
public class FetchSimpleClusterNodeCommandHandler implements CommandHandler<String> {


    public FetchSimpleClusterNodeCommandHandler() {


    }

    public CommandResponse<String> handle(CommandRequest request) {


        String type = request.getParam("type");
        List<NodeVo> list = new ArrayList();
        Map<ResourceWrapper, ClusterNode> map = ClusterBuilderSlot.getClusterNodeMap();
        if (map == null) {


            return CommandResponse.ofSuccess(JSONArray.toJSONString(list));
        } else {


            Iterator var5 = map.entrySet().iterator();
            while(var5.hasNext()) {


                Entry<ResourceWrapper, ClusterNode> entry = (Entry)var5.next();
                if ("notZero".equalsIgnoreCase(type)) {


                    if (((ClusterNode)entry.getValue()).totalRequest() > 0L) {


                        list.add(NodeVo.fromClusterNode((ResourceWrapper)entry.getKey(), (ClusterNode)entry.getValue()));
                    }
                } else {


                    list.add(NodeVo.fromClusterNode((ResourceWrapper)entry.getKey(), (ClusterNode)entry.getValue()));
                }
            }
            return CommandResponse.ofSuccess(JSONArray.toJSONString(list));
        }
    }
}

查询某个簇点的详细信息

可以用下面命令模糊查询该簇点的具体信息,其中 id 对应 resource name,支持模糊查询:

http://localhost:8719/cnode?id=xxxx

结果示例:

idx               id               thread    pass      blocked   success    total    aRt   1m-pass   1m-block   1m-all   exeption
6   /app/aliswitch2/machines.json     0         0         0         0          0        0     0         0          0        0
7   /app/sentinel-admin/machines.json 0         1         0         1          1        6     0         0          0        0
8   /identity/machine.json            0         0         0         0          0        0     0         0          0        0
9   /registry/machine                 0         2         0         2          2        1     192       0          192      0
10  /app/views/machine.html           0         1         0         1          1        2     0         0          0        0

簇点调用者统计信息

可以用下列命令查询该簇点的调用者统计信息:

http://localhost:8719/origin?id=xxxx

结果示例:

id: nodeA
idx origin  threadNum passedQps blockedQps totalQps aRt   1m-passed 1m-blocked 1m-total
1   caller1 0         0         0          0        0     0         0          0
2   caller2 0         0         0          0        0     0         0          0

其中的origin 由 ContextUtil.enter(resourceName,origin) 方法中的 origin 指定。

链路监控

我们可以通过以下api来查询链路入口的链路树形结构:

http://localhost:8719/tree

EntranceNode: machine-root(t:0 pq:1 bq:0 tq:1 rt:0 prq:1 1mp:0 1mb:0 1mt:0)
-EntranceNode1: Entrance1(t:0 pq:1 bq:0 tq:1 rt:0 prq:1 1mp:0 1mb:0 1mt:0)
--nodeA(t:0 pq:1 bq:0 tq:1 rt:0 prq:1 1mp:0 1mb:0 1mt:0)
-EntranceNode2: Entrance1(t:0 pq:1 bq:0 tq:1 rt:0 prq:1 1mp:0 1mb:0 1mt:0)
--nodeA(t:0 pq:1 bq:0 tq:1 rt:0 prq:1 1mp:0 1mb:0 1mt:0)

t:threadNum  pq:passQps  bq:blockedQps  tq:totalQps  rt:averageRt  prq: passRequestQps 1mp:1m-passed 1mb:1m-blocked 1mt:1m-total

历史资源数据

资源的秒级日志

所有资源的秒级监控日志(metric 日志)在 h o m e / l o g s / c s p / {home}/logs/csp/ home/logs/csp/{appName}-metrics.log.${date}.xx。

例如,该日志的名字可能为 my-service-metrics.log.2018-06-22.1。日志示例:

1529573107000|2018-06-21 17:25:07|sayHello(java.lang.String,long)|10|3601|10|0|2|0|0|1

格式说明:

index	例子	说明
1	1529573107000	时间戳
2	2018-06-21 17:25:07	日期
3	sayHello(java.lang.String,long)	资源名称
4	10	每秒通过的资源请求个数 (pass QPS)
5	3601	每秒资源被拦截的个数 (block QPS)
6	10	每秒完成调用的资源个数 (complete QPS),包括正常结束和异常结束的情况
7	0	每秒资源的异常个数 (error QPS)
8	2	资源平均响应时间(ms)
9	0	该秒占用未来请求的数目(since 1.5.0)
10	0	预留用
11	1	资源分类(since 1.7.0)

被拦截的秒级日志

同样的,每秒的拦截日志(block 日志)也会出现在 <用户目录>/logs/csp/sentinel-block.log 文件下。如果没有发生拦截,则该日志不会出现。

2014-06-20 16:35:10|1|sayHello(java.lang.String,long),FlowException,default,origin|61,0
2014-06-20 16:35:11|1|sayHello(java.lang.String,long),FlowException,default,origin|1,0

index	例子	说明
1	2014-06-20 16:35:10	时间戳
2	1	该秒发生的第一个资源
3	sayHello(java.lang.String,long)	资源名称
4	XXXException	拦截的原因, 通常 FlowException 代表是被限流规则拦截,DegradeException 则表示被降级,SystemBlockException 则表示被系统保护拦截
5	default	生效规则的调用来源(参数限流中代表生效的参数)
6	origin	被拦截资源的调用者,可以为空
7	61,0	61 被拦截的数量,0 无意义可忽略

实时查询

相关API: GET /metric

http://localhost:8719/metric?identity=XXX&startTime=XXXX&endTime=XXXX&maxLines=XXXX

需指定以下 URL 参数:

identity:资源名称
startTime:开始时间(时间戳)
endTime:结束时间
maxLines:监控数据最大行数

返回和metric 日志 格式一样的内容。例如:

1529998904000|2018-06-26 15:41:44|abc|100|0|0|0|0
1529998905000|2018-06-26 15:41:45|abc|4|5579|104|0|728
1529998906000|2018-06-26 15:41:46|abc|0|15698|0|0|0
1529998907000|2018-06-26 15:41:47|abc|0|19262|0|0|0
1529998908000|2018-06-26 15:41:48|abc|0|19502|0|0|0
1529998909000|2018-06-26 15:41:49|abc|0|18386|0|0|0
1529998910000|2018-06-26 15:41:50|abc|0|19189|0|0|0
1529998911000|2018-06-26 15:41:51|abc|0|16543|0|0|0
1529998912000|2018-06-26 15:41:52|abc|0|18471|0|0|0
1529998913000|2018-06-26 15:41:53|abc|0|19405|0|0|0
