项目结构

将Sentinel的源码fork到自己的github库中,接着把源码clone到本地,然后开始源码阅读之旅吧。

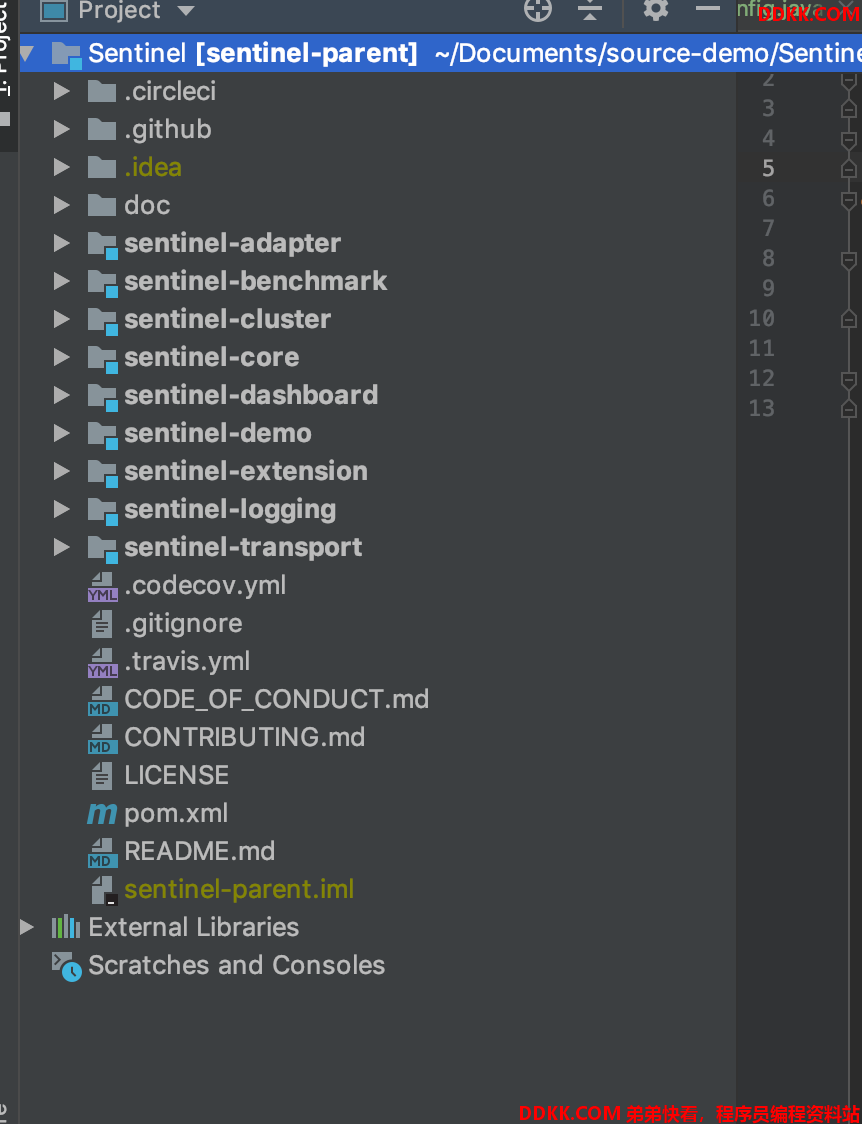

首先我们看一下Sentinel项目的整个结构:



sentinel-core 核心模块,限流、降级、系统保护等都在这里实现
sentinel-dashboard 控制台模块,可以对连接上的sentinel客户端实现可视化的管理
sentinel-transport 传输模块,提供了基本的监控服务端和客户端的API接口,以及一些基于不同库的实现
sentinel-extension 扩展模块,主要对DataSource进行了部分扩展实现
sentinel-adapter 适配器模块,主要实现了对一些常见框架的适配
sentinel-demo 样例模块,可参考怎么使用sentinel进行限流、降级等
sentinel-benchmark 基准测试模块,对核心代码的精确性提供基准测试

限流原理分析

首先从入口开始:SphU.entry(resourceName) 。这个方法会去申请一个entry,如果能够申请成功,则说明没有被限流,否则会抛出BlockException,表示已经被限流了。

SphU.entry() 方法往下执行会进入到 Env.sph.entry(name, EntryType.OUT, 1, OBJECTS0)Sph的默认实现类是 CtSph

首先会根据资源名称和类型创建 StringResourceWrapper。这个表示资源的类

    public Entry entry(String name, EntryType type, int count, Object... args) throws BlockException {


        StringResourceWrapper resource = new StringResourceWrapper(name, type);
        return this.entry(resource, count, args);
    }

CtSph中最终会执行到 private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args) throws BlockException 这个方法。

我们来看一下这个方法的具体实现:

private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args) throws BlockException {


    Context context = ContextUtil.getContext();
    if (context instanceof NullContext) {


        return new CtEntry(resourceWrapper, (ProcessorSlot)null, context);
    } else {

        if (context == null) {


            context = CtSph.InternalContextUtil.internalEnter("sentinel_default_context");
        }

        if (!Constants.ON) {


            return new CtEntry(resourceWrapper, (ProcessorSlot)null, context);
        } else {


            ProcessorSlot<Object> chain = this.lookProcessChain(resourceWrapper);
            if (chain == null) {


                return new CtEntry(resourceWrapper, (ProcessorSlot)null, context);
            } else {


                CtEntry e = new CtEntry(resourceWrapper, chain, context);

                try {


                    chain.entry(context, resourceWrapper, (Object)null, count, prioritized, args);
                } catch (BlockException var9) {


                    e.exit(count, args);
                    throw var9;
                } catch (Throwable var10) {


                    RecordLog.info("Sentinel unexpected exception", var10);
                }

                return e;
            }
        }
    }
}

这个方法可以分为以下几个部分:

1、 对参数和全局配置项做检测,如果不符合要求就直接返回了一个CtEntry对象,不会再进行后面的限流检测,否则进入下面的检测流程;
2、 根据包装过的资源对象获取对应的SlotChain;

执行SlotChain的entry方法;

1、 如果SlotChain的entry方法抛出了BlockException,则将该异常继续向上抛出;
2、 如果SlotChain的entry方法正常执行了,则最后会将该entry对象返回;
3、 如果上层方法捕获了BlockException,则说明请求被限流了,否则请求能正常执行;

其中比较重要的是第2、3两个步骤,我们来分解一下这两个步骤。

创建SlotChain

首先看一下 lookProcessChain 的方法实现:

ProcessorSlot<Object> lookProcessChain(ResourceWrapper resourceWrapper) {


    ProcessorSlotChain chain = chainMap.get(resourceWrapper);
    if (chain == null) {


        synchronized (LOCK) {


            chain = chainMap.get(resourceWrapper);
            if (chain == null) {


                // Entry size limit.
                if (chainMap.size() >= Constants.MAX_SLOT_CHAIN_SIZE) {


                    return null;
                }
                // 具体构造chain的方法
                chain = SlotChainProvider.newSlotChain();
                Map<ResourceWrapper, ProcessorSlotChain> newMap = new HashMap<ResourceWrapper, ProcessorSlotChain>(
                    chainMap.size() + 1);
                newMap.putAll(chainMap);
                newMap.put(resourceWrapper, chain);
                chainMap = newMap;
            }
        }
    }
    return chain;
}

该方法使用了一个HashMap做了缓存,key是资源对象。这里加了锁,并且做了 double check 。具体构造chain的方法是通过: SlotChainProvider.newSlotChain() 这句代码创建的。那就进入这个方法看看吧。

public static ProcessorSlotChain newSlotChain() {


    if (slotChainBuilder != null) {


        return slotChainBuilder.build();
    }

    // Resolve the slot chain builder SPI.
    slotChainBuilder = SpiLoader.loadFirstInstanceOrDefault(SlotChainBuilder.class, DefaultSlotChainBuilder.class);

    if (slotChainBuilder == null) {


        // Should not go through here.
        RecordLog.warn("[SlotChainProvider] Wrong state when resolving slot chain builder, using default");
        slotChainBuilder = new DefaultSlotChainBuilder();
    } else {


        RecordLog.info("[SlotChainProvider] Global slot chain builder resolved: "
            + slotChainBuilder.getClass().getCanonicalName());
    }
    return slotChainBuilder.build();
}

该方法主要调用 slotChainBuilder.build()

@Override
public ProcessorSlotChain build() {


    ProcessorSlotChain chain = new DefaultProcessorSlotChain();

    // Note: the instances of ProcessorSlot should be different, since they are not stateless.
    List<ProcessorSlot> sortedSlotList = SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);
    for (ProcessorSlot slot : sortedSlotList) {


        if (!(slot instanceof AbstractLinkedProcessorSlot)) {


            RecordLog.warn("The ProcessorSlot(" + slot.getClass().getCanonicalName() + ") is not an instance of AbstractLinkedProcessorSlot, can't be added into ProcessorSlotChain");
            continue;
        }

        chain.addLast((AbstractLinkedProcessorSlot<?>) slot);
    }

    return chain;
}
}

这里用SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class); 这个方法获取了 ProcessorSlot的子类列表。

public static <T> List<T> loadPrototypeInstanceListSorted(Class<T> clazz) {


    try {


        // Not use SERVICE_LOADER_MAP, to make sure the instances loaded are different.
        ServiceLoader<T> serviceLoader = ServiceLoaderUtil.getServiceLoader(clazz);

        List<SpiOrderWrapper<T>> orderWrappers = new ArrayList<>();
        for (T spi : serviceLoader) {


            int order = SpiOrderResolver.resolveOrder(spi);
            // Since SPI is lazy initialized in ServiceLoader, we use online sort algorithm here.
            SpiOrderResolver.insertSorted(orderWrappers, spi, order);
            RecordLog.debug("[SpiLoader] Found {} SPI: {} with order {}", clazz.getSimpleName(),
                    spi.getClass().getCanonicalName(), order);
        }
        List<T> list = new ArrayList<>(orderWrappers.size());
        for (int i = 0; i < orderWrappers.size(); i++) {


            list.add(orderWrappers.get(i).spi);
        }
        return list;
    } catch (Throwable t) {


        RecordLog.error("[SpiLoader] ERROR: loadPrototypeInstanceListSorted failed", t);
        t.printStackTrace();
        return new ArrayList<>();
    }
}

这里使用ServiceLoader来加载ProcessorSlot子类。ServiceLoader是实现SPI一个重要的类。是Mark Reinhold在java1.6引入的类,为了解决接口与实现分离的场景。在资源目录META-INF/services中放置提供者配置文件,文件名以接口的类名命名,里面的内容为需要加载的实现类。然后在app运行时,遇到Serviceloader.load(XxxInterface.class)时,会到META-INF/services的配置文件中寻找这个接口对应的实现类全路径名,然后使用Class.forName()(传入设定的类加载器)完成类的加载。

public final class ServiceLoaderUtil {



    private static final String CLASSLOADER_DEFAULT = "default";
    private static final String CLASSLOADER_CONTEXT = "context";

    public static <S> ServiceLoader<S> getServiceLoader(Class<S> clazz) {


        if (shouldUseContextClassloader()) {


            return ServiceLoader.load(clazz);
        } else {


            return ServiceLoader.load(clazz, clazz.getClassLoader());
        }
    }

    public static boolean shouldUseContextClassloader() {


        String classloaderConf = SentinelConfig.getConfig(SentinelConfig.SPI_CLASSLOADER);
        return CLASSLOADER_CONTEXT.equalsIgnoreCase(classloaderConf);
    }

    private ServiceLoaderUtil() {

     }
}

这里是META-INF/services中的配置。



# Sentinel default ProcessorSlots
com.alibaba.csp.sentinel.slots.nodeselector.NodeSelectorSlot
com.alibaba.csp.sentinel.slots.clusterbuilder.ClusterBuilderSlot
com.alibaba.csp.sentinel.slots.logger.LogSlot
com.alibaba.csp.sentinel.slots.statistic.StatisticSlot
com.alibaba.csp.sentinel.slots.system.SystemSlot
com.alibaba.csp.sentinel.slots.block.authority.AuthoritySlot
com.alibaba.csp.sentinel.slots.block.flow.FlowSlot
com.alibaba.csp.sentinel.slots.block.degrade.DegradeSlot

Chain 是链条的意思,从build的方法可看出,ProcessorSlotChain 是一个链表,里面添加了很多个 Slot。都是 ProcessorSlot 的子类。具体的实现需要到 DefaultProcessorSlotChain 中去看。

public class DefaultProcessorSlotChain extends ProcessorSlotChain {



    AbstractLinkedProcessorSlot<?> first = new AbstractLinkedProcessorSlot<Object>() {



        @Override
        public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
            throws Throwable {


            super.fireEntry(context, resourceWrapper, t, count, prioritized, args);
        }

        @Override
        public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {


            super.fireExit(context, resourceWrapper, count, args);
        }

    };
    AbstractLinkedProcessorSlot<?> end = first;

    @Override
    public void addFirst(AbstractLinkedProcessorSlot<?> protocolProcessor) {


        protocolProcessor.setNext(first.getNext());
        first.setNext(protocolProcessor);
        if (end == first) {


            end = protocolProcessor;
        }
    }

    @Override
    public void addLast(AbstractLinkedProcessorSlot<?> protocolProcessor) {


        end.setNext(protocolProcessor);
        end = protocolProcessor;
    }

    /**
     * Same as {@linkaddLast(AbstractLinkedProcessorSlot)}.
     *
     * @param next processor to be added.
     */
    @Override
    public void setNext(AbstractLinkedProcessorSlot<?> next) {


        addLast(next);
    }

    @Override
    public AbstractLinkedProcessorSlot<?> getNext() {


        return first.getNext();
    }

    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
        throws Throwable {


        first.transformEntry(context, resourceWrapper, t, count, prioritized, args);
    }

    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {


        first.exit(context, resourceWrapper, count, args);
    }

}

DefaultProcessorSlotChain中有两个AbstractLinkedProcessorSlot类型的变量:first和end,这就是链表的头结点和尾节点。

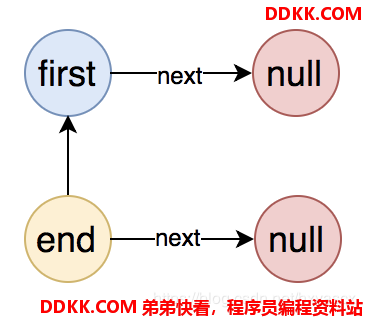

创建DefaultProcessorSlotChain对象时,首先创建了首节点,然后把首节点赋值给了尾节点,可以用下图表示:

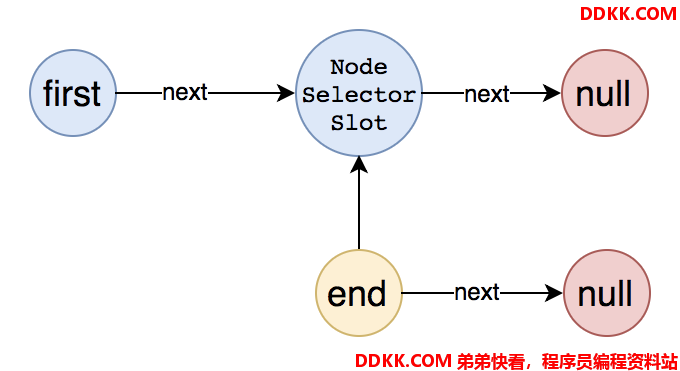

将第一个节点添加到链表中后,整个链表的结构变成了如下图这样:

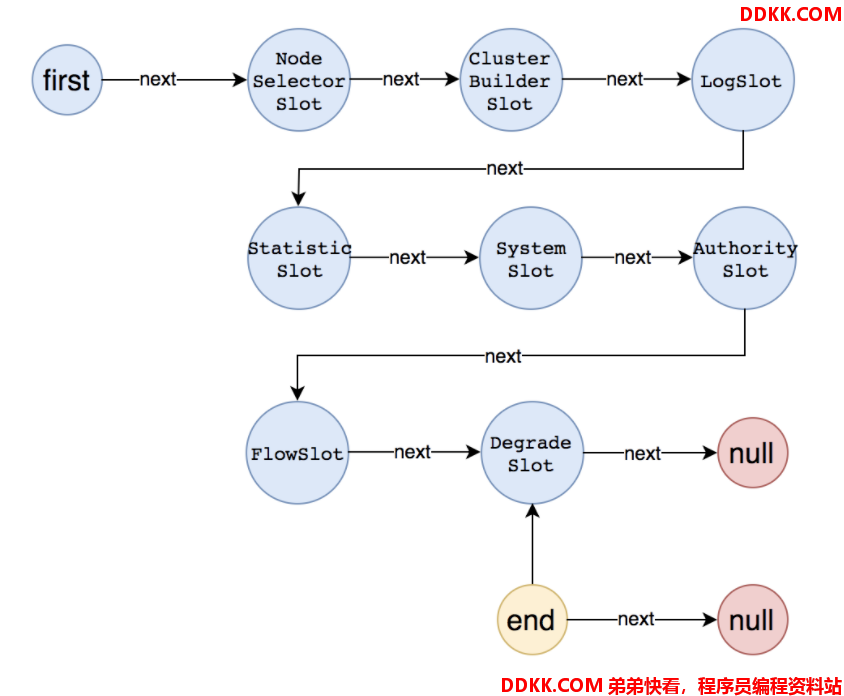

将所有的节点都加入到链表中后,整个链表的结构变成了如下图所示:



这样就将所有的Slot对象添加到了链表中去了,每一个Slot都是继承自AbstractLinkedProcessorSlot。而AbstractLinkedProcessorSlot是一种责任链的设计,每个对象中都有一个next属性,指向的是另一个AbstractLinkedProcessorSlot对象。其实责任链模式在很多框架中都有,比如Netty中是通过pipeline来实现的。

知道了SlotChain是如何创建的了,那接下来就要看下是如何执行Slot的entry方法的了。

执行SlotChain的entry方法

lookProcessChain方法获得的ProcessorSlotChain的实例是DefaultProcessorSlotChain,那么执行chain.entry方法,就会执行DefaultProcessorSlotChain的entry方法,而DefaultProcessorSlotChain的entry方法是这样的:

    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
        throws Throwable {


        first.transformEntry(context, resourceWrapper, t, count, prioritized, args);
    }

也就是说,DefaultProcessorSlotChain的entry实际是执行的first属性的transformEntry方法。

而transformEntry方法会执行当前节点的entry方法,在DefaultProcessorSlotChain中first节点重写了entry方法,具体如下:

        @Override
        public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
            throws Throwable {


            super.fireEntry(context, resourceWrapper, t, count, prioritized, args);
        }

first节点的entry方法,实际又是执行的super的fireEntry方法,那继续把目光转移到fireEntry方法,具体如下:

@Override
public void fireEntry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized, Object... args)
    throws Throwable {


    if (next != null) {


        next.transformEntry(context, resourceWrapper, obj, count, prioritized, args);
    }
}

从这里可以看到,从fireEntry方法中就开始传递执行entry了,这里会执行当前节点的下一个节点transformEntry方法,上面已经分析过了,transformEntry方法会触发当前节点的entry,也就是说fireEntry方法实际是触发了下一个节点的entry方法。



从最初的调用Chain的entry()方法,转变成了调用SlotChain中Slot的entry()方法。从 @SpiOrder(-10000) 知道,SlotChain中的第一个Slot节点是NodeSelectorSlot。

执行Slot的entry方法

现在可以把目光转移到SlotChain中的第一个节点NodeSelectorSlot中去了,具体的代码如下:

@SpiOrder(-10000)
public class NodeSelectorSlot extends AbstractLinkedProcessorSlot<Object> {



    private volatile Map<String, DefaultNode> map = new HashMap<String, DefaultNode>(10);

    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized, Object... args)
        throws Throwable {


        DefaultNode node = map.get(context.getName());
        if (node == null) {


            synchronized (this) {


                node = map.get(context.getName());
                if (node == null) {


                    node = new DefaultNode(resourceWrapper, null);
                    HashMap<String, DefaultNode> cacheMap = new HashMap<String, DefaultNode>(map.size());
                    cacheMap.putAll(map);
                    cacheMap.put(context.getName(), node);
                    map = cacheMap;
                    // Build invocation tree
                    ((DefaultNode) context.getLastNode()).addChild(node);
                }

            }
        }

        context.setCurNode(node);
        // 由此触发下一个节点的entry方法
        fireEntry(context, resourceWrapper, node, count, prioritized, args);
    }

    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {


        fireExit(context, resourceWrapper, count, args);
    }
}

从代码中可以看到,NodeSelectorSlot节点做了一些自己的业务逻辑处理,具体的大家可以深入源码继续追踪,这里大概的介绍下每种Slot的功能职责:

  • NodeSelectorSlot 负责收集资源的路径,并将这些资源的调用路径,以树状结构存储起来,用于根据调用路径来限流降级;
  • ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息,例如该资源的 RT, QPS, thread count 等等,这些信息将用作为多维度限流,降级的依据;
  • StatistcSlot 则用于记录,统计不同纬度的 runtime 信息;
  • FlowSlot 则用于根据预设的限流规则,以及前面 slot 统计的状态,来进行限流;
  • AuthorizationSlot 则根据黑白名单,来做黑白名单控制;
  • DegradeSlot 则通过统计信息,以及预设的规则,来做熔断降级;
  • SystemSlot 则通过系统的状态,例如 load1 等,来控制总的入口流量;

执行完业务逻辑处理后,调用了fireEntry()方法,由此触发了下一个节点的entry方法。此时我们就知道了sentinel的责任链就是这样传递的:每个Slot节点执行完自己的业务后,会调用fireEntry来触发下一个节点的entry方法。

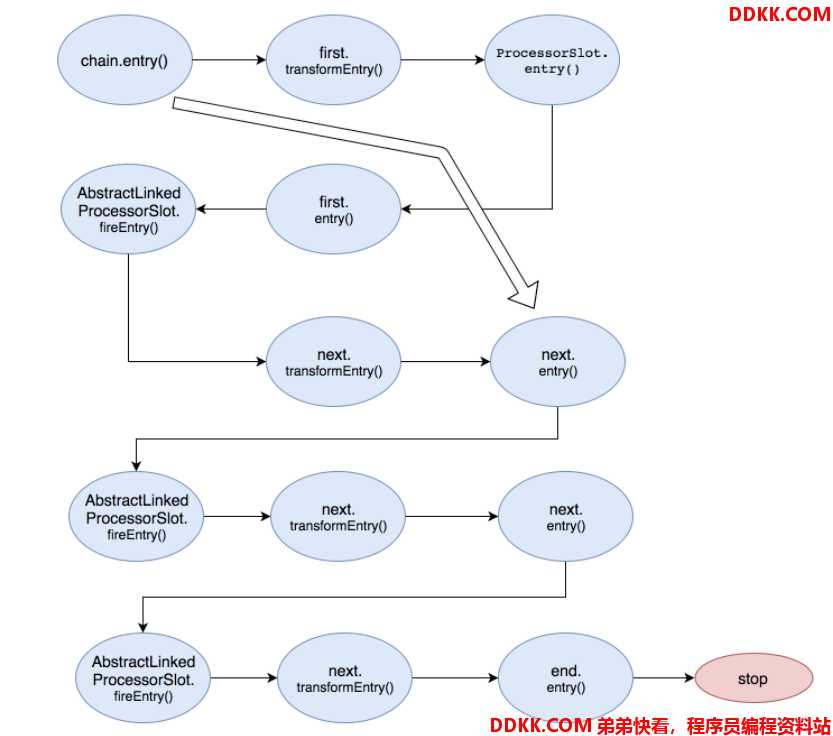

所以可以将上面的图完整了,具体如下:



至此就通过SlotChain完成了对每个节点的entry()方法的调用,每个节点会根据创建的规则,进行自己的逻辑处理,当统计的结果达到设置的阈值时,就会触发限流、降级等事件,具体是抛出BlockException异常。

总结

sentinel主要是基于7种不同的Slot形成了一个链表,每个Slot都各司其职,自己做完分内的事之后,会把请求传递给下一个Slot,直到在某一个Slot中命中规则后抛出BlockException而终止。

前三个Slot负责做统计,后面的Slot负责根据统计的结果结合配置的规则进行具体的控制,是Block该请求还是放行。

控制的类型也有很多可选项:根据qps、线程数、冷启动等等。

然后基于这个核心的方法,衍生出了很多其他的功能:

  • dashboard控制台,可以可视化的对每个连接过来的sentinel客户端 (通过发送heartbeat消息)进行控制,dashboard和客户端之间通过http协议进行通讯。
  • 规则的持久化,通过实现DataSource接口,可以通过不同的方式对配置的规则进行持久化,默认规则是在内存中的
  • 对主流的框架进行适配,包括servlet,dubbo,rRpc等

资源调用链原理分析

我们已经知道了sentinel实现限流降级的原理,其核心就是一堆Slot组成的调用链。下面我们就来详细研究下这些Slot的原理。

NodeSelectorSlot

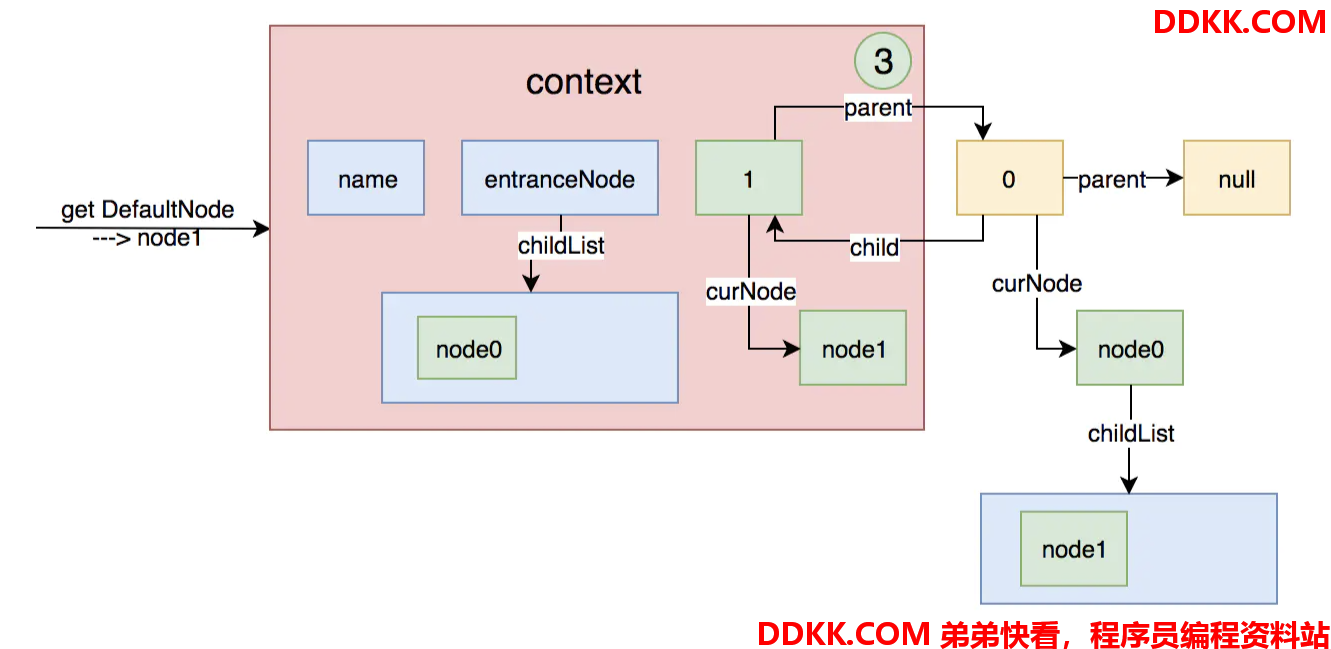

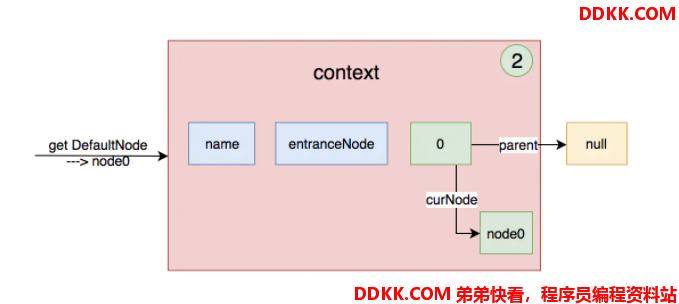

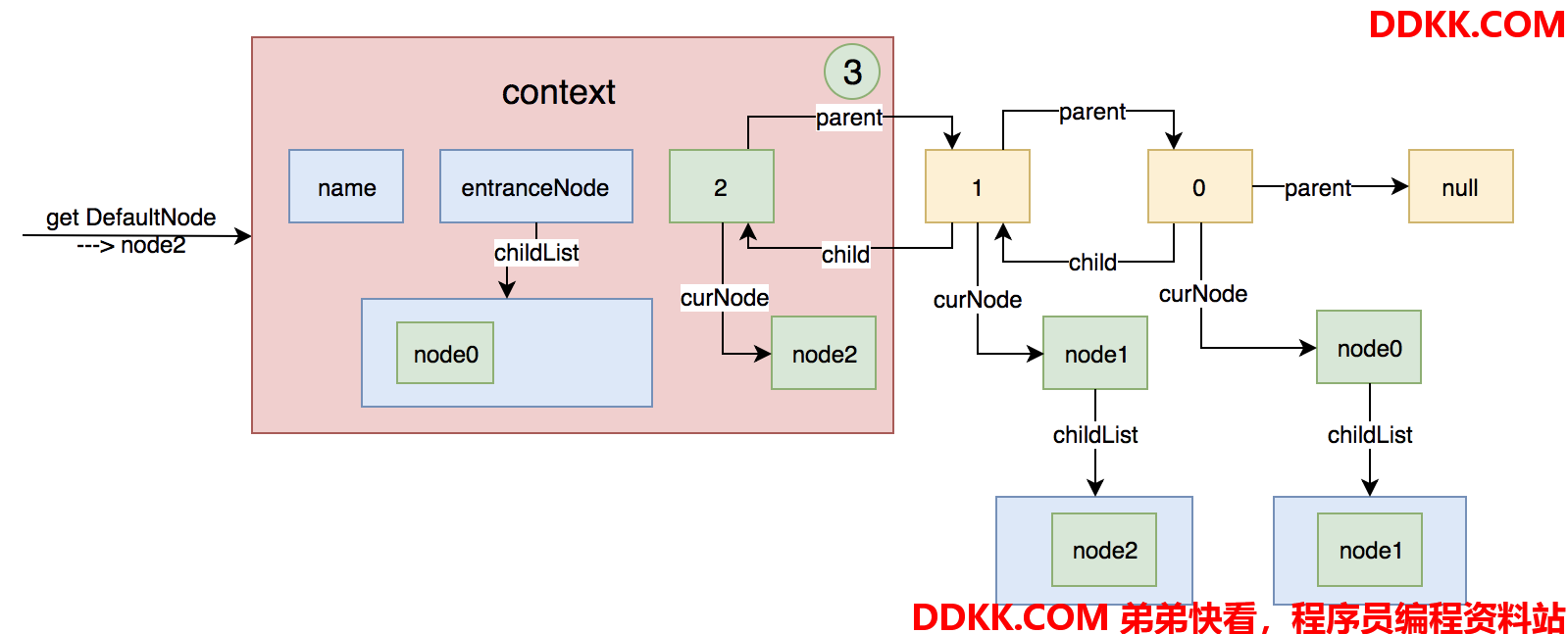

NodeSelectorSlot 是用来构造调用链的,具体的是将资源的调用路径,封装成一个一个的节点,再组成一个树状的结构来形成一个完整的调用链, NodeSelectorSlot是所有Slot中最关键也是最复杂的一个Slot。

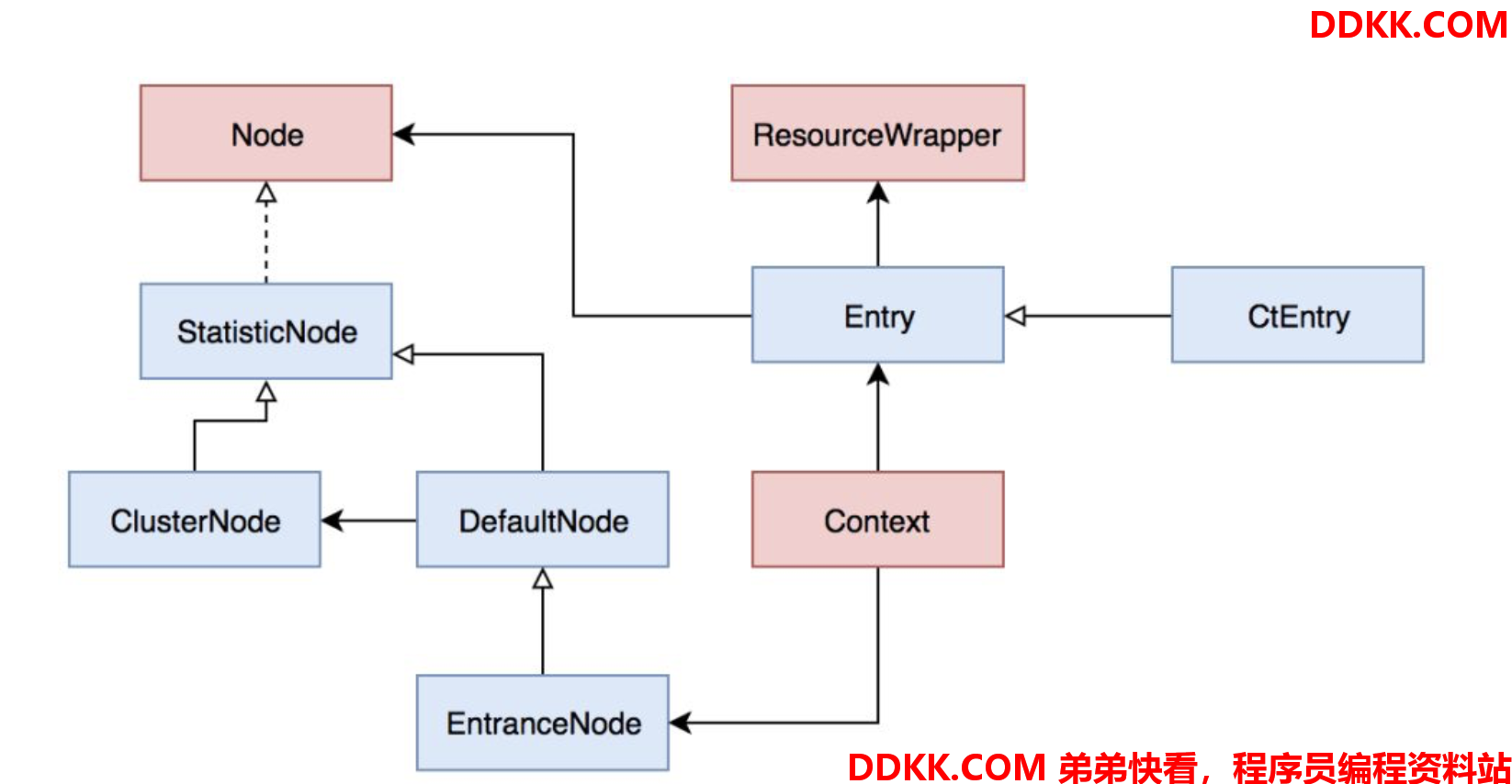

这里涉及到以下几个核心的概念:

Resource

资源是Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容,例如,由应用程序提供的服务,或由应用程序调用的其它服务,甚至可以是一段代码。

只要通过 Sentinel API 定义的代码,就是资源,能够被 Sentinel 保护起来。大部分情况下,可以使用方法签名,URL,甚至服务名称作为资源名来标示资源。

简单来说,资源就是 Sentinel 用来保护系统的一个媒介。源码中用来包装资源的类是: com.alibaba.csp.sentinel.slotchain.ResourceWrapper,他有两个子类: StringResourceWrapper 和 MethodResourceWrapper,通过名字就知道可以将一段字符串或一个方法包装为一个资源。

Context

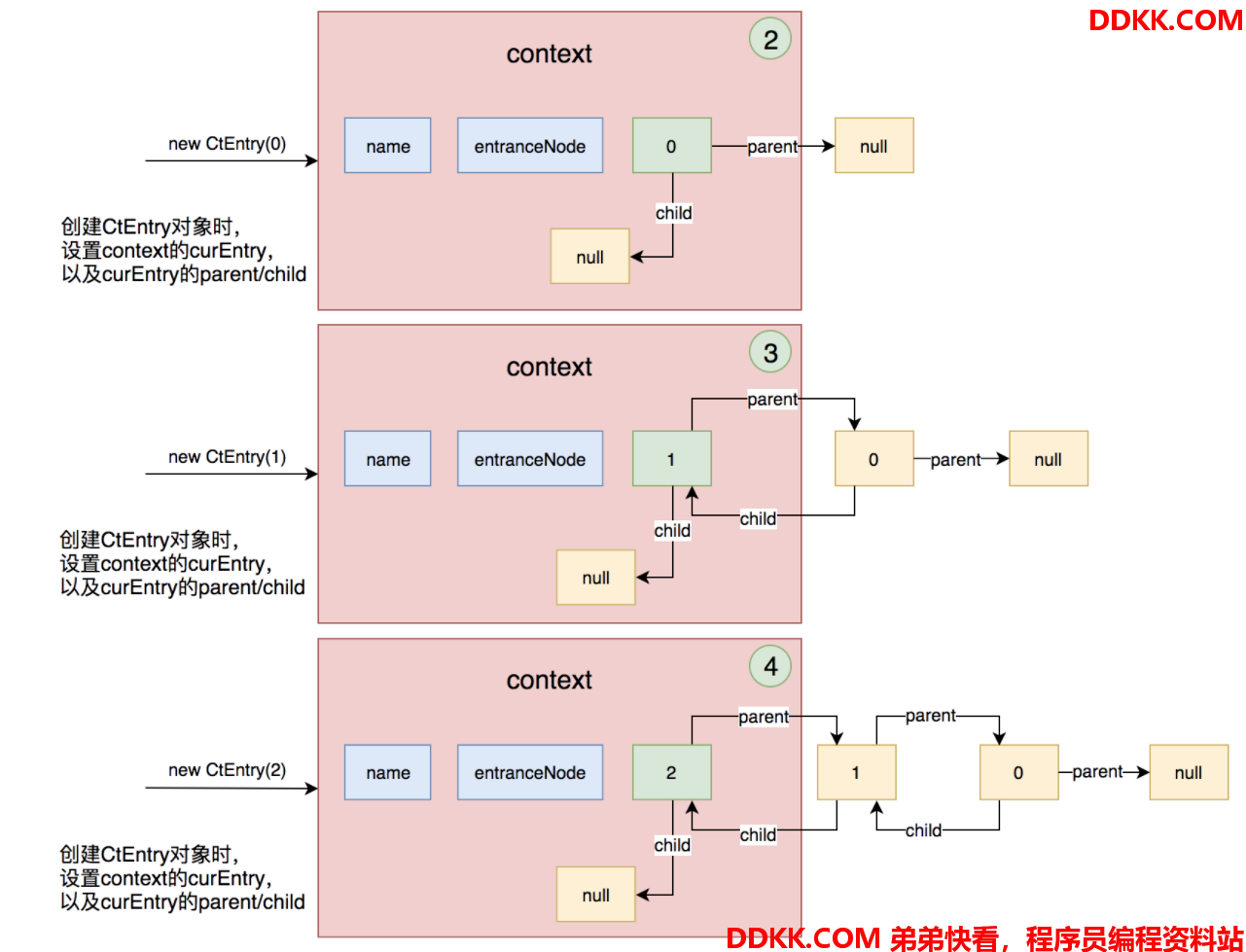

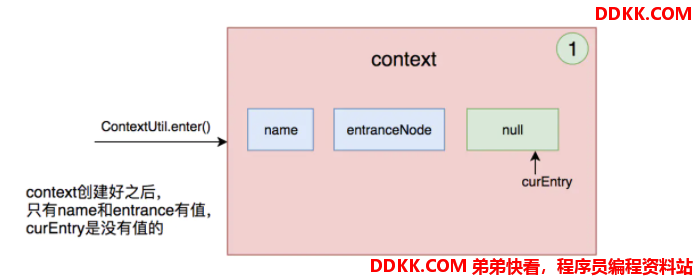

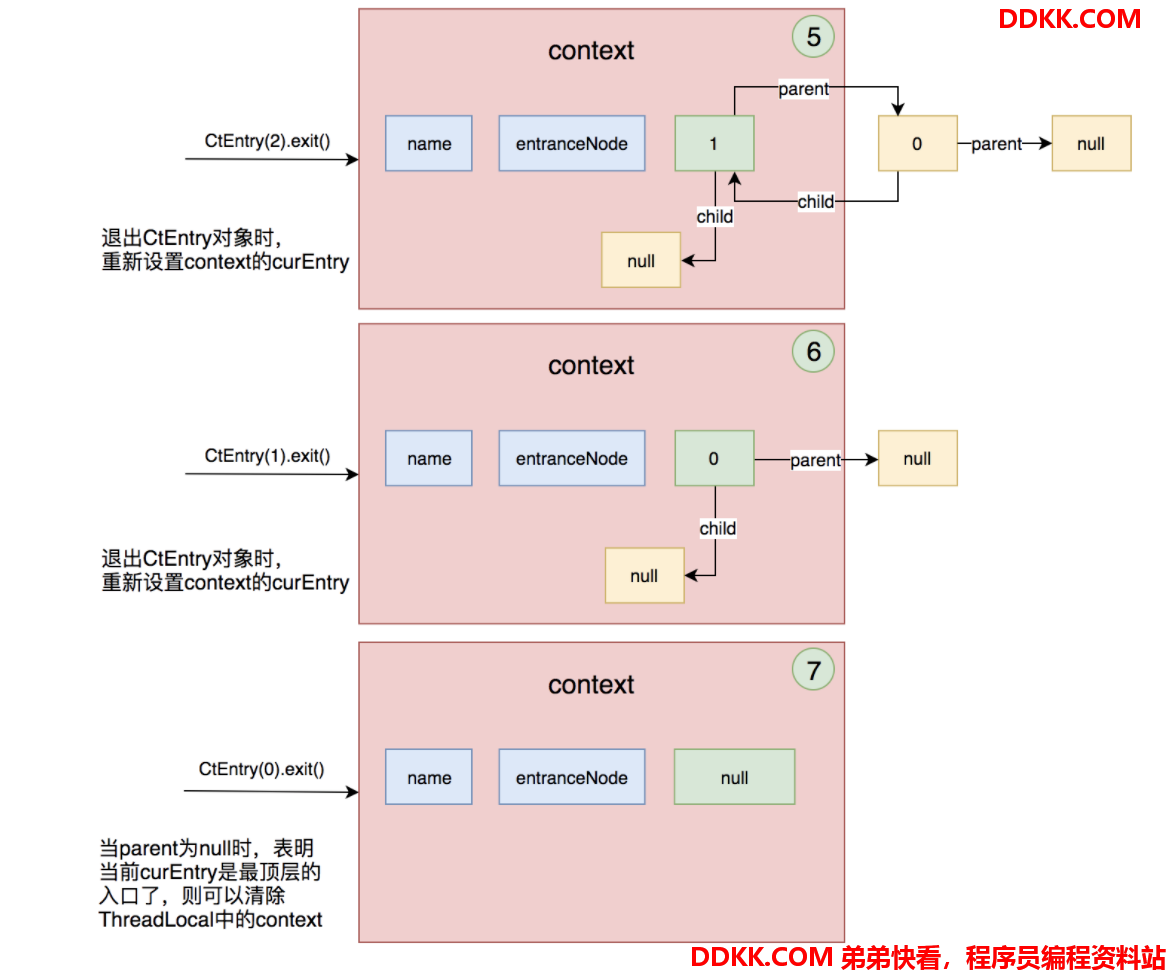

上下文是一个用来保存调用链当前状态的元数据的类,每次进入一个资源时,就会创建一个上下文。并且相同的资源名只会创建一个上下文。一个Context中包含了三个核心的对象:

1、 当前调用链的根节点:EntranceNode;
2、 当前的入口:Entry;
3、 当前入口所关联的节点:Node;

上下文中只会保存一个当前正在处理的入口Entry,另外还会保存调用链的根节点。需要注意的是,每次进入一个新的资源时,都会创建一个新的上下文。

Entry

每次调用 SphU#entry() 都会生成一个Entry入口,该入口中会保存了以下数据:入口的创建时间,当前入口所关联的节点,当前入口所关联的调用源对应的节点。Entry是一个抽象类,他只有一个实现类,在CtSph中的一个静态类:CtEntry。CtEntry包含了三个核心的对象:

1、 父节点:Entryparent;
2、 子节点:Entrychild;
3、 叶子节点:NodecurNode;

Node

节点是用来保存某个资源的各种实时统计信息的,他是一个接口,通过访问节点,就可以获取到对应资源的实时状态,以此为依据进行限流和降级操作。

可能看到这里,大家还是比较懵,这么多类到底有什么用,接下来就让我们更进一步,挖掘一下这些类的作用,在这之前,我先给大家展示一下他们之间的关系,如下图所示:



这里把几种Node的作用先大概介绍下:

节点 作用
StatisticNode 执行具体的资源统计操作
DefaultNode 该节点持有指定上下文中指定资源的统计信息,当在同一个上下文中多次调用entry方法时,该节点可能下会创建有一系列的子节点。另外每个DefaultNode中会关联一个ClusterNode
ClusterNode 该节点中保存了资源的总体的运行时统计信息,包括rt,线程数,qps等等,相同的资源会全局共享同一个ClusterNode,不管他属于哪个上下文
EntranceNode 该节点表示一棵调用链树的入口节点,通过他可以获取调用链树中所有的子节点

Context的创建与销毁

首先我们要清楚的一点就是,每次执行entry()方法,试图冲破一个资源时,都会生成一个上下文。这个上下文中会保存着调用链的根节点和当前的入口。

Context是通过ContextUtil创建的,具体的方法是trueEntry,代码如下:

protected static Context trueEnter(String name, String origin) {


    // 先从ThreadLocal中获取
    Context context = contextHolder.get();
    if (context == null) {


        // 如果ThreadLocal中获取不到Context
        // 则根据name从map中获取根节点,只要是相同的资源名,就能直接从map中获取到node
        Map<String, DefaultNode> localCacheNameMap = contextNameNodeMap;
        DefaultNode node = localCacheNameMap.get(name);
        if (node == null) {


            // 省略部分代码
            try {


                LOCK.lock();
                node = contextNameNodeMap.get(name);
                if (node == null) {


                    // 省略部分代码
                    // 创建一个新的入口节点
                    node = new EntranceNode(new StringResourceWrapper(name, EntryType.IN), null);
                    Constants.ROOT.addChild(node);
                    // 省略部分代码
                }
            } finally {


                LOCK.unlock();
            }
        }
        // 创建一个新的Context,并设置Context的根节点,即设置EntranceNode
        context = new Context(node, name);
        context.setOrigin(origin);
        // 将该Context保存到ThreadLocal中去
        contextHolder.set(context);
    }
    return context;
}

上面的代码中我省略了部分代码,只保留了核心的部分。从源码中还是可以比较清晰的看出生成Context的过程:

1、 先从ThreadLocal中获取,如果能获取到直接返回,如果获取不到则继续第2步;
2、 从一个static的map中根据上下文的名称获取,如果能获取到则直接返回,否则继续第3步;
3、 加锁后进行一次doublecheck,如果还是没能从map中获取到,则创建一个EntranceNode,并把该EntranceNode添加到一个全局的ROOT节点中去,然后将该节点添加到map中去(这部分代码在上述代码中省略了);
4、 根据EntranceNode创建一个上下文,并将该上下文保存到ThreadLocal中去,下一个请求可以直接获取;
那保存在ThreadLocal中的上下文什么时候会清除呢?从代码中可以看到具体的清除工作在ContextUtil的exit方法中,当执行该方法时,会将保存在ThreadLocal中的context对象清除,具体的代码非常简单,这里就不贴代码了。

那ContextUtil.exit方法什么时候会被调用呢?有两种情况:一是主动调用ContextUtil.exit的时候,二是当一个入口Entry要退出,执行该Entry的trueExit方法的时候,此时会触发ContextUtil.exit的方法。但是有一个前提,就是当前Entry的父Entry为null时,此时说明该Entry已经是最顶层的根节点了,可以清除context。

调用链树

创建context

context的创建在上面已经分析过了,初始化的时候,context中的curEntry属性是没有值的,如下图所示:



创建Entry

每创建一个新的Entry对象时,都会重新设置context的curEntry,并将context原来的curEntry设置为该新Entry对象的父节点,如下图所示:



退出Entry

某个Entry退出时,将会重新设置context的curEntry,当该Entry是最顶层的一个入口时,将会把ThreadLocal中保存的context也清除掉,如下图所示:



构造叶子节点

上面的过程是构造了一棵调用链的树,但是这棵树只有树干,没有叶子,那叶子节点是在什么时候创建的呢?DefaultNode就是叶子节点,在叶子节点中保存着目标资源在当前状态下的统计信息。通过分析,我们知道了叶子节点是在NodeSelectorSlot的entry方法中创建的。具体的代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, Object... args) throws Throwable {


// 根据「上下文」的名称获取DefaultNode
// 多线程环境下,每个线程都会创建一个context,
// 只要资源名相同,则context的名称也相同,那么获取到的节点就相同
DefaultNode node = map.get(context.getName());
if (node == null) {


    synchronized (this) {


        node = map.get(context.getName());
        if (node == null) {


            // 如果当前「上下文」中没有该节点,则创建一个DefaultNode节点
            node = Env.nodeBuilder.buildTreeNode(resourceWrapper, null);
            // 省略部分代码
        }
        // 将当前node作为「上下文」的最后一个节点的子节点添加进去
        // 如果context的curEntry.parent.curNode为null,则添加到entranceNode中去
        // 否则添加到context的curEntry.parent.curNode中去
        ((DefaultNode)context.getLastNode()).addChild(node);
    }
}
// 将该节点设置为「上下文」中的当前节点
// 实际是将当前节点赋值给context中curEntry的curNode
// 在Context的getLastNode中会用到在此处设置的curNode
context.setCurNode(node);
fireEntry(context, resourceWrapper, node, count, args);
}

上面的代码可以分解成下面这些步骤:

1、 获取当前上下文对应的DefaultNode,如果没有的话会为当前的调用新生成一个DefaultNode节点,它的作用是对资源进行各种统计度量以便进行流控;
2、 将新创建的DefaultNode节点,添加到context中,作为「entranceNode」或者「curEntry.parent.curNode」的子节点;
3、 将DefaultNode节点,添加到context中,作为「curEntry」的curNode;

上面的第2步,不是每次都会执行。我们先看第3步,把当前DefaultNode设置为context的curNode,实际上是把当前节点赋值给context中curEntry的curNode,用图形表示就是这样:



多次创建不同的Entry,并且执行NodeSelectorSlot的entry方法后,就会变成这样一棵调用链树:



PS:这里图中的node0,node1,node2可能是相同的node,因为在同一个context中从map中获取的node是同一个,这里只是为了表述的更清楚所以用了不同的节点名。

保存子节点

上面已经分析了叶子节点的构造过程,叶子节点是保存在各个Entry的curNode属性中的。

我们知道context中只保存了入口节点和当前Entry,那子节点是什么时候保存的呢,其实子节点就是上面代码中的第2步中保存的。

下面我们来分析上面的第2步的情况:

第一次调用NodeSelectorSlot的entry方法时,map中肯定是没有DefaultNode的,那就会进入第2步中,创建一个node,创建完成后会把该节点加入到context的lastNode的子节点中去。我们先看一下context的getLastNode方法:

public Node getLastNode() {


    // 如果curEntry不存在时,返回entranceNode
    // 否则返回curEntry的lastNode,
    // 需要注意的是curEntry的lastNode是获取的parent的curNode,
    // 如果每次进入的资源不同,就会每次都创建一个CtEntry,则parent为null,
    // 所以curEntry.getLastNode()也为null
    if (curEntry != null && curEntry.getLastNode() != null) {


        return curEntry.getLastNode();
    } else {


        return entranceNode;
    }
}

代码中我们可以知道,lastNode的值可能是context中的entranceNode也可能是curEntry.parent.curNode,但是他们都是「DefaultNode」类型的节点,DefaultNode的所有子节点是保存在一个HashSet中的。

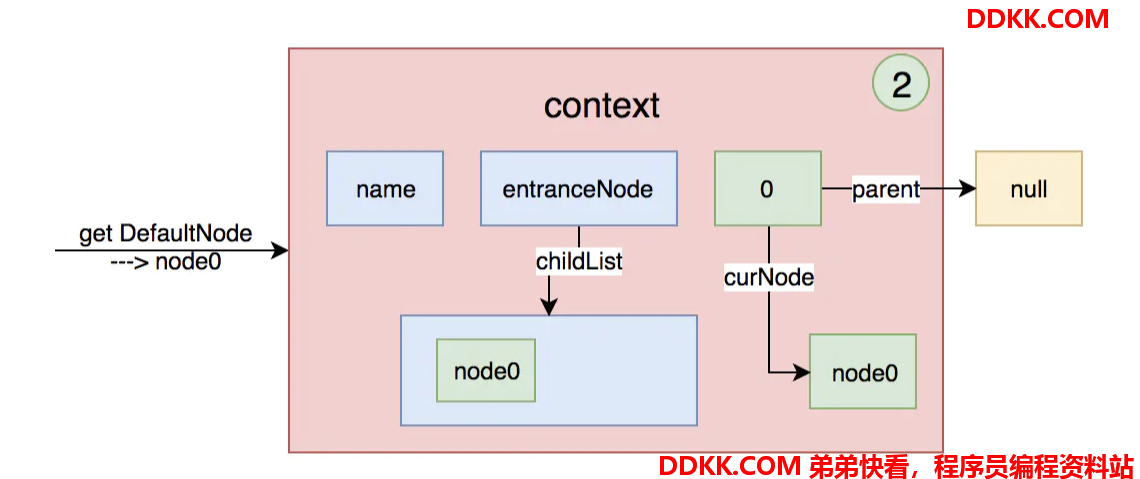

第一次调用getLastNode方法时,context中curEntry是null,因为curEntry是在第3步中才赋值的。所以,lastNode最初的值就是context的entranceNode。那么将node添加到entranceNode的子节点中去之后就变成了下面这样:

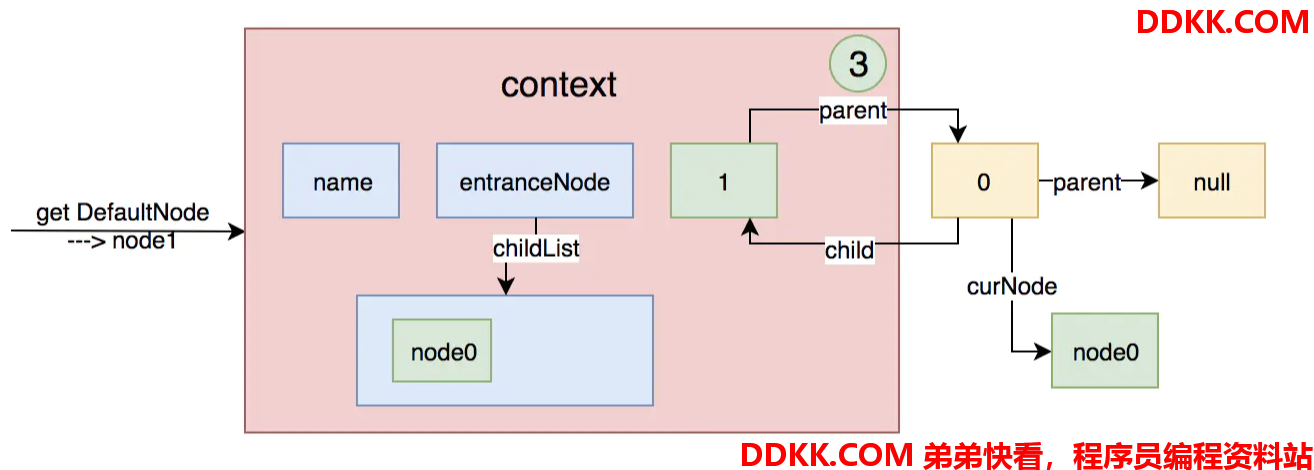

紧接着再进入一次,资源名不同,会再次生成一个新的Entry,上面的图形就变成下图这样:



此时再次调用context的getLastNode方法,因为此时curEntry的parent不再是null了,所以获取到的lastNode是curEntry.parent.curNode,在上图中可以很方便的看出,这个节点就是node0。那么把当前节点node1添加到lastNode的子节点中去,上面的图形就变成下图这样:

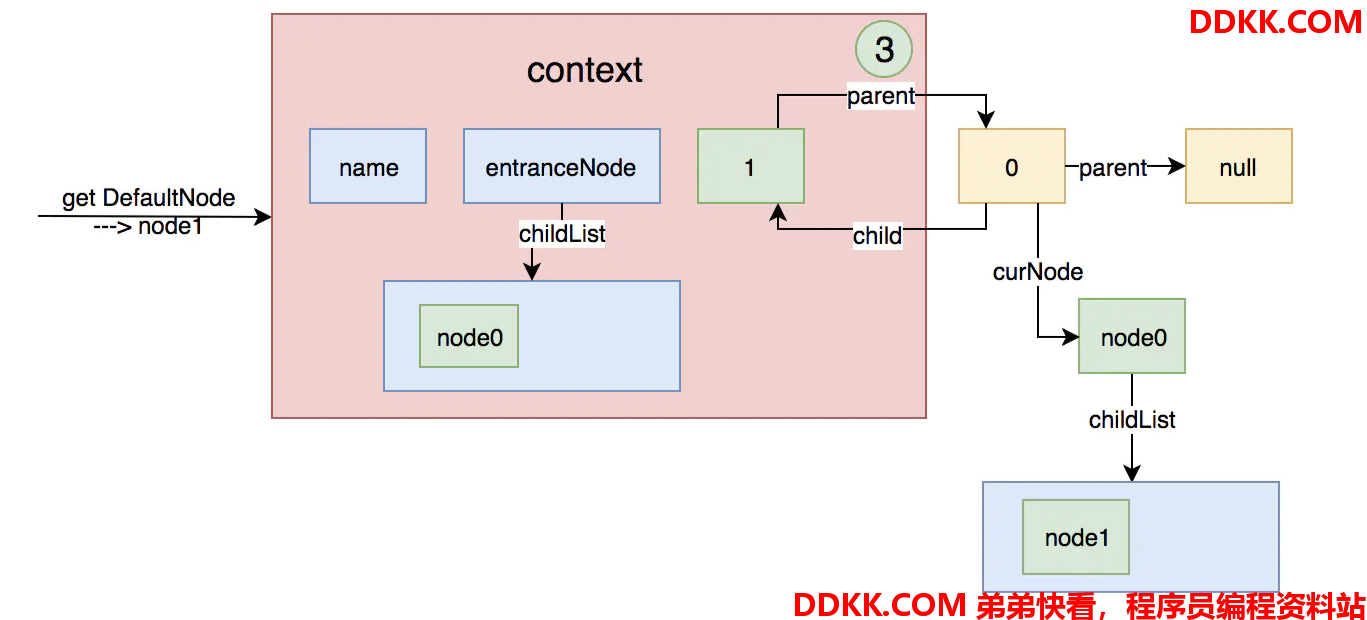

然后将当前node设置给context的curNode,上面的图形就变成下图这样:

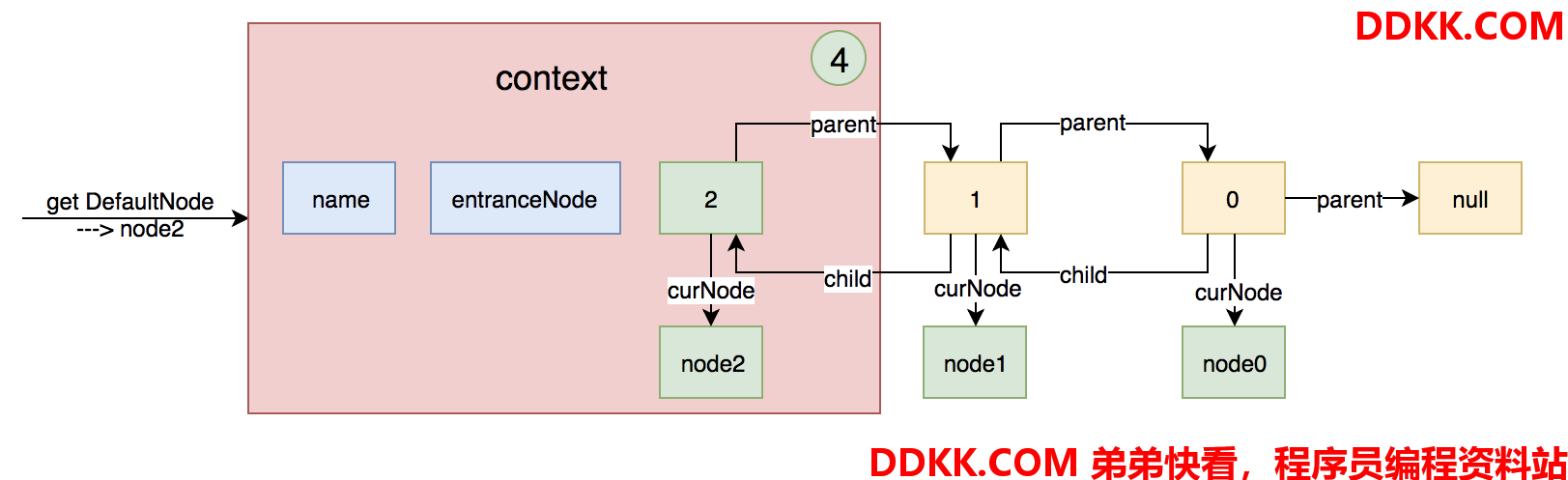

假如再创建一个Entry,然后再进入一次不同的资源名,上面的图就变成下面这样:



至此NodeSelectorSlot的基本功能已经大致分析清楚了。

PS:以上的分析是基于每次执行SphU.entry(name)时,资源名都是不一样的前提下。如果资源名都一样的话,那么生成的node都相同,则只会再第一次把node加入到entranceNode的子节点中去,其他的时候,只会创建一个新的Entry,然后替换context中的curEntry的值。

ClusterBuilderSlot

NodeSelectorSlot的entry方法执行完之后,会调用fireEntry方法,此时会触发ClusterBuilderSlot的entry方法。

ClusterBuilderSlot的entry方法比较简单,具体代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args) throws Throwable {


    if (clusterNode == null) {


        synchronized (lock) {


            if (clusterNode == null) {


                // Create the cluster node.
                clusterNode = Env.nodeBuilder.buildClusterNode();
                // 将clusterNode保存到全局的map中去
                HashMap<ResourceWrapper, ClusterNode> newMap = new HashMap<ResourceWrapper, ClusterNode>(16);
                newMap.putAll(clusterNodeMap);
                newMap.put(node.getId(), clusterNode);

                clusterNodeMap = newMap;
            }
        }
    }
    // 将clusterNode塞到DefaultNode中去
    node.setClusterNode(clusterNode);

    // 省略部分代码

    fireEntry(context, resourceWrapper, node, count, args);
}

NodeSelectorSlot的职责比较简单,主要做了两件事:

一、为每个资源创建一个clusterNode,然后把clusterNode塞到DefaultNode中去

二、将clusterNode保持到全局的map中去,用资源作为map的key

PS:一个资源只有一个ClusterNode,但是可以有多个DefaultNode

StatistcSlot

StatisticSlot负责来统计资源的实时状态,具体的代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args) throws Throwable {


    try {


        // 触发下一个Slot的entry方法
        fireEntry(context, resourceWrapper, node, count, args);
        // 如果能通过SlotChain中后面的Slot的entry方法,说明没有被限流或降级
        // 统计信息
        node.increaseThreadNum();
        node.addPassRequest();
        // 省略部分代码
    } catch (BlockException e) {


        context.getCurEntry().setError(e);
        // Add block count.
        node.increaseBlockedQps();
        // 省略部分代码
        throw e;
    } catch (Throwable e) {


        context.getCurEntry().setError(e);
        // Should not happen
        node.increaseExceptionQps();
        // 省略部分代码
        throw e;
    }
}

@Override
public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {


    DefaultNode node = (DefaultNode)context.getCurNode();
    if (context.getCurEntry().getError() == null) {


        long rt = TimeUtil.currentTimeMillis() - context.getCurEntry().getCreateTime();
        if (rt > Constants.TIME_DROP_VALVE) {


            rt = Constants.TIME_DROP_VALVE;
        }
        node.rt(rt);
        // 省略部分代码
        node.decreaseThreadNum();
        // 省略部分代码
    }
    fireExit(context, resourceWrapper, count);
}

代码分成了两部分,第一部分是entry方法,该方法首先会触发后续slot的entry方法,即SystemSlotFlowSlotDegradeSlot等的规则,如果规则不通过,就会抛出BlockException,则会在node中统计被block的数量。反之会在node中统计通过的请求数和线程数等信息。第二部分是在exit方法中,当退出该Entry入口时,会统计rt的时间,并减少线程数。

这些统计的实时数据会被后续的校验规则所使用,具体的统计方式是通过 滑动窗口 来实现的。

SystemSlot

SystemSlot就是根据总的请求统计信息,来做流控,主要是防止系统被搞垮,具体的代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args)
    throws Throwable {


    SystemRuleManager.checkSystem(resourceWrapper);
    fireEntry(context, resourceWrapper, node, count, args);
}

public static void checkSystem(ResourceWrapper resourceWrapper) throws BlockException {


    // 省略部分代码
    // total qps
    double currentQps = Constants.ENTRY_NODE.successQps();
    if (currentQps > qps) {


        throw new SystemBlockException(resourceWrapper.getName(), "qps");
    }
    // total thread
    int currentThread = Constants.ENTRY_NODE.curThreadNum();
    if (currentThread > maxThread) {


        throw new SystemBlockException(resourceWrapper.getName(), "thread");
    }
    double rt = Constants.ENTRY_NODE.avgRt();
    if (rt > maxRt) {


        throw new SystemBlockException(resourceWrapper.getName(), "rt");
    }
    // 完全按照RT,BBR算法来
    if (highestSystemLoadIsSet && getCurrentSystemAvgLoad() > highestSystemLoad) {


        if (currentThread > 1 &&
            currentThread > Constants.ENTRY_NODE.maxSuccessQps() * Constants.ENTRY_NODE.minRt() / 1000) {


            throw new SystemBlockException(resourceWrapper.getName(), "load");
        }
    }
}

其中的Constants.ENTRY_NODE是一个全局的ClusterNode,该节点的值是在StatisticsSlot中进行统计的。

AuthoritySlot

AuthoritySlot做的事也比较简单,主要是根据黑白名单进行过滤,只要有一条规则校验不通过,就抛出异常。

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args) throws Throwable {


    AuthorityRuleManager.checkAuthority(resourceWrapper, context, node, count);
    fireEntry(context, resourceWrapper, node, count, args);
}

public static void checkAuthority(ResourceWrapper resource, Context context, DefaultNode node, int count) throws BlockException {


    if (authorityRules == null) {


        return;
    }
    // 根据资源名称获取相应的规则
    List<AuthorityRule> rules = authorityRules.get(resource.getName());
    if (rules == null) {


        return;
    }
    for (AuthorityRule rule : rules) {


        // 只要有一条规则校验不通过,就抛出AuthorityException
        if (!rule.passCheck(context, node, count)) {


            throw new AuthorityException(context.getOrigin());
        }
    }
}

FlowSlot

FlowSlot主要是根据前面统计好的信息,与设置的限流规则进行匹配校验,如果规则校验不通过则进行限流,具体的代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args) throws Throwable {


    FlowRuleManager.checkFlow(resourceWrapper, context, node, count);
    fireEntry(context, resourceWrapper, node, count, args);
}

public static void checkFlow(ResourceWrapper resource, Context context, DefaultNode node, int count) throws BlockException {


    List<FlowRule> rules = flowRules.get(resource.getName());
    if (rules != null) {


        for (FlowRule rule : rules) {


            if (!rule.passCheck(context, node, count)) {


                throw new FlowException(rule.getLimitApp());
            }
        }
    }
}

DegradeSlot

DegradeSlot主要是根据前面统计好的信息,与设置的降级规则进行匹配校验,如果规则校验不通过则进行降级,具体的代码如下:

@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, Object... args) throws Throwable {


    DegradeRuleManager.checkDegrade(resourceWrapper, context, node, count);
    fireEntry(context, resourceWrapper, node, count, args);
}

public static void checkDegrade(ResourceWrapper resource, Context context, DefaultNode node, int count) throws BlockException {


    List<DegradeRule> rules = degradeRules.get(resource.getName());
    if (rules != null) {


        for (DegradeRule rule : rules) {


            if (!rule.passCheck(context, node, count)) {


                throw new DegradeException(rule.getLimitApp());
            }
        }
    }
}

总结

sentinel的限流降级等功能,主要是通过一个SlotChain实现的。在链式插槽中,有7个核心的Slot,这些Slot各司其职,可以分为以下几种类型:

一、进行资源调用路径构造的NodeSelectorSlot和ClusterBuilderSlot

二、进行资源的实时状态统计的StatisticsSlot

三、进行系统保护,限流,降级等规则校验的SystemSlot、AuthoritySlot、FlowSlot、DegradeSlot

后面几个Slot依赖于前面几个Slot统计的结果。至此,每种Slot的功能已经基本分析清楚了。
