01、XXL-JOB 源码分析 - 源码阅读架构设计及目录介绍

一、架构设计

xxl-job主要包含两部分,一是调度器,调度器需要独立部署;二是执行器,执行器作为maven依赖继承到我们的业务系统中,使用业务系统的资源做任务执行。
(未使用过的同学可以先看一下官方文档使用指南)
https://www.xuxueli.com/xxl-job/#5.3%20%E6%9E%B6%E6%9E%84%E8%AE%BE%E8%AE%A1

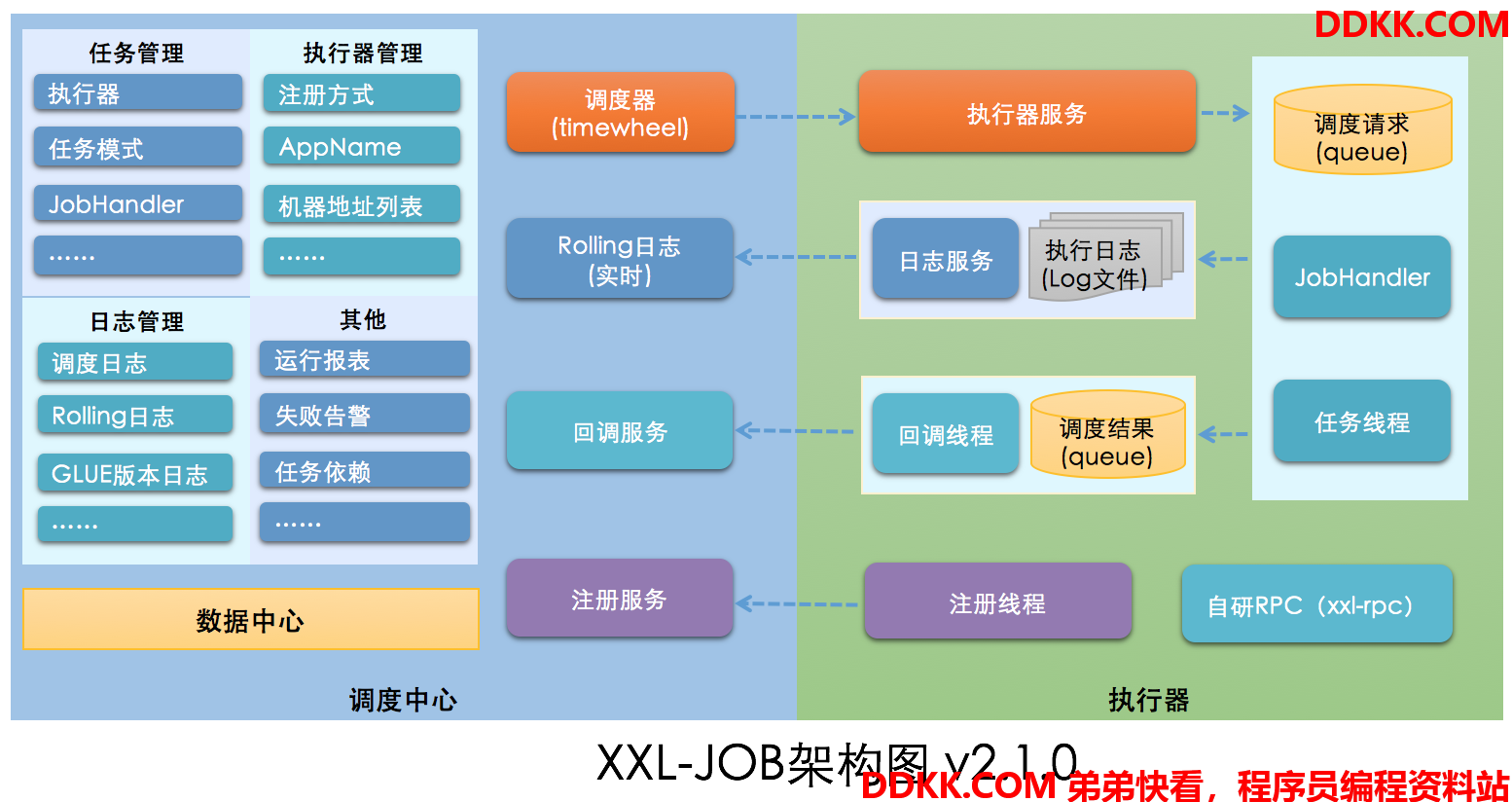

官方架构图如下:


二、目录结构

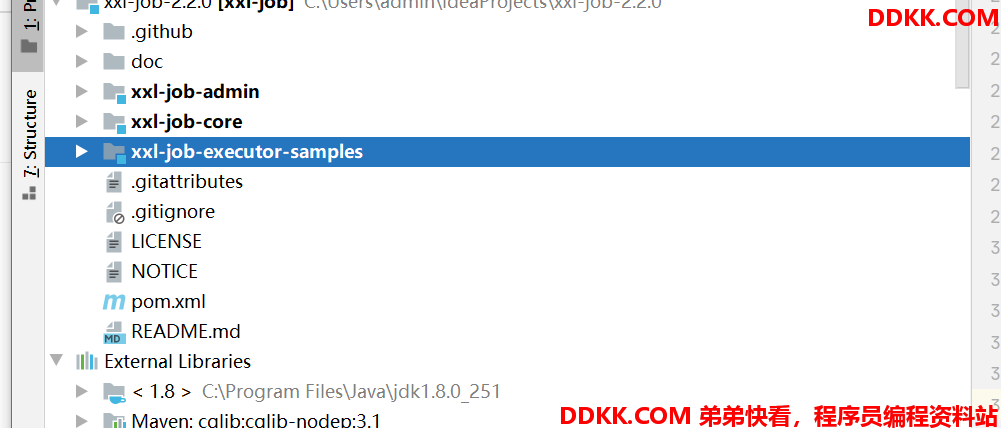

xxl-job目录下分了三个maven子项目:

子项目 说明
xxl-job-admin 调度器服务,需要独立部署
xxj-job-core 执行器,同时含有一些调度器也需要的公共代码
xxl-job-executor-samples 执行器的示例代码,模拟一个业务系统

xxl-job-admin目录结构



目录 说明
core.alarm 报警相关处理,默认实现了一个报警邮件发送
core.conf 配置项
core.cron 提供cron表达式的解析器
core.exception 自定义异常类
core.model domain
core.old 已被移除的一些历史实现
core.route 执行器的路由策略
core.scheduler 调度器的核心启动流程
core.thread 调度器的各个守护线程
core.trigger 调度器分发任务到执行器的trigger
dao 数据库操作
service service层
controller controller层及一些拦截器

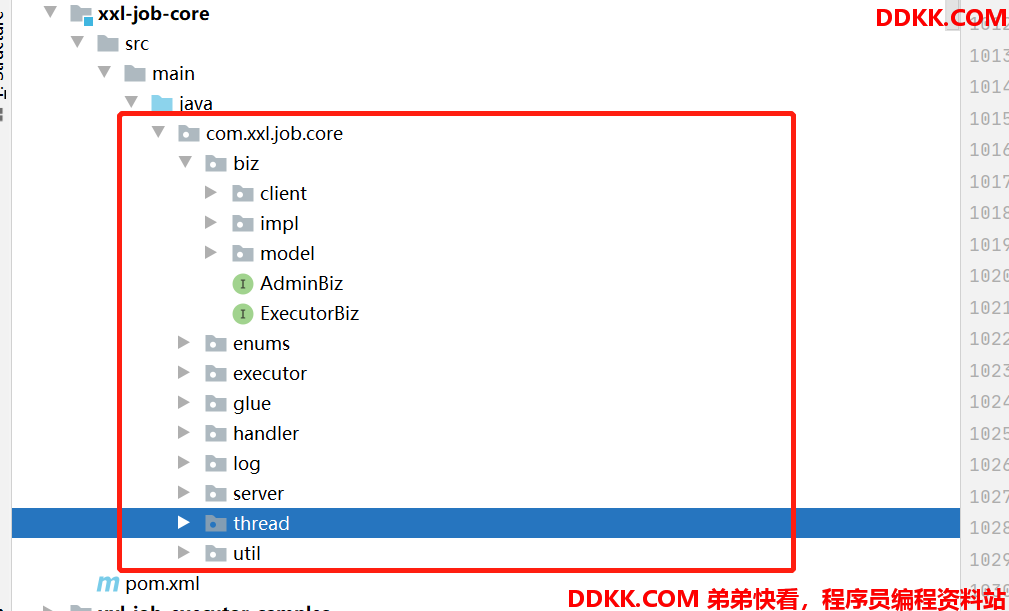

xxl-core目录结构



目录 说明
biz.client 提供执行器与调度器互相调用的api相关的逻辑
biz.enums 排队策略等枚举
biz.executor 执行器启动主流程
biz.glue 胶水代码相关
biz.handler JobHandler相关
biz.log log配置
biz.server 执行器命令接收服务
biz.thread 执行器端线程

目录部分大致了解,接下来我们先从调度器启动流程入手,逐步讲解。
