SpringCloud 分布式链路踪系 Sleuth + Zipkin

1.概述

”链路追踪“一词首次在google的Dapper论文中出现，该论文介绍了google自研的分布式链路追踪的实现原理，还介绍了他们是怎么低成本实现对应用透明的。Dapper论文一开始介绍的只是一个独立的链路调用系统，后来逐步演化成了监控平台，并且基于监控平台衍生出了许多工具，比如实时预警、过载保护等。单纯的理解链路追踪，就是记录一次请求开始到结束，期间所调用的系统及耗时都能被完整的记录下来。 现在所说的链路追踪系统，都是具有一套相对比较完整的功能，不仅具备记录功能，还具备一大堆衍生功能，让人能够更清楚查看整个流程。比如阿里的鹰眼、大众点评的CAT、Twitter的Zipkin以及国产开源的SkyWalking(已捐献给apache)等。本文将主要介绍基于Spring Cloud Sleuth和Zipkin的链路追踪系统，同时接入ELK(Elasticsearch，Logstash 和 Kibana)实现链路追踪日志的存储与搜索展示等。

2.链路追踪原理及实现

2.1 什么是Sleuth

Spring Cloud Sleuth为Spring Cloud实现了分布式跟踪解决方案，兼容Zipkin、HTrace等其它基于日志的追踪系统，例如ELK。
Spring Cloud Sleuth提供的功能如下：

1、链路追踪：通过Sleuth可以很清楚地看出一个请求都经过哪些服务，可以很方便地理清服务之间的关系；
2、性能分析：通过Sleuth可以很方便地看出每个采样请求的耗时，分析哪些服务调用比较耗时，当服务调用的耗时随着请求量的增大而增大时，可以提示进行扩容操作；
3、数据分析、链路优化：对于频繁调用一个服务或并行调用时，可以针对业务做一些优化措施；
4、可视化错误：对于程序未捕获的异常，可以配合Zipkin查看。

2.2 Sleuth中一些基础术语

这些术语可以帮助更好理解Sleuth工作原理以及工作方式，大部分术语来自于Dapper论文以及SpringBoot关于Slueth的官方介绍文档。具体有Span、Trace和Annotation。

2.2.1 Span

一次单独的调用链可以称为一个Span，它是链路追踪的基本工作单位。在Dapper的论文中，他记录的是每个Span的名称，以及每个Span的id和父id，用来重建一次追踪过程中每个Span之间的关系。下图中，客户端请求微服务1，此时就产生了一个span，微服务1又分别调用了服务2和服务3，又分别产生了两个spanId为2和spanId为3的调用过程，同时spanId为2、spanId为3的记录中对应的parentId均为1，因为它们都是由微服务1调用。简单来说，span就是一次请求信息，一次调用过程。开始跟踪的初始跨度称为root span，下图中主要体现在客户端调用微服务1，因此它的parentId为null。

2.2.2 Trace

一系列Span组成的树状结构，称为Trace。一个Trace指的是一次完整的链路调用，内部包含n个Span，同一次请求调用中的traceId是相同的。Span与Span之间主要存在父子关系，Trace与Span之间存在一对多的包含关系。以上图1为例，客户端调用服务1，而服务1又分别调用了服务2和服务3，这一整个流程就是一条Trace。Client ->Micro Service1->Micro Service2->Micro Service3。如果链路追踪最好了，链路数据充分，借助前端解析工具和渲染工具，可以达到下图2效果：

2.2.3 Annotation

它用来及时记录一个事件的存在，一些核心annotations用来定义一个请求的开始和结束，用来获取一些关键信息。具体如下：

• CS(Client Sent)：客户端发起一个请求，这个annotation描述了这个span的开始；
• SR(Server Received)：服务端获得请求并开始处理它，利用SR时间戳减去CS时间戳便可得到网络延迟；
• SS(Server-Sent)：请求处理完成(当请求返回给客户端)，利用SS时间戳减去SR时间戳便可得到服务端处理请求需要得时间；
• CR(Client Received)：表示Span结束(客户端成功接收到服务端回复)，利用CR时间戳减去CS时间戳便可得到客户端从服务端获取回复的整个请求时间。

2.3 Zipkin原理

zipkin主要包含四个重要的组件：Collector、Storage、Web UI、RESTful API。

• Collector：收集器组件，处理从外部系统发送过来的跟踪信息，将这些信息转换为zipkin内部处理的span格式，以支持后续的存储、分析、展示等功能；
• Storage：存储组件，处理收集器接收到的跟踪信息，默认将信息存储在内存中，可以修改为所需要的存储组件，支持MySQL、Kafka、Elasticsearch等；
• Web UI：UI组件，基于API组件实现的上层应用，提供Web页面，用来展示zipkin中调用链和依赖关系；
• RESTful API：API组件，为Web界面提供查询存储数据的接口。

具体工作原理图如下图所示：

Collector收集器收集了链路之间的调用信息，存入了到指定的收集容器中(内存或数据库)，通过指定的RESTful API接口向外提供追踪数据，zipkin自带了Web UI来展示链路调用信息(也是通过调用RESTful API接口获取链路追踪数据)。

zipkin分为服务端和客户端，客户端主要指的是需要被追踪的服务(调用方或者被调用方)，客户端需要配置服务端的地址，一旦发生服务间的调用的时候，会被配置在服务中的sleuth监听器监听，生成相应的Trace和Span发送给服务端，发送的方式有两种，一种是消息总线方式(Kafka或RabbitMQ)，另一种是HTTP报文的方式发送。

2.4 链路追踪案例演示

2.4.1 搭建zipkin服务端

为了展示链路追踪案例，本文搭建了一套简易环境。首先需要安装一个zipkin服务端，用来收集链路追踪的日志信息。这些信息的存储方式包括存储到MYSQL、Kafka、ELK等，也可以存储到缓存中。本文展示的案例这些链路追踪信息会被存储到MYSQL，下一篇将详细介绍存储到Kafka和ELK。zipkin的安装很简单，在官网下载一个jar包，根据自己的安装环境选择合适的jar包，我这里安装的环境是CentOS 7.6，官网提供的安装代码如下：

curl -sSL https://zipkin.io/quickstart.sh | bash -s

安装完成之后，需要启动服务，直接可以利用：

java -jar zipkin.jar

这种启动方式缺陷很明显，首先不是后台运行，当命令窗口退出时，服务就会停止；其次这种方式不能持久化记录链路数据，重启后所有的链路数据都会消失。本文将链路数据存储在MySQL，因此需要指定MYSQL的配置，编写脚本如下：

nohup java -jar zipkin.jar --STORAGE_TYPE=mysql --MYSQL_HOST=localhost --MYSQL_TCP_PORT=3306 --MYSQL_USER=root --MYSQL_PASS=123456 --MYSQL_DB=zipkin_test  2>&1 &

注意：上述启动脚本要和下载的zipkin jar包放在同一目录下，才能顺利启动。若不放在同一目录，需要添加zipkin jar包的完整路径。

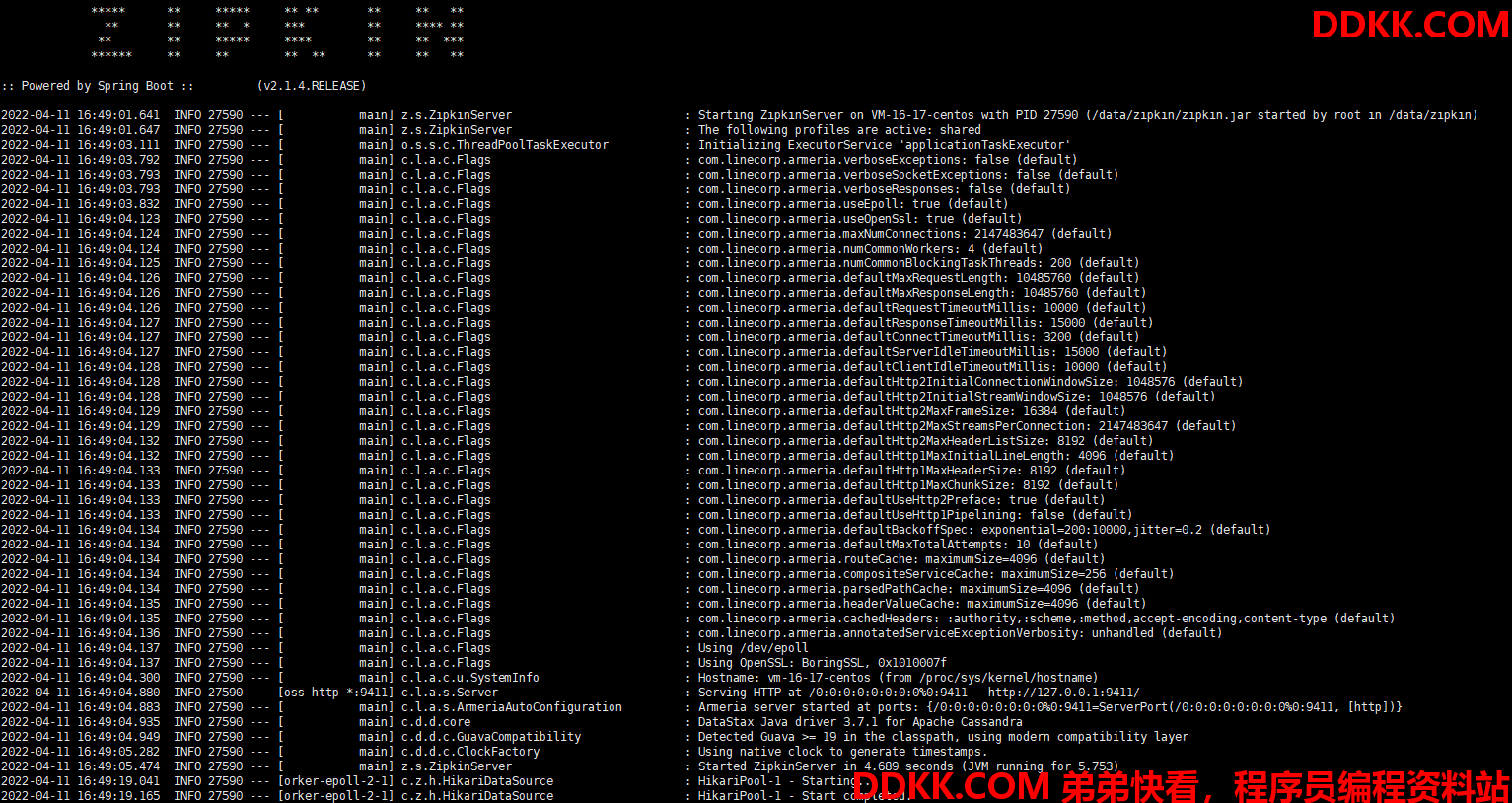

利用脚本启动服务，启动成功后会出现以下日志：

2.4.2 测试案例

案例主要流程如下：

1.客户端请求服务1(实际上是客户端请求网关服务，由网关服务进行服务转发)；
2.服务1分别调用服务2、服务3，查询商品列表和订单列表。

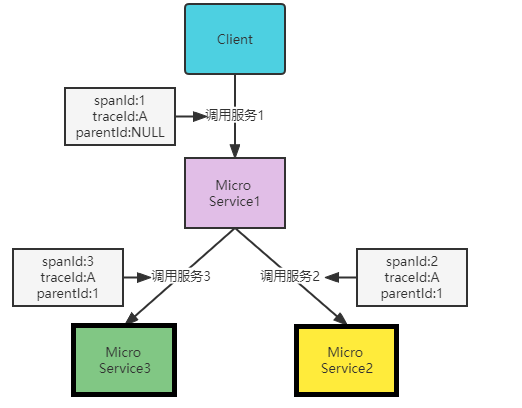

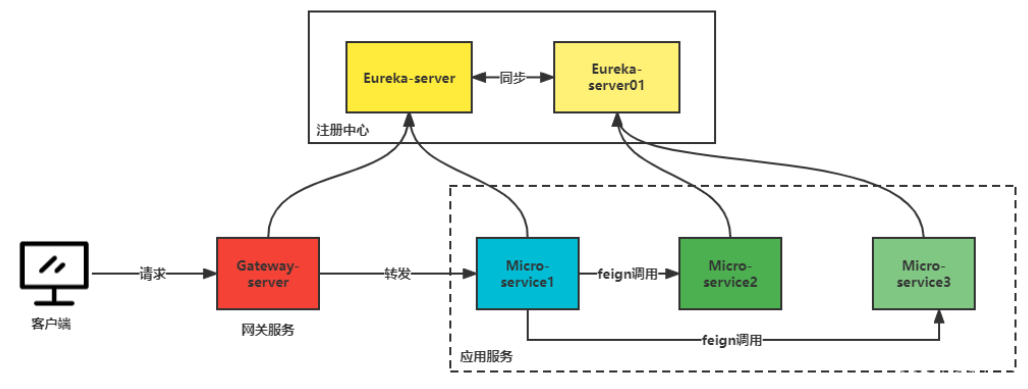

服务间的调用关系图如下图所示：

主要包含的服务有：

• gateway-server(网关服务)：服务统一经过网关，过滤一些不合法服务；
• eureka-server(主注册中心)：服务注册中心，负责其它服务管理；
• eureka-server01(从注册中心)：服务注册中心，与主注册中心共同作用，减少宕机影响服务调用；
• MicroService1(服务1，负责调用服务2和服务3)：服务1主要用来调用服务2和服务3，展示追踪链路；
• MicroService2(服务2，商品服务)：商品服务，主要负责针对商品操作的服务；
• MicroService3(服务3，订单服务)：主要针对订单操作的服务。

2.4.3 gateway-server

1.pom文件引用

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

2.配置文件

spring.application.name=gateway-server
#启用了自动根据服务ID建立路由
spring.cloud.gateway.discovery.locator.enabled=true
#请求路径上的服务名配置为小写
spring.cloud.gateway.discovery.locator.lower-case-service-id=true
server.port=9000
eureka.instance.prefer-ip-address=true
eureka.instance.instance-id=${spring.cloud.client.ip-address}:${server.port}
eureka.client.service-url.defaultZone=http://172.200.96.76:8761/eureka/,http://172.200.96.76:8762/eureka/
spring.datasource.url=jdbc:mysql://localhost:3306/zipkin_test?useUnicode=true&characterEncoding=UTF-8&allowMultiQueries=true&autoReconnect=true&failOverReadOnly=false&maxReconnects=1000&initialTimeout=30
spring.datasource.username=
spring.datasource.password=
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
#zipkin服务端地址
spring.zipkin.base-url=http://124.223.181.150:9411/
#链路数据发送方式（Kafka、RabbitMQ、Web、activeMQ）web表示采用http请求发送
spring.zipkin.sender.type=web
#数据采集样本率（1.0表示所有请求都采集）
spring.sleuth.sampler.probability=1.0

由于本文主要是模拟微服务调用环境，因此网关服务没有编写其它代码。各位可根据自己的需求添加代码(路由规则等)。
3.启动类

package com.eckey.lab;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class GateWayServerApplication {


    public static void main(String[] args) {


        SpringApplication.run(GateWayServerApplication.class, args);
    }
}

2.4.4 eureka-server

1.pom文件引用

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-netflix-eureka-server</artifactId>
        </dependency>

2.配置文件

spring.application.name=eureka-server
server.port=8761
eureka.instance.hostname=eureka-server-main
#eureka注册实例id为该服务器的IP+端口
eureka.instance.instance-id=${spring.cloud.client.ip-address}:${server.port}
eureka.client.service-url.defaultZone=http://172.200.96.76:8762/eureka/
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/test?useUnicode=true&characterEncoding=UTF-8&allowMultiQueries=true&autoReconnect=true&failOverReadOnly=false&maxReconnects=1000&initialTimeout=30
spring.datasource.username=
spring.datasource.password=
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
eureka.instance.prefer-ip-address=true
#注册时指定网卡注册
spring.cloud.inetutils.preferred-networks=172.200.96
#zipkin服务端地址
spring.zipkin.base-url=http://124.223.181.150:9411/
#链路数据发送方式（Kafka、RabbitMQ、Web、activeMQ）web表示采用http请求发送
spring.zipkin.sender.type=web
#数据采集样本率（1.0表示所有请求都采集）
spring.sleuth.sampler.probability=1.0

3.启动类

package com.eckey.lab;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.server.EnableEurekaServer;

@EnableEurekaServer
@SpringBootApplication
public class EurekaServerApplication {


    public static void main(String[] args) {


        SpringApplication.run(EurekaServerApplication.class, args);
    }
}

2.4.5 eureka-server01

此服务代码与eureka-server代码基本无差别，唯一区别在于配置文件有些许变更，变更部分如下：

server.port=8762
eureka.instance.hostname=eureka-server-slave

2.4.6 micro-service1

1.pom文件

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>

2.配置文件

spring.application.name=micro-service1
server.port=9091
eureka.instance.prefer-ip-address=true
eureka.instance.instance-id=${spring.cloud.client.ip-address}:${server.port}
eureka.client.service-url.defaultZone=http://172.200.96.76:8761/eureka/,http://172.200.96.76:8762/eureka/
spring.datasource.url=jdbc:mysql://localhost:3306/zipkin_test?useUnicode=true&characterEncoding=UTF-8&allowMultiQueries=true&autoReconnect=true&failOverReadOnly=false&maxReconnects=1000&initialTimeout=30
spring.datasource.username=
spring.datasource.password=
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
mybatis.mapper-locations=classpath*:/mapper/*.xml
logging.level.com.eckey.lab.feign=debug
ribbon.ReadTimeout=30000
ribbon.ConnectTimeout=30000
#feign.client.config.default.connectTimeout=20000
#feign.client.config.default.readTimeout=50000
#logging.config=classpath:logback-spring.xml
spring.zipkin.base-url=http://124.223.181.150:9411/
spring.zipkin.sender.type=web
spring.sleuth.sampler.probability=1.0
eureka.instance.ip-address=172.200.96.76
spring.cloud.inetutils.preferred-networks=172.200.96

3.ProductFeign

package com.eckey.lab.feign;

import com.eckey.lab.fallback.ProductFallbackFeign;
import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;

@FeignClient(value = "micro-service2", fallback = ProductFallbackFeign.class)
public interface ProductFeign {



    @GetMapping("/product/lists")
    String lists();

}

4.ProductFallbackFeign

package com.eckey.lab.fallback;

import com.eckey.lab.feign.ProductFeign;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Slf4j
public class ProductFallbackFeign implements ProductFeign {



    @Override
    public String lists() {


        log.error("ProductFallbackFeign调用异常！");
        return null;
    }
}

核心关键代码及配置基本已经完善，这里就不再赘述，如果需要完整代码，请查看文章末尾附录部分。

注意：
由于上述服务请求过程均需要展示，因此每个服务都需要添加sleuth依赖：

       <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-sleuth</artifactId>
        </dependency>

2.4.7 micro-service1与micro-service2

此部分业务代码参见附录，此处不再赘述。

2.4.8 zipkin存储建表语句

CREATE TABLE zipkin_annotations (
  trace_id_high bigint(20) NOT NULL DEFAULT '0' COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  trace_id bigint(20) NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
  span_id bigint(20) NOT NULL COMMENT 'coincides with zipkin_spans.id',
  a_key varchar(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
  a_value blob COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
  a_type int(11) NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
  a_timestamp bigint(20) DEFAULT NULL COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
  endpoint_ipv4 int(11) DEFAULT NULL COMMENT 'Null when Binary/Annotation.endpoint is null',
  endpoint_ipv6 binary(16) DEFAULT NULL COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
  endpoint_port smallint(6) DEFAULT NULL COMMENT 'Null when Binary/Annotation.endpoint is null',
  endpoint_service_name varchar(255) DEFAULT NULL COMMENT 'Null when Binary/Annotation.endpoint is null',
  UNIQUE KEY trace_id_high (trace_id_high,trace_id,span_id,a_key,a_timestamp) COMMENT 'Ignore insert on duplicate',
  KEY trace_id_high_2 (trace_id_high,trace_id,span_id) COMMENT 'for joining with zipkin_spans',
  KEY trace_id_high_3 (trace_id_high,trace_id) COMMENT 'for getTraces/ByIds',
  KEY endpoint_service_name (endpoint_service_name) COMMENT 'for getTraces and getServiceNames',
  KEY a_type (a_type) COMMENT 'for getTraces and autocomplete values',
  KEY a_key (a_key) COMMENT 'for getTraces and autocomplete values',
  KEY trace_id (trace_id,span_id,a_key) COMMENT 'for dependencies job'
) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

CREATE TABLE zipkin_dependencies (
  day date NOT NULL,
  parent varchar(255) NOT NULL,
  child varchar(255) NOT NULL,
  call_count bigint(20) DEFAULT NULL,
  error_count bigint(20) DEFAULT NULL,
  PRIMARY KEY (day,parent,child)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
CREATE TABLE zipkin_spans (
  trace_id_high bigint(20) NOT NULL DEFAULT '0' COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  trace_id bigint(20) NOT NULL,
  id bigint(20) NOT NULL,
  name varchar(255) NOT NULL,
  remote_service_name varchar(255) DEFAULT NULL,
  parent_id bigint(20) DEFAULT NULL,
  debug bit(1) DEFAULT NULL,
  start_ts bigint(20) DEFAULT NULL COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
  duration bigint(20) DEFAULT NULL COMMENT 'Span.duration(): micros used for minDuration and maxDuration query',
  PRIMARY KEY (trace_id_high,trace_id,id),
  KEY trace_id_high (trace_id_high,trace_id) COMMENT 'for getTracesByIds',
  KEY name (name) COMMENT 'for getTraces and getSpanNames',
  KEY remote_service_name (remote_service_name) COMMENT 'for getTraces and getRemoteServiceNames',
  KEY start_ts (start_ts) COMMENT 'for getTraces ordering and range'
) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

2.5 测试验证

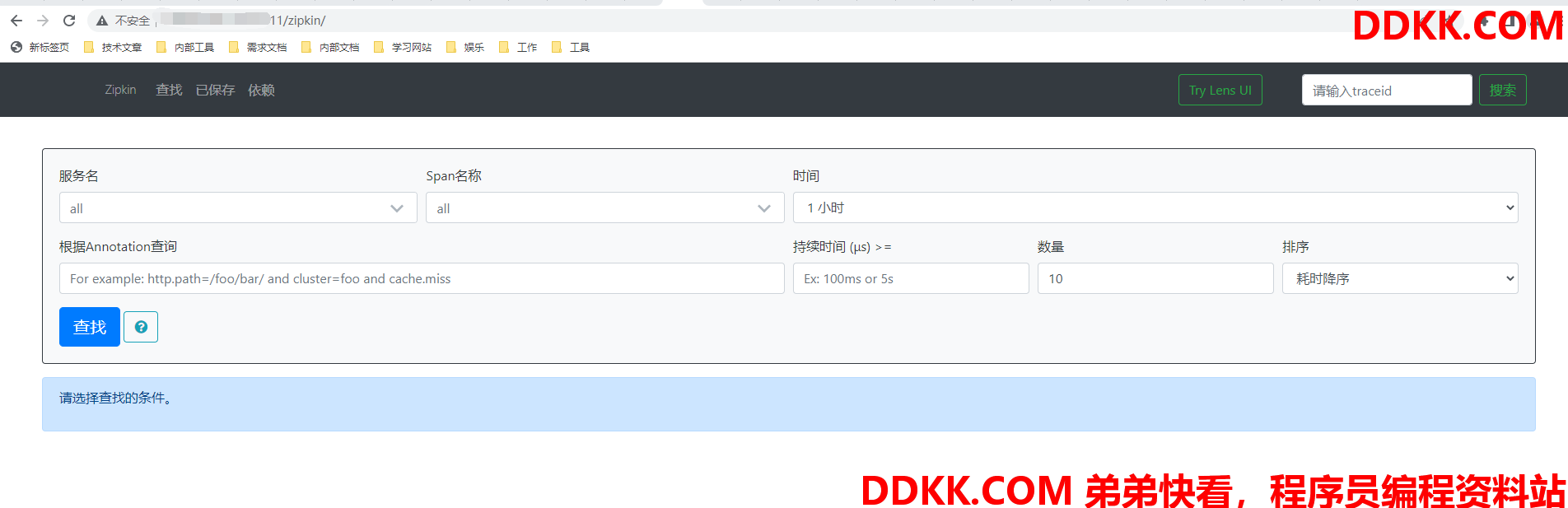

2.5.1 zipkin服务端

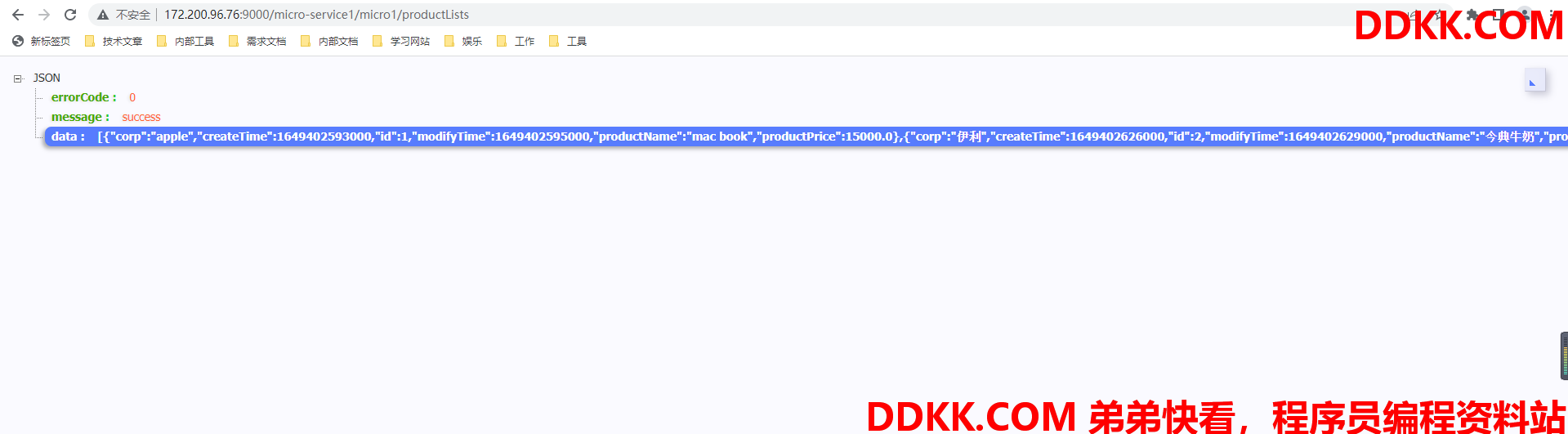

2.5.2 通过网关请求数据

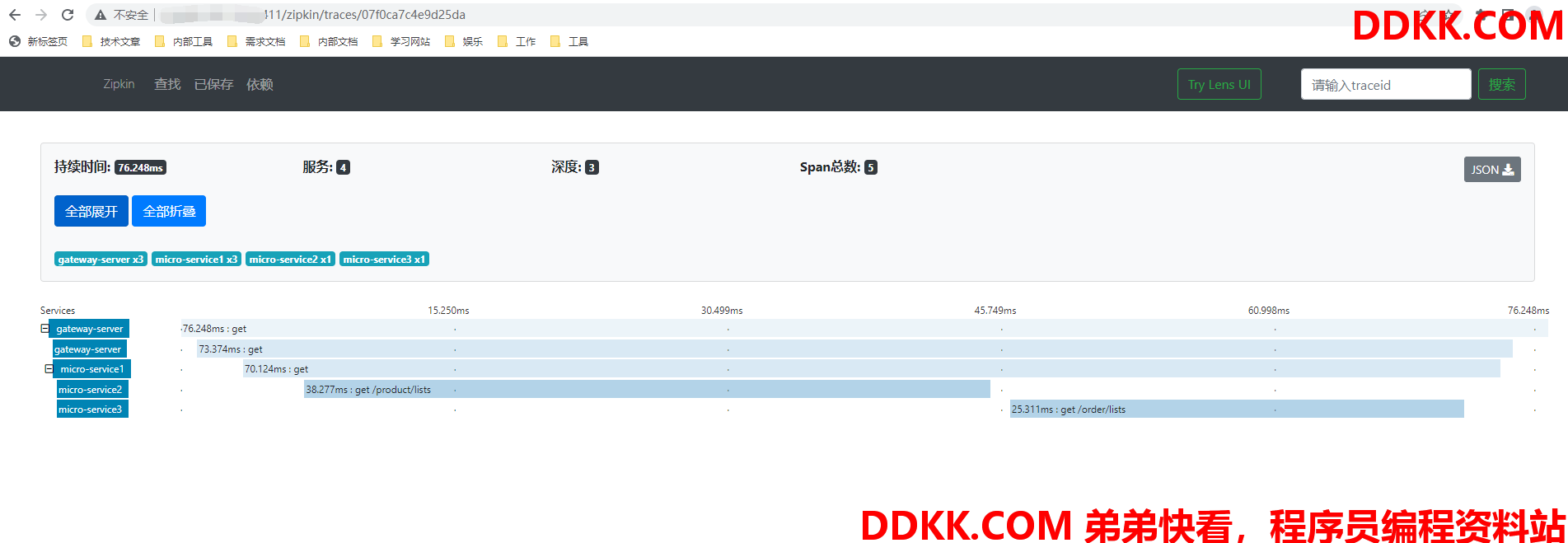

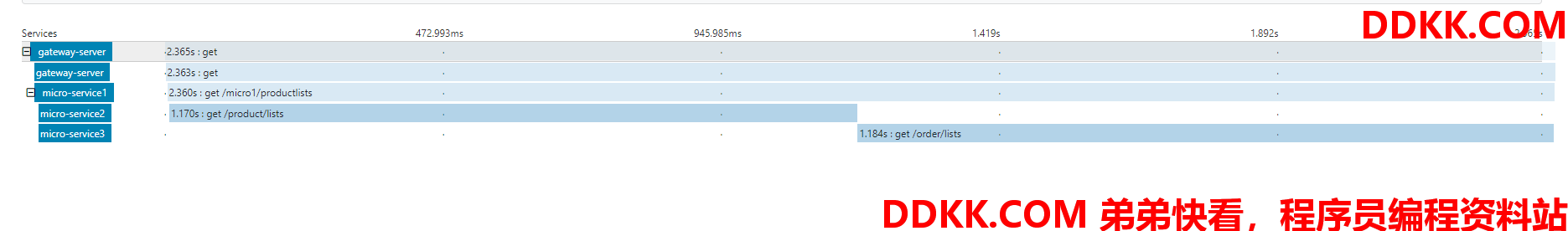

2.5.3 针对上述请求zipkin链路追踪信息

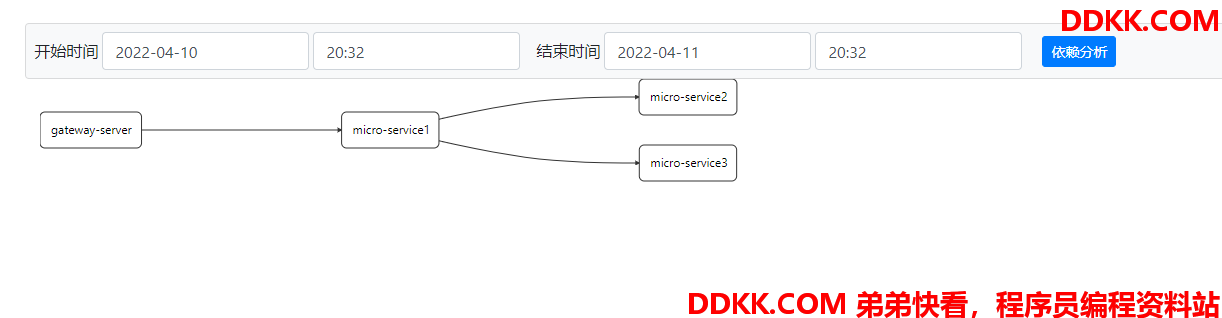

服务之间依赖关系：

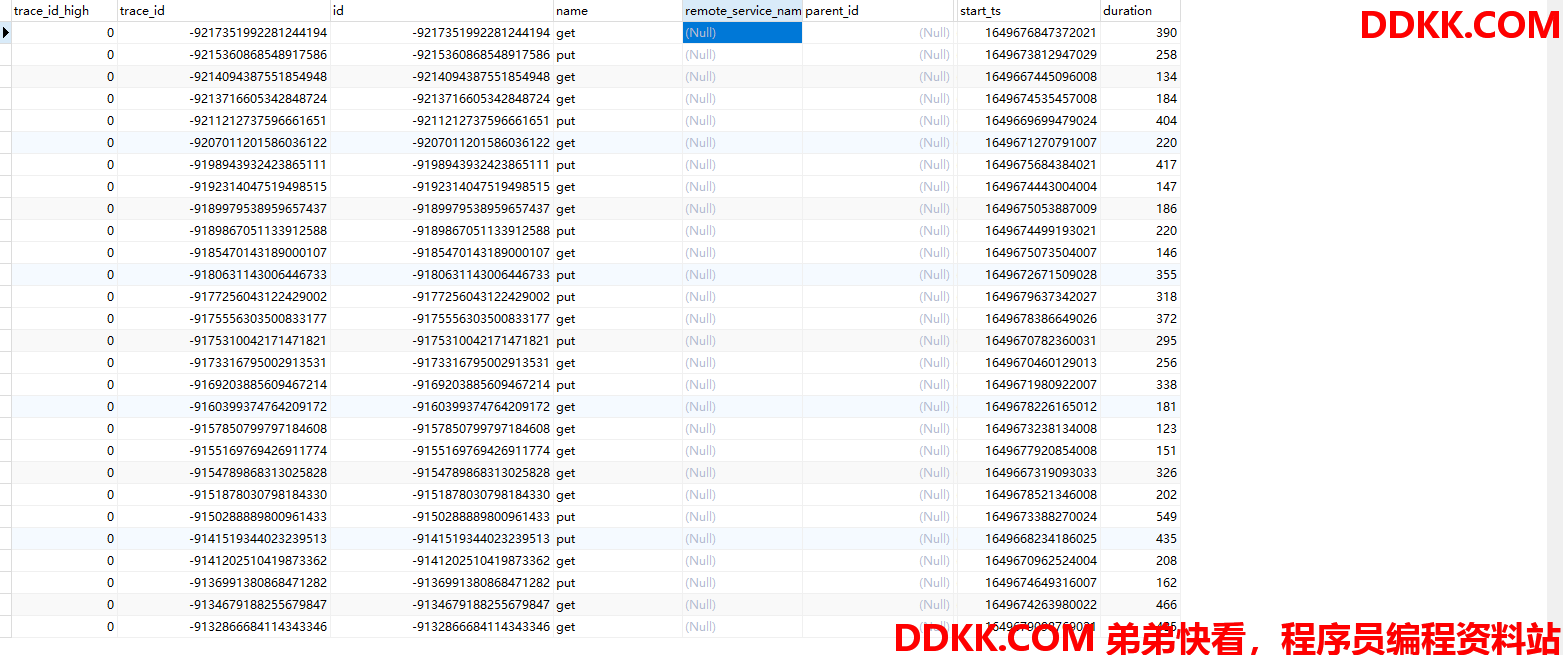

2.5.4 MySQL记录的数据

3.小结

1、 链路追踪是展示微服务之间调用关系的重要手段，在展示服务之间关系、查询调用请求异常中有着至关重要的作用；
2、 本文主要展示了sleuth追踪服务的原理，以及zipkin展示数据的原理，同时编写了demo，通过http请求收集链路追踪数据并展示；
3、 本文缺陷之处在于未展示利用Kafka等中间件收集数据、未展示消息存储到ElasticSearch平台下文将展示利用Kafka收集、；
ElasticSearch展示链路追踪数据。

4.参考文献

1、 https://www.jianshu.com/p/aab7c9db83dc；
2、 https://www.bilibili.com/video/BV1DL4y1e7aY?p=11；
3、 https://zipkin.io/pages/quickstart.html；
4、 https://docs.spring.io/spring-boot/docs；

5.附录

项目地址：

1.https://gitee.com/Marinc/spring-boot-sleuth-zipkin.git
