14、Zookeeper 源码解析 - 树形数据结构

1. 前话

一提到ZK的数据结构，对ZK稍微有点了解的人，都会立马说ZK的内部实际上就是一个树形结构，每创建一个节点，就相当于在树形结构中添加一个节点。实际上，这样说确实没毛病，但有点过于表面了，没有回答全面，例如下面两个问题：

• 树形结构是如何构成的？更偏向于什么树？
• ZK对于这个树形结构有没有做其它的优化让树的查找更加快速？

本篇将会从上述的两个疑问出发，来进一步探究ZK的数据结构细节。

2. 树结构总览

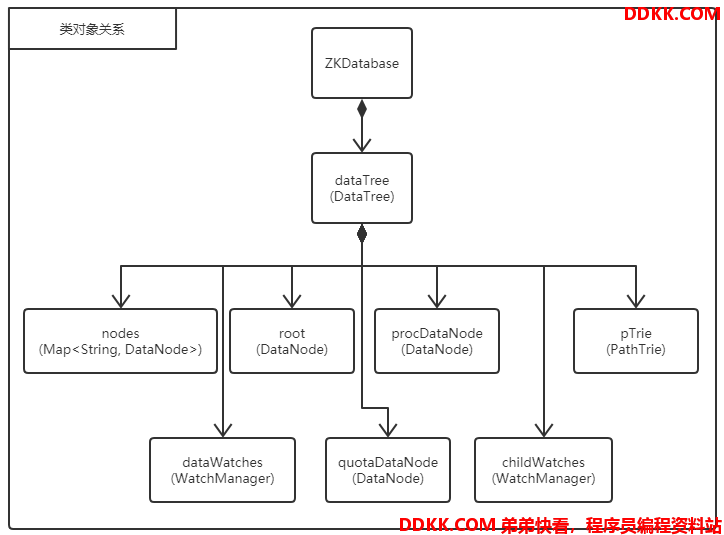

ZK的树形结构类为DataTree，成员属性为dataTree的形式保存在数据库对象类ZKDatabase中，若要操作树形结构对象，则必须通过ZKDatabase类的方法才行。类的简要关系图如下：

DataTree类中包含了图中七个重要的成员属性，稍微介绍下这七个主要成员属性作用：

1、 Map<String,DataNode>nodes：实际类型是ConcurrentHashMap，这个集合将会保存树形结构的所有路径-节点对象映射关系，也就是说树形结构中存在多少个节点，集合中就会有多少个元素；
2、 DataNoderoot：树形结构的根节点，树进行序列化和反序列化时会操作该对象；
3、 DataNodeprocDataNode：在初始化时创建/zookeeper路径节点，如果后面有节点的前缀是/zookeeper将会挂在该节点下，ZK官方的作用定义为用作管理或表现状态的路径节点；
4、 DataNodequotaDataNode：实现节点配额的父节点，所有树节点的配额都会挂在该节点下，路径为/zookeeper/quota；
5、 WatchManagerdataWatches：用于监听传入的当前节点事件，详细如何处理的等第三节监听再细说；
6、 WatchManagerchildWatches：用于监听该节点的子节点事件，详细如何同上；
7、 PathTriepTrie：保存quota配额节点的路径树信息；

上面有两个成员属性的介绍是专门为quota配额信息来服务的，简单的介绍一下什么是配额信息：

ZK的数据结构是树形结构，且节点是没有相关的统计字段的，那这就导致一个问题，如果要统计某个节点下的 节点数量 及 数据大小，在不修改原有节点数据结构的情况下只能在别处增加相关信息。ZK的解决方式就是在树结构中增加/zookeeper/quota节点路径（节点对象为quotaDataNode），并且会将路径信息以单词字典树的形式存放在PathTrie中。

在配额路径中，zookeeper_limits存放的是节点数量和节点数据大小限制信息，zookeeper_stats存放的是当前路径的节点数量和节点数据统计信息

3. 树结构变化演示

3.1 树初始状态

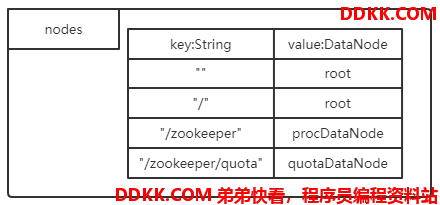

ZK服务器启动后Map<String, DataNode> nodes对象的初始状态图如下：

其中第一、二个元素，都是root根节点路径，另外两个节点路径则是ZK用于管理树信息的节点。

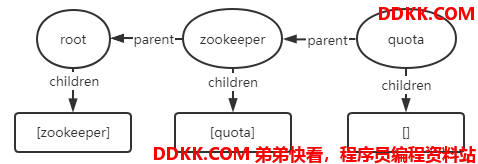

DataNode root对象的初始状态如下图：

图中椭圆形的代表DataNode类型，下面的圆角长方形则是类型Set<String>的集合，且树结构中只有子节点->父节点的关系，没有父节点->子节点的关系。

那问题来了，要获取对应的子节点怎么办呢？很简单，前面的Map<String, DataNode> nodes对象包含了所有的路径和节点对应关系，ZK来获取节点信息一定是根据path路径来获取的，因此可以直接从nodes中获取到对应的节点，只要path是子节点的路径即可，时间复杂度O(1)。

那ZK为什么还要在DataNode中保留Set<String> children集合呢？个人猜测只是为了更容易判断节点下面是否已经存在该节点，当使用路径找到了父节点，用Set<String>集合的contains()方法简单判断一下即可知道该节点是否已经存在，时间复杂度即为O(1)。

所以ZK维护Map<String, DataNode> nodes全部节点和路径的映射关系，和DataNode中使用Set<String> children集合，都是以空间换时间，来实现ZK的高性能。

3.2 添加节点树的变化

假设在初始状态下，按照以下顺序依次添加删除节点：

1、 create节点/custom_parentA；
2、 create节点/custom_parentB；
3、 create节点/custom_parentC/child1；
4、 create节点/custom_parentA/child1；
5、 create节点/custom_parentB/child1；
6、 create节点/custom_parentB/child2；
7、 delete节点/custom_parentB/child2；
8、 create节点/custom_parentA/child1/c_child1；

以下是树结构发生的变化：

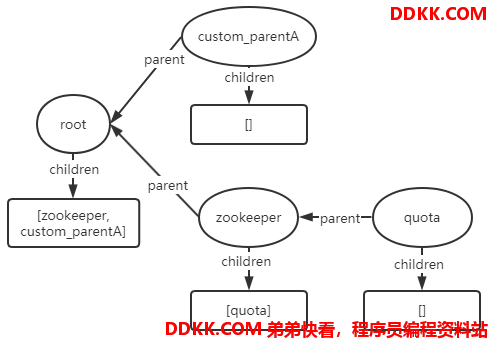

1. create节点/custom_parentA：

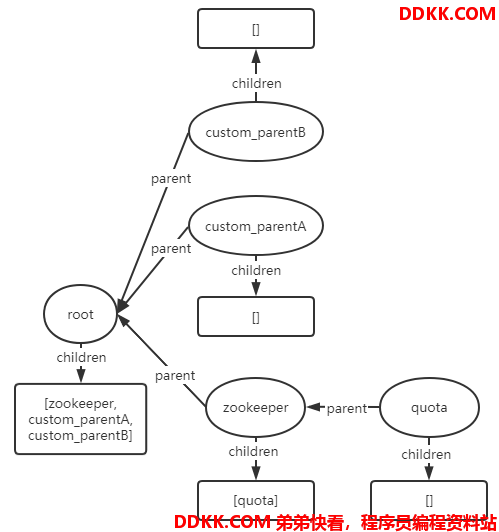

2. create节点/custom_parentB：

3. create节点/custom_parentC/child1：由于child1的父节点custom_parentC并不存在，因此会报KeeperException.NoNodeException()异常；同理，假如父节点不存在，则会报KeeperException.NodeExistsException()异常。

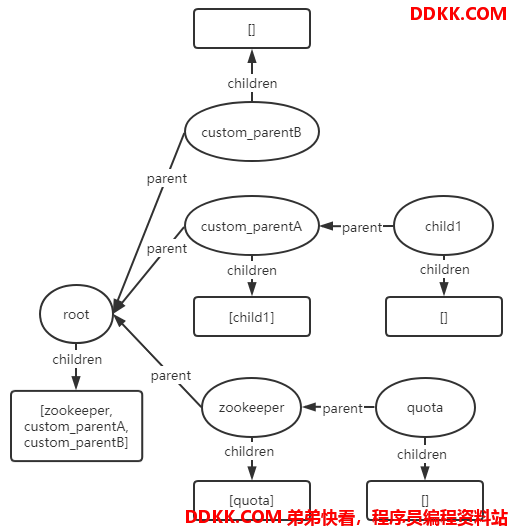

4. create节点/custom_parentA/child1：

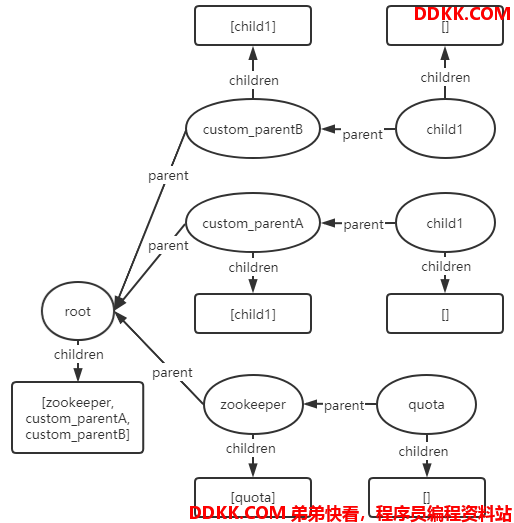

5. create节点/custom_parentB/child1：

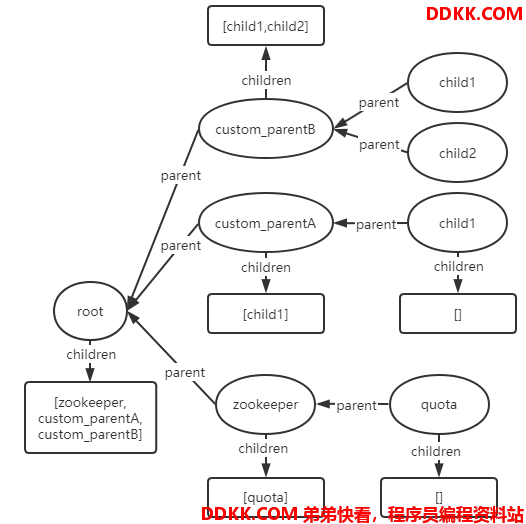

6. create节点/custom_parentB/child2：

7. delete节点/custom_parentB/child2：

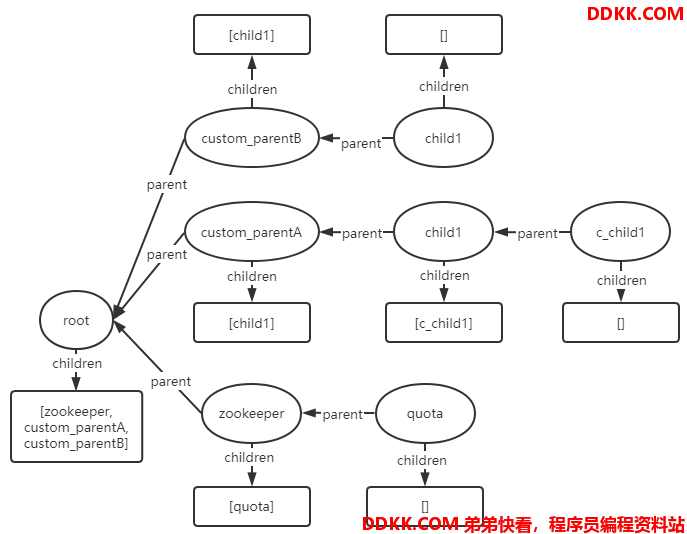

8. create节点/custom_parentA/child1/c_child1：

至于Map<String, DataNode> nodes集合中的值，则是以对应的path为key，DataNode对象为value存放在Map集合中的，就不用一一表明了。经过上面八个步骤演示，相信各位对ZK数据节点变化对应的数据结构改变流程应该有了十分直观的理解了。

本篇只是对ZK的数据结构做了一个简单的归纳，为后续解析Watcher的实现原理做个铺垫。
