1. 基于树形结构的触发事件
前面两篇已经分析过了ZK的数据结构及日志归档问题，在前面两篇的基础上，再分析一下基于ZK树形结构实现的监听通知机制。在ZK的数据结构对象DataTree中，有两个WatchManager类型的对象，分别是dataWatches和childWatches，那么这两个不同的对象具体有什么不同呢？
要回答这个问题，先看一下两张表格：
客户端向服务器主动注册监听器操作表
| 名称 | 客户端方法 | 服务端方法 | 额外操作 |
|---|---|---|---|
| 查询节点是否存在 | exists() | statNode() | 服务端添加监听到dataWatches，客户端添加监听到existWatches |
| 获取节点数据 | getData() | getData() | 服务端添加监听到dataWatches，客户端添加监听到dataWatches |
| 获取子节点信息 | getChildren() | getChildren() | 服务端添加监听到childWatches，客户端添加监听到childWatches |
| 传输客户端本地所有监听器 | 连接服务端后调用 | setWatches() | 将客户端的existWatches、到dataWatches和childWatches监听路径发送给服务端 |
服务端主动发布事件表
| 名称 | 客户端方法 | 服务端方法 | 事件类型(EventType) |
触发对象 |
|---|---|---|---|---|
| 创建节点 | create() | createNode() | 触发NodeCreated | dataWatches、childWatches |
| 删除节点 | delete() | deleteNode() | 触发NodeDeleted | dataWatches、childWatches |
| 更新节点数据 | setData() | setData() | 触发NodeDataChanged | dataWatches |
先对上面两个表的数据做个总结：
1、 客户端调用exists()和getData()方法，服务器端接收到需要监听的请求后将会把路径和监听对象交给dataWatches管理；
2、 客户端调用getChildren()方法，服务器端接收到需要监听的请求后会把路径和监听对象交给childWatches管理；
3、 当服务端的A路径节点触发了NodeCreated、NodeDeleted、NodeDataChanged三种操作的任意一种，dataWatches将会删除A路径节点，并执行监听器；而childWatches只会响应NodeCreated、NodeDeleted两种操作，如果是A节点新增或删除，则childWatches会将A节点的父节点删除，并执行监听器；
将第三点化简，如果DataTree的节点发生如下操作时，将会触发事件如下：
- 新增节点NodeCreated：如果有父节点，则会收到子节点操作通知，且本节点如果监听的话将会收到通知；
- 节点删除NodeDeleted：如果有父节点，则会收到子节点操作通知，且本节点如果监听的话将会收到通知；
- 更新节点数据NodeDataChanged：如果本节点监听了，本节点才会收到操作通知。
简而言之，dataWatches管理的是触发节点本身，而childWatches管理的则是触发节点的父节点。
注： 触发的事件KeeperState一定是SyncConnected已连接状态，要区分清KeeperState和EventType
2. 监听实现原理
2.1 监听流程
ZK的完成监听流程分四步：
1、 ZK客户端在调用exists()、getData()和getChildren()三个方法的时候，如果传了Watcher对象，客户端将会把这个对象和对应的路径保存在本地；
2、 ZK服务端接收到了客户端的监听请求后，在dataWatches或childWatches中添加路径和对应的监听器；
3、 服务端数据结构树发生了新增节点、删除节点和更新数据节点三种操作后，将会在对应的节点触发相应的事件类型，再将监听对象删除最后再给监听本节点的客户端发送tag=notification的响应；
4、 客户端接收到服务端发送过来的notification响应后，将会从客户端本地缓存的路径-监听对象映射关系map中把监听对象取出来，再调用Watcher对象的process()方法，完成回调；
接下来主要分析一下这四个流程中隐藏的一些细节。
2.1.1 客户端发起监听操作

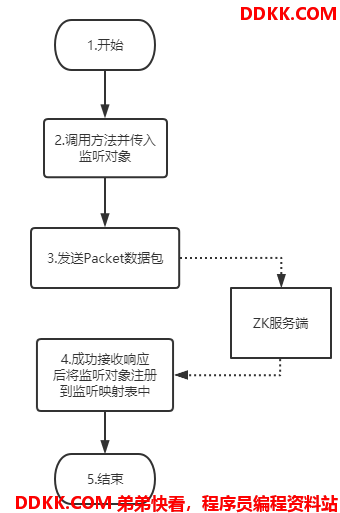

假设客户端调用了exists()方法，并传入了监听对象，流程如下：
在流程中需要注意以下几点：
1、 如果监听对象不为空，则会直接创建对应的监听注册对象WatchRegistration，这个对象将会决定把监听器Watcher存放在哪个映射表中；
2、 看过ZK源码的就能知道，ZK客户端发送给服务端的数据包对象则是Packet，里面会保存监听注册对象；
3、 第3步和第4步与ZK服务端交互是异步的，当客户端接收到服务端处理成功的响应后，将会调用Packet数据包中监听注册对象WatchRegistration的注册方法，把监听器Watcher注册到对应的映射表中；
不同操作所对应的实际监听注册对象表
| 操作方法 | 监听注册对象 | 存放的监听映射表 |
|---|---|---|
| exists() | ExistsWatchRegistration | 正常返回存放在dataWatches，有错误存放在existWatches |
| getData() | DataWatchRegistration | dataWatches |
| getChildren() | ChildWatchRegistration | childWatches |
2.1.2 服务端接收到监听请求

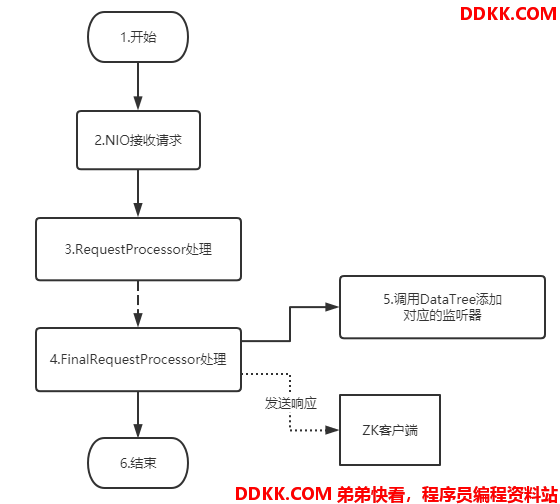

当客户端发送请求数据包Packet被服务端接收到后，流程如下：
- 在服务端处理客户端的请求时，会有一系列的RequestProcessor对请求进行处理，上一篇说过的日志归档便是由SyncRequestProcessor处理的，而添加监听器则是由FinalRequestProcessor进行处理的；
- 其中具体把监听器添加到哪个WatchManager可参照上面的表；
- 在DataTree中添加监听器，其实际对象类型是ServerCnxn，即在服务端产生的客户端对象，其实现了Watcher接口；
- 当添加完监听器后，将会回复客户端该操作已经处理成功。
2.1.3 服务端触发监听

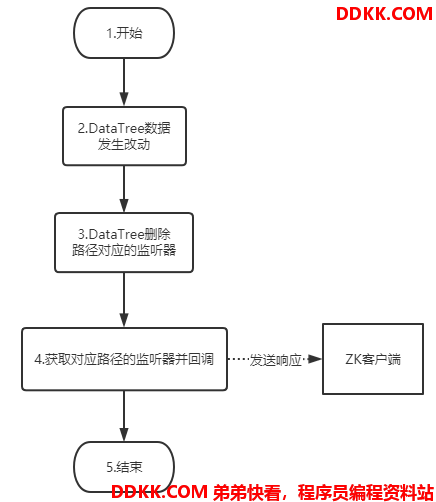

假设服务端接收到了某个客户端修改已经监听的路径，则会触发监听流程，如下：
- 触发监听时会传入监听路径，服务端会根据监听类型从dataWatches或childWatches表中获取对应的监听器，并将其从表中删除，因此监听器每次触发监听后需要重新监听；
- 具体操作类型触发监听时所操作的WatchManager对应表可翻看上面；
- 当取出具体的监听对象时，在服务端即为ServerCnxn对象， 回调方法中会往对应的客户端发送一个notification响应消息，客户端将会根据这个消息类型判断此消息为回调消息。
2.1.4 客户端接收服务端监听回调

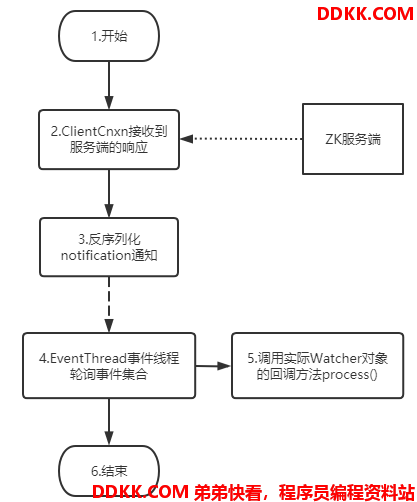

当客户端接收到服务端的notification通知后，将会从监听映射表中获取开发者开发的监听器对象，调用process()方法完成监听回调，流程如如下：
- notification通知的xid比较特别，值为-1，客户端便是使用响应对应的xid值来判断属于回调通知；
- 当判断为notification通知后，会根据响应内容生成WatchedEvent监听事件对象，在这里面包含了响应路径和类型等信息；随后会将其封装为WatcherSetEventPair对象，此对象会追加路径对应的监听器集合Set
<Watcher>，最后会将此对象添加到事件处理线程EventThread的waitingEvents阻塞队列中； - EventThread线程会一直轮询waitingEvents阻塞队列，当有值且类型为WatcherSetEventPair后，则会遍历里面的Set
<Watcher>集合，调用其process()方法完成回调。
上面四步已经是非常简化的Watcher交互流程图，其中还有许多的细节，如果有兴趣可自行去阅读源码感受感受。
2.2 关键源码
还是以调用一次exists()方法监听流程来距离，以关键源码的流程角度来还原一次Watcher回调的流程。
2.2.1 客户端调用方法监听
客户端调用exists()方法并传入自己实现的Watcher对象
public class ZooKeeper {
public Stat exists(final String path, Watcher watcher)
throws KeeperException, InterruptedException {
...
// 在每个方法的代码中便写死了注册器WatchRegistration的类型
WatchRegistration wcb = null;
if (watcher != null) {
wcb = new ExistsWatchRegistration(watcher, clientPath);
}
...
ExistsRequest request = new ExistsRequest();
request.setPath(serverPath);
// 这是关键，客户端会根据此值来判断请求是否需要添加到监听表中
request.setWatch(watcher != null);
...
// 使用ClientCnxn对象发送请求，具体的发送细节不再赘述
ReplyHeader r = cnxn.submitRequest(h, request, response, wcb);
}
}
2.2.2 服务端接收请求并添加到监听表
ZK服务器接收请求并做一系列的处理便直接略过，直接快进到FinalRequestProcessor类进行监听操作，监听后将会给客户端发送本次请求响应：
public class FinalRequestProcessor implements RequestProcessor {
ZooKeeperServer zks;
public void processRequest(Request request) {
...
// 此为通信客户端在服务端的连接对象
ServerCnxn cnxn = request.cnxn;
...
switch (request.type) {
case OpCode.exists: {
...
// 如果一切顺利，最终一定会调用到这里来，existsRequest.getWatch()
// 属性便决定了是否进行监听，如果监听则会把cnxn客户端对象
// 当成服务端的监听器放到DataTree的监听表中，对象类型ServerCnxn
Stat stat = zks.getZKDatabase().statNode(path,
existsRequest.getWatch() ? cnxn : null);
rsp = new ExistsResponse(stat);
break;
}
}
...
}
}
2.2.3 客户端接收响应
此过程是异步的，当客户端调用了exits()方法后便是异步流程了，当上面的服务端处理完exists()方法的请求后将会回复响应，流程如下：
public class ClientCnxn {
class SendThread extends ZooKeeperThread {
void readResponse(ByteBuffer incomingBuffer) throws IOException {
...
// 正常的服务端响应都会执行到这个方法
finishPacket(packet);
}
private void finishPacket(Packet p) {
// Packet对象中如果要监听，watchRegistration一定不为空
// 因此在这里会使用刚开始初始化的watchRegistration对象
// 进行注册，将其添加到ZK客户端的监听表中
if (p.watchRegistration != null) {
p.watchRegistration.register(p.replyHeader.getErr());
}
...
}
}
}
2.2.4 服务端节点数据发生改动
假设由于不知名操作，导致刚刚监听的路径节点数据发生了改动，此时此时触发了NodeDataChanged事件，源码表现如下：
public class DataTree {
private final WatchManager dataWatches = new WatchManager();
public Stat setData(String path, byte data[], int version, long zxid,
long time) throws KeeperException.NoNodeException {
...
// 将会从监听表中根据路径
dataWatches.triggerWatch(path, EventType.NodeDataChanged);
return s;
}
}
public class WatchManager {
private final HashMap<String, HashSet<Watcher>> watchTable =
new HashMap<String, HashSet<Watcher>>();
private final HashMap<Watcher, HashSet<String>> watch2Paths =
new HashMap<Watcher, HashSet<String>>();
public Set<Watcher> triggerWatch(String path, EventType type) {
return triggerWatch(path, type, null);
}
public Set<Watcher> triggerWatch(String path, EventType type,
Set<Watcher> supress) {
...
// 先会将实际的路径监听表中将路径下的所有监听器删除并拿出来
watchers = watchTable.remove(path);
...
// 再将监听器所监听的路径给删除，因为监听器实际是ServerCnxn对象
// watch2Paths表中的key对于某一客户端是唯一的，只需要删除其中
// 的某一个路径即可
for (Watcher w : watchers) {
HashSet<String> paths = watch2Paths.get(w);
if (paths != null) {
paths.remove(path);
}
}
...
// 遍历监听器集合watchers，一一调用其process()方法
for (Watcher w : watchers) {
if (supress != null && supress.contains(w)) {
continue;
}
w.process(e);
}
}
}
2.2.5 服务端像客户端发送事件响应
当在服务端这边的树节点触发了事件响应，则会调用监听器（实为ServerCnxn对象）的process()方法，流程如下：
public class NIOServerCnxn extends ServerCnxn {
@Override
synchronized public void process(WatchedEvent event) {
// 响应头值为固定的，客户端便是使用xid=-1来判断属于事件触发通知
ReplyHeader h = new ReplyHeader(-1, -1L, 0);
WatcherEvent e = event.getWrapper();
sendResponse(h, e, "notification");
}
}
2.2.6 客户端接收通知并回调监听
此流程类似于客户端接收正常操作响应流程，唯一不同在于会根据xid的值判断触发事件，流程如下：
public class ClientCnxn {
class SendThread extends ZooKeeperThread {
final EventThread eventThread;
void readResponse(ByteBuffer incomingBuffer) throws IOException {
...
if (replyHdr.getXid() == -1) {
// 实例化对象并反序列化服务端回复的消息内容，主要是触发的事件类型
// 需注意这里和后面的WatchedEvent不一样， 这个是事件通信对象
// 后面的是客户端的事件对象
WatcherEvent event = new WatcherEvent();
event.deserialize(bbia, "response");
...
// 实例化事件对象，并交给事件线程处理
WatchedEvent we = new WatchedEvent(event);
eventThread.queueEvent( we );
return;
}
// 这后面便是正常的响应处理流程，但由于是事件触发响应
// 前面会直接返回，因此执行不到这里
...
}
}
class EventThread extends ZooKeeperThread {
private final LinkedBlockingQueue<Object> waitingEvents =
new LinkedBlockingQueue<Object>();
public void queueEvent(WatchedEvent event) {
// 根据事件类型从客户端的监听表中获取监听器集合Set<Watcher>
// 并统一封装成WatcherSetEventPair对象添加到阻塞队列中
WatcherSetEventPair pair = new WatcherSetEventPair(
watcher.materialize(event.getState(),
event.getType(), event.getPath()), event);
// 添加到阻塞队列中，EventThread对象会一直轮询该集合
waitingEvents.add(pair);
}
@Override
public void run() {
Object event = waitingEvents.take();
if (event == eventOfDeath) {
// 判断ZK是否停止事件类型
wasKilled = true;
} else {
// 如果有事件类型则执行事件对象
processEvent(event);
}
...
}
private void processEvent(Object event) {
if (event instanceof WatcherSetEventPair) {
// 前面已经得知，如果是事件回调通知则类型一定进入到此代码中
WatcherSetEventPair pair = (WatcherSetEventPair) event;
// 拿出WatcherSetEventPair对象封装的客户端监听器，并调用其
// process()方法最终完成回调
for (Watcher watcher : pair.watchers) {
try {
// 调用客户端实际实现的监听器，完成回调
watcher.process(pair.event);
} catch (Throwable t) {
LOG.error("Error while calling watcher ", t);
}
}
}
}
}
}
最后一步的触发监听事件由于都在同一个实现类中，因此就没有分开，直接在同一个代码块中完成注释了，此代码块流程较长，但从上到下依次阅读下来对于关键代码块的作用应该能够略知一二。
