1. 存储域数据文件(.fdt和.fdx)

Solr4.8.0里面使用的fdt和fdx的格式是lucene4.1的。为了提升压缩比,StoredFieldsFormat以16KB为单位对文档进行压缩,使用的压缩算法是LZ4,由于它更着眼于速度而不是压缩比,所以它能快速压缩以及解压。

1.1 存储域数据文件(.fdt)



  • 真正保存存储域(stored field)信息的是fdt文件,该文件存放了压缩后的文档,按16kb或者更大的模块大小为单位进行压缩。当要写入segment时候,文档会先被存储在内存的buffer里面,当buffer大小大于16kb或者更大时候,这些文档就会被刷入磁盘以LZ4格式压缩存放。

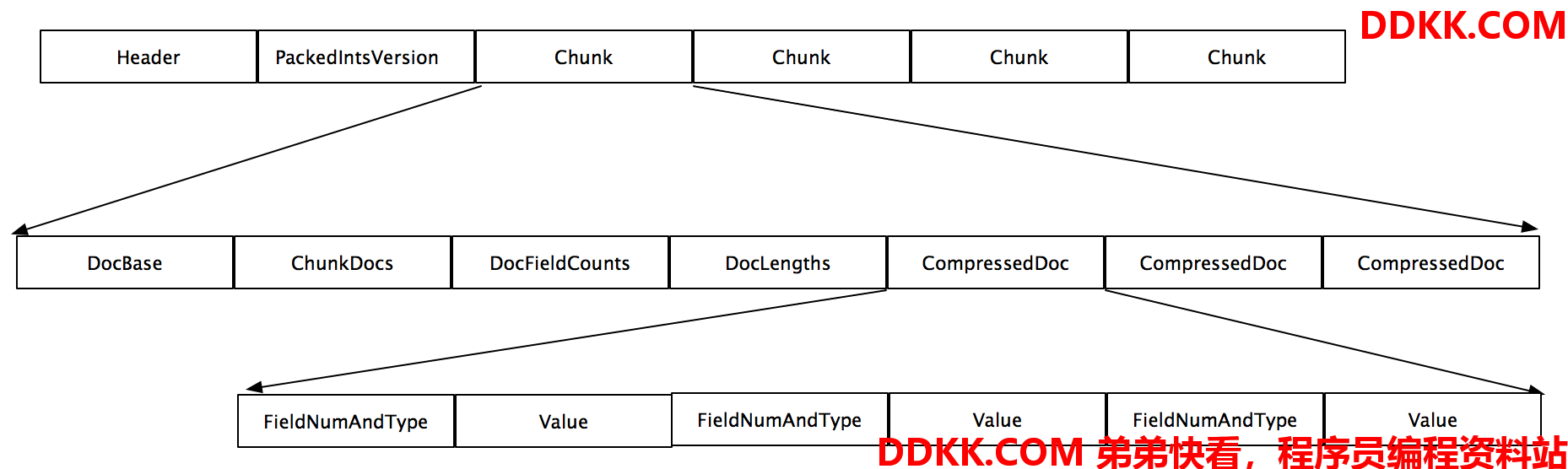

  • fdt文件主要由三部分组成,Header信息,PacjedIntsVersion信息,以及多个块chunk。

  • fdt是以chunk为单位进行压缩以及解压缩的,一个chunk块内含有一个或者多个document

  • chunk内含有第一个document的编号即DocBase,块内document的个数即ChunkDocs,每一个Document的存储的Field的个数即DocFieldCounts,所有在块内的document的长度即DocLengths,以及多个压缩的document。

  • CompressedDoc由FieldNumAndType和Value组成。FieldNumAndType是一个Vlong型,它的最低三位表示Type,其他位数表示FieldNum即域号。

  • Value对应Type,

  • 0: Value is String

  • 1: Value is BinaryValue

  • 2: Value is Int

  • 3: Value is Float

  • 4: Value is Long

  • 5: Value is Double

  • 6, 7: unused

  • 如果文档大于16KB,那么chunk只会存在一个文档。因为一个文档的所有域必须全部在同一chunk种

  • 如果在chunk块中多个文档较大且使得chunk大于32kb时,那么chunk会被压缩成多个16KB大小的LZ4块。

  • 该结构不支持大于(231 - 214) bytes的单个文档

StoredFieldsFormat继承了CompressingStoredFieldsFormat,所以先通过学习CompressingStoredFieldsReader来Solr是怎么解析.fdx和.fdt的

public CompressingStoredFieldsReader(Directory d, SegmentInfo si, String segmentSuffix, FieldInfos fn,
      IOContext context, String formatName, CompressionMode compressionMode) throws IOException {
    this.compressionMode = compressionMode;
    final String segment = si.name;
    boolean success = false;
    fieldInfos = fn;
    numDocs = si.getDocCount();
    ChecksumIndexInput indexStream = null;
    try {
      //打开.fdx名字
      final String indexStreamFN = IndexFileNames.segmentFileName(segment, segmentSuffix, FIELDS_INDEX_EXTENSION);
      //打开.fdt名字
      final String fieldsStreamFN = IndexFileNames.segmentFileName(segment, segmentSuffix, FIELDS_EXTENSION);
      // Load the index into memory
      //解析.fdx文件
      indexStream = d.openChecksumInput(indexStreamFN, context);
      //获取header
      final String codecNameIdx = formatName + CODEC_SFX_IDX;
      version = CodecUtil.checkHeader(indexStream, codecNameIdx, VERSION_START, VERSION_CURRENT);
      assert CodecUtil.headerLength(codecNameIdx) == indexStream.getFilePointer();
      //开始解析blocks
      indexReader = new CompressingStoredFieldsIndexReader(indexStream, si);

      long maxPointer = -1;

      if (version >= VERSION_CHECKSUM) {
        maxPointer = indexStream.readVLong();
        CodecUtil.checkFooter(indexStream);
      } else {
        CodecUtil.checkEOF(indexStream);
      }
      indexStream.close();
      indexStream = null;

      // Open the data file and read metadata
      //解析.fdt文件
      fieldsStream = d.openInput(fieldsStreamFN, context);
      if (version >= VERSION_CHECKSUM) {
        if (maxPointer + CodecUtil.footerLength() != fieldsStream.length()) {
          throw new CorruptIndexException("Invalid fieldsStream maxPointer (file truncated?): maxPointer=" + maxPointer + ", length=" + fieldsStream.length());
        }
      } else {
        maxPointer = fieldsStream.length();
      }
      this.maxPointer = maxPointer;
      final String codecNameDat = formatName + CODEC_SFX_DAT;
      final int fieldsVersion = CodecUtil.checkHeader(fieldsStream, codecNameDat, VERSION_START, VERSION_CURRENT);
      if (version != fieldsVersion) {
        throw new CorruptIndexException("Version mismatch between stored fields index and data: " + version + " != " + fieldsVersion);
      }
      assert CodecUtil.headerLength(codecNameDat) == fieldsStream.getFilePointer();

      if (version >= VERSION_BIG_CHUNKS) {
        chunkSize = fieldsStream.readVInt();
      } else {
        chunkSize = -1;
      }
      packedIntsVersion = fieldsStream.readVInt();
      //开始解析chunks
      decompressor = compressionMode.newDecompressor();
      this.bytes = new BytesRef();

      success = true;
    } finally {
      if (!success) {
        IOUtils.closeWhileHandlingException(this, indexStream);
      }
    }
  }

1.2 存储域索引文件(.fdx)

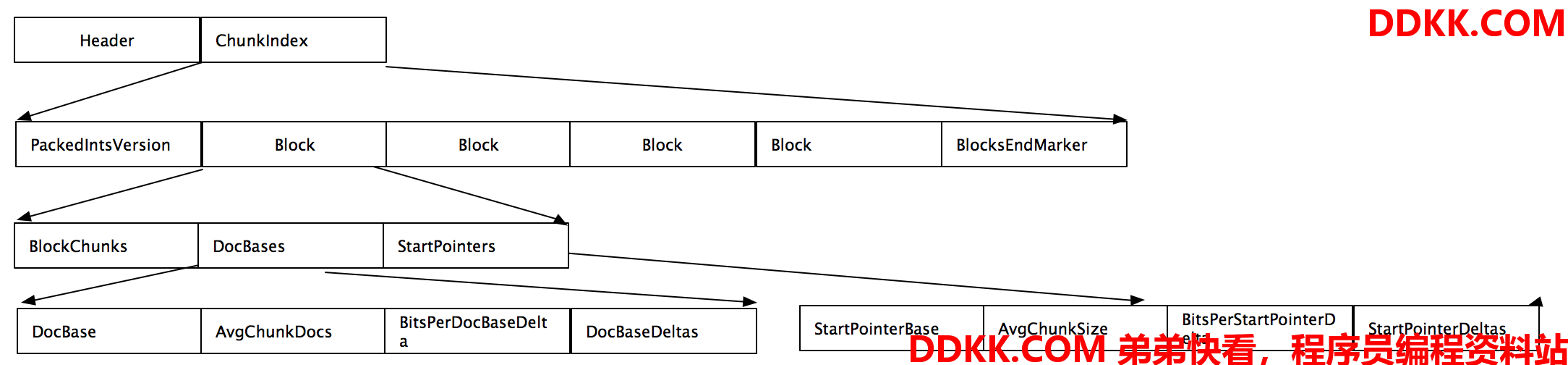

  • BlockEndMarker:该值为0,表示后面没有接着Block。因为Block不是以0开始的
  • 这里的一个Block包含了多个chunk,chunk对应了.fdt的chunk。所以可以通过.fdx快速的定位到.fdt的chunk。
  • Block有三部分组成,BlockChunks表示该block内含有的chunk的数量,DocBases表示了该block的第一个document的ID并可以通过它获取任意一个该block内的chunk的docbase,同理StartPointer表示了该block内所有的chunk在.fdt文件里的位置信息。
  • DocBases由DocBase, AvgChunkDocs, BitsPerDocBaseDelta, DocBaseDeltas组成。DocBase是Block内的第一个document ID,AvgChunkDocs是Chunk内document平均个数,BitsPerDocBaseDelta是与AvgChunkDocs的差值,DocBaseDeltas是BlockChunks大小的数组,表示平均的doc base的差值。
  • StartPointers由StartPointerBase(block的第一个指针,它对应DocBase),AvgChunkSize(chunk的平均大小,对应AvgChunkDocs), BitPerStartPointerDelta以及StartPointerDeltas组成
  • 第N个chunk的起始docbase可以用如下公式计算:DocBase + AvgChunkDocs * n + DocBaseDeltas[n]
  • 第N个chunk的起始point可以用如下公式计算:StartPointerBase + AvgChunkSize * n + StartPointerDeltas[n]
  • .fdx文件的解析主要用到了 CompressingStoredFieldsFormat,其中以CompressingStoredFieldsIndexReader为例,查看如何读取.fdx文件:
// It is the responsibility of the caller to close fieldsIndexIn after this constructor
  // has been called
  CompressingStoredFieldsIndexReader(IndexInput fieldsIndexIn, SegmentInfo si) throws IOException {
    maxDoc = si.getDocCount();
    int[] docBases = new int[16];
    long[] startPointers = new long[16];
    int[] avgChunkDocs = new int[16];
    long[] avgChunkSizes = new long[16];
    PackedInts.Reader[] docBasesDeltas = new PackedInts.Reader[16];
    PackedInts.Reader[] startPointersDeltas = new PackedInts.Reader[16];
    //读取packedIntsVersion
    final int packedIntsVersion = fieldsIndexIn.readVInt();

    int blockCount = 0;
    //开始遍历并读取所有block
    for (;;) {
      //numChunks即当做BlockChunks,表示一个Block内Chunks的个数;当Block读取完时候会读取一个为0的值即为BlocksEndMarker,
      //表示已读取完所有 block。
      final int numChunks = fieldsIndexIn.readVInt();
      if (numChunks == 0) {
        break;
      }
      //初始化时候,定义大小为16的数组docBases,startPointers,avgChunkDocs,avgChunkSizes表示16个模块。
      //当Block大于16时候,会生成新的大小的数组,并将原数据复制过去。
      if (blockCount == docBases.length) {
        final int newSize = ArrayUtil.oversize(blockCount + 1, 8);
        docBases = Arrays.copyOf(docBases, newSize);
        startPointers = Arrays.copyOf(startPointers, newSize);
        avgChunkDocs = Arrays.copyOf(avgChunkDocs, newSize);
        avgChunkSizes = Arrays.copyOf(avgChunkSizes, newSize);
        docBasesDeltas = Arrays.copyOf(docBasesDeltas, newSize);
        startPointersDeltas = Arrays.copyOf(startPointersDeltas, newSize);
      }

      // doc bases
      //读取block的docBase
      docBases[blockCount] = fieldsIndexIn.readVInt();
      //读取avgChunkDocs,block中chunk内含有平均的document个数
      avgChunkDocs[blockCount] = fieldsIndexIn.readVInt();
      //读取bitsPerDocBase,block中与avgChunkDocs的delta的位数,根据这个位数获取docBasesDeltas数组内具体delta
      final int bitsPerDocBase = fieldsIndexIn.readVInt();
      if (bitsPerDocBase > 32) {
        throw new CorruptIndexException("Corrupted bitsPerDocBase (resource=" + fieldsIndexIn + ")");
      }
      //获取docBasesDeltas值,docBasesDeltas是一个numChunks大小的数组,存放每一个chunk起始的docbase与avgChunkDocs的差值
      docBasesDeltas[blockCount] = PackedInts.getReaderNoHeader(fieldsIndexIn, PackedInts.Format.PACKED, packedIntsVersion, numChunks, bitsPerDocBase);

      // start pointers
      //读取block的startPointers
      startPointers[blockCount] = fieldsIndexIn.readVLong();
      //读取startPointers,chunk的平均大小
      avgChunkSizes[blockCount] = fieldsIndexIn.readVLong();
      //读取bitsPerStartPointer,block中与avgChunkSizes的delta的位数,根据这个位数获取startPointersDeltas数组内具体delta
      final int bitsPerStartPointer = fieldsIndexIn.readVInt();
      if (bitsPerStartPointer > 64) {
        throw new CorruptIndexException("Corrupted bitsPerStartPointer (resource=" + fieldsIndexIn + ")");
      }
      //获取startPointersDeltas值,startPointersDeltas是一个numChunks大小的数组,
      //存放每一个chunk起始的startPointer与avgChunkSizes的差值。
      startPointersDeltas[blockCount] = PackedInts.getReaderNoHeader(fieldsIndexIn, PackedInts.Format.PACKED, packedIntsVersion, numChunks, bitsPerStartPointer);

      //下一个block
      ++blockCount;
    }
    //将遍历完的数据放入全局变量中
    this.docBases = Arrays.copyOf(docBases, blockCount);
    this.startPointers = Arrays.copyOf(startPointers, blockCount);
    this.avgChunkDocs = Arrays.copyOf(avgChunkDocs, blockCount);
    this.avgChunkSizes = Arrays.copyOf(avgChunkSizes, blockCount);
    this.docBasesDeltas = Arrays.copyOf(docBasesDeltas, blockCount);
    this.startPointersDeltas = Arrays.copyOf(startPointersDeltas, blockCount);
  }
