一、pipeline 调度 handler
1、当一个请求进来的时候,pipeline 是如何调用内部的这些 handler 的?
2、首先,当一个请求进来的时候,会第一个调用 pipeline 的相关方法,如果是入站事件,这些方法由 fire 开头,表示开始管道的流动。让后面的 handler 继续处理。
1.1 说明
1、当浏览器输入 http://localhost:8007,可以看到会执行 handler
2、在Debug时,可以将断点下在 DefaultChannelPipeline 类的
@Override
public final ChannelPipeline fireChannelRead(Object msg) {
AbstractChannelHandlerContext.invokeChannelRead(head, msg); // 断点
return this;
}
1.2 源码解析(DefaultChannelPipeline)
1、pipeline 的 intbound 的 fire 方法实现
public class DefaultChannelPipeline implements ChannelPipeline {
@Override
public final ChannelPipeline fireChannelActive() {
AbstractChannelHandlerContext.invokeChannelActive(head);
return this;
}
@Override
public final ChannelPipeline fireChannelInactive() {
AbstractChannelHandlerContext.invokeChannelInactive(head);
return this;
}
@Override
public final ChannelPipeline fireExceptionCaught(Throwable cause) {
AbstractChannelHandlerContext.invokeExceptionCaught(head, cause);
return this;
}
@Override
public final ChannelPipeline fireUserEventTriggered(Object event) {
AbstractChannelHandlerContext.invokeUserEventTriggered(head, event);
return this;
}
@Override
public final ChannelPipeline fireChannelRead(Object msg) {
AbstractChannelHandlerContext.invokeChannelRead(head, msg);
return this;
}
@Override
public final ChannelPipeline fireChannelReadComplete() {
AbstractChannelHandlerContext.invokeChannelReadComplete(head);
return this;
}
@Override
public final ChannelPipeline fireChannelWritabilityChanged() {
AbstractChannelHandlerContext.invokeChannelWritabilityChanged(head);
return this;
}
}
可以看出来,这些方法都是 inbound 的方法,也就是入站事件,调用静态方法传入的也是 inbound 类型的 head handler。这些静态方法则会调用 head 的 ChannelInboundInvoker 接口的方法,然后再调用 handler 的真正方法
private void invokeChannelRead(Object msg) {
if (invokeHandler()) {
try {
((ChannelInboundHandler) handler()).channelRead(this, msg);
} catch (Throwable t) {
notifyHandlerException(t);
}
} else {
fireChannelRead(msg);
}
}
2、pipeline 的 outbound 的 fire 方法实现
public class DefaultChannelPipeline implements ChannelPipeline {
@Override
public final ChannelFuture bind(SocketAddress localAddress) {
return tail.bind(localAddress);
}
@Override
public final ChannelFuture connect(SocketAddress remoteAddress) {
return tail.connect(remoteAddress);
}
@Override
public final ChannelFuture connect(SocketAddress remoteAddress, SocketAddress localAddress) {
return tail.connect(remoteAddress, localAddress);
}
@Override
public final ChannelFuture disconnect() {
return tail.disconnect();
}
@Override
public final ChannelFuture close() {
return tail.close();
}
@Override
public final ChannelFuture deregister() {
return tail.deregister();
}
@Override
public final ChannelPipeline flush() {
tail.flush();
return this;
}
@Override
public final ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
return tail.bind(localAddress, promise);
}
@Override
public final ChannelFuture connect(SocketAddress remoteAddress, ChannelPromise promise) {
return tail.connect(remoteAddress, promise);
}
@Override
public final ChannelFuture connect(
SocketAddress remoteAddress, SocketAddress localAddress, ChannelPromise promise) {
return tail.connect(remoteAddress, localAddress, promise);
}
@Override
public final ChannelFuture disconnect(ChannelPromise promise) {
return tail.disconnect(promise);
}
@Override
public final ChannelFuture close(ChannelPromise promise) {
return tail.close(promise);
}
@Override
public final ChannelFuture deregister(final ChannelPromise promise) {
return tail.deregister(promise);
}
}
- 这些都是出站的实现,但是调用的是 outbound 类型的 tail handler 来进行处理,因为这些都是 ountbound 事件
- 出站是 tail 开始,入站从 head 开始。因为出站是从内部向外面写,从 tail 开始,能够让前面的 handler 进行处理,防止 handler 被遗漏,比如编码。反之,入站是从 head 往内部输入,让后面的 handler 能够处理这些输入的数据,比如解码。虽然 head 也实现了 outbound 接口,但是不能从 head 开始执行出站任务。

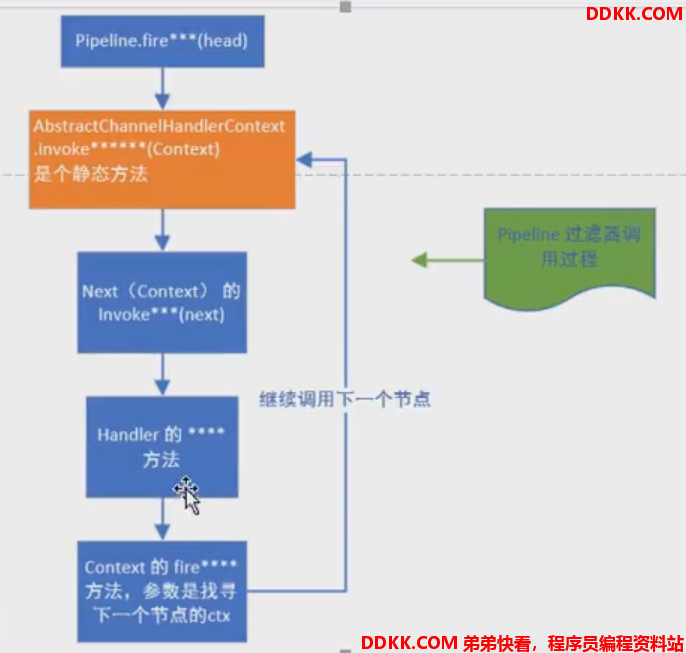

1.3 pipeline 如何 调度 handler
- pipeline 首先会调用 Context 的静态方法 fireXXX,并传入 Context
- 然后,静态方法调用 Context 的 invoker 方法,而 invoker 方法内部会调用该 Context 所包含的 Handler 的真正的 XXX 方法,调用结束后,如果还需要继续向后传递,就调用 Context 的 fireXXX2 方法,循环往复。
1.4 总结
1、Context 包装 handler,多个 Context 在 pipeline 中形成了双向链表,入站方向叫 inbound,由 head 节点开始,出站方向叫 outbound,由 tail 节点开始
2、而节点中间的传递通过 AbstractChannelHandlerContext 类内部的 fire 系列方法完成,找到当前节点的下一个节点不断的循环传播。是一个过滤器模式完成对 handler 的调度。
