一、前言
文章Kubernetes Ingress Nginx的架构和工作原理》讲述了Ingress Nginx的工作原理，本文将对生产环境的Ingress的实践进行一些介绍。
首先需要明确的是，生产环境的Ingress Nginx一般不是直接对外的，在它的前面还有内网LB/Kong/外网LB等组建，到达Ingress Nginx所要做的应该就是针对域名和路径进行路由选择。
二、部署
2.1 部署应用
由于我们在AWS部署的Kubernetets集群使用的是Calico CNI，所以部署Ingress Nginx使用的是如下的部署方式：
https://github.com/kubernetes/ingress-nginx/blob/master/docs/deploy/baremetal.md
事先需要部署ingress nginx的配置文件如下：
apiVersion: v1
data:
compute-full-forwarded-for: "true"
forwarded-for-header: X-Forwarded-For
upstream-keepalive-connections: "110"
use-forwarded-headers: "true"
worker-processes: "4"
kind: ConfigMap
metadata:
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
name: nginx-configuration
namespace: ingress-nginx
这里指定了Nginx启动时候使用4个worker、keepalive是110秒
在部署Ingress Nginx之前，先选择几个节点打上标签，这些节点会被加入LB并且Ingress Nginx daemonset会只部署在这几个节点上。同时，部署daemonset的时候，可以看到Ingress Nginx的启动参数如下：
- args:
- /nginx-ingress-controller
- --configmap=$(POD_NAMESPACE)/nginx-configuration
- --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services
- --udp-services-configmap=$(POD_NAMESPACE)/udp-services
- --publish-service=$(POD_NAMESPACE)/ingress-nginx
- --annotations-prefix=nginx.ingress.kubernetes.io
包括适用于ingress nginx的configmap、暴露tcp/udp服务使用的configmap等。
2.2 NodePort服务部署
部署完daemonset之后，需要另外部署NodePort Service来接入外部流量：
piVersion: v1
kind: Service
metadata:
name: ingress-nginx
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
spec:
type: NodePort
ports:
- name: http
port: 80
targetPort: 80
protocol: TCP
nodePort: 80
- name: https
port: 443
targetPort: 443
protocol: TCP
nodePort: 443
selector:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx

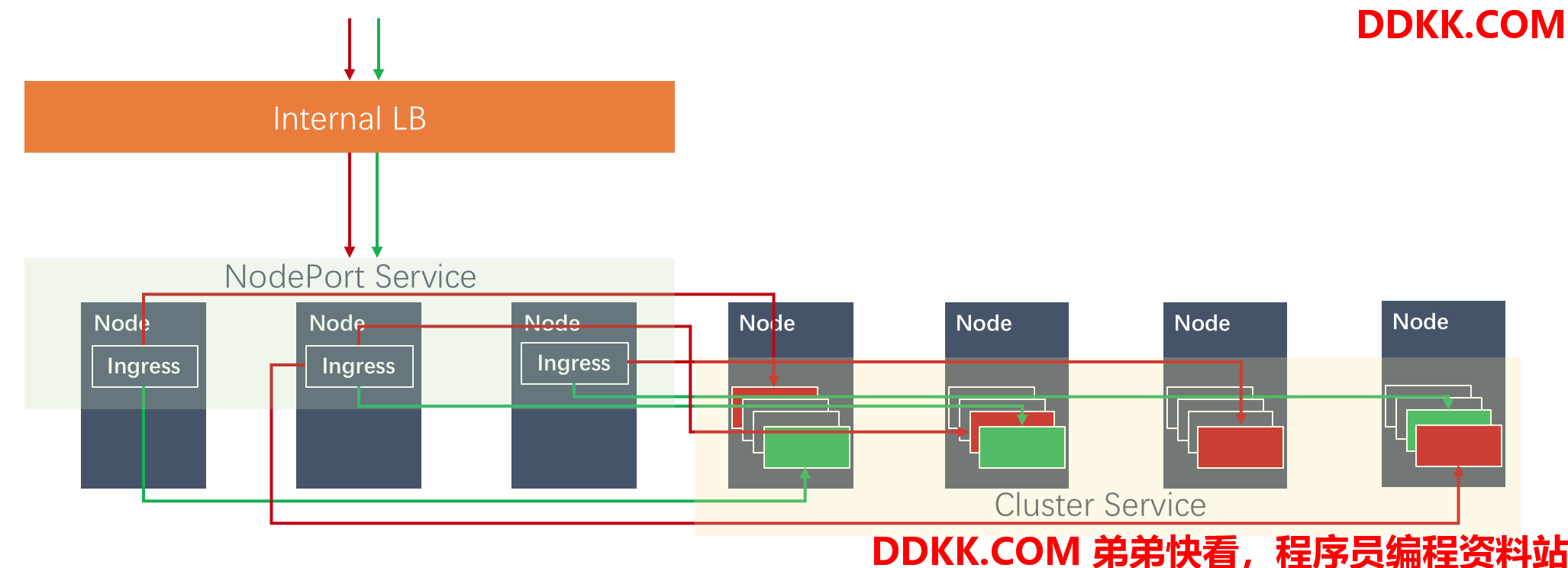

上述的Ingress Nginx将会接入80和443的流量，下图显示了不同后端服务的请求是通过NodePort进入Ingress，并且最终进入到各个业务POD：
通过Ingress的NodePort接入外部流量
三、日志方案
3.1 日志落盘路径
Ingress的日志写入到POD内部的log路径，而这个log路径是主机本地路径作为hostPath而mount到POD内部的，所以Nginx的日志实际上是落盘到主机磁盘上的。为此，每个主机我们挂载了一块日志盘，专门进行日志存储。部署Daemonset的时候路径mount的配置如下：
...
volumeMounts:
- mountPath: /var/log/nginx/
name: log-volume
...
volumes:
- hostPath:
path: /var/log/pod-logs/ingress-nginx
type: Directory
name: log-volume
3.2 日志格式
可以在nginx-configuration这个configmap里面定义Ingress Nginx的日志格式：
log-format-upstream: $remote_addr - $remote_user [$time_local] $server_name:$server_port
$scheme "$request" $status $body_bytes_sent "$http_referer" "$http_user_agent"
"$http_x_forwarded_for" $connection $upstream_addr $upstream_response_time $request_time
$request_length
3.3 日志rotate
由于业务系统所有请求都会经过Ingress，所以Ingress的日志量非常巨大，所以需要及时的压缩和rotate。在Ingress Nginx POD中进行log rotate，最大的难度在于要通过宿主机cronjob达成两件事情：
- 在容器内部使用kill向nginx进程发送reload信号，进行不影响业务的日志切换
- 能在外部运行logroate对日志进行rotate

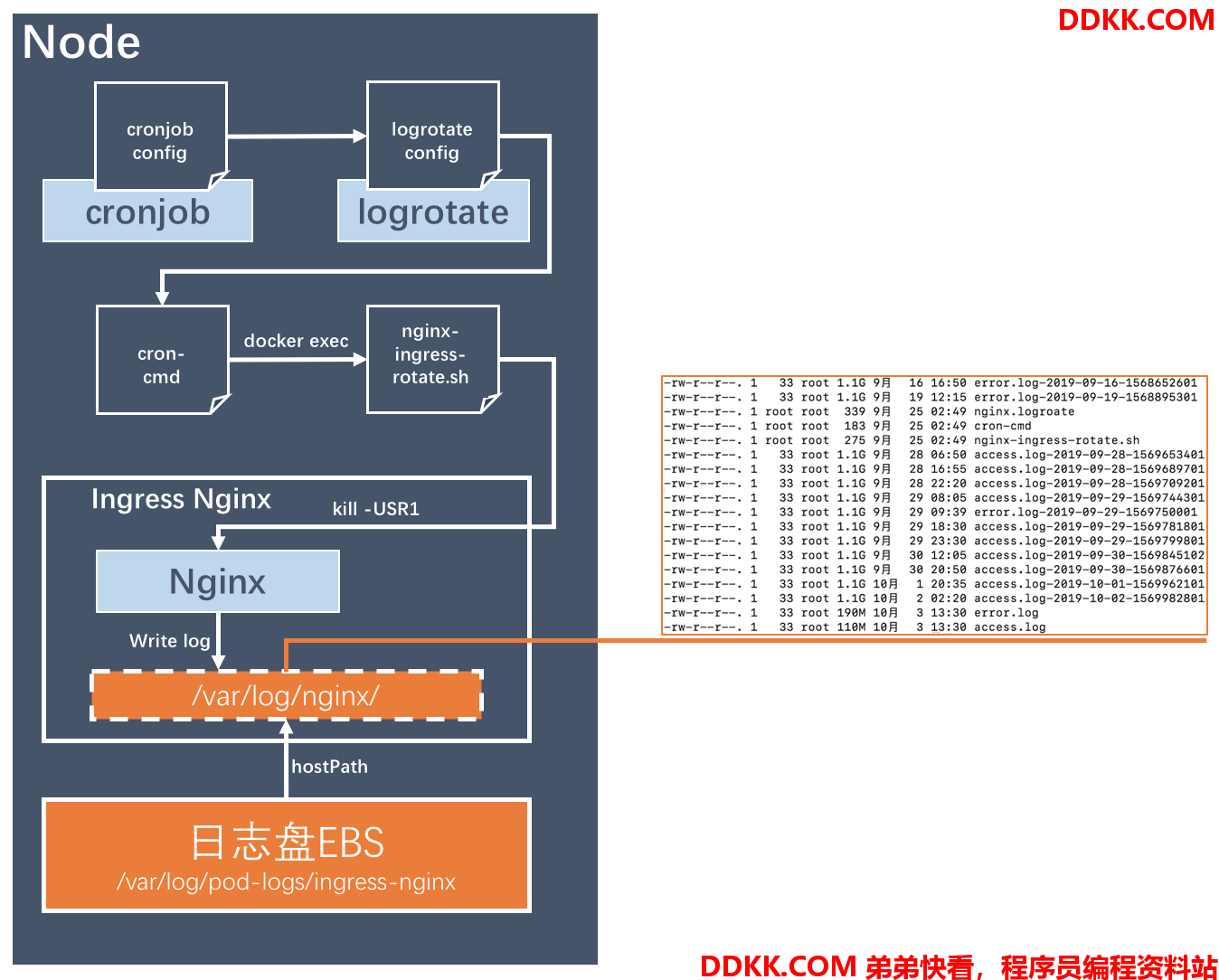

下图就展示了这个流程：
Ingress Nginx日志rotate流程
我们系统每隔一小时进行一次rotate，对应的cron job如下：
*/5 * * * * /usr/sbin/logrotate /var/log/pod-logs/ingress-nginx/nginx.logroate >/dev/null 2>&1
nginx.logroate的内容如下：
/var/log/pod-logs/ingress-nginx/*.log {
size 1024M
rotate 10
missingok
notifempty
sharedscripts
dateext
dateformat -%Y-%m-%d-%s
postrotate
if [ /usr/bin/docker ps | grep ingress-controller_nginx-ingress | grep -v pause | awk '{print $1}' ]; then
/bin/bash /var/log/pod-logs/ingress-nginx/cron-cmd || true
fi
endscript
}
cron-cmd内容如下：
#!/bin/bash
CID=/usr/bin/docker ps | grep ingress-controller_nginx-ingress | grep -v pause | awk '{print $1}'
/usr/bin/docker exec $CID bash /var/log/nginx/nginx-ingress-rotate.sh
nginx-ingress-rotate.sh内容如下：
#!/bin/bash
getdatestring()
{
TZ='Asia/Chongqing' date "+%Y%m%d%H%M"
}
datestring=$(getdatestring)
#mv /var/log/nginx/access.log /var/log/nginx/access.${datestring}.log
#mv /var/log/nginx/error.log /var/log/nginx/error.${datestring}.log
kill -USR1 cat /tmp/nginx.pid

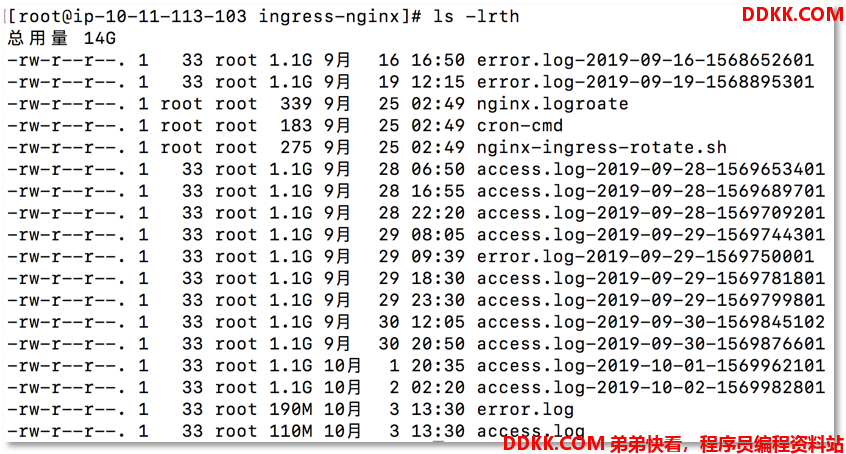

最后的rotate效果如下：
四、监控方案
Ingress Nginx默认部署的时候就开启了兼容Prometheus的监控数据接口，所以我们可以定义如下的cluster service来暴露这些接口：
kind: Service
apiVersion: v1
metadata:
namespace: ingress-nginx
name: nginx-ingress-prometheus
labels:
k8s-app: ingress
spec:
type: ClusterIP
clusterIP: None
ports:
- name: metrics
port: 10254
protocol: TCP
selector:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
然后定义如下的servicemonitor向prometheus进行注册：
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: kube-nginx-ingress
namespace: monitoring
labels:
k8s-app: ingress
spec:
jobLabel: k8s-app
endpoints:
- port: metrics
interval: 30s
selector:
matchLabels:
k8s-app: ingress
namespaceSelector:
matchNames:
- ingress-nginx

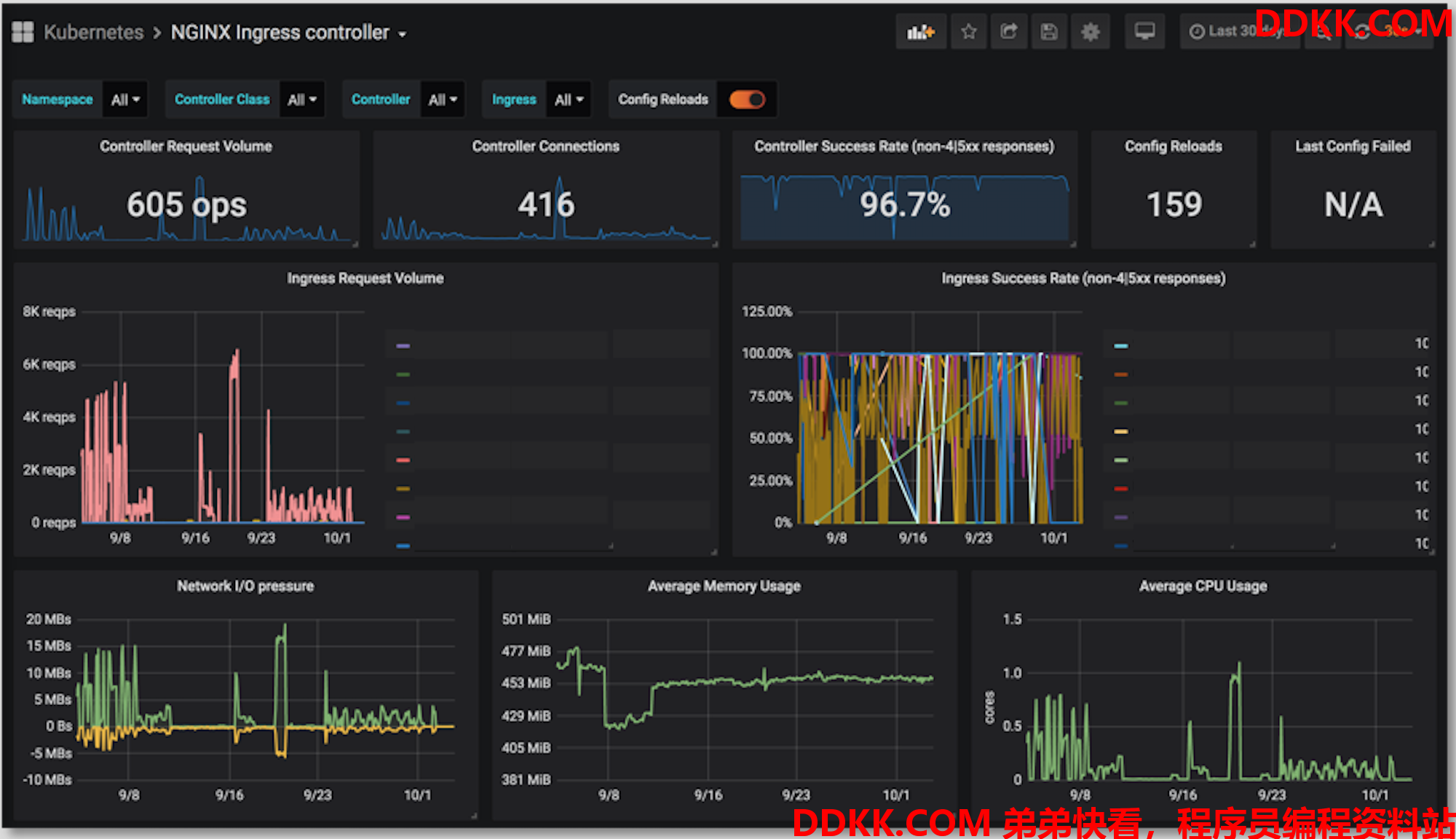

最后在grafana进行展示：
五、配置Ingress暴露服务
5.1 暴露HTTP服务
这个路径给出了ingress的一些配置类型可以进行参考：
https://kubernetes.io/docs/concepts/services-networking/ingress/#types-of-ingress
经典的案例:
piVersion: extensions/v1beta1
kind: Ingress
metadata:
annotations:
kubernetes.io/ingress.class: nginx
nginx.ingress.kubernetes.io/proxy-body-size: 50m
labels:
app: myapi-service-ingress
name: myapi-service-ingress
namespace: myapi
spec:
rules:
- host: myapi.test.com
http:
paths:
- backend:
serviceName: myapi-service-service
servicePort: 8080
path: /
路径替换的案例：
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
annotations:
kubernetes.io/ingress.class: nginx
nginx.ingress.kubernetes.io/proxy-body-size: 50m
nginx.ingress.kubernetes.io/rewrite-target: /$2
labels:
app: my-api-kong-ingress
name: my-api-kong-ingress
namespace: myapp
spec:
rules:
- host: platform.test.com
http:
paths:
- backend:
serviceName: my-api-service
servicePort: 8080
path: /brand(/|$)(.*)
fanout的案例：
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
annotations:
kubernetes.io/ingress.class: nginx
nginx.ingress.kubernetes.io/proxy-body-size: 50m
labels:
app: my-service-ingress
name: my-service-ingress
namespace: myapp
spec:
rules:
- host: my.test.com
http:
paths:
- backend:
serviceName: my-service
servicePort: 8000
path: /
- backend:
serviceName: my-service
servicePort: 9102
path: /metrics
5.2 暴露TCP/UDP服务
在我们的业务场景中，我们需要暴露TCP服务来向集群外的应用提供集群内部署的TCP服务，比如MySQL/Etcd/Zookeeper，Etcd服务用于虚拟机和POD进行服务发现，而Zookeeper用于基于虚拟机安装的Kafka进行HA保障。

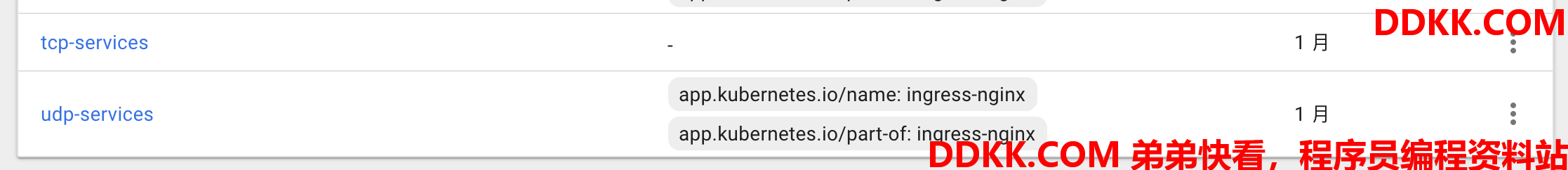

Ingress Nginx在启动的时候可以指定如下两个configmap，所有需要暴露的TCP/UDP服务可以在这两个configmap里面指定：

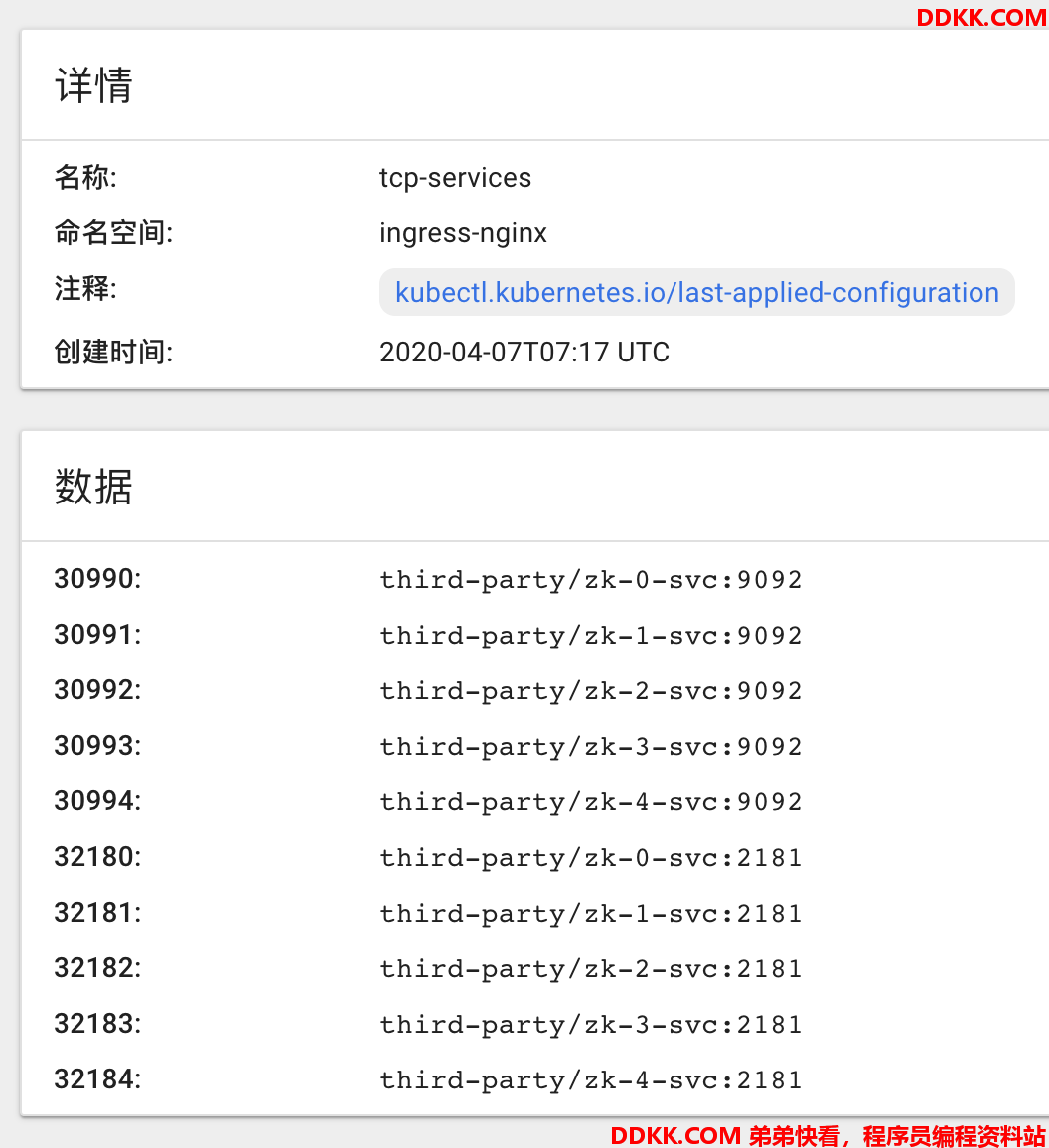

暴露的zookeeper的TCP服务如下：
