13、RocketMQ源码解析 - 消息过滤与TAG模式-下篇

分类：消息队列 标签：RocketMQ，源码分析，源码，集成，整合，最新，教程，笔记，实战

继上篇源码解析了 Tag 过滤机制实现原理，本文主要阐述 RocketMQ SQL92 表达式与 ClassFilte r过滤机制实现。

1、RocketMQ SQL92实现原理分析

入口：PullMessageProcessor#processRequest

if (!ExpressionType.isTagType(subscriptionData.getExpressionType())) {
consumerFilterData = ConsumerFilterManager.build(
                        requestHeader.getTopic(), requestHeader.getConsumerGroup(), requestHeader.getSubscription(),
                        requestHeader.getExpressionType(), requestHeader.getSubVersion()
     );
    assert consumerFilterData != null;
}

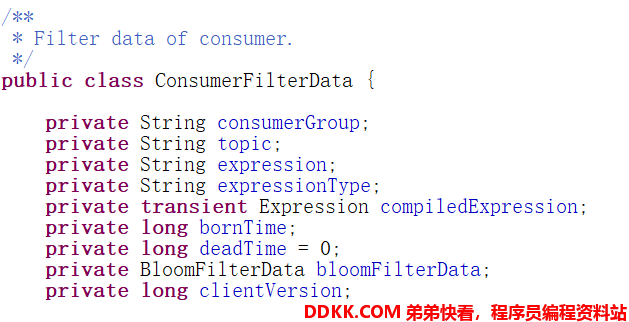

首先构建ConsumeFilterData数据结构：



  • consumeGroup: 消费组
  • topic ： 消息主题
  • expresstion:消息过滤表达式，例如SQL92表达式，或过滤类全路径名
  • expresseionType : 表达式类型，可取值TAG、SQL92
  • compiledExpression:编译后的表达式对象
  • bornTime: ConsumerFilterData 对象创建创建时间
  • deadTime: ConsumerFilterData 对象死亡时间，默认0，表示一直有效。
  • BloomFilterData bloomFilterData
  • clientVersion:客户端版本

接下来我们先重点分析 ConsumerFilterManager#build方法：

/**
 * Build consumer filter data.Be care, bloom filter data is not included.
 *
 * @return maybe null
 */
public static ConsumerFilterData build(final String topic, final String consumerGroup,
    final String expression, final String type,
    final long clientVersion) {   // @1
    if (ExpressionType.isTagType(type)) {  // @2
        return null;
    }

    ConsumerFilterData consumerFilterData = new ConsumerFilterData();
    consumerFilterData.setTopic(topic);
    consumerFilterData.setConsumerGroup(consumerGroup);
    consumerFilterData.setBornTime(System.currentTimeMillis());
    consumerFilterData.setDeadTime(0);
    consumerFilterData.setExpression(expression);
    consumerFilterData.setExpressionType(type);
    consumerFilterData.setClientVersion(clientVersion);
    try {
        consumerFilterData.setCompiledExpression(
            FilterFactory.INSTANCE.get(type).compile(expression)
        );  // @3
    } catch (Throwable e) {
        log.error("parse error: expr={}, topic={}, group={}, error={}", expression, topic, consumerGroup, e.getMessage());
        return null;
    }

    return consumerFilterData;
}

该方法构建 ConsumerFilterData 数据。不包含 BoomFilter 的构建。
代码@1，首先我们来看一下参数：

  • topic : 主题。
  • consumerGroup ：消费组。
  • expression ：表达式。
  • type ：消息过滤类型,TAG或SQL92。
  • clientVersion : 客户端版本号。

代码@2：如果是 TAG 模式，则返回 null,表明 ConsumerFilterData 不针对TAG模式。
代码@3：编译表达式，这里我们就不再深入去看如何解析SQL语句，例如 a >= 1 and b<=10 这些语法，如果大家有兴趣，可以重点看一下 SqlFilter-->`SelectorParser。这里会返回一个BooleanExpression的实现类，用于判断是否匹配。

我们再转入到 MessageFilter#isMatchedByCommitLog 的实现中来，因为 SQL92 是根据消息体中的属性进行过滤，故需要访问CommitLog 文件，也就是消息体。

public boolean isMatchedByCommitLog(ByteBuffer msgBuffer, Map<String, String> properties) {
    if (subscriptionData == null) {
        return true;
    }

    if (subscriptionData.isClassFilterMode()) {
        return true;
    }

    if (ExpressionType.isTagType(subscriptionData.getExpressionType())) {
        return true;
    }

    ConsumerFilterData realFilterData = this.consumerFilterData;
    Map<String, String> tempProperties = properties;

    // no expression
    if (realFilterData == null || realFilterData.getExpression() == null
        || realFilterData.getCompiledExpression() == null) {
        return true;
    }

    if (tempProperties == null && msgBuffer != null) {  // @1
        tempProperties = MessageDecoder.decodeProperties(msgBuffer);
    }

    Object ret = null;
    try {
        MessageEvaluationContext context = new MessageEvaluationContext(tempProperties);

        ret = realFilterData.getCompiledExpression().evaluate(context);  // @2
    } catch (Throwable e) {
        log.error("Message Filter error, " + realFilterData + ", " + tempProperties, e);
    }

    log.debug("Pull eval result: {}, {}, {}", ret, realFilterData, tempProperties);

    if (ret == null || !(ret instanceof Boolean)) {
        return false;
    }

    return (Boolean) ret;
}

代码@1：从消息体中解码出属性。
代码@2：然后对表达式进行匹配，上下文环境为消息体中的属性，如果匹配，则返回true,否则返回false。

2、ClassFilter 消息过滤机制 FilterServer详解

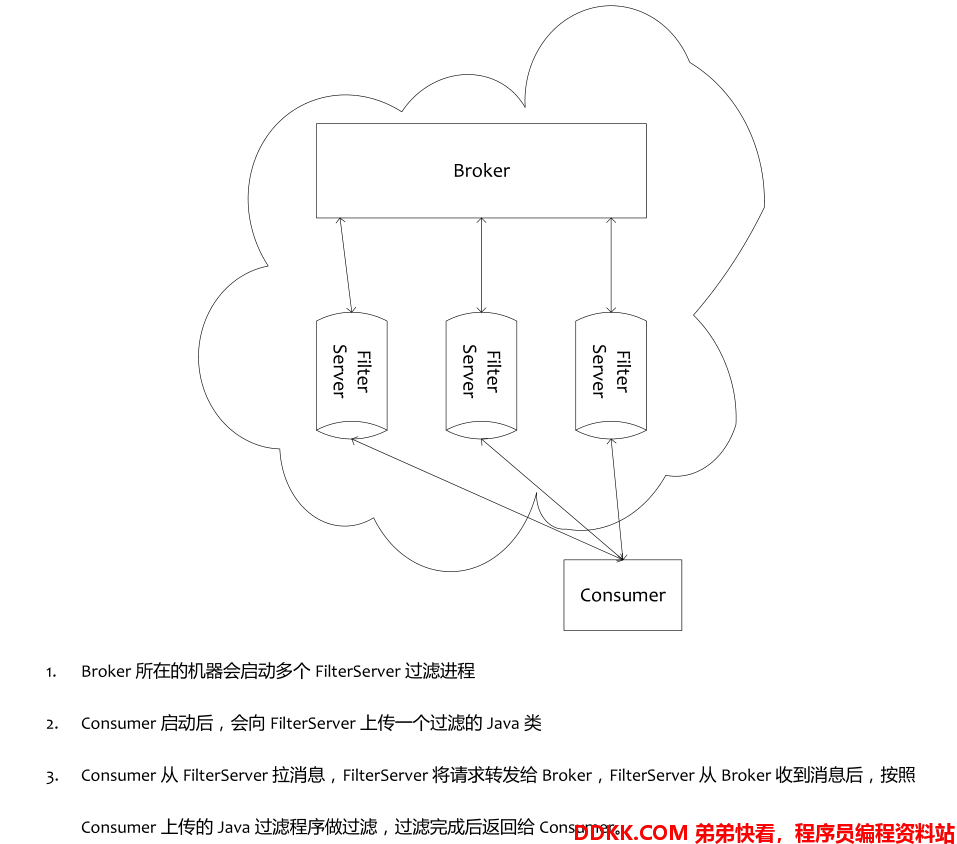

从图中可以看出，如果使用了类模式过滤，Consumer 不是直接从Broker拉取，而是从FilterServer上拉取。那么问题来了，FilterServer 是什么、Consume 如何与 FilterServer 打交道。

我们知道，一个客户端，一个专门的消息拉取线程(PullMessageService)专门负责拉取消息，多种过滤模式公用一套消息拉取机制【消息队列负载机制】，那 ClassFilter 模式是如何工作呢？首先，ClassFilter 模式，顾名思义就是消费端可以上传一个Class类文件到 FilterServer, 然后 FilterServer 从 Broker 拉取消息，执行过滤逻辑然后再返回给Consumer。

ClassFilter模式过滤机制，本文从如下三个方面展开。

1）ClassFilter注册（消费端如何提交自己的消息过滤实现类、以及消费订阅信息注册）。
2）消费端如何路由到FilterServer上拉取消息。
3）FilterServer消息拉取与消息消费。

2.1 ClassFilter模式 消息过滤类注册机制

DefaultMQPushConsumerImpl#subscribe

public void subscribe(String topic, String fullClassName, String filterClassSource) throws MQClientException {  // @1
    try {
        SubscriptionData subscriptionData = FilterAPI.buildSubscriptionData(this.defaultMQPushConsumer.getConsumerGroup(),
            topic, "*");
        subscriptionData.setSubString(fullClassName);
        subscriptionData.setClassFilterMode(true);     // @2
        subscriptionData.setFilterClassSource(filterClassSource);
        this.rebalanceImpl.getSubscriptionInner().put(topic, subscriptionData);    // @3
        if (this.mQClientFactory != null) {
            this.mQClientFactory.sendHeartbeatToAllBrokerWithLock();     // @4
        }

    } catch (Exception e) {
        throw new MQClientException("subscription exception", e);
    }
}

代码@1：topic : 主题，fullClassName ： 过滤类全类路径名，filterClassSource： 过滤类内容。
代码@2：设置 classFilterMode 为 true,表示类过滤机制。
代码@3：将该主题的订阅信息放入到 RebalanceImp l对象中，一个消费者各自维护一个 RebalanceImpl 对象，用于创建消息拉取任务。
代码@4：sendHeartbeatToAllBrokerWithLock，关键，发送心跳到所有Broker。
MQClientInstance#sendHeartbeatToAllBrokerWithLock

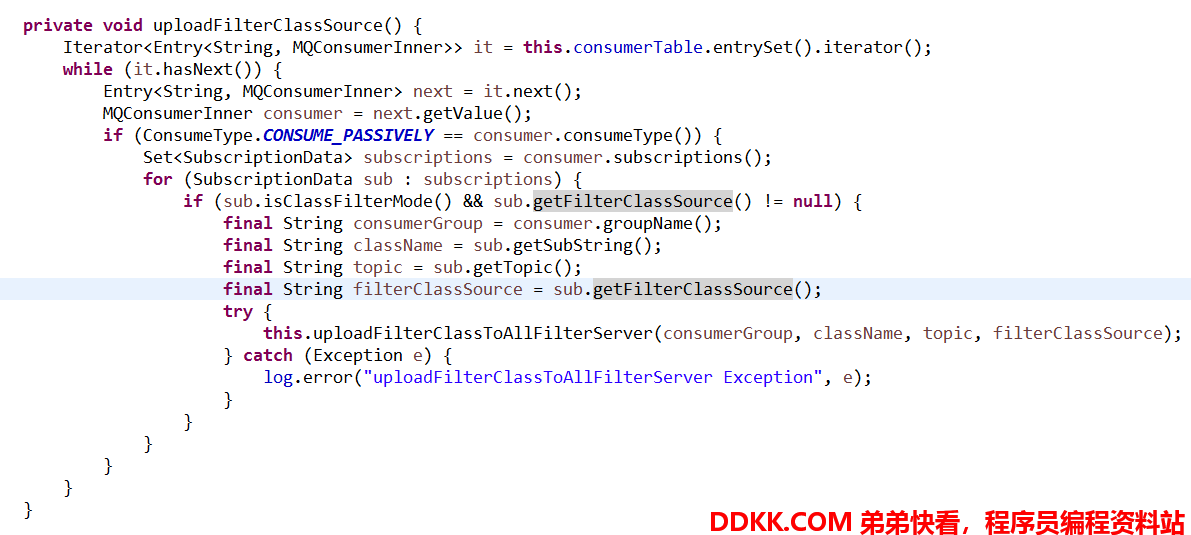

重点关注MQClientInstance#uploadFilterClassSource方法：



继续进入MQClientInstance#uploadFilterClassToAllFilterServer方法。

private void uploadFilterClassToAllFilterServer(final String consumerGroup, final String fullClassName,
    final String topic,
    final String filterClassSource) throws UnsupportedEncodingException {
    byte[] classBody = null;
    int classCRC = 0;
    try {
        classBody = filterClassSource.getBytes(MixAll.DEFAULT_CHARSET);
        classCRC = UtilAll.crc32(classBody);
    } catch (Exception e1) {
        log.warn("uploadFilterClassToAllFilterServer Exception, ClassName: {} {}",
            fullClassName,
            RemotingHelper.exceptionSimpleDesc(e1));
    }  // @1

    TopicRouteData topicRouteData = this.topicRouteTable.get(topic);
    if (topicRouteData != null
        && topicRouteData.getFilterServerTable() != null && !topicRouteData.getFilterServerTable().isEmpty()) {    // @2
        Iterator<Entry<String, List<String>>> it = topicRouteData.getFilterServerTable().entrySet().iterator();
        while (it.hasNext()) {
            Entry<String, List<String>> next = it.next();
            List<String> value = next.getValue();
            for (final String fsAddr : value) {
                try {
                    this.mQClientAPIImpl.registerMessageFilterClass(fsAddr, consumerGroup, topic, fullClassName, classCRC, classBody,
                        5000);    // @3

                    log.info("register message class filter to {} OK, ConsumerGroup: {} Topic: {} ClassName: {}", fsAddr, consumerGroup,
                        topic, fullClassName);

                } catch (Exception e) {
                    log.error("uploadFilterClassToAllFilterServer Exception", e);
                }
            }
        }
    } else {
        log.warn("register message class filter failed, because no filter server, ConsumerGroup: {} Topic: {} ClassName: {}",
            consumerGroup, topic, fullClassName);
    }
}

代码@1：将代码转换成字节数值。
代码@2：根据主题找到路由信息，如果路由信息中的filterServerTable不为空，则通过网络将classname,class内容注册到FilterServer中。这里不免有一 个疑问：TopicRouteInfo中的 filterserver 地址从何而来？我们先简单了解一下代码@3，再来分析 这个问题，也就是FilterServer注册机制。
代码@3：registerMessageFilterClass，向路由信息中包含的 FilterServer 服务器注册过滤类，该方法主要是构建RequestCode.REGISTER_MESSAGE_FILTER_CLASS 消息，发往FilterServer。具体处理逻辑，在FilterServer端。

2.1.1 FilterClassManager 源码解析

FilterServer收到REGISTER_MESSAGE_FILTER_CLASS，完成类的注册与类加载。

2.1.1.1 FilterClassManager#registerFilterClass

public boolean registerFilterClass(final String consumerGroup, final String topic,
final String className, final int classCRC, final byte[] filterSourceBinary) {   // @1
final String key = buildKey(consumerGroup, topic);                                        // @2

boolean registerNew = false;
FilterClassInfo filterClassInfoPrev = this.filterClassTable.get(key);
if (null == filterClassInfoPrev) {                                                                       // @3
    registerNew = true;
} else {
    if (this.filtersrvController.getFiltersrvConfig().isClientUploadFilterClassEnable()) {    // @4
        if (filterClassInfoPrev.getClassCRC() != classCRC && classCRC != 0) {
            registerNew = true;
        }
    }
}

if (registerNew) {  // @5
    synchronized (this.compileLock) {
        filterClassInfoPrev = this.filterClassTable.get(key);
        if (null != filterClassInfoPrev && filterClassInfoPrev.getClassCRC() == classCRC) {  //@6
            return true;
        }

        try {

            FilterClassInfo filterClassInfoNew = new FilterClassInfo();
            filterClassInfoNew.setClassName(className);
            filterClassInfoNew.setClassCRC(0);
            filterClassInfoNew.setMessageFilter(null);

            if (this.filtersrvController.getFiltersrvConfig().isClientUploadFilterClassEnable()) {   // @7
                String javaSource = new String(filterSourceBinary, MixAll.DEFAULT_CHARSET);
                Class<?> newClass = DynaCode.compileAndLoadClass(className, javaSource);
                Object newInstance = newClass.newInstance();
                filterClassInfoNew.setMessageFilter((MessageFilter) newInstance);
                filterClassInfoNew.setClassCRC(classCRC);
            }

            this.filterClassTable.put(key, filterClassInfoNew);
        } catch (Throwable e) {
            String info =
                String
                    .format(
                        "FilterServer, registerFilterClass Exception, consumerGroup: %s topic: %s className: %s",
                        consumerGroup, topic, className);
            log.error(info, e);
            return false;
        }
    }
}

return true;
}

代码@1：consumerGroup 消费组名称；topic：消费主题；className：过滤类; classCRC：过滤类crc,filterSourceBinary 过滤类内容字节数组。

代码@2：构建 FilterClass 信息的缓存key,主题名 + “@” + 消费组名。

代码@3：如果当前不存在该key的过滤器信息，则认为是第一次注册。

代码@4：如果允许客户端编译上传的类，并且原先的过滤信息的crc与新的额crc不一样，也认为是第一次注册，将覆盖原先的注册信息。

代码@5：加锁，防止并发修改注册信息Map。

代码@6：这里是双重检查（并发编程通用的手段），例如，同一个消费组多个消费者同时注册，进行排队，一个处理好了之后，其他的获取锁，再检查一次，避免重复操作。

代码@7： 如果允许客户端编译上传的类(clientUploadFilterClassEnable=true)，则根据过滤类名，过滤类源代码，利用jdk提供的编译API（JavaCompiler），具体封装类(DynaCode),将类编译好，如果不允许编译的话（clientUploadFilterClassEnable=false），就只是 收集这些信息，真正的类加载需要去服务器去下载，然后再编译。这里主要是基于安全考虑，因为允许消费者（应用程序）直接上传JAVA类，本身就是一件危险的事情。那如果clientUploadFilterClassEnable=false,那如何编译呢？

2.1.1.2 FilterClassManager#fetchClassFromRemoteHost

public void start() {
    if (!this.filtersrvController.getFiltersrvConfig().isClientUploadFilterClassEnable()) {
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                fetchClassFromRemoteHost();
            }
        }, 1, 1, TimeUnit.MINUTES);         // @1
    }
}

private void fetchClassFromRemoteHost() {
    Iterator<Entry<String, FilterClassInfo>> it = this.filterClassTable.entrySet().iterator();
    while (it.hasNext()) {
        try {
            Entry<String, FilterClassInfo> next = it.next();
            FilterClassInfo filterClassInfo = next.getValue();
            String[] topicAndGroup = next.getKey().split("@");
            String responseStr =
                this.filterClassFetchMethod.fetch(topicAndGroup[0], topicAndGroup[1],
                    filterClassInfo.getClassName());    // @2
            byte[] filterSourceBinary = responseStr.getBytes("UTF-8");
            int classCRC = UtilAll.crc32(responseStr.getBytes("UTF-8"));
            if (classCRC != filterClassInfo.getClassCRC()) {
                String javaSource = new String(filterSourceBinary, MixAll.DEFAULT_CHARSET);
                Class<?> newClass =
                    DynaCode.compileAndLoadClass(filterClassInfo.getClassName(), javaSource);
                Object newInstance = newClass.newInstance();
                filterClassInfo.setMessageFilter((MessageFilter) newInstance);
                filterClassInfo.setClassCRC(classCRC);

                log.info("fetch Remote class File OK, {} {}", next.getKey(),
                    filterClassInfo.getClassName());
            }
        } catch (Exception e) {
            log.error("fetchClassFromRemoteHost Exception", e);
        }
    }
}

代码@1：首先，如果 isClientUploadFilterClassEnable 设置为 false, 则开启一个定时任务，每一分钟尝试从远程服务器，isClientUploadFilterClassEnable=false 时，需要配置 filterClassRepertoryUr l属性，根据类名拉取类的源码。

代码@2：通过HTTP协议从远程服务器拉取代码，远程服务器URL: filterClassRepertoryUrl/classname.java。

2.2 ClassFilter模式 FilterServer注册机制

上文提到，消费者采用类过滤机制时，需要向 FilterServe r服务器列表注册过滤器类，FilterServer 的列表是从 topic的路由信息TopicInfo 中获取, topicInfo 中的 FilterServer 从何而来呢？本节将揭开谜底.

RocketMQ路由信息维护，Broker 通过心跳向 NameServer 注册。再结合此图，应该能想到 FilterServer 向 Broker 注册，然后Broker再发送给 NameServer。



2.2.1 FilterServer注册

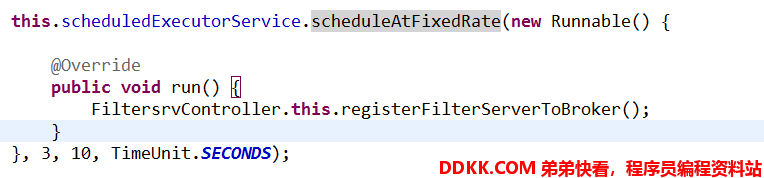

FiltersrvController#initialize



FilterServerOuterAPI#registerFilterServerToBroker，该方法就是向 Broker 发送 RequestCode.REGISTER_FILTER_SERVER 请求。

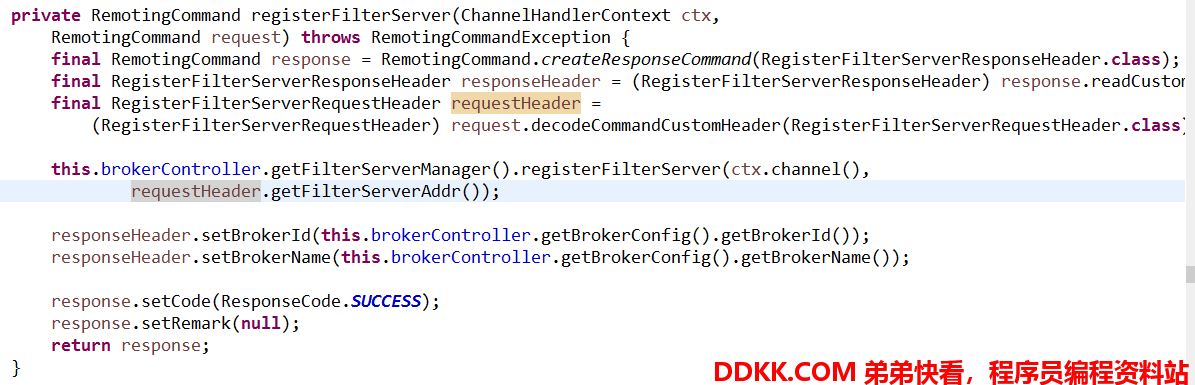

Broker端：AdminBrokerProcessor#registerFilterServer。



这里的关键点就是调用 brokerControl.getFilterServerManager().registerFillterServer 方法，将该注册信息存入到 brokerControl 的 FilerServerManager 路由表中（this.filterServerTable.put(channel, filterServerInfo)），完成 FilterServer 到 Broker 的注册过程。

我们知道，消费者调用 subscribe 方法，会首先将订阅信息存储在消费者中，其实存储在消费端 RebalanceImpl 的订阅消息中。然后通过心跳来注册消息到 Broker, 然后 Broker 通过心跳发送到 NameServer, 将 FilterServer 服务器列表加入到路由信息中。

由于该部分源码简单，就不一一介绍了，NameServer 接收 Broker 心跳，并注册 FilterServer 服务器的代码入口：
DefaultRequestProcessor#registerBrokerWithFilterServer，接下来进入到消息拉取环节。

2.3 消息拉取

进入本篇最后一个议题，消息拉取。

消息拉取大家应该不陌生了吧，一个 MQClientInstance 一个拉取消息线程。

消息拉去以推模式来讲解，拉模式是应用程序手动去拉。并不是通过 PullMessageServer 线程。

PullMessageServer 线程在执行消息拉取时，最终将进入到：PullAPIWrapper#pullKernelImpl。

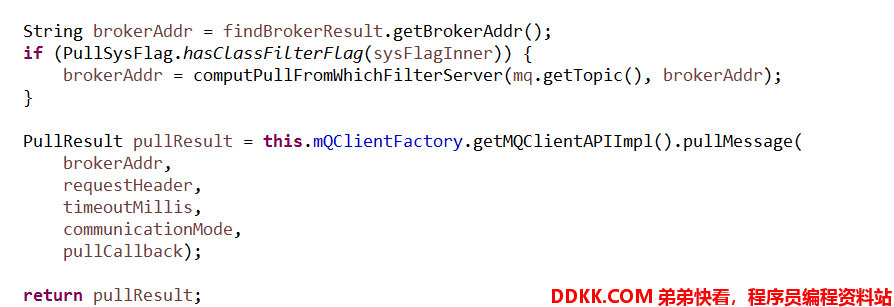

核心代码：如果使用了类过滤消息模式，将改变拉取地址为FilterServer地址：

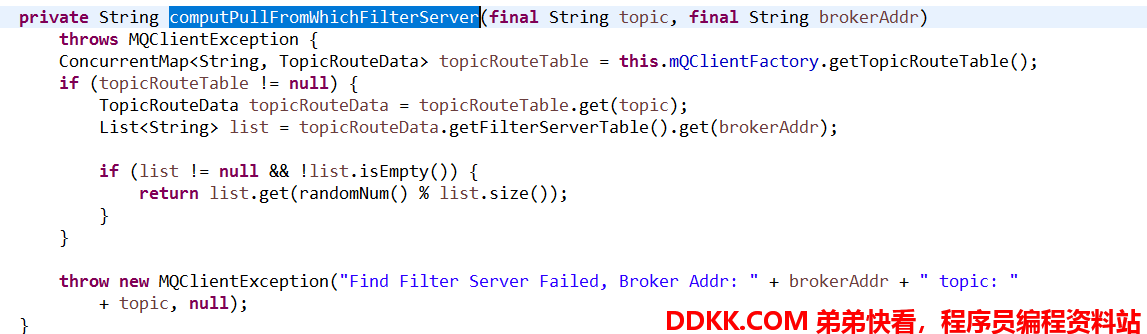

从该Broker中的FilterServer地址列表中，随机选择一个，进行拉取。

在FilterServer端，就是通过拉模式根据拉取需求从Broker上拉取消息，然后执行消息过滤逻辑。

4、总结

本文重点分析了FilterServer类消息过滤的实现原理，总结如下：

1、 订阅消息与FilterServer注册流程；

  • 消息消费者 先用类过滤模式将过滤器类，过滤器类内容 添加到订阅消息中（RebalanceImpl)。
  • 消费者拉取消息时，向FilterServer发送请求，那FilterServer怎么得到FilterServer服务器地址呢？通过主题路由信息，向NameServer获取。消费者在得到FilterServervf服务地址的时候，会将自己过滤器类代码发送到FilterServer,方便FilterServer在拉取消息时执行过滤逻辑。
  • FilterServer启动时向Broker注册Filter服务地址信息。（服务列表），然后Broker将该信息通过心跳向NameServer注册，将FilterServer服务列表保存在主题的路由信息中。

2、 clientUploadFilterClassEnable参数，如果设置为false,则需要一个url，去下载过滤类：url/classname.java这样的请求，FilterServer要能拿到过滤类代码；

3、 类过滤模式，上传的类必须实现MessageFilter接口；
