RocketMQ源码解析 - 高可用HA机制

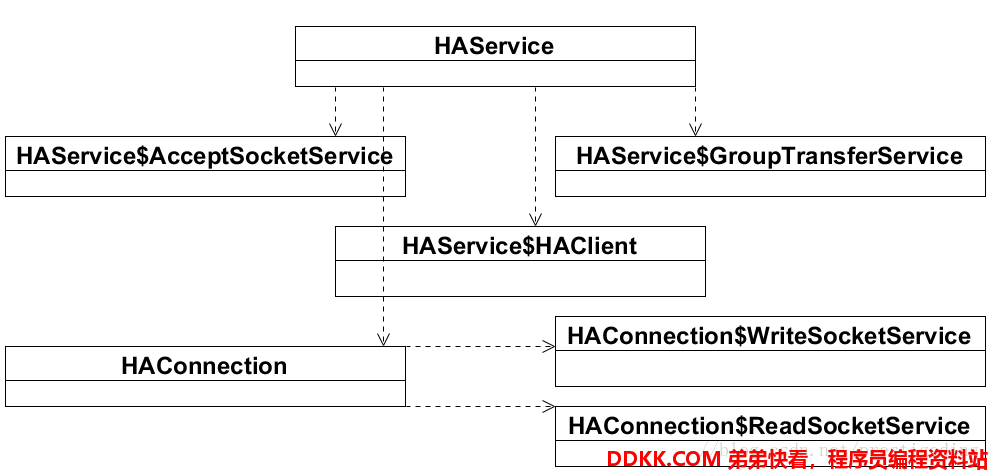

HA主从同步的核心类图如图所示：

初始RocketMQ HA

HAService：主从同步核心实现类。

AtomicInteger connectionCount：Master维护的连接数。（Slave的个数）。
List< HAConnection> connectionList：具体连接信息。
AcceptSocketService acceptSocketService：服务端接收连接线程实现类。
DefaultMessageStore defaultMessageStore：Broker存储实现。
WaitNotifyObject waitNotifyObject：同步等待实现。
AtomicLong push2SlaveMaxOffset：该Master所有Slave中同步最大的偏移量。
GroupTransferService groupTransferService：判断主从同步复制是否完成。
HAClient haClient：HA客户端实现，Slave端网络的实现类。

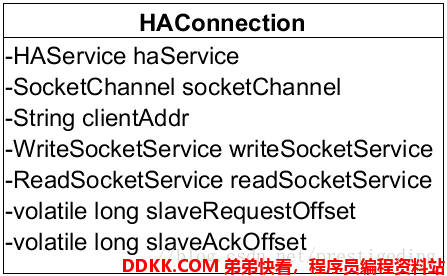

HAConnection：HA Master-Slave 网络连接对象。

private final HAService haService：关联的AService实现类。
SocketChannel socketChannel：网络通道。
String clientAddr：客户端地址。

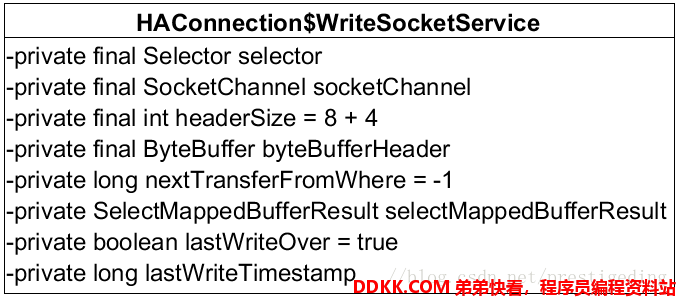

WriteSocketService writeSocketService：HAConnection网络写封装。

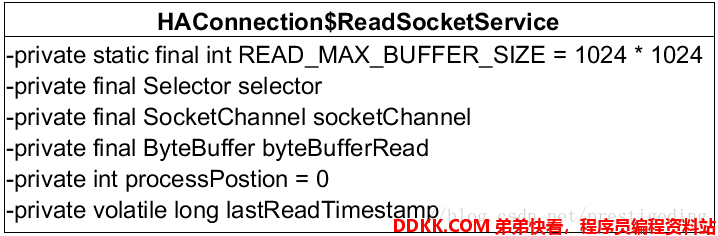

ReadSocketService readSocketService：HAConnection网络写封装。

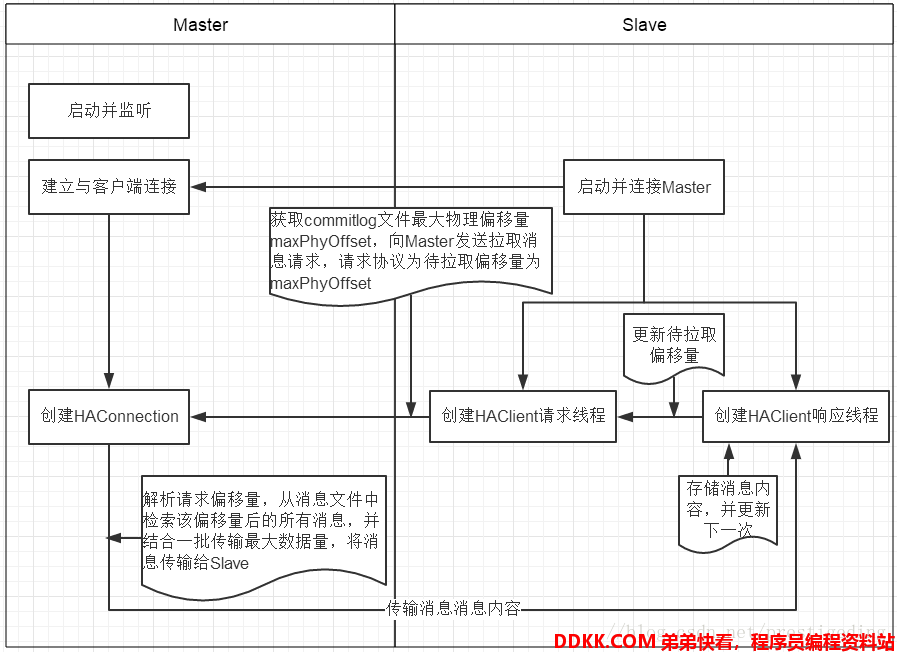

RocketMQ HA机制大体可以分为如下三个部分。

Master启动并监听Slave的连接请求。
Slave启动，与Master建立链接。
Slave发送待拉取偏移量待Master返回数据，持续该过程。

2、HAService实现原理剖析

2.1 Master启动流程（HAService）

public void start() throws Exception {

    this.acceptSocketService.beginAccept();
    this.acceptSocketService.start();
    this.groupTransferService.start();
    this.haClient.start();
}

public void start() throws Exception {

    this.acceptSocketService.beginAccept();
    this.acceptSocketService.start();
    this.groupTransferService.start();
    this.haClient.start();
}

建立HA服务端监听服务，处理客户Slave客户端监听请求。
启动AcceptSocketService，处理监听逻辑。
启动GroupTransferService线程。
启动HA客户端线程。

不管是Master 还是 Slave 都将按照上述流程启动，在内部的实现会根据 Broker 配置来决定真正开启的流程。

2.1.1 AcceptSocketService 实现原理

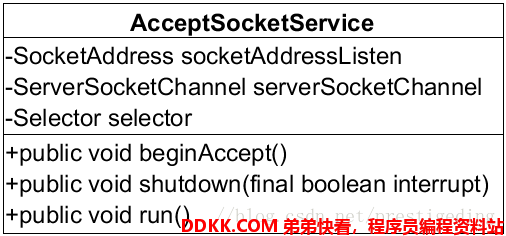

AcceptSocketService作为Master端监听Slave连接的实现类，作为HAService的内部类，其类图如图所示：

SocketAddress socketAddressListen：Broker服务监听套接字(本地IP+端口号)。
ServerSocketChannel serverSocketChannel：服务端Socket通道，基于NIO。
Selector selector：事件选择器，基于NIO。

HAService $ AcceptSocketService#beginAccept

public void beginAccept() throws Exception {

    this.serverSocketChannel = ServerSocketChannel.open();
    this.selector = RemotingUtil.openSelector();
    this.serverSocketChannel.socket().setReuseAddress(true);
    this.serverSocketChannel.socket().bind(this.socketAddressListen);
    this.serverSocketChannel.configureBlocking(false);
    this.serverSocketChannel.register(this.selector, SelectionKey.OP_ACCEPT);
}

创建ServerSocketChannel、创建Selector、设置TCP reuseAddress、绑定监听端口、设置为非阻塞模式，并注册OP_ACCEPT(连接事件)。

HAService $ AcceptSocketService#run

this.selector.select(1000);
Set<SelectionKey> selected = this.selector.selectedKeys();
if (selected != null) {

 for (SelectionKey k : selected) {
       if ((k.readyOps() & SelectionKey.OP_ACCEPT) != 0) {
               SocketChannel sc = ((ServerSocketChannel) k.channel()).accept();
               if (sc != null) {
                      HAService.log.info("HAService receive new connection, "+ sc.socket().getRemoteSocketAddress());
                            try {

                             HAConnection conn = new HAConnection(HAService.this, sc);
                             conn.start();
                             HAService.this.addConnection(conn);
                      } catch (Exception e) {
                             log.error("new HAConnection exception", e);
                             sc.close();
                      }
                }
       } else {
            log.warn("Unexpected ops in select " + k.readyOps());
       }
  }
   selected.clear();
}

该方法是标准的基于NIO的服务端程式实例，选择器每1s处理一次处理一次连接就绪事件。连接事件就绪后，调用ServerSocketChannel的accept()方法创建SocketChannel，与服务端数据传输的通道。然后为每一个连接创建一个HAConnection对象，该HAConnection将负责M-S数据同步逻辑。

2.1.2 GroupTransferService实现原理

GroupTransferService同步主从同步阻塞实现，如果是同步主从模式，消息发送者将消息刷写到磁盘后，需要继续等待新数据被传输到从服务器，从服务器数据的复制是在另外一个线程HAConnection中去拉取，所以消息发送者在这里需要等待数据传输的结果，GroupTransferService就是实现该功能，该类的整体结构与同步刷盘实现类(CommitLog $ GroupCommitService)类似，本节只关注该类的核心业务逻辑doWaitTransfer的实现。

private void doWaitTransfer() {

synchronized (this.requestsRead) {
    if (!this.requestsRead.isEmpty()) {
        for (CommitLog.GroupCommitRequest req : this.requestsRead) {
            boolean transferOK = HAService.this.push2SlaveMaxOffset.get() >= req.getNextOffset();
            for (int i = 0; !transferOK && i < 5; i++) {
                 this.notifyTransferObject.waitForRunning(1000);
                 transferOK = HAService.this.push2SlaveMaxOffset.get() >= req.getNextOffset();
             }
            if (!transferOK) {
                 log.warn("transfer messsage to slave timeout, " + req.getNextOffset());
            }
                req.wakeupCustomer(transferOK);
        }
        this.requestsRead.clear();
   }
}
}

对requestsRead加锁，顺序处理消息发送者线程提交的【主从同步负责是否成功结束查询请求】，消息发送者线程提交该任务后将被阻塞直到GroupTransferService通知唤醒或超时。也就是GroupTransferService的职责就是判断主从同步是否结束。

判断主从同步是否完成的依据是：所有Slave中已成功复制的最大偏移量是否大于等于消息生产者发送消息后消息服务端返回下一条消息的起始偏移量，如果是则表示主从同步复制已经完成，唤醒消息发送线程，否则等待1s,再次判断，每一个任务在一批任务中循环判断5次。消息消费者返回有两种情况：如果等待超过5s或 GroupTransferService通知主从复制完成则返回。可以通过syncFlushTimeout来设置等待时间。

GroupTransferService通知主从复制的实现如下：

public void notifyTransferSome(final long offset) {
    for (long value = this.push2SlaveMaxOffset.get(); offset > value; ) {
        boolean ok = this.push2SlaveMaxOffset.compareAndSet(value, offset);
        if (ok) {
            this.groupTransferService.notifyTransferSome();
            break;
        } else {
            value = this.push2SlaveMaxOffset.get();
        }
    }
}

该方法是在Master收到从服务器的拉取请求，拉取请求是slave下一次待拉取的消息偏移量，也可以认为是Slave的拉取偏移量确认信息，如果该信息大于push2SlaveMaxOffset，则更新push2SlaveMaxOffset，然后唤醒GroupTransferService线程，各消息发送者线程再判断push2SlaveMaxOffset与期望的偏移量进行对比。

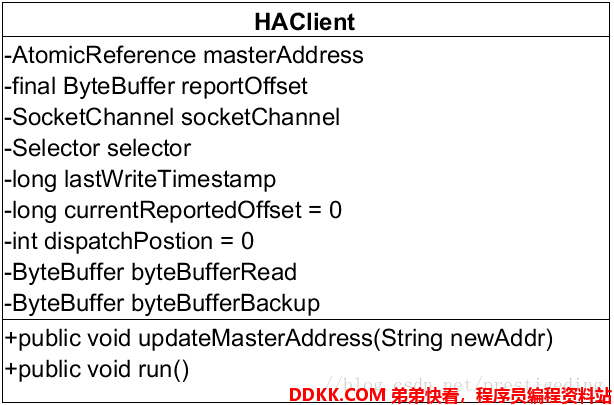

2.1.3 HAClient 实现原理

private static final int READ_MAX_BUFFER_SIZE = 1024 * 1024 * 4：Socket读缓存区大小。
AtomicReference< String> masterAddress：master地址。
ByteBuffer reportOffset = ByteBuffer.allocate(8)：Slave向Master发起主从同步的拉取偏移量，固定8个字节。
SocketChannel socketChannel：网络传输通道。
Selector selector：NIO事件选择器。
long lastWriteTimestamp：上一下写入时间戳。
long currentReportedOffset：反馈Slave当前的复制进度，commitlog文件最大偏移量。
dispatchPostion：本次已处理读缓存区的指针。
ByteBuffer byteBufferRead：读缓存区，大小为4M。
ByteBuffer byteBufferBackup：读缓存区备份，与BufferRead进行交换。

2.1.3.1 run方法详解

HAClient的run是HAClient整个工作机制的实现，接下来详细分析其运行流程。

HAService $ HAClient#connectMaster

private boolean connectMaster() throws ClosedChannelException {
    if (null == socketChannel) {
        String addr = this.masterAddress.get();
        if (addr != null) {
            SocketAddress socketAddress = RemotingUtil.string2SocketAddress(addr);
            if (socketAddress != null) {
                this.socketChannel = RemotingUtil.connect(socketAddress);
                if (this.socketChannel != null) {
                    this.socketChannel.register(this.selector, SelectionKey.OP_READ);
                }
            }
        }
        this.currentReportedOffset = HAService.this.defaultMessageStore.getMaxPhyOffset();
        this.lastWriteTimestamp = System.currentTimeMillis();
    }
    return this.socketChannel != null;
}

Step1：如果socketChannel为空，则尝试连接Master,如果master地址为空，返回false。如果master地址不为空，则建立到Master的TCP连接，然后注册OP_READ(网络读事件)，并初始化currentReportedOffset 为commitlog文件的最大偏移量、lastWriteTimestamp 上次写入时间戳为当前时间戳，并返回true，原来在Broker启动时，如果其角色为SLAVE时，将读取Broker配置文件中的haMasterAddress属性更新HAClient的masterAddrees,如果角色未SLAVE但haMasterAddress为空，启动不会报错，但不会执行主从复制，该方法最终返回是否成功连接上Master。

HAService $ HAClient#isTimeToReportOffset

private boolean isTimeToReportOffset() {

  long interval = HAService.this.defaultMessageStore.getSystemClock().now() - this.lastWriteTimestamp;
  boolean needHeart = interval > HAService.this.defaultMessageStore.getMessageStoreConfig().getHaSendHeartbeatInterval();
  return needHeart;
 }

Step2：判断是否需要向Master汇报已拉取消息偏移量。其依据为每次拉取间隔必须大于haSendHeartbeatInterval，默认5s。

HAService $ HAClient#reportSlaveMaxOffset

private boolean reportSlaveMaxOffset(final long maxOffset) {

            this.reportOffset.position(0);
            this.reportOffset.limit(8);
            this.reportOffset.putLong(maxOffset);
            this.reportOffset.position(0);
            this.reportOffset.limit(8);

            for (int i = 0; i < 3 && this.reportOffset.hasRemaining(); i++) {
                try {
                    this.socketChannel.write(this.reportOffset);
                } catch (IOException e) {


                    log.error(this.getServiceName()
                        + "reportSlaveMaxOffset this.socketChannel.write exception", e);
                    return false;
                }
            }

            return !this.reportOffset.hasRemaining();
        }

Step3：如果需要向Master反馈当前拉取偏移量，则向Master发送一个8字节的请求，请求包中包含的数据为当前Broker消息文件的最大偏移量。

这里RocketMQ的作者改成了一个基本的ByteBuffer操作示例：首先分别将ByteBuffer的position、limit设置为0与ByteBuffer的总长度，然后将偏移量写入到ByteBuffer中，然后需要将ByteBuffer的当前状态从写状态转换为读状态，以便将数据传入通道中。RocketMQ作者采用的方法是手段设置position指针为0，limit为ByteBuffer容易，其实这里可以通过调用ByteBuffer的flip()方法达到同样的目的，将一个ByteBuffer写入到通道，通常使用循环写入，判断一个ByteBuffer是否全部写入到通道的一个方法是调用ByteBuffer#hasRemaining()方法。如果返回false,表示在进行网络读写时发生了IO异常，此时会关闭与Master的连接。

HAService $ HAClient#run

this.selector.select(1000);

Step4：进行事件选择，其执行间隔为1s。

HAService $ HAClient#processReadEvent

private boolean processReadEvent() {

int readSizeZeroTimes = 0;
while (this.byteBufferRead.hasRemaining()) {

    try {
        int readSize = this.socketChannel.read(this.byteBufferRead);
        if (readSize > 0) {

            lastWriteTimestamp = HAService.this.defaultMessageStore.getSystemClock().now();
            readSizeZeroTimes = 0;
            boolean result = this.dispatchReadRequest();
            if (!result) {

                log.error("HAClient, dispatchReadRequest error");
                return false;
            }
        } else if (readSize == 0) {
            if (++readSizeZeroTimes >= 3) {
                break;
            }
        } else {
            log.info("HAClient, processReadEvent read socket < 0");
            return false;
        }
    } catch (IOException e) {
        log.info("HAClient, processReadEvent read socket exception", e);
        return false;
    }
}

return true;
}

Step5：处理网络读请求，也就是处理从Master传回的消息数据。同样RocketMQ的作者给出了一个处理网络读的NIO示例。循环判断readByteBuffer是否还有剩余空间，如果存在剩余空间，则调用SocketChannel#read(ByteBuffer readByteBuffer),将通道中的数据读入到读缓存区中。

如果读取到的字节数大于0，重置读取到0字节的次数，并更新最后一次写入时间戳（lastWriteTimestamp），然后调用dispatchReadRequest()转发该请求，处理消息的解析、入库。
如果连续3次从网络通道读取到0个字节，则结束本次读，返回true。
如果读取到的字节数小于0或发生IO异常，则返回false。
HAClient线程反复执行上述5个步骤，接下来讲解一下dispatchReadRequest()方法的实现。

2.1.3.2 dispatchReadRequest方法详解

该方法主要从byteBufferRead中解析一条一条的消息，然后存储到commitlog文件并转发到消息消费队列与索引文件中。

需要解决如下情况：

如果判断byteBufferRead是否包含一条完整的消息。
如果不包含一条完整的信息，该如何处理。

带着上述问题，我们一起分析一下RocketMQ是如何解决上述问题的。
