有关RocketMQ ACL的使用请查看上一篇《RocketMQ ACL使用指南》,本文从源码的角度,分析一下RocketMQ ACL的实现原理。
备注:RocketMQ在4.4.0时引入了ACL机制,本文代码基于RocketMQ4.5.0版本。
根据RocketMQ ACL使用手册,我们应该首先看一下Broker服务器在开启ACL机制时如何加载配置文件,并如何工作的。
1、BrokerController#initialAcl
Broker端ACL的入口代码为:BrokerController#initialAcl
private void initialAcl() {
if (!this.brokerConfig.isAclEnable()) {
// @1
log.info("The broker dose not enable acl");
return;
}
List<AccessValidator> accessValidators = ServiceProvider.load(ServiceProvider.ACL_VALIDATOR_ID, AccessValidator.class); // @2
if (accessValidators == null || accessValidators.isEmpty()) {
log.info("The broker dose not load the AccessValidator");
return;
}
for (AccessValidator accessValidator: accessValidators) {
// @3
final AccessValidator validator = accessValidator;
this.registerServerRPCHook(new RPCHook() {
@Override
public void doBeforeRequest(String remoteAddr, RemotingCommand request) {
//Do not catch the exception
validator.validate(validator.parse(request, remoteAddr)); // @4
}
@Override
public void doAfterResponse(String remoteAddr, RemotingCommand request, RemotingCommand response) {
}
});
}
}
本方法的实现共4个关键点。
代码@1:首先判断Broker是否开启了acl,通过配置参数aclEnable指定,默认为false。
代码@2:使用类似SPI机制,加载配置的AccessValidator,该方法返回一个列表,其实现逻辑时读取META-INF/service/org.apache.rocketmq.acl.AccessValidator文件中配置的访问验证器,默认配置内容如下:

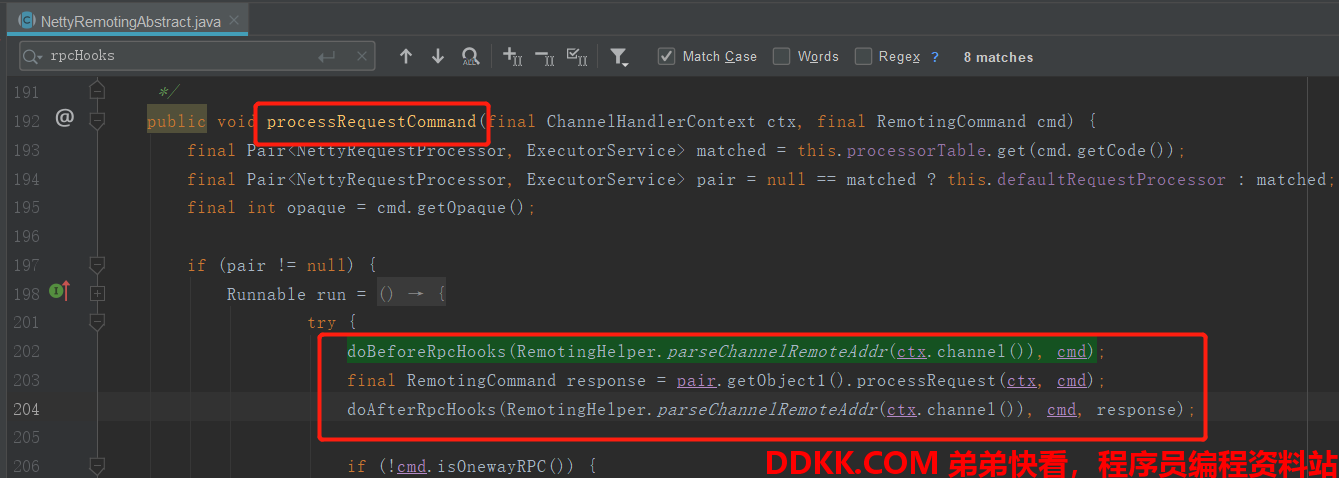

代码@3:遍历配置的访问验证器(AccessValidator),并向Broker处理服务器注册钩子函数,RPCHook的doBeforeRequest方法会在服务端接收到请求,将其请求解码后,执行处理请求之前被调用;RPCHook的doAfterResponse方法会在处理完请求后,将结果返回之前被调用,其调用如图所示:
代码@4:在RPCHook#doBeforeRequest方法中调用AccessValidator#validate, 在真实处理命令之前,先执行ACL的验证逻辑,如果拥有该操作的执行权限,则放行,否则抛出AclException。
接下来,我们将重点放到Broker默认实现的访问验证器:PlainAccessValidator。
2、PlainAccessValidator

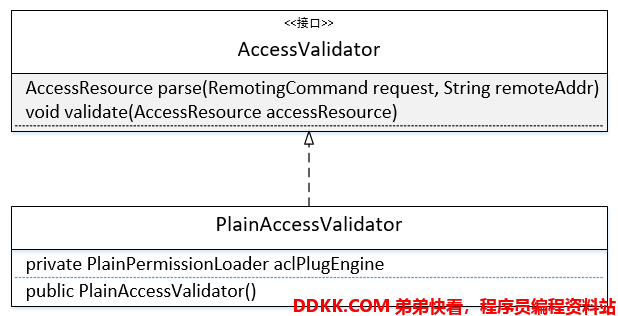

2.1 类图
AccessValidator
访问验证器接口,主要定义两个接口。
AccessResource parse(RemotingCommand request, String remoteAddr)
从请求头中解析本次请求对应的访问资源,即本次请求需要的访问权限。
void validate(AccessResource accessResource)
根据本次需要访问的权限,与请求用户拥有的权限进行对比验证,判断是拥有权限,如果没有访问该操作的权限,则抛出异常,否则放行。
PlainAccessValidator
RocketMQ默认提供的基于yml配置格式的访问验证器。
接下来我们重点看一下PlainAccessValidator的parse方法与validate方法的实现细节。在讲解该方法之前,我们首先认识一下RocketMQ封装访问资源的PlainAccessResource。

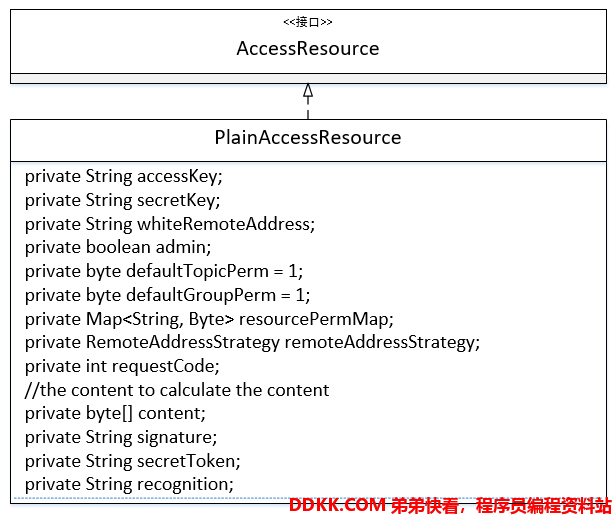

2.1.2 PlainAccessResource类图
我们对其属性一一做个介绍:
- private String accessKey
访问Key,用户名。 - private String secretKey
用户密码。 - private String whiteRemoteAddress
远程IP地址白名单。 - private boolean admin
是否是管理员角色。 - private byte defaultTopicPerm = 1
默认topic访问权限,即如果没有配置topic的权限,则Topic默认的访问权限为1,表示为DENY。 - private byte defaultGroupPerm = 1
默认的消费组访问权限,默认为DENY。 - private Map
<String, Byte>
resourcePermMap
资源需要的访问权限映射表。 - private RemoteAddressStrategy remoteAddressStrategy
远程IP地址验证策略。 - private int requestCode
当前请求的requestCode。 - private byte[] content
请求头与请求体的内容。 - private String signature
签名字符串,这是通常的套路,在客户端时,首先将请求参数排序,然后使用secretKey生成签名字符串,服务端重复这个步骤,然后对比签名字符串,如果相同,则认为登录成功,否则失败。 - private String secretToken
密钥token。 - private String recognition
目前作用未知,代码中目前未被使用。
2.2 构造方法
public PlainAccessValidator() {
aclPlugEngine = new PlainPermissionLoader();
}
构造函数,直接创建PlainPermissionLoader对象,从命名上来看,应该是触发acl规则的加载,即解析plain_acl.yml,接下来会重点探讨,即acl启动流程之配置文件的解析。
2.3 parse方法
该方法的作用就是从请求命令中解析出本次访问所需要的访问权限,最终构建AccessResource对象,为后续的校验权限做准备。
PlainAccessResource accessResource = new PlainAccessResource();
if (remoteAddr != null && remoteAddr.contains(":")) {
accessResource.setWhiteRemoteAddress(remoteAddr.split(":")[0]);
} else {
accessResource.setWhiteRemoteAddress(remoteAddr);
}
Step1:首先创建PlainAccessResource,从远程地址中提取出远程访问IP地址。
if (request.getExtFields() == null) {
throw new AclException("request's extFields value is null");
}
accessResource.setRequestCode(request.getCode());
accessResource.setAccessKey(request.getExtFields().get(SessionCredentials.ACCESS_KEY));
accessResource.setSignature(request.getExtFields().get(SessionCredentials.SIGNATURE));
accessResource.setSecretToken(request.getExtFields().get(SessionCredentials.SECURITY_TOKEN));
Step2:如果请求头中的扩展字段为空,则抛出异常,如果不为空,则从请求头中读取requestCode、accessKey(请求用户名)、签名字符串(signature)、secretToken。
try {
switch (request.getCode()) {
case RequestCode.SEND_MESSAGE:
accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.PUB);
break;
case RequestCode.SEND_MESSAGE_V2:
accessResource.addResourceAndPerm(request.getExtFields().get("b"), Permission.PUB);
break;
case RequestCode.CONSUMER_SEND_MSG_BACK:
accessResource.addResourceAndPerm(request.getExtFields().get("originTopic"), Permission.PUB);
accessResource.addResourceAndPerm(getRetryTopic(request.getExtFields().get("group")), Permission.SUB);
break;
case RequestCode.PULL_MESSAGE:
accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.SUB);
accessResource.addResourceAndPerm(getRetryTopic(request.getExtFields().get("consumerGroup")), Permission.SUB);
break;
case RequestCode.QUERY_MESSAGE:
accessResource.addResourceAndPerm(request.getExtFields().get("topic"), Permission.SUB);
break;
case RequestCode.HEART_BEAT:
HeartbeatData heartbeatData = HeartbeatData.decode(request.getBody(), HeartbeatData.class);
for (ConsumerData data : heartbeatData.getConsumerDataSet()) {
accessResource.addResourceAndPerm(getRetryTopic(data.getGroupName()), Permission.SUB);
for (SubscriptionData subscriptionData : data.getSubscriptionDataSet()) {
accessResource.addResourceAndPerm(subscriptionData.getTopic(), Permission.SUB);
}
}
break;
case RequestCode.UNREGISTER_CLIENT:
final UnregisterClientRequestHeader unregisterClientRequestHeader =
(UnregisterClientRequestHeader) request
.decodeCommandCustomHeader(UnregisterClientRequestHeader.class);
accessResource.addResourceAndPerm(getRetryTopic(unregisterClientRequestHeader.getConsumerGroup()), Permission.SUB);
break;
case RequestCode.GET_CONSUMER_LIST_BY_GROUP:
final GetConsumerListByGroupRequestHeader getConsumerListByGroupRequestHeader =
(GetConsumerListByGroupRequestHeader) request
.decodeCommandCustomHeader(GetConsumerListByGroupRequestHeader.class);
accessResource.addResourceAndPerm(getRetryTopic(getConsumerListByGroupRequestHeader.getConsumerGroup()), Permission.SUB);
break;
case RequestCode.UPDATE_CONSUMER_OFFSET:
final UpdateConsumerOffsetRequestHeader updateConsumerOffsetRequestHeader =
(UpdateConsumerOffsetRequestHeader) request
.decodeCommandCustomHeader(UpdateConsumerOffsetRequestHeader.class);
accessResource.addResourceAndPerm(getRetryTopic(updateConsumerOffsetRequestHeader.getConsumerGroup()), Permission.SUB);
accessResource.addResourceAndPerm(updateConsumerOffsetRequestHeader.getTopic(), Permission.SUB);
break;
default:
break;
}
} catch (Throwable t) {
throw new AclException(t.getMessage(), t);
}
Step3:根据请求命令,设置本次请求需要拥有的权限,上述代码比较简单,就是从请求中得出本次操作的Topic、消息组名称,为了方便区分topic与消费组,消费组使用消费者对应的重试主题,当成资源的Key,从这里也可以看出,当前版本需要进行ACL权限验证的请求命令如下:
- SEND_MESSAGE
- SEND_MESSAGE_V2
- CONSUMER_SEND_MSG_BACK
- PULL_MESSAGE
- QUERY_MESSAGE
- HEART_BEAT
- UNREGISTER_CLIENT
- GET_CONSUMER_LIST_BY_GROUP
- UPDATE_CONSUMER_OFFSET
// Content
SortedMap<String, String> map = new TreeMap<String, String>();
for (Map.Entry<String, String> entry : request.getExtFields().entrySet()) {
if (!SessionCredentials.SIGNATURE.equals(entry.getKey())) {
map.put(entry.getKey(), entry.getValue());
}
}
accessResource.setContent(AclUtils.combineRequestContent(request, map));
return accessResource;
Step4:对扩展字段进行排序,便于生成签名字符串,然后将扩展字段与请求体(body)写入content字段。完成从请求头中解析出本次请求需要验证的权限。
2.4 validate 方法
public void validate(AccessResource accessResource) {
aclPlugEngine.validate((PlainAccessResource) accessResource);
}
验证权限,即根据本次请求需要的权限与当前用户所拥有的权限进行对比,如果符合,则正常执行;否则抛出AclException。
为了揭开配置文件的解析与验证,我们将目光投入到PlainPermissionLoader。
3、PlainPermissionLoader
该类的主要职责:加载权限,即解析acl主要配置文件plain_acl.yml。

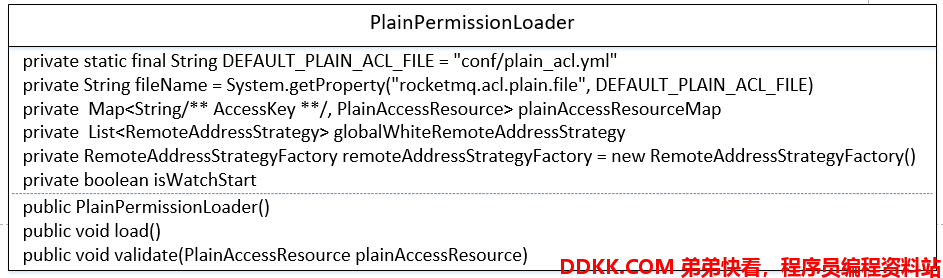

3.1 类图
下面对其核心属性与核心方法一一介绍:
- DEFAULT_PLAIN_ACL_FILE
默认acl配置文件名称,默认值为conf/plain_acl.yml。 - String fileName
acl配置文件名称,默认为DEFAULT_PLAIN_ACL_FILE ,可以通过系统参数-Drocketmq.acl.plain.file=fileName指定。 - Map
<String, PlainAccessResource>
plainAccessResourceMap
解析出来的权限配置映射表,以用户名为键。 - RemoteAddressStrategyFactory remoteAddressStrategyFactory
远程IP解析策略工厂,用于解析白名单IP地址。 - boolean isWatchStart
是否开启了文件监听,即自动监听plain_acl.yml文件,一旦该文件改变,可在不重启服务器的情况下自动生效。 - public PlainPermissionLoader()
构造方法。 - public void load()
加载配置文件。 - public void validate(PlainAccessResource plainAccessResource)
验证是否有权限访问待访问资源。
3.2 PlainPermissionLoader构造方法
public PlainPermissionLoader() {
load();
watch();
}
在构造方法中调用load与watch方法。
3.3 load
Map<String, PlainAccessResource> plainAccessResourceMap = new HashMap<>();
List<RemoteAddressStrategy> globalWhiteRemoteAddressStrategy = new ArrayList<>();
String path = fileHome + File.separator + fileName;
JSONObject plainAclConfData = AclUtils.getYamlDataObject(path,JSONObject.class);
Step1:初始化plainAccessResourceMap(用户配置的访问资源,即权限容器)、globalWhiteRemoteAddressStrategy:全局IP白名单访问策略。配置文件,默认为 $
{ROCKETMQ_HOME}/conf/plain_acl.yml。
JSONArray globalWhiteRemoteAddressesList = plainAclConfData.getJSONArray("globalWhiteRemoteAddresses");
if (globalWhiteRemoteAddressesList != null && !globalWhiteRemoteAddressesList.isEmpty()) {
for (int i = 0; i < globalWhiteRemoteAddressesList.size(); i++) {
globalWhiteRemoteAddressStrategy.add(remoteAddressStrategyFactory.
getRemoteAddressStrategy(globalWhiteRemoteAddressesList.getString(i)));
}
}
Step2:globalWhiteRemoteAddresses:全局白名单,类型为数组。根据配置的规则,使用remoteAddressStrategyFactory获取一个访问策略,下文会重点介绍其配置规则。
JSONArray accounts = plainAclConfData.getJSONArray("accounts");
if (accounts != null && !accounts.isEmpty()) {
List<PlainAccessConfig> plainAccessConfigList = accounts.toJavaList(PlainAccessConfig.class);
for (PlainAccessConfig plainAccessConfig : plainAccessConfigList) {
PlainAccessResource plainAccessResource = buildPlainAccessResource(plainAccessConfig);
plainAccessResourceMap.put(plainAccessResource.getAccessKey(),plainAccessResource);
}
}
this.globalWhiteRemoteAddressStrategy = globalWhiteRemoteAddressStrategy;
this.plainAccessResourceMap = plainAccessResourceMap;
Step3:解析plain_acl.yml文件中的另外一个根元素accounts,用户定义的权限信息。从PlainAccessConfig的定义来看,accounts标签下支持如下标签:
- accessKey
- secretKey
- whiteRemoteAddress
- admin
- defaultTopicPerm
- defaultGroupPerm
- topicPerms
- groupPerms
load方法主要完成acl配置文件的解析,将用户定义的权限加载到内存中。
3.4 watch
private void watch() {
try {
String watchFilePath = fileHome + fileName;
FileWatchService fileWatchService = new FileWatchService(new String[] {
watchFilePath}, new FileWatchService.Listener() {
@Override
public void onChanged(String path) {
log.info("The plain acl yml changed, reload the context");
load();
}
});
fileWatchService.start();
log.info("Succeed to start AclWatcherService");
this.isWatchStart = true;
} catch (Exception e) {
log.error("Failed to start AclWatcherService", e);
}
}
监听器,默认以500ms的频率判断文件的内容是否变化。在文件内容发生变化后调用load()方法,重新加载配置文件。那FileWatchService是如何判断两个文件的内容发生了变化呢?
FileWatchService#hash
private String hash(String filePath) throws IOException, NoSuchAlgorithmException {
Path path = Paths.get(filePath);
md.update(Files.readAllBytes(path));
byte[] hash = md.digest();
return UtilAll.bytes2string(hash);
}
获取文件md5签名来做对比,这里为什么不在启动时先记录上一次文件的修改时间,然后先判断其修改时间是否变化,再判断其内容是否真正发生变化。

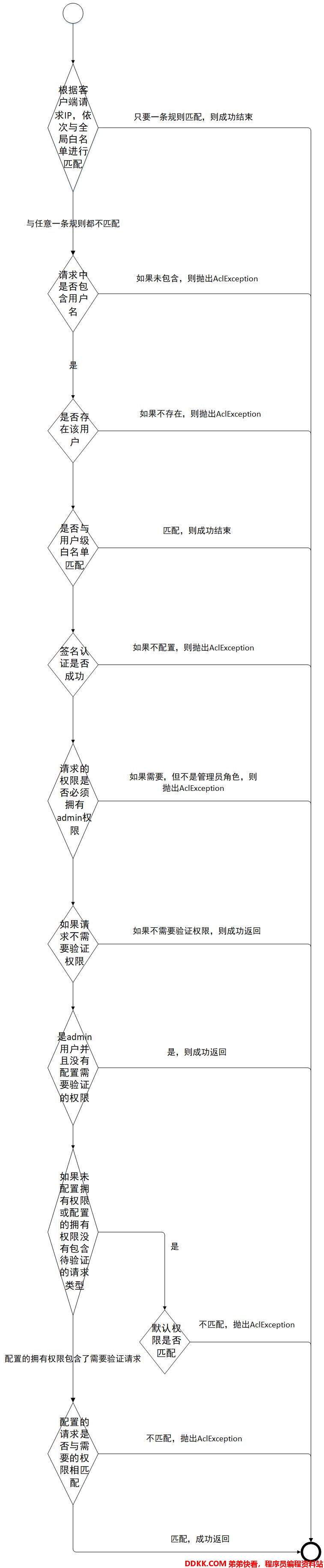

3.5 validate
// Check the global white remote addr
for (RemoteAddressStrategy remoteAddressStrategy : globalWhiteRemoteAddressStrategy) {
if (remoteAddressStrategy.match(plainAccessResource)) {
return;
}
}
Step1:首先使用全局白名单对资源进行验证,只要一个规则匹配,则返回,表示认证成功。
if (plainAccessResource.getAccessKey() == null) {
throw new AclException(String.format("No accessKey is configured"));
}
if (!plainAccessResourceMap.containsKey(plainAccessResource.getAccessKey())) {
throw new AclException(String.format("No acl config for %s", plainAccessResource.getAccessKey()));
}
Step2:如果请求信息中,没有设置用户名,则抛出未配置AccessKey异常;如果Broker中并为配置该用户的配置信息,则抛出AclException。
// Check the white addr for accesskey
PlainAccessResource ownedAccess = plainAccessResourceMap.get(plainAccessResource.getAccessKey());
if (ownedAccess.getRemoteAddressStrategy().match(plainAccessResource)) {
return;
}
Step3:如果用户配置的白名单与待访问资源规则匹配的话,则直接发认证通过。
// Check the signature
String signature = AclUtils.calSignature(plainAccessResource.getContent(), ownedAccess.getSecretKey());
if (!signature.equals(plainAccessResource.getSignature())) {
throw new AclException(String.format("Check signature failed for accessKey=%s", plainAccessResource.getAccessKey()));
}
Step4:验证签名。
checkPerm(plainAccessResource, ownedAccess);
Step5:调用checkPerm方法,验证需要的权限与拥有的权限是否匹配。
3.5.1 checkPerm
if (Permission.needAdminPerm(needCheckedAccess.getRequestCode()) && !ownedAccess.isAdmin()) {
throw new AclException(String.format("Need admin permission for request code=%d, but accessKey=%s is not", needCheckedAccess.getRequestCode(), ownedAccess.getAccessKey()));
}
Step6:如果当前的请求命令属于必须是Admin用户才能访问的权限,并且当前用户并不是管理员角色,则抛出异常,如下命令需要admin角色才能进行的操作:
Map<String, Byte> needCheckedPermMap = needCheckedAccess.getResourcePermMap();
Map<String, Byte> ownedPermMap = ownedAccess.getResourcePermMap();
if (needCheckedPermMap == null) {
// If the needCheckedPermMap is null,then return
return;
}
if (ownedPermMap == null && ownedAccess.isAdmin()) {
// If the ownedPermMap is null and it is an admin user, then return
return;
}
Step7:如果该请求不需要进行权限验证,则通过认证,如果当前用户的角色是管理员,并且没有配置用户权限,则认证通过,返回。
for (Map.Entry<String, Byte> needCheckedEntry : needCheckedPermMap.entrySet()) {
String resource = needCheckedEntry.getKey();
Byte neededPerm = needCheckedEntry.getValue();
boolean isGroup = PlainAccessResource.isRetryTopic(resource);
if (ownedPermMap == null || !ownedPermMap.containsKey(resource)) {
// Check the default perm
byte ownedPerm = isGroup ? ownedAccess.getDefaultGroupPerm() : ownedAccess.getDefaultTopicPerm();
if (!Permission.checkPermission(neededPerm, ownedPerm)) {
throw new AclException(String.format("No default permission for %s", PlainAccessResource.printStr(resource, isGroup)));
}
continue;
}
if (!Permission.checkPermission(neededPerm, ownedPermMap.get(resource))) {
throw new AclException(String.format("No default permission for %s", PlainAccessResource.printStr(resource, isGroup)));
}
}
Step8:遍历需要权限与拥有的权限进行对比,如果配置对应的权限,则判断是否匹配;如果未配置权限,则判断默认权限时是否允许,不允许,则抛出AclException。
验证逻辑就介绍到这里了,下面给出其匹配流程图:
上述阐述了从Broker服务器启动、加载acl配置文件流程、动态监听配置文件、服务端权限验证流程,接下来我们看一下客户端关于ACL需要处理的事情。
4、AclClientRPCHook

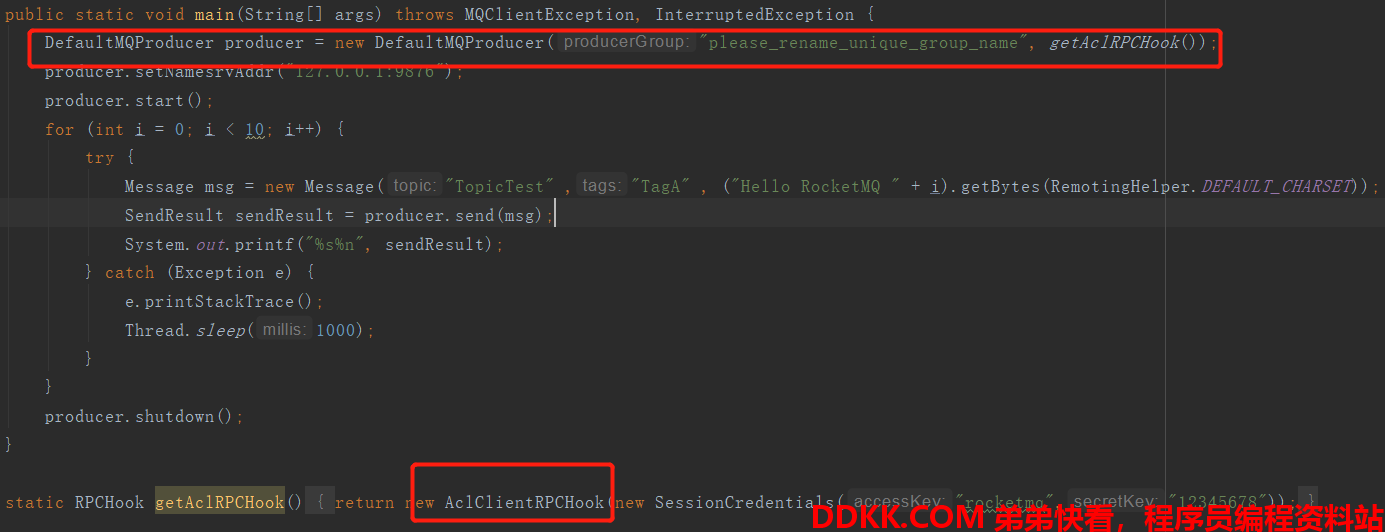

回顾一下,我们引入ACL机制后,客户端的代码示例如下:
其在创建DefaultMQProducer时,注册AclClientRPCHook钩子,会在向服务端发送远程命令前后执行其钩子函数,接下来我们重点分析一下AclClientRPCHook。
4.1 doBeforeRequest
public void doBeforeRequest(String remoteAddr, RemotingCommand request) {
byte[] total = AclUtils.combineRequestContent(request,
parseRequestContent(request, sessionCredentials.getAccessKey(), sessionCredentials.getSecurityToken())); // @1
String signature = AclUtils.calSignature(total, sessionCredentials.getSecretKey()); // @2
request.addExtField(SIGNATURE, signature); // @3
request.addExtField(ACCESS_KEY, sessionCredentials.getAccessKey());
// The SecurityToken value is unneccessary,user can choose this one.
if (sessionCredentials.getSecurityToken() != null) {
request.addExtField(SECURITY_TOKEN, sessionCredentials.getSecurityToken());
}
}
代码@1:将Request请求参数进行排序,并加入accessKey。
代码@2:对排好序的请参数,使用用户配置的密码生成签名,并最近到扩展字段Signature,然后服务端也会按照相同的算法生成Signature,如果相同,则表示签名验证成功(类似于实现登录的效果)。
代码@3:将Signature、AccessKey等加入到请求头的扩展字段中,服务端拿到这些元数据,结合请求头中的信息,根据配置的权限,进行权限校验。
关于ACL客户端生成签名是一种通用套路,就不在细讲了。
源码解析ACL的实现就介绍到这里了,下文将介绍RocketMQ 消息轨迹的使用与实现原理分析。如果大家觉得文章写的还不错的话,期待帮忙点赞,谢谢。
