1、什么是Metrics-server?

Metrics-Server是集群核心监控数据的聚合器,用来替换之前的heapster。

容器相关的 Metrics 主要来自于 kubelet 内置的 cAdvisor服务,有了Metrics-Server之后,用户就可以通过标准的 Kubernetes API 来访问到这些监控数据。

  • Metrics API 只可以查询当前的度量数据,并不保存历史数据。
  • Metrics API URI 为 /apis/metrics.k8s.io/,在k8s.io/metrics 维护。
  • 必须部署 metrics-server 才能使用该 API,metrics-server 通过调用Kubelet Summary API 获取数据。

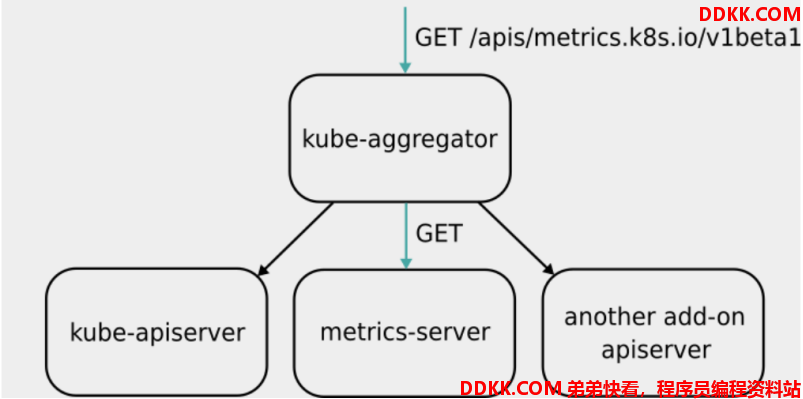

Metrics Server 并不是 kube-apiserver 的一部分,而是通过 Aggregator 这种插件机制,在独立部署的情况下同 kube-apiserver 一起统一对外服务的。kube-aggregator 其实就是一个根据 URL 选择具体的 API 后端的代理服务器。

Metrics-server属于Core metrics(核心指标),提供API metrics.k8s.io,仅提供Node和Pod的CPU和内存使用情况。而其他Custom Metrics(自定义指标)由Prometheus(普罗米修斯)等组件来完成

2、Metrics-server部署

镜像资源下载:https://github.com/kubernetes-incubator/metrics-server
yaml文件下载:https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.3.6/components.yaml

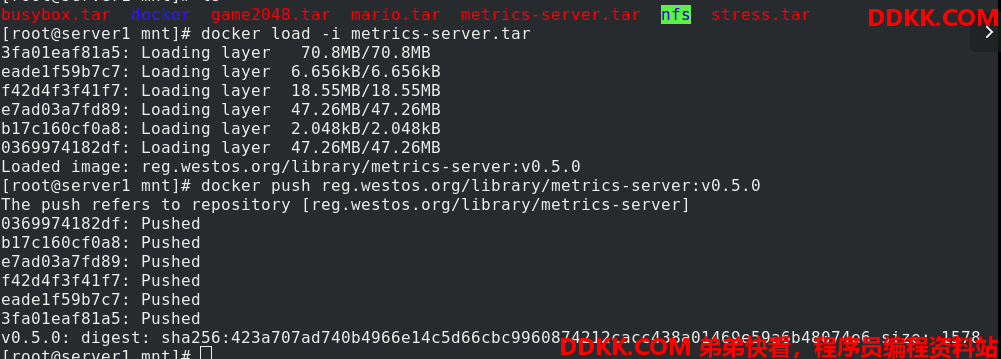

把镜像导入本地,上传至仓库

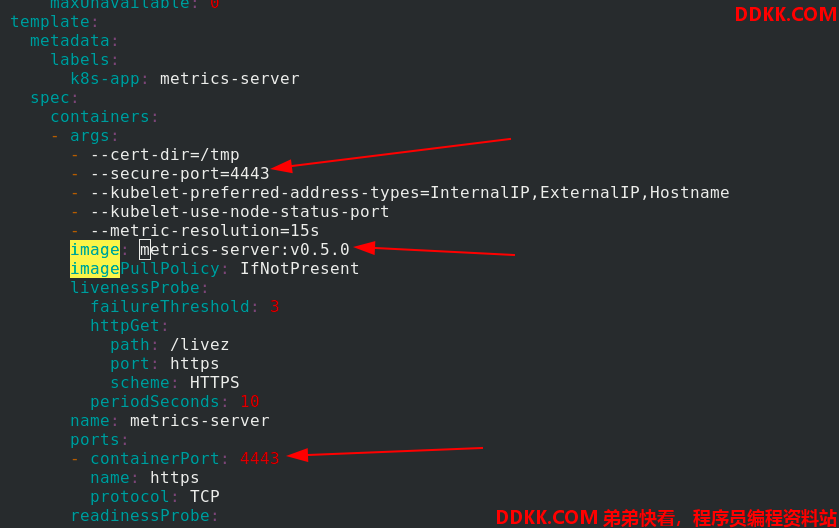

修改components.yaml文件,将端口号从443变为4443,并修改镜像的路径

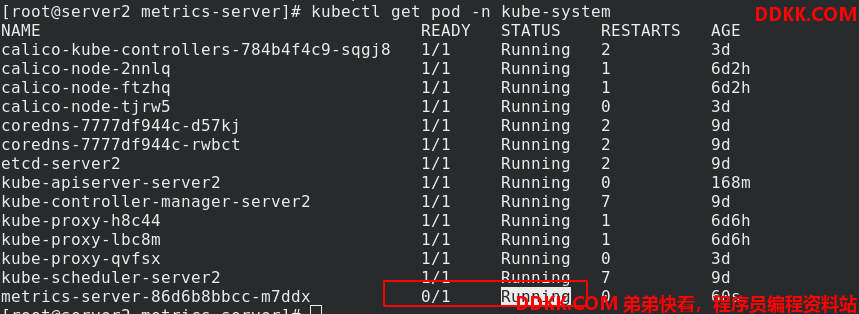

应用components.yaml文件,可以看到running了,但是没有就绪

存在问题

错误1

日志显示dial tcp: lookup server2 on 10.96.0.10:53: no such host

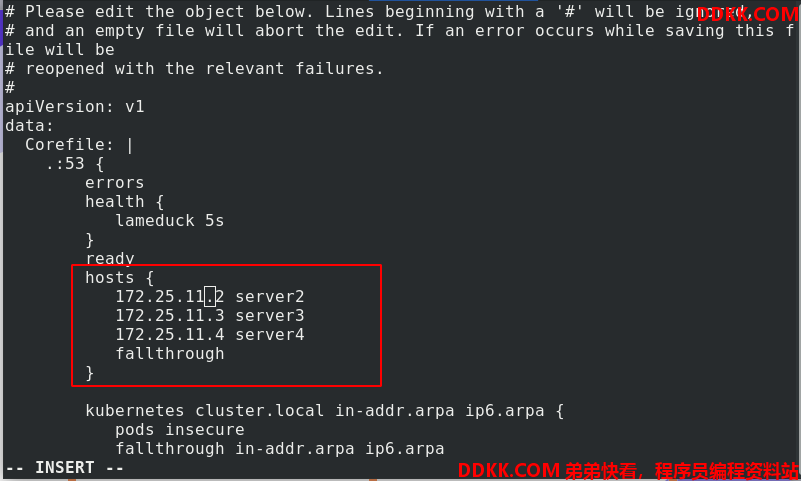

这是因为没有内网的DNS服务器,所以metrics-server无法解析节点名字。可以直接修改coredns的configmap,将各个节点的主机名加入到hosts中,这样所有Pod都可以从CoreDNS中解析各个节点的名字。

kubectl edit configmap coredns -n kube-system



错误2

日志显示x509: certificate signed by unknown authority
显然缺少证书,Metric Server 支持一个参数 --kubelet-insecure-tls,可以跳过这一检查,然而官方也明确说了,这种方式不推荐生产使用。启用TLS Bootstrap 证书签发

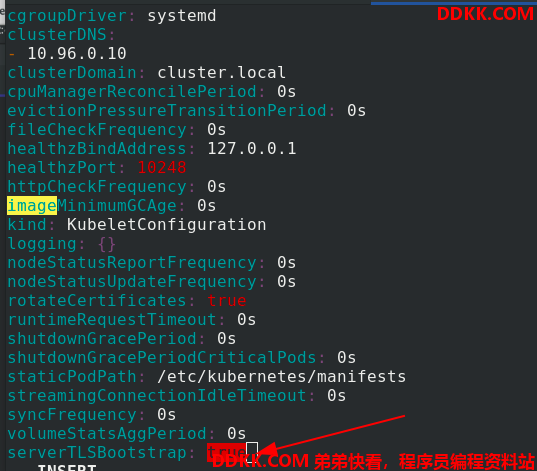

vim /var/lib/kubelet/config.yaml 	%注意这两步server2、server3、server4都需要执行
systemctl  restart kubelet

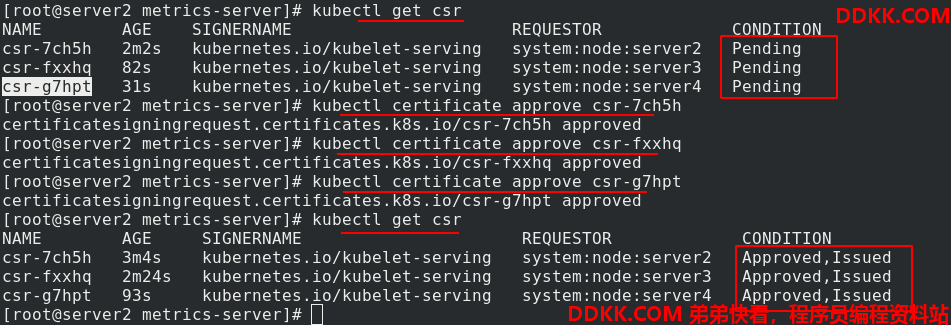

查看证书,现在是pending状态,对三个节点都进行授权,查看状态变为已授权

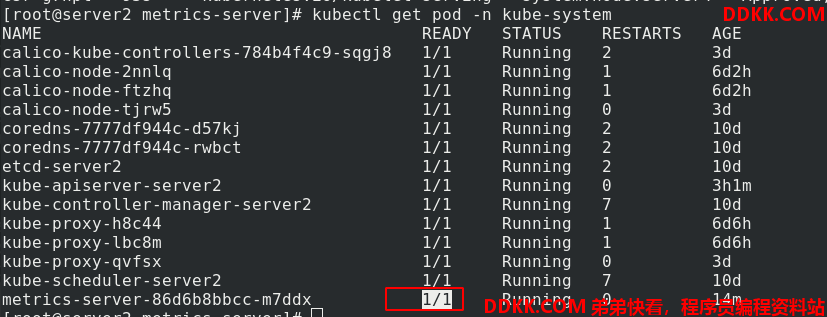

再次查看pod,成功ready

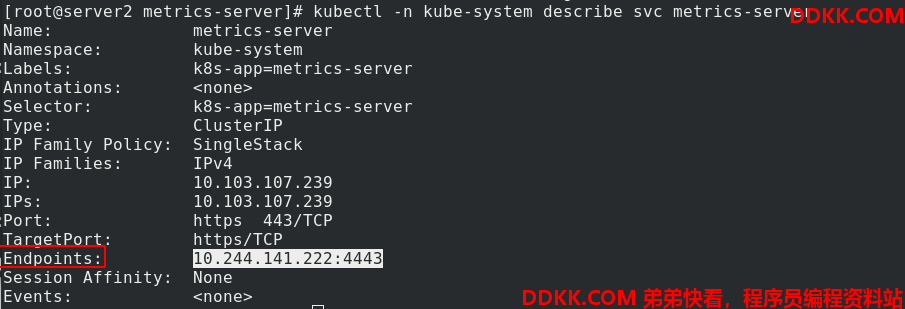

服务也正常

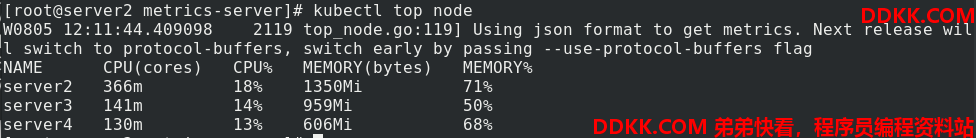

可以监控所有节点的cpu和mem资源


3、Dashboard部署

有了上面的命令行的监控,我感觉不够简单,如果可以图形化更好。Dashboard可以给用户提供一个可视化的 Web 界面来查看当前集群的各种信息。用户可以用 Kubernetes Dashboard 部署容器化的应用、监控应用的状态、执行故障排查任务以及管理 Kubernetes 各种资源。
下载镜像地址:https://github.com/kubernetes/dashboard

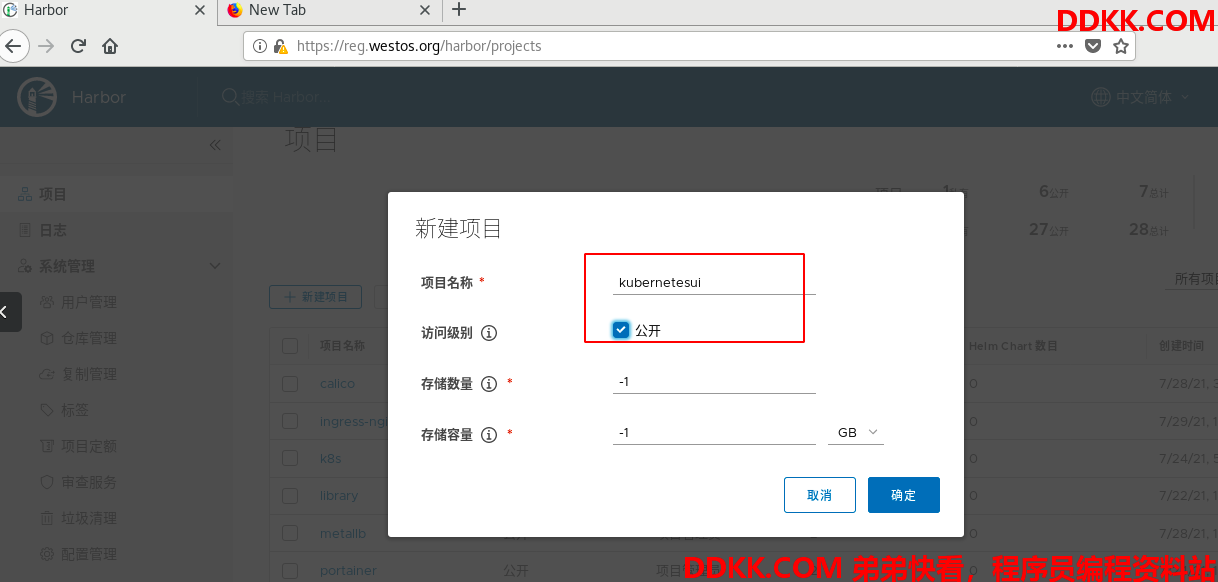

首先在仓库创建新项目kubernetesui,方便管理镜像

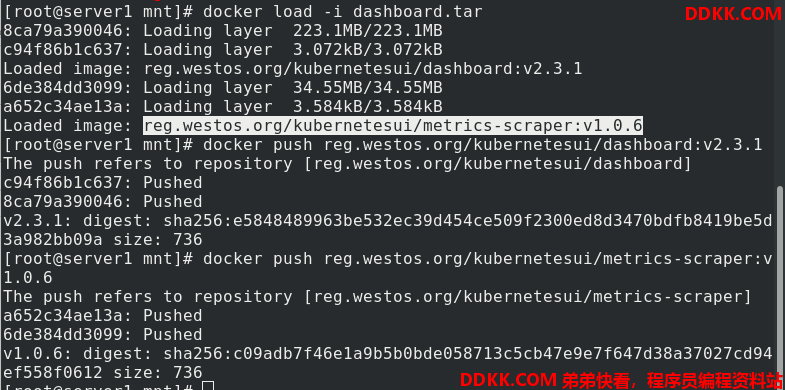

导入镜像,上传镜像到仓库中

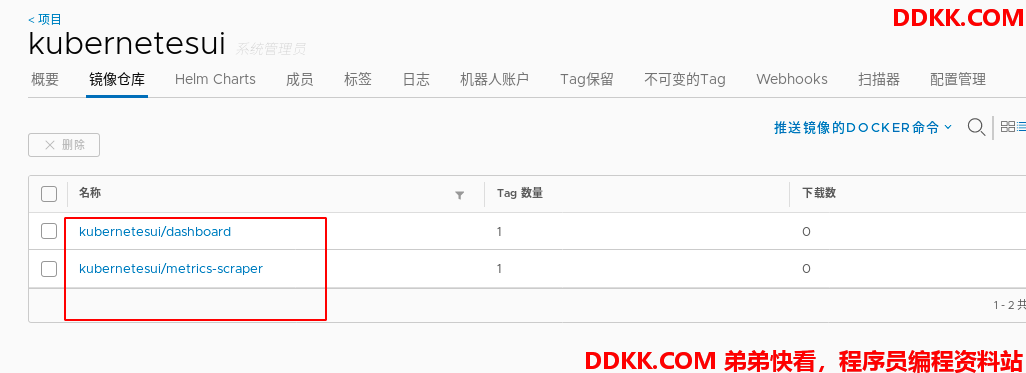

成功上传到仓库

下载部署文件地址:https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-rc5/aio/deploy/recommended.yaml

mkdir dashboard
mv recommended.yaml kubernetes-dashboard/
cd kubernetes-dashboard/

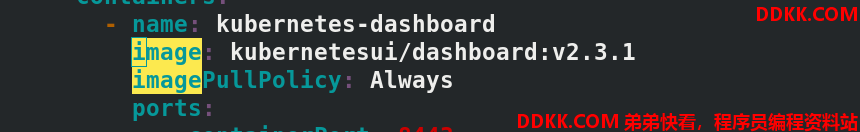

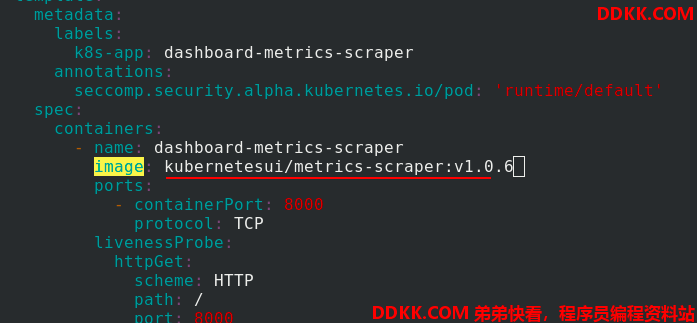

修改recommended.yaml文件,把镜像路径修改正确

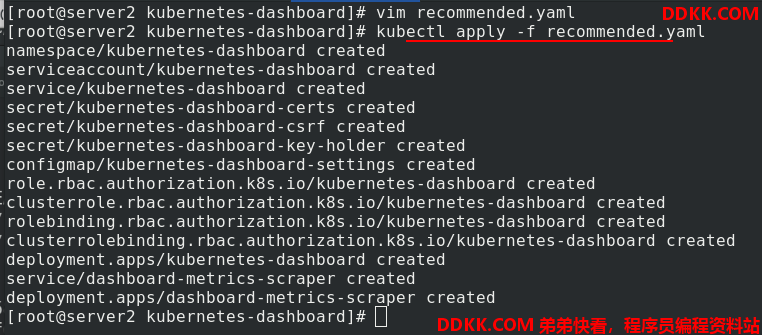

应用recommended.yaml文件

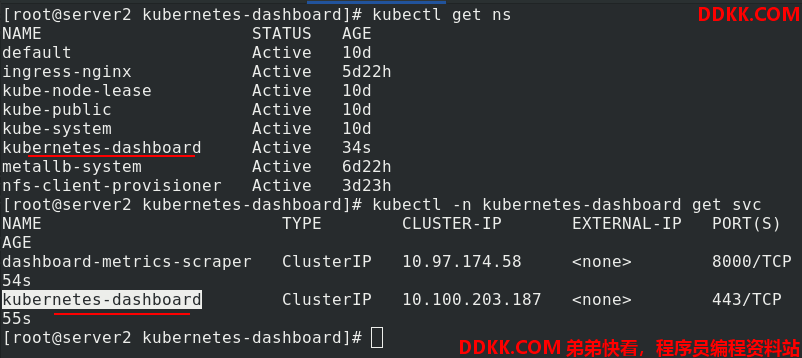

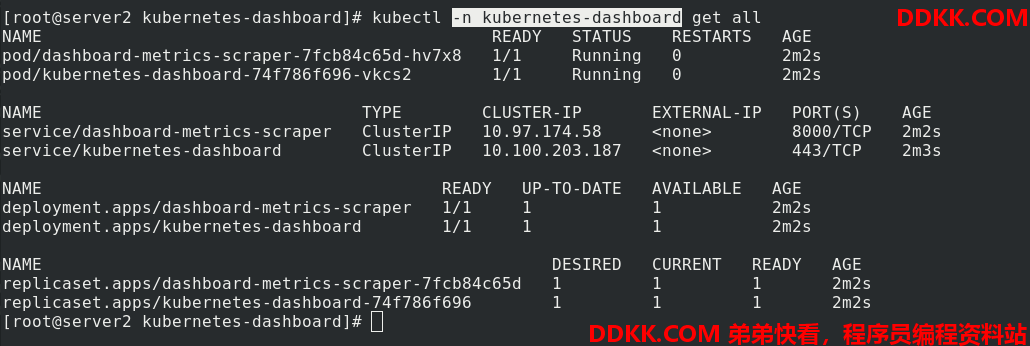

产生了新的命名空间和服务

产生了新的pod,新的控制器

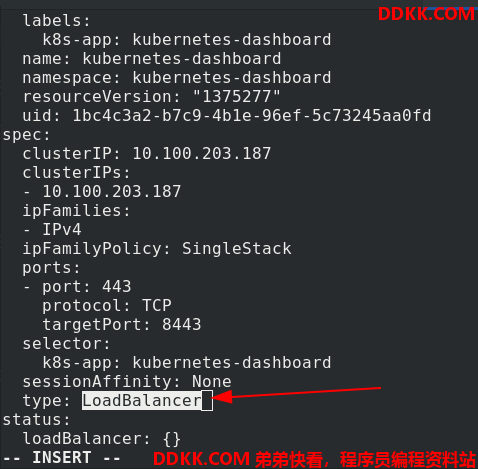

kubectl -n kubernetes-dashboard edit svc kubernetes-dashboard

开放服务的端口,用LoadBalancer方式,以便外部访问

成功修改

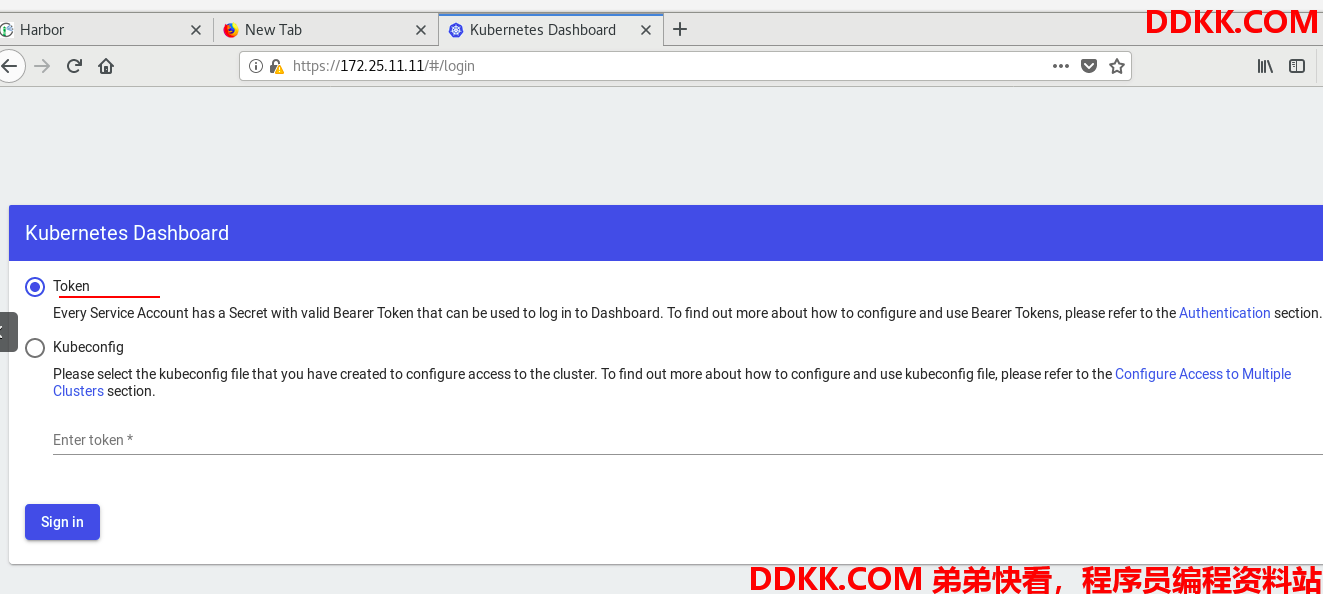

根据暴露的ip网页访问,网页测试:https://172.25.11.11,发现需要输入token才能认证

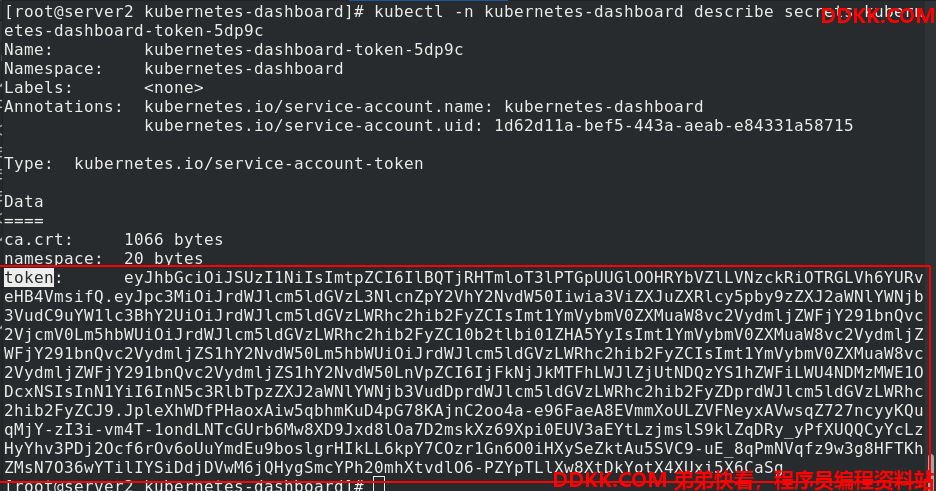

查看kubernetes-dashboard命名空间内的secrets,找到token

查看详细信息,把token复制,粘贴到网页中

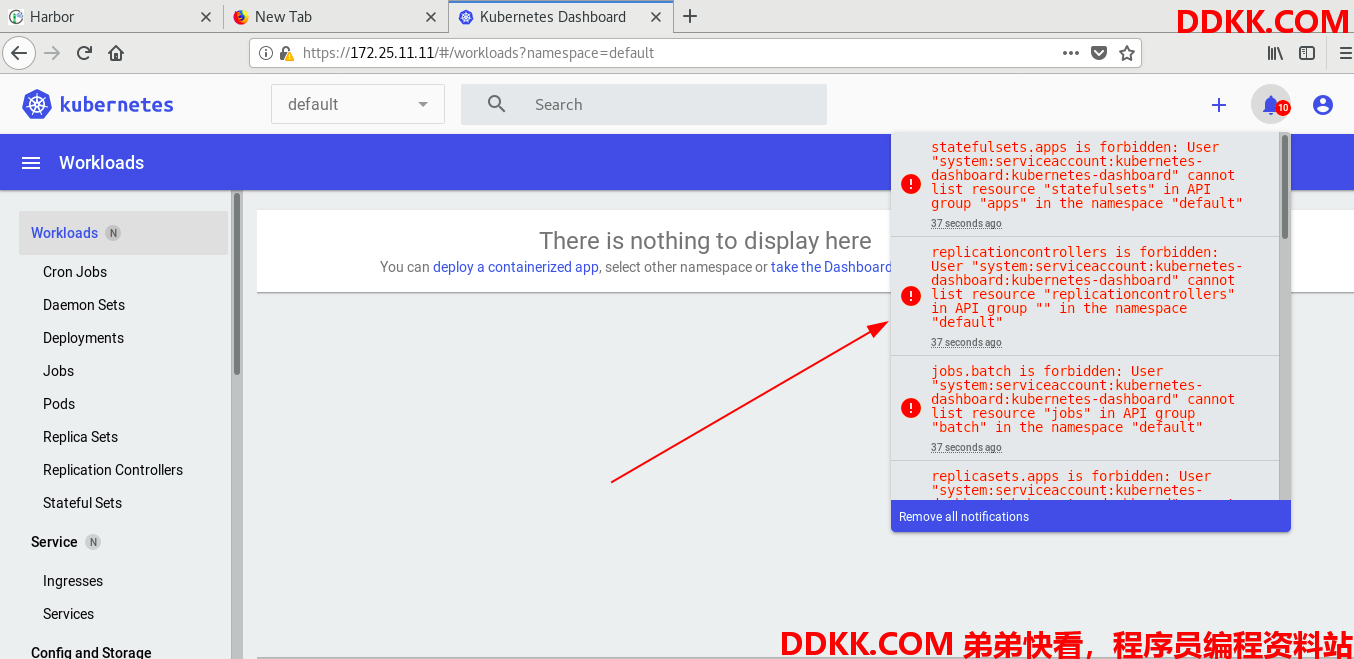

成功进入,但是有报错信息,

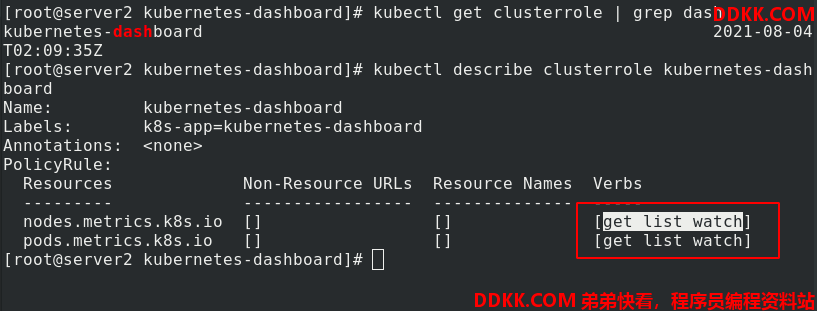

这是因为kubernetes-dashboard这个全局角色中写的权限只有读,不可以写

默认dashboard对集群没有操作权限,需要授权

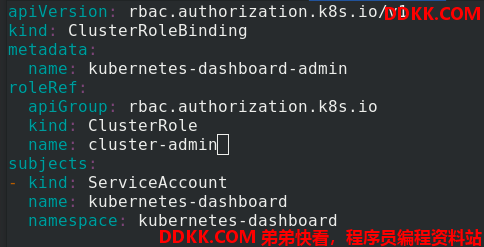

编辑rbac.yaml文件

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding		%全局角色绑定
metadata:
  name: kubernetes-dashboard-admin
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin			%权限使用的是以前创建的cluster-admin,在里面有读写权限
subjects:
- kind: ServiceAccount
  name: kubernetes-dashboard	%作用对象是kubernetes-dashboard
  namespace: kubernetes-dashboard

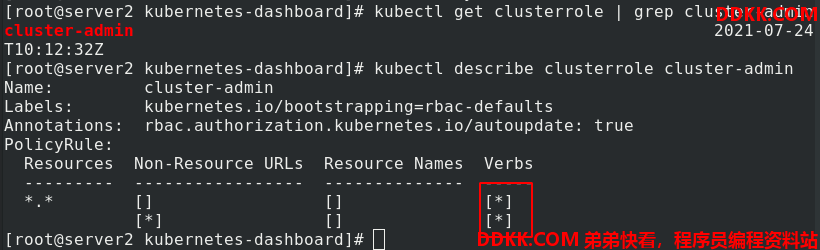

kubectl apply -f rbac.yaml应用 rbac.yaml文件,可以看到权限是*,表示全开

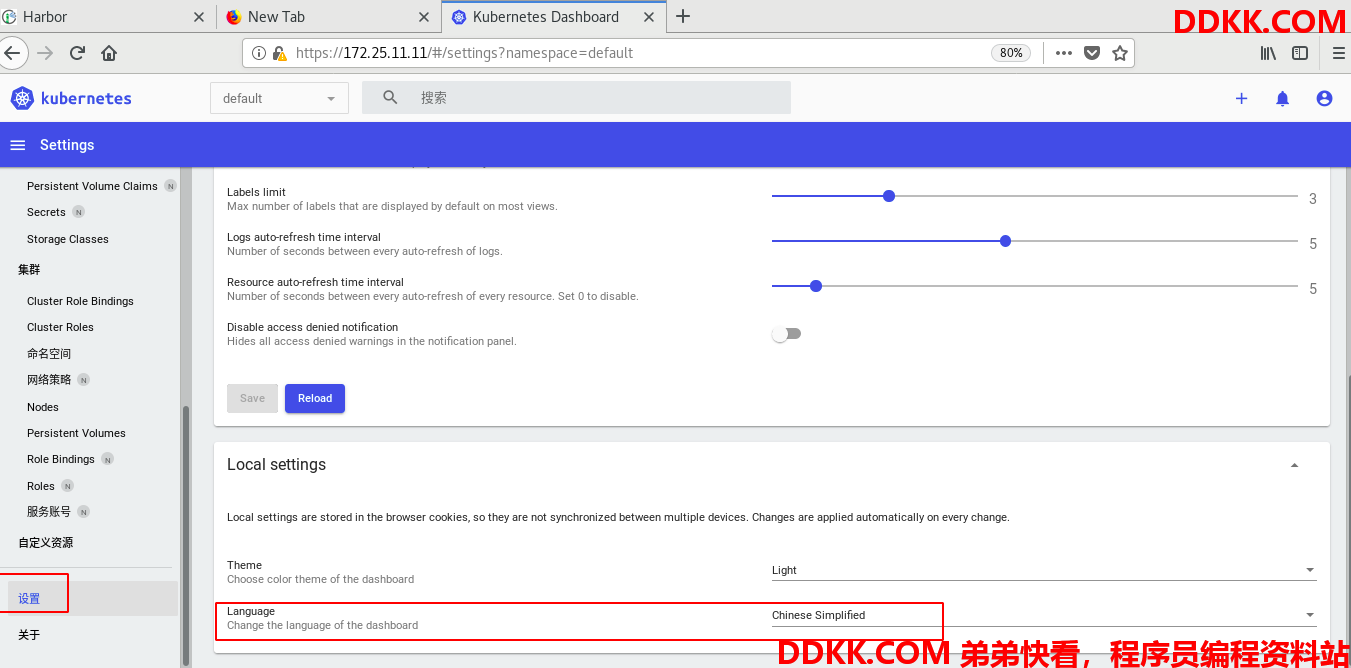

现在网页就没有报错了,并且可以切换为中文

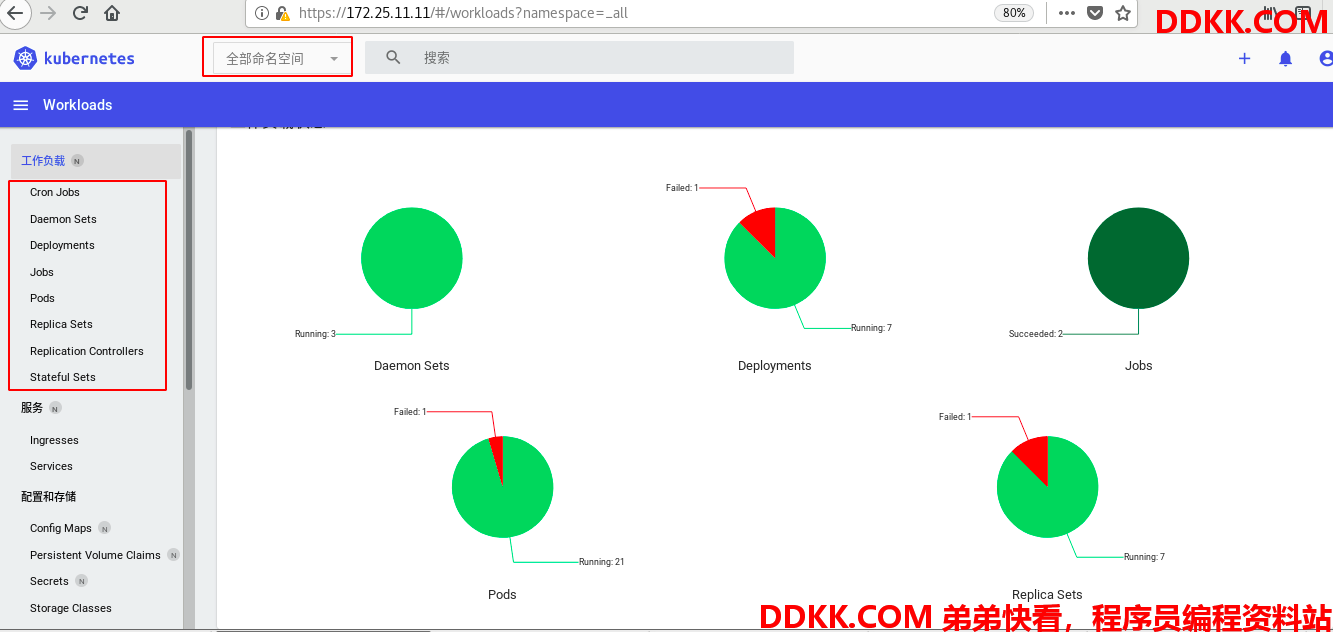

可以选择命名空间,查看pod、控制器、服务、cm、secrets等状态

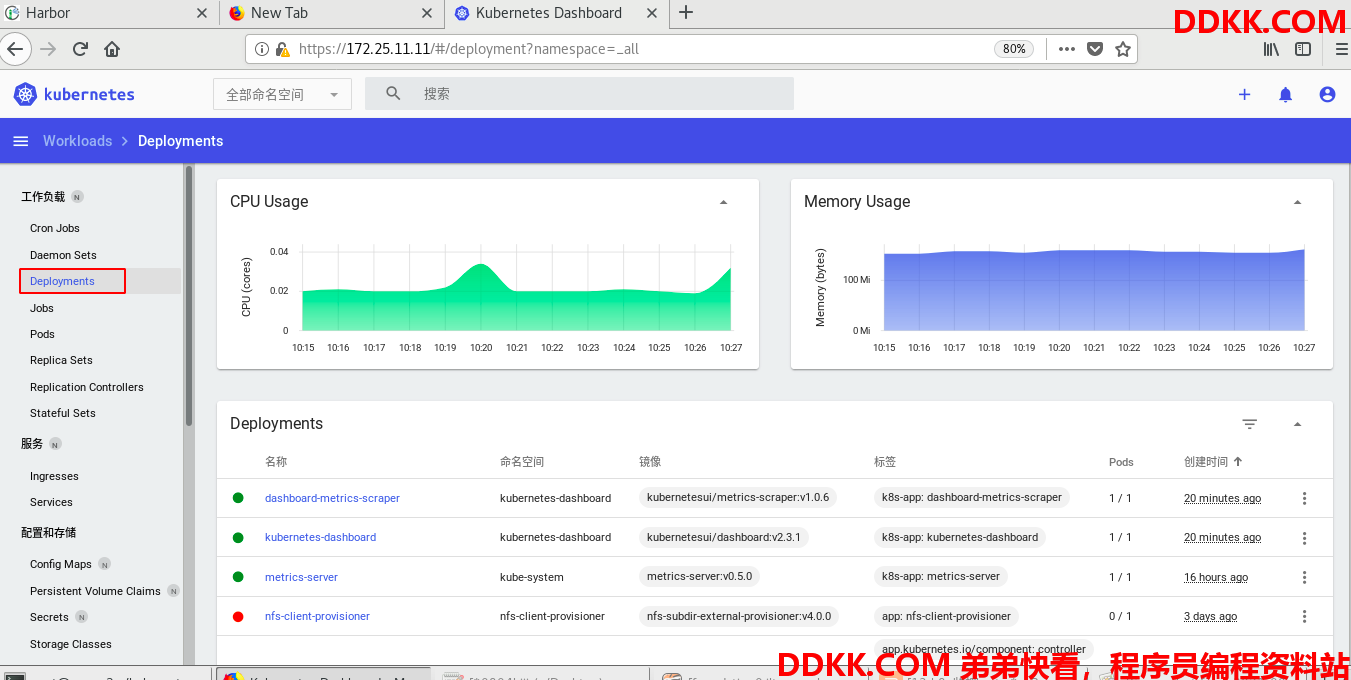

查看控制器状态


4、Dashboard图形化控制k8s

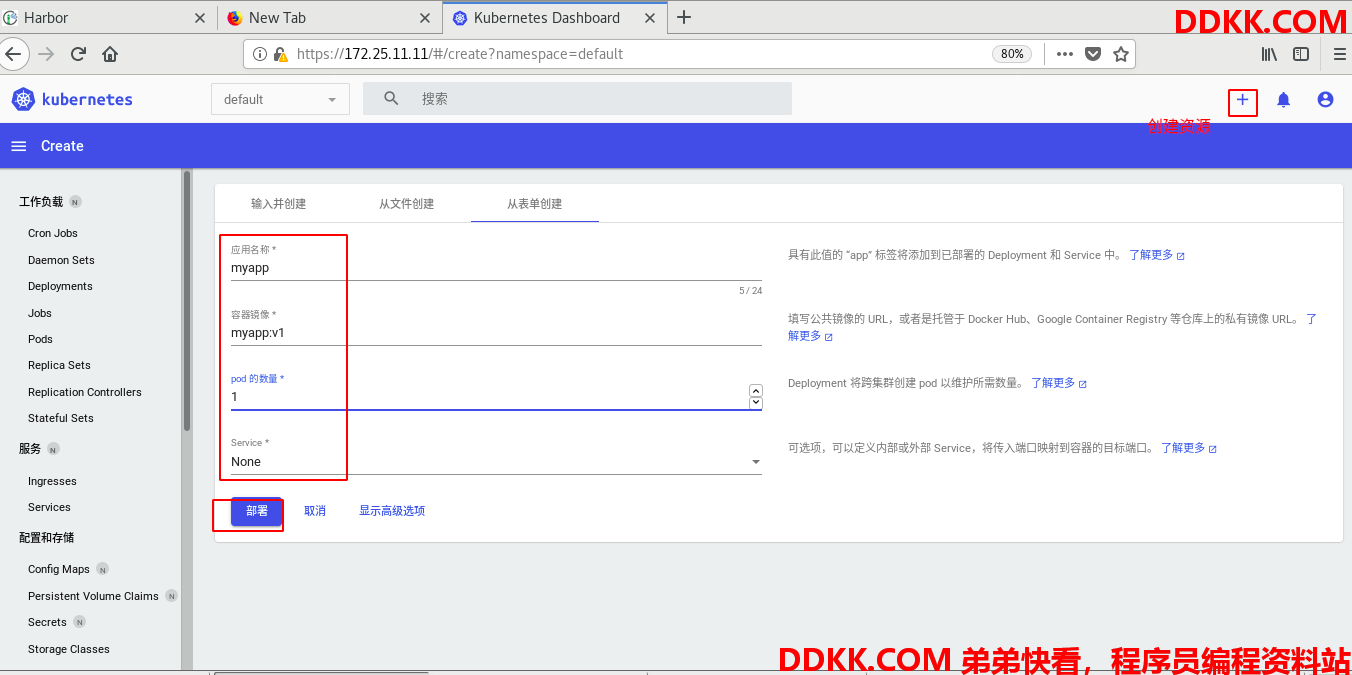

使用图形化创建一个控制器

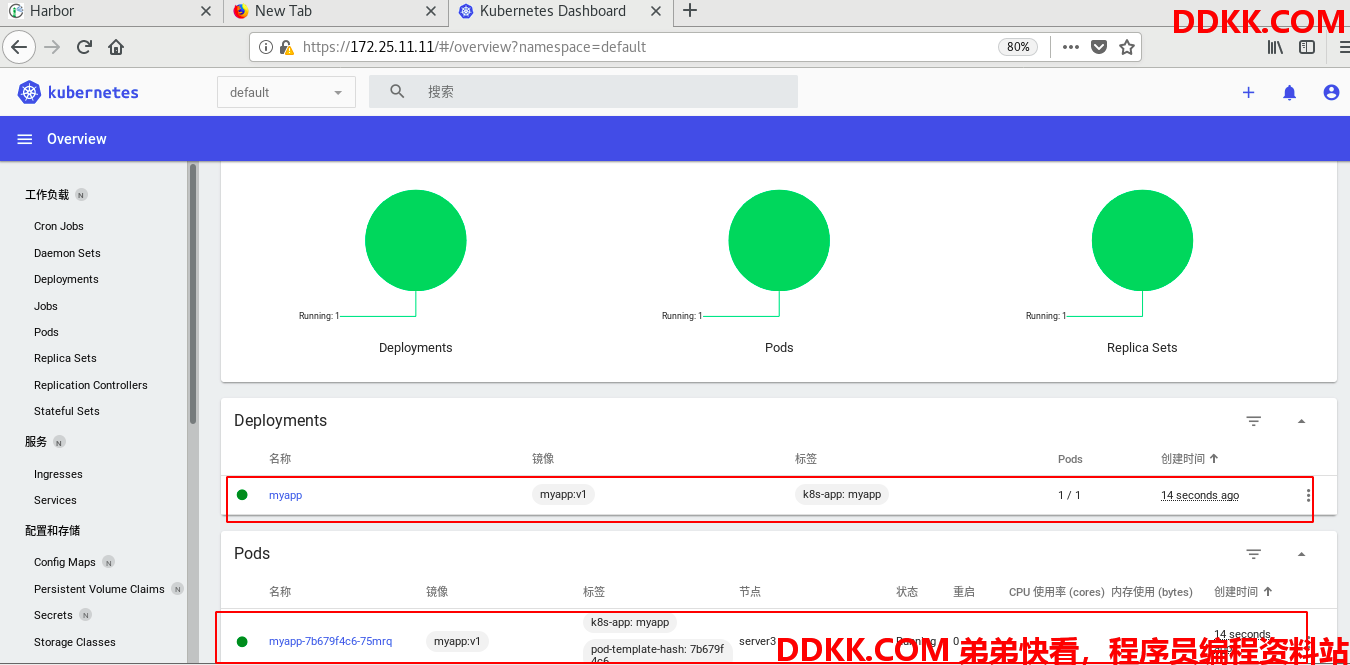

成功创建

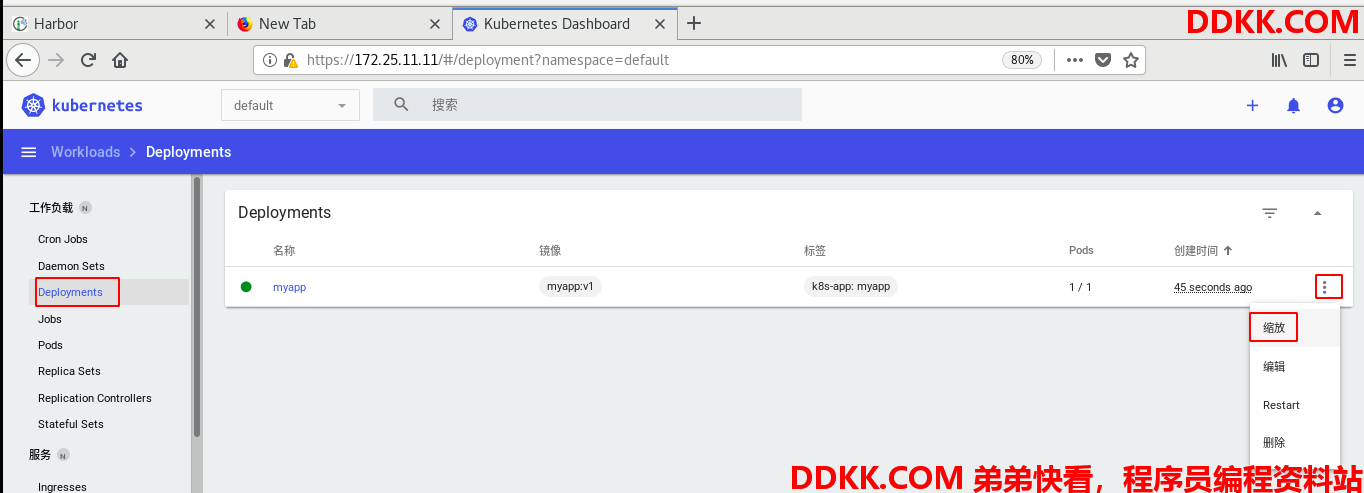

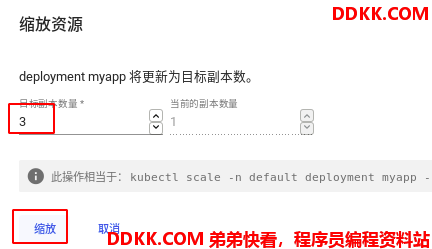

缩放也很方便

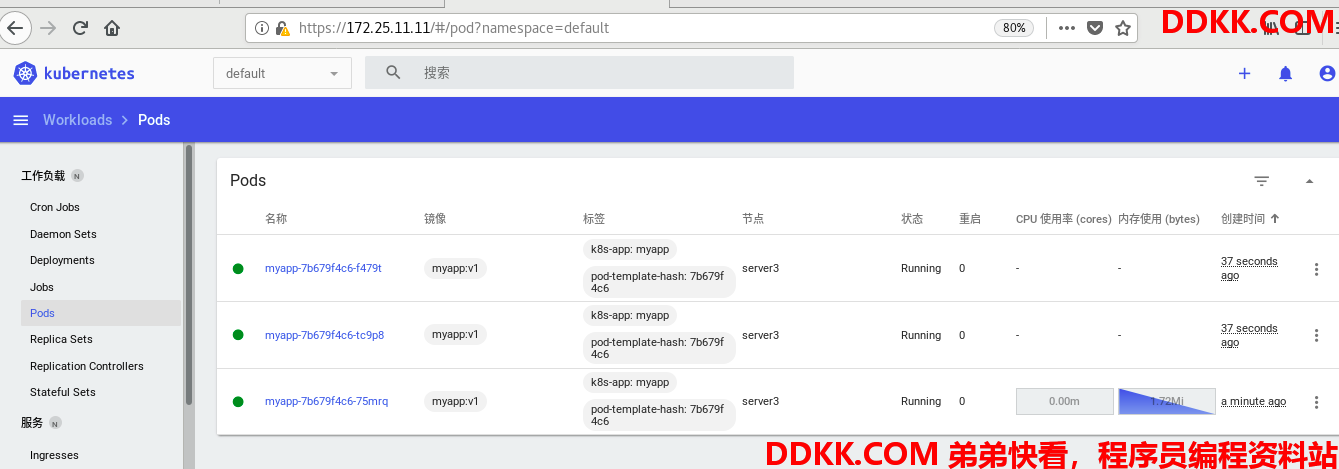

扩容到三个副本

成功

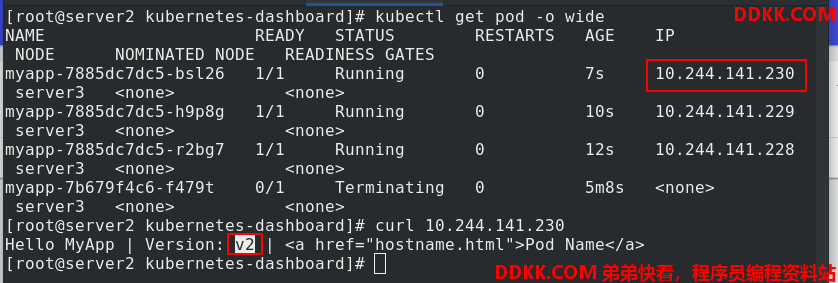

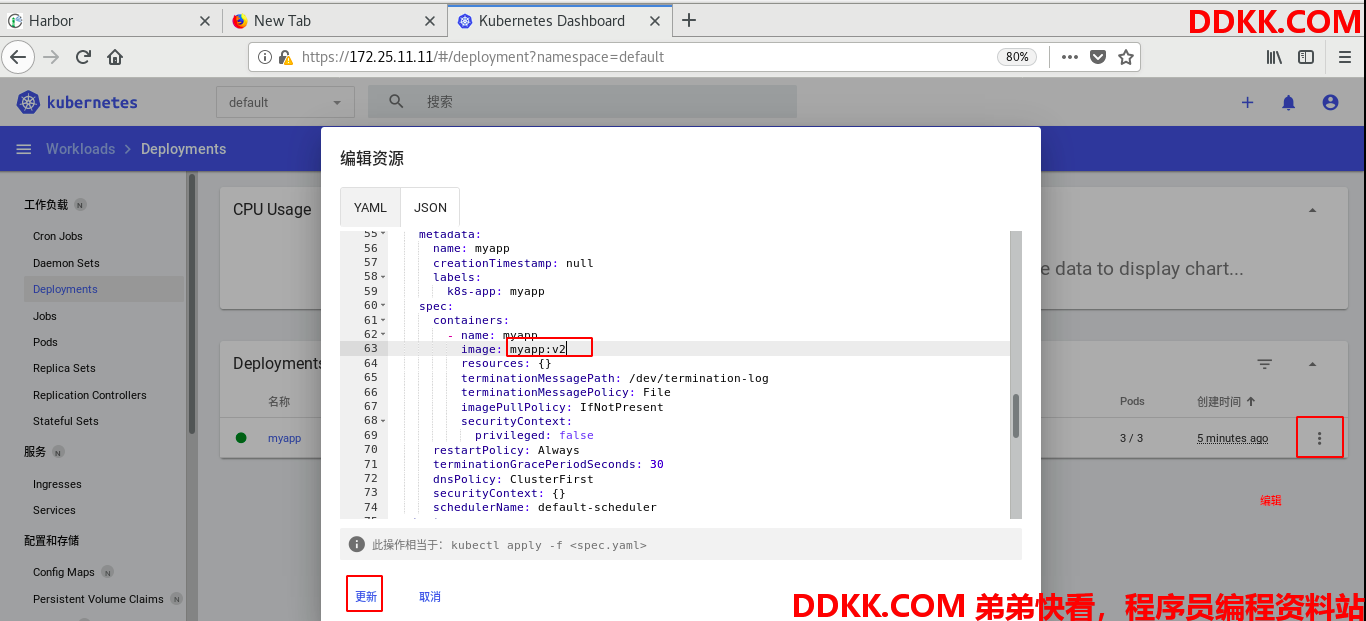

也可以更新镜像,从v1换为v2

测试修改成功
