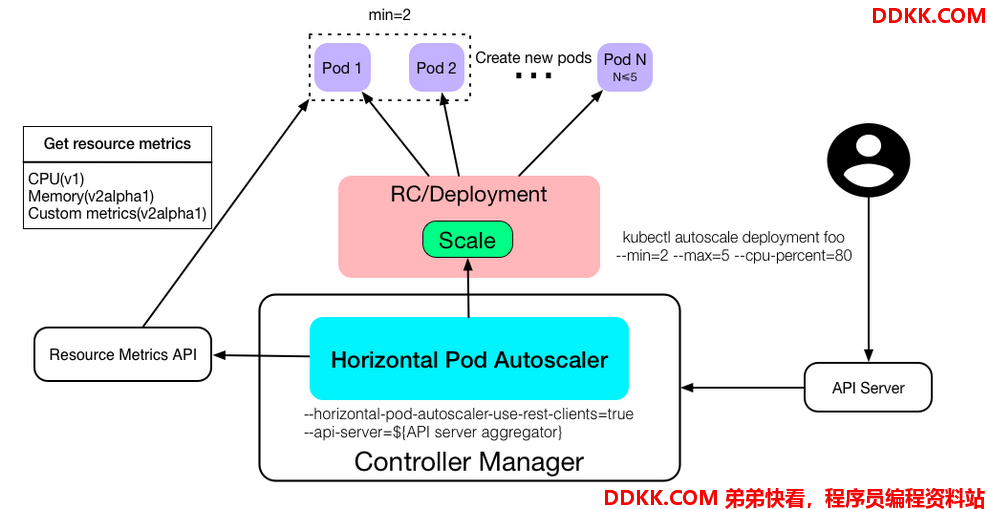

1、什么是HPA?

应用的资源使用率通常都有高峰和低谷的时候,如何削峰填谷,提高集群的整体资源利用率,让service中的Pod个数根据利用情况自动调整呢?这就有赖于HPA(Horizontal Pod Autoscaling)即使Pod水平自动缩放。

Horizontal Pod Autoscaling仅适用于Deployment控制器和ReplicaSet控制器,在V1版本中仅支持根据Pod的CPU利用率扩容与缩容,在v2版本中,支持根据内存和cpu利用率扩容与缩容。HPA需要与metrics配合使用,metrics负责监控cpu和mem数据,然后提供给HPA,HPA根据使用情况自动扩容与缩容。metrics默认只能用cpu和mem两个指标(系统负载),其他监控指标(访问量等等)需要第三方给数据,比如普罗米修斯。

HPA伸缩过程:

  • 收集HPA控制下所有Pod最近的cpu使用情况(CPU utilization)
  • 对比在扩容条件里记录的cpu限额(CPUUtilization)
  • 调整实例数(必须要满足不超过最大/最小实例数)
  • 每隔30s做一次自动扩容的判断
  • CPU utilization的计算方法是用cpu usage(最近一分钟的平均值,通过metrics可以直接获取到)除以cpu request(这里cpu request就是我们在创建容器时制定的cpu使用核心数)得到一个平均值,这个平均值可以理解为:平均每个Pod CPU核心的使用占比。

HPA进行伸缩算法:

  • 计算公式:TargetNumOfPods = ceil(sum(CurrentPodsCPUUtilization) / Target)
  • ceil()表示取大于或等于某数的最近一个整数
  • 每次扩容后冷却3分钟才能再次进行扩容,而缩容则要等5分钟后。
  • 当前Pod Cpu使用率与目标使用率接近时,不会触发扩容或缩容:
  • 触发条件:avg(CurrentPodsConsumption) / Target >1.1 或<0.9

2、HPA部署----cpu

官网文档:https://kubernetes.io/zh/docs/tasks/run-application/horizontal-pod-autoscale-walkthrough/

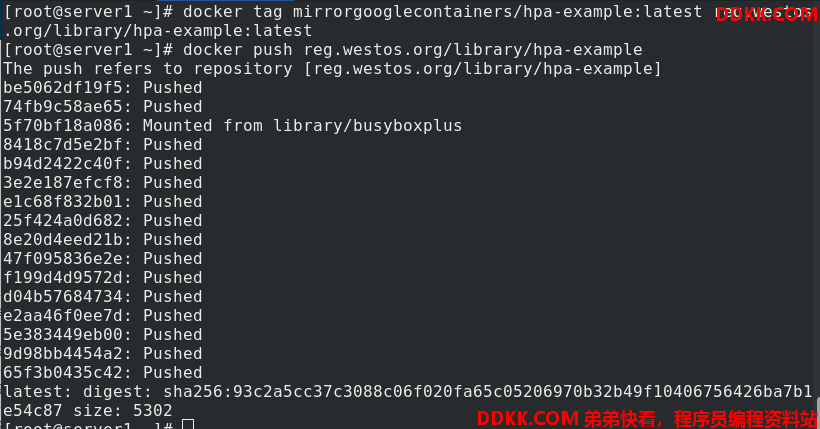

准备镜像,上传到仓库

创建目录hpa,进入


编辑deploy.yaml 文件

apiVersion: apps/v1
kind: Deployment		%创建Deployment控制器
metadata:
  name: php-apache
spec:
  selector:
    matchLabels:
      run: php-apache
  replicas: 1			%副本数为1
  template:
    metadata:
      labels:
        run: php-apache
    spec:
      containers:
      - name: php-apache
        image: hpa-example		镜像是hpa-example
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: 500m			%cpu上限0.5
          requests:
            cpu: 200m			%cpu下限0.2
---
apiVersion: v1
kind: Service					%创建svc
metadata:
  name: php-apache
  labels:
    run: php-apache
spec:
  ports:
  - port: 80
  selector:
    run: php-apache

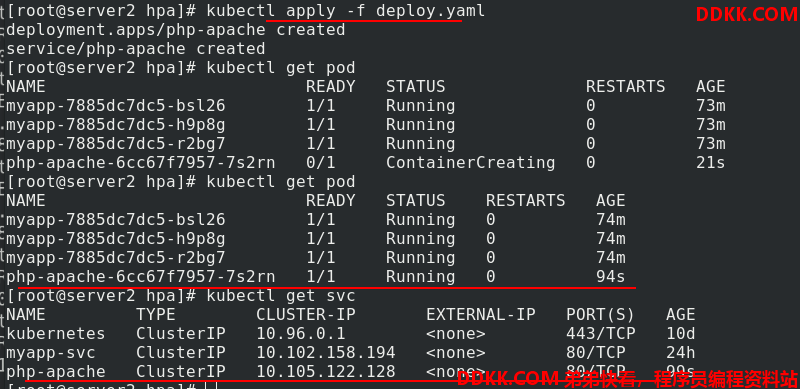

应用deploy.yaml 文件,创建pod和svc

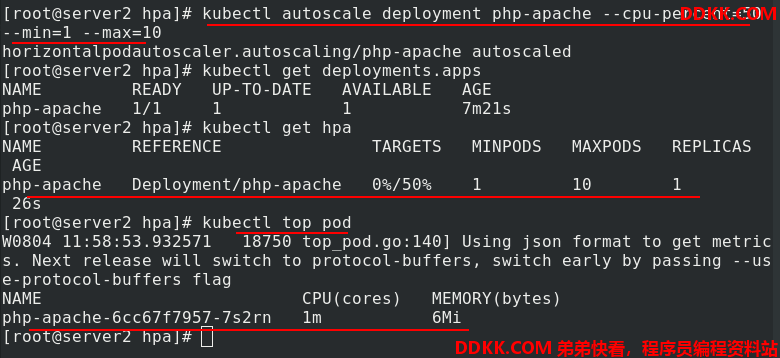

[root@server2 hpa]# kubectl autoscale deployment php-apache --cpu-percent=50 --min=1 --max=10
	%设定HPA控制器,名字叫php-apache,cpu目标使用率是百分之五十,副本最小个数为1,最大个数为10

查看pod的cpu使用情况

接下来压力测试,看hpa是否生效,HPA 将增加或者减少 Pod 副本的数量来保持所有 Pod 的平均 CPU 利用率在 50% 左右。

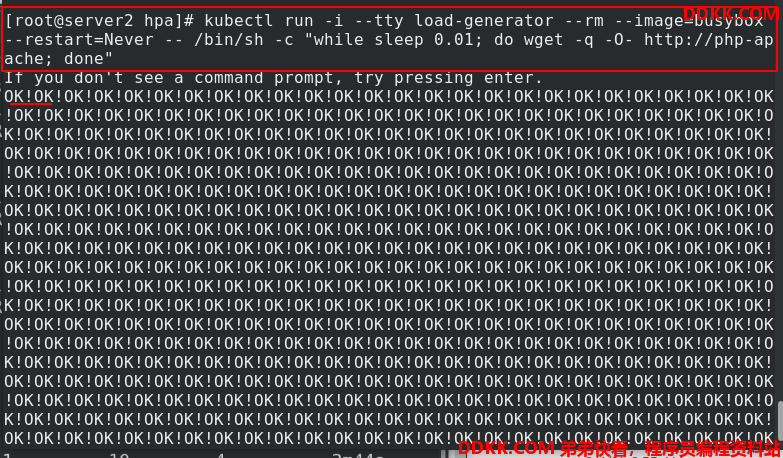

[root@server2 hpa]# kubectl run -i --tty load-generator --rm --image=busybox --restart=Never -- /bin/sh -c "while sleep 0.01; do wget -q -O- http://php-apache; done"
	%每0.01秒访问一次php-apache服务,模拟增加php-apache服务的负荷

成功访问一次,出现一个OK!

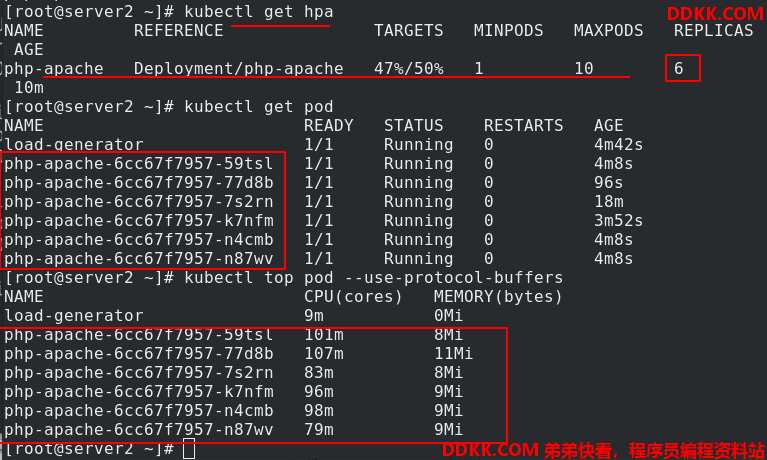

另外开启一个窗口查看,由于cpu使用率的上升,hpa自动把副本数量提升到6个

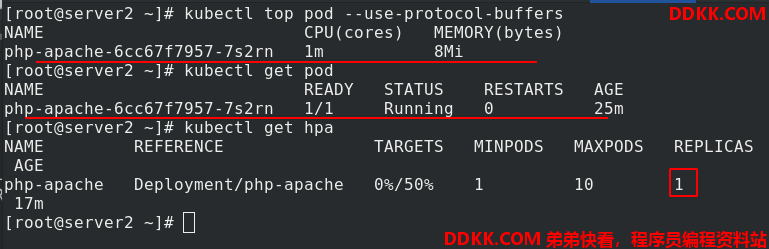

现在取消压力测试,大约五分钟过后,副本数量恢复为1。hpa的机制是扩容很迅速,缩容很慢,原因是压力上来了,需要马上扩容,才能应对压力,等压力小了,不能马上缩容,防止压力再次上升,不能及时应对。


3、HPA部署----cpu+mem

想要同时监测cpu和mem,v1版本的hpa不能满足,需要使用v2版本,下面不再使用命令的方式,使用yaml文件的格式生成hpa

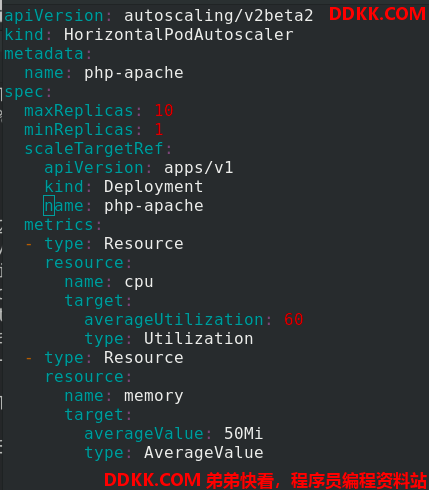

编辑hpa-v2.yaml 文件

apiVersion: autoscaling/v2beta2
kind: HorizontalPodAutoscaler	%类型是HPA
metadata:
  name: php-apache
spec:
  maxReplicas: 10				%最大副本数10
  minReplicas: 1				%最小副本数1
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: php-apache
  metrics:
  - type: Resource
    resource:
      name: cpu
      target:
        averageUtilization: 60	%cpu目标使用率是百分之六十
        type: Utilization
  - type: Resource
    resource:
      name: memory
      target:
        averageValue: 50Mi		%mem目标使用大小是50M
        type: AverageValue

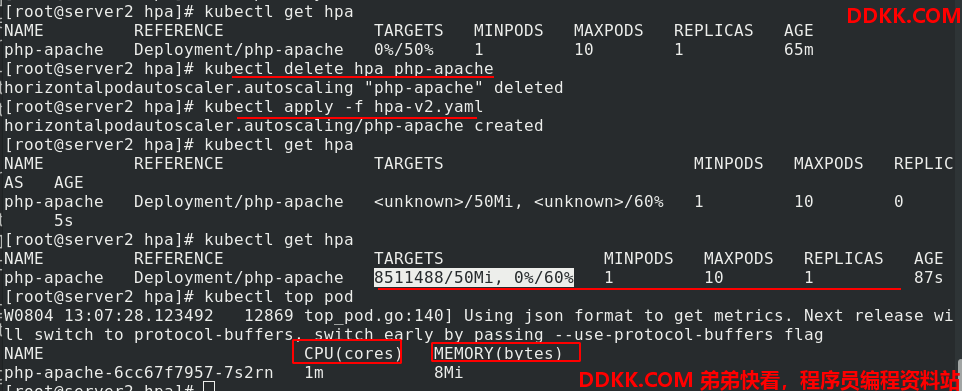

删除之前的v1版本,应用hpa-v2.yaml 文件产生v2版本的hpa。查看

可以类似上面执行压力测试,这里不再赘述
