31、Angular 4 教程 - 统计图表G2

G2是蚂蚁金服下的一款开源可视化的前端组件库,使用G2可以很简单地根据数据创建出统计图表,这篇文章中会使用简单的例子来创建一个柱状图,用于显示某一星期七天不断出现的bug数目。

安装g2

从版本3开始,data-set进行了分离,简单的方式可以不直接使用data-set,可以不必安装@antv/data-set,这篇文章便没有安装data-set

liumiaocn:ng6demo liumiao$ npm install @antv/g2 --save
npm WARN ajv-keywords@3.2.0 requires a peer of ajv@^6.0.0 but none is installed. You must install peer dependencies yourself.

+ @antv/g2@3.2.6
added 38 packages in 10.817s
lium

安装data-set: npm install @antv/data-set –save

引入方式

npminstall之后,在angular中可以使用如下方式引入G2

import G2 from '@antv/g2/build/g2';

使用方式

画出一个柱状图的代码如下:

  drawBarChart() {
    const data = [
      { weekday: 'Mon', bugnum: 100 },
      { weekday: 'Tue', bugnum: 120 },
      { weekday: 'Wed', bugnum: 130 },
      { weekday: 'Thu', bugnum: 160 },
      { weekday: 'Fri', bugnum: 150 },
      { weekday: 'Sat', bugnum: 190 },
      { weekday: 'Sun', bugnum: 210 }
    ];
    const chart = new G2.Chart({
      container: 'g2_c1',
      width : 900,
      height : 500
    });

    chart.source(data);
    chart.interval().position('weekday*bugnum').color('weekday');
    chart.render();
  }

代码说明:
从代码中可以看出x轴设定为weekday,y轴为bugnum。数据可以通过一个json格式的数组来提供,而为了显示则需要创建一个指定长宽的container,这个容器的名称非常重要,在页面上会直接使用此id进行关联。
另外,与数据的关联通过source函数
图形的渲染和显示通过render函数来实现

html页面

html中只需要添加一个div,通过id与ts文件中创建和render的图形进行关联。

<div id="g2_c1"></div>

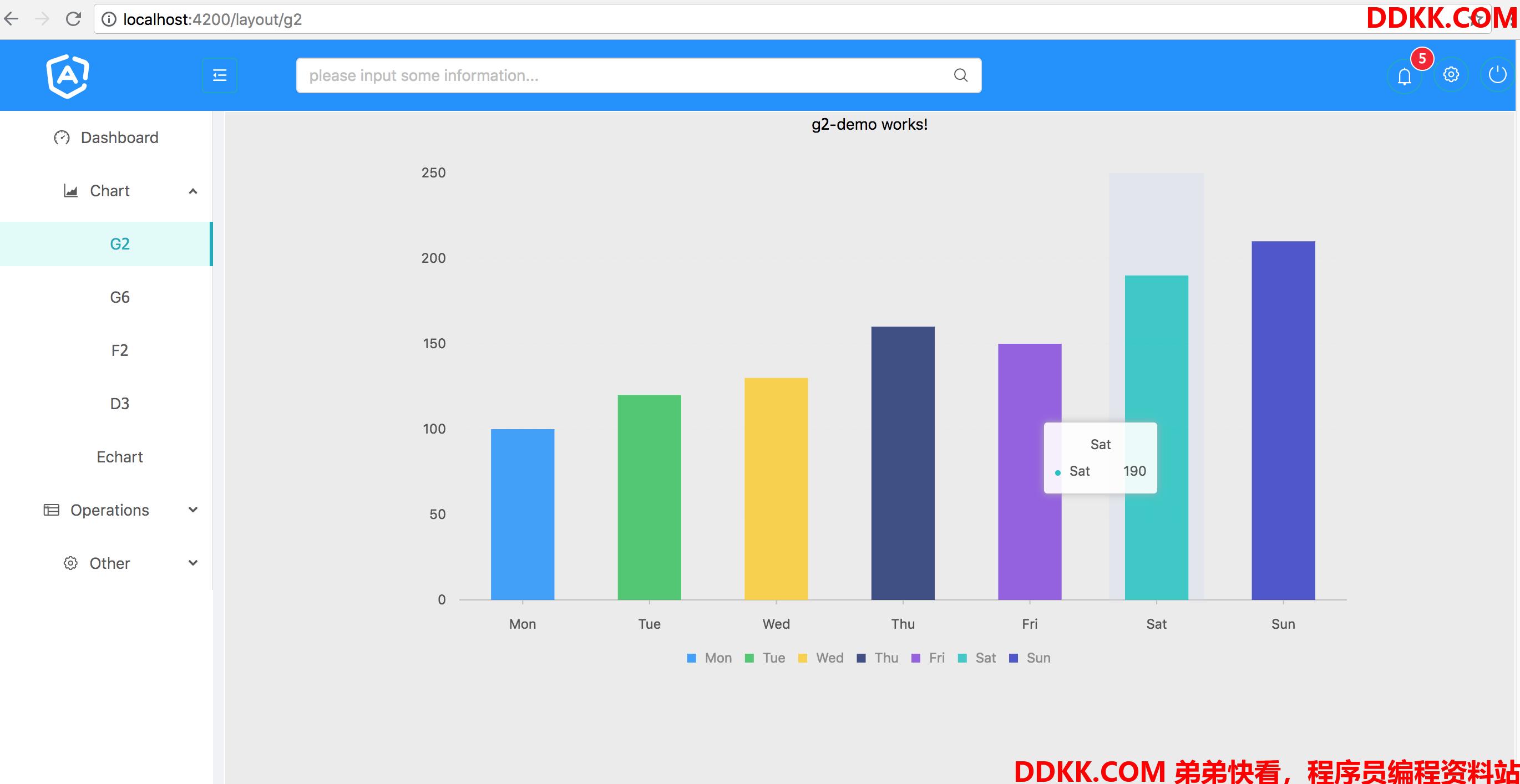

显示结果



关闭反馈

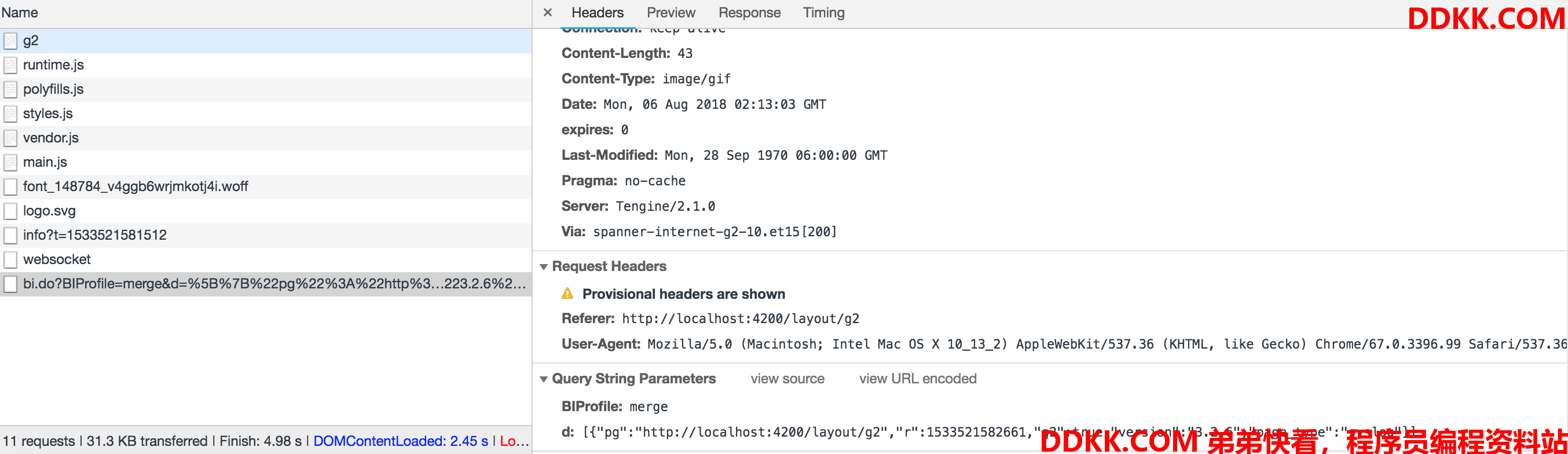

由于此组件缺省会光明正大地收集统计信息:向https://kcart.alipay.com/web/bi.do发送诸如如下信息,其实也就是用户在使用哪个版本的信息而已。

{"pg":"http://localhost:4200/layout/g2","r":1533521582661,"g2":true,"version":"3.2.6","page_type":"syslog"}



如果不希望从自己的应用程序出现奇怪的信息发送,可以用G2.track(false)进行关闭:

  ngOnInit() {
    if (typeof G2 !== 'undefined') {
      G2.track(false);
    }
    this.drawBarChart();
  }
