11、分布式事务 Seata 教程 - Seata1.4.2之AT模式执行流程解析

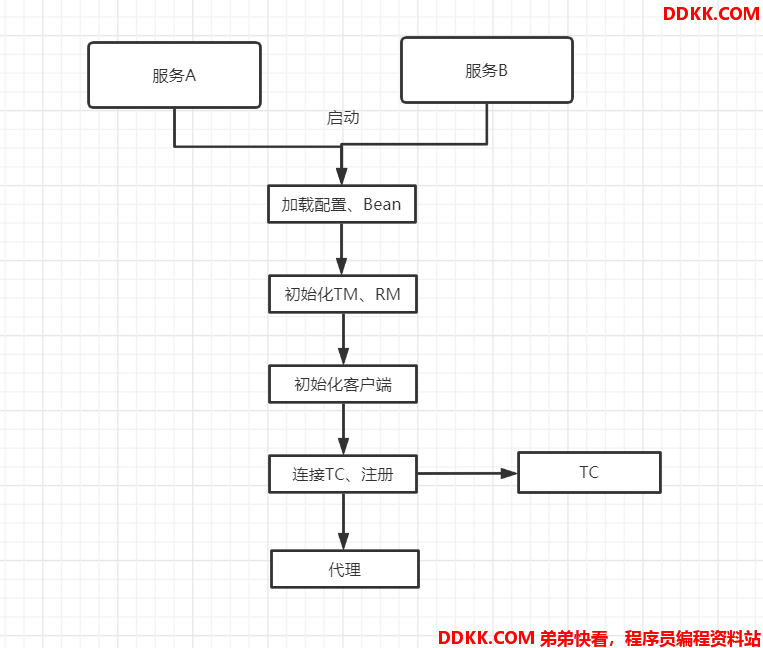

启动阶段

1、 自动加载各种Bean及配置信息;



2、 初始化TM(事务管理器);



3、 初始化RM(资源管理器);

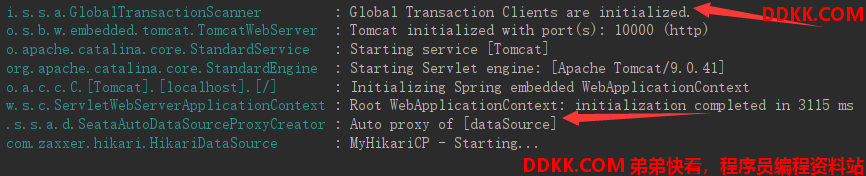

4、 初始化分布式事务客户端完成,代理数据源;

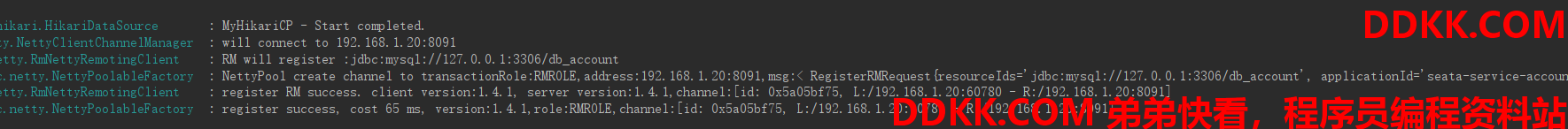

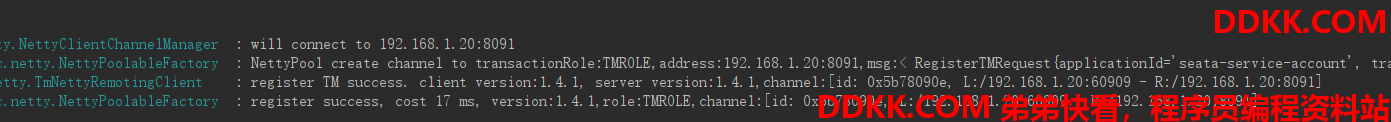

5、 连接TC(seata服务端),注册RM;



6、 连接TC(seata服务端),注册TM;



7、 扫描并动态代理开启了分布式事务的Bean;

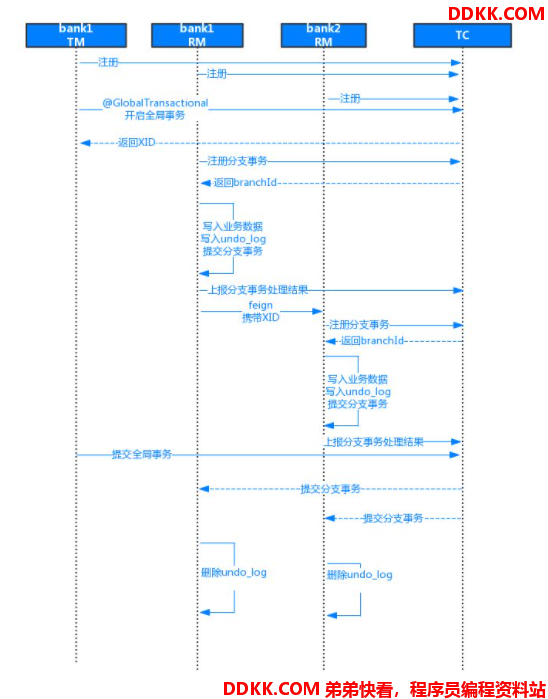

执行阶段

1. 一阶段TM 开启全局事务

使用了@GlobalTransactional注解标识的方式执行时,因为进行了动态代理,会进入到拦截器GlobalTransactionalInterceptor

@GlobalTransactional(rollbackFor = Throwable.class, timeoutMills = 300000)

拦截器会获取到当前执行的类、方法、@GlobalTransactional注解的属性。

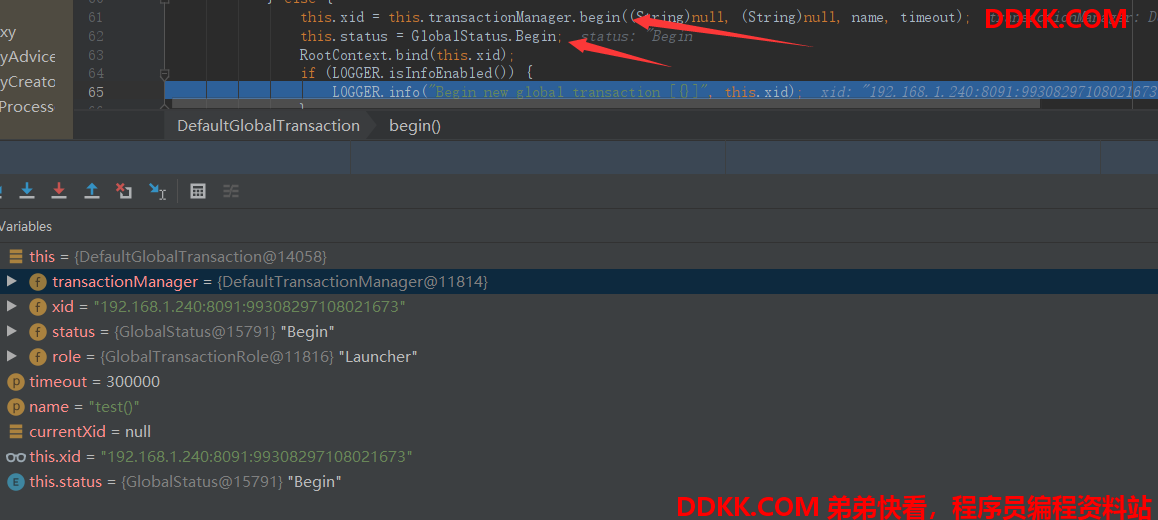

接着事务管理器TM 会开启全局事务,和seata 服务端进行通信,获取到全局事务xid并绑定到当前线程RootContext中,标记事务状态为开始。

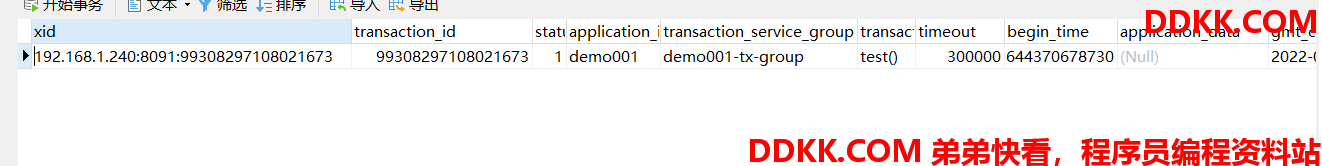

此时在global_table 表中会插入一条全局事务信息。



2. 一阶段 TM 执行本地事务

开启全局事务后,进入到本地执行方法,执行业务逻辑。

因为Seata 对数据源进行了代理,所以在SQL 执行时,会进入到代理的PreparedStatement(PreparedStatementProxy),首先解析得到 SQL 的类型(UPDATE),表(product),条件(where name = ‘TXC’)等相关的信息。

接着进入到ExecuteTemplate,如果是SELECT操作,则不处理直接执行,其他操作(INSERT、UPDATE、DELETE、SELECT_FOR_UPDATE)会创建不同的SQL执行器。

比如UPDATE操作 会创建UpdateExecutor执行器,执行器在执行方法时,会构建前后镜像,比如以下SQL语句:

# 修改当前账户的余额
UPDATE account_tbl  SET user_id=?,money=?  WHERE id=?

构建前置镜像时,会通过主键,查询当前数据更新前的状态。

SELECT id, user_id, money FROM account_tbl WHERE id = ? FOR UPDATE

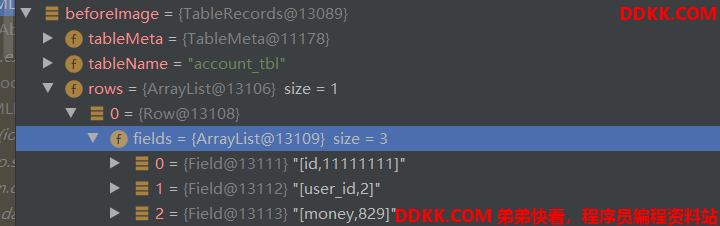

前置镜像记录了更新前该记录的各个字段及对应的值。



前置镜像构建以后,执行正常业务操作,然后构建后置镜像,记录了更新后该记录的各个字段及对应的值。



接着会创建一个全局锁、undo_log回滚日志,全局锁创建时,以表名+主键名为Key(eg:account_tbl:11111111),undo_log对应的实体类为SQLUndoLog,都创建成功之后,RM 资源管理器会进行分支事务注册。

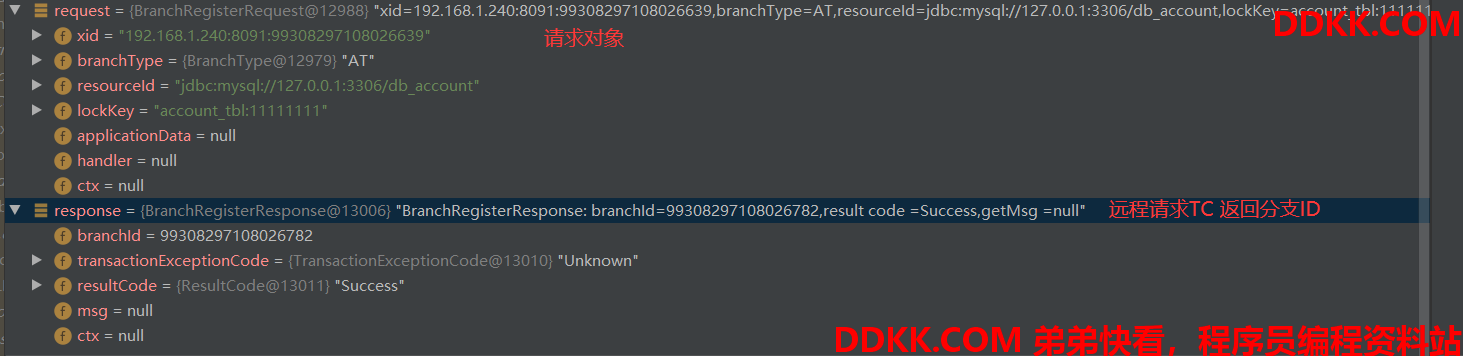

依然是远程请求TC进行分支事务注册。



在远程注册分支事务时,TC 会创建分支事务对象BranchSession,并尝试获取当前记录的全局锁,在查询lock_table时没有数据,这是会插入一条全局锁数据。

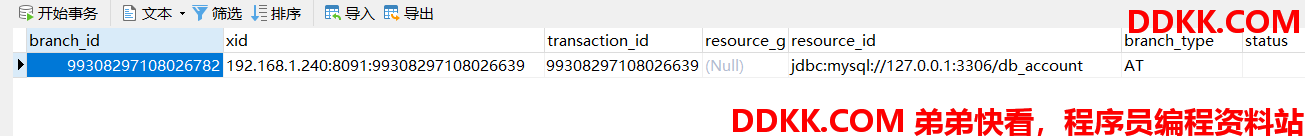

注册后,TC 会在branch_table 表中插入一条分支事务信息。

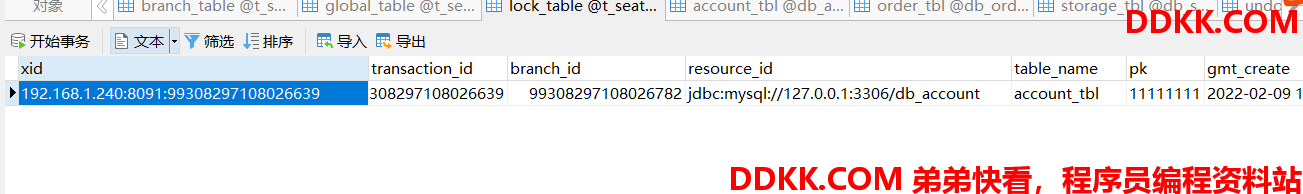

在lock_table表中插入一条全局锁信息。



分支事务和全局锁插入成功后,分支事务调用 UndoLog 管理器,在当前本地数据库的undo_log 表中,插入一条回滚日志记录。



3. 一阶段 执行远程分支事务

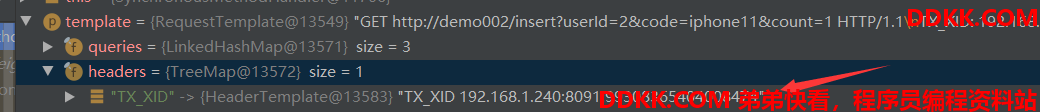

因为使用的是spring-cloud-starter-alibaba-seata,自带了Feign 远程传递xid 的支持,在发起Feign 远程请求时,可以看到将xid 塞入了消息头中。

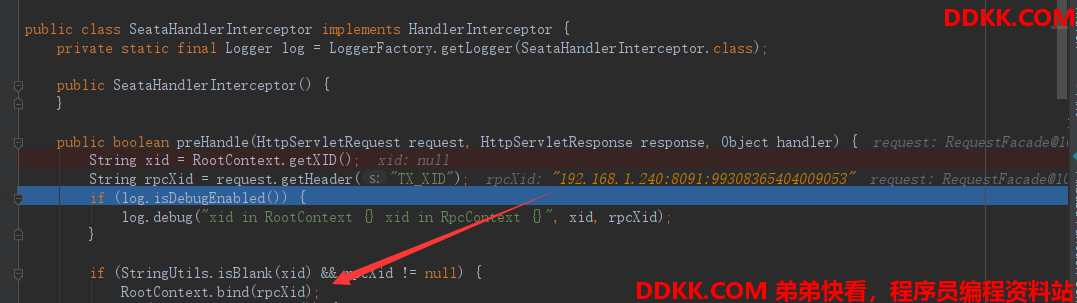

在被调用方,spring-cloud-starter-alibaba-seata也提供了支持,使用Spring MVC 中的HandlerInterceptor将消息头中的TX_XID绑定到RootContext中。


和之前一样,远程的分支事务,执行时因为远程这个方法是没有@GlobalTransactional注解的,所以不会进入到拦截器,但是代理了数据源,所以在执行SQL 时,还是会进入到代理的Executor中。

执行SQL 时,发现存在xid ,则表明这是一个分布式事务,则会进行分支事务注册处理,之后和第二步一样。

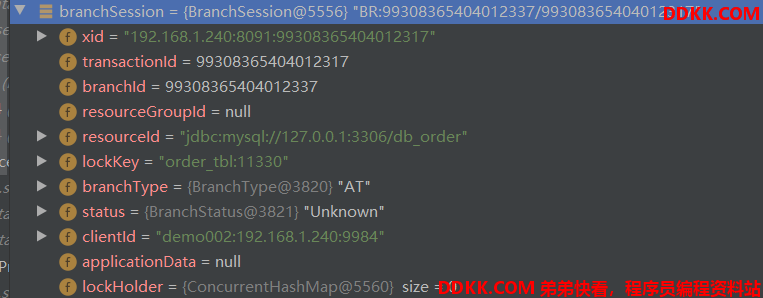

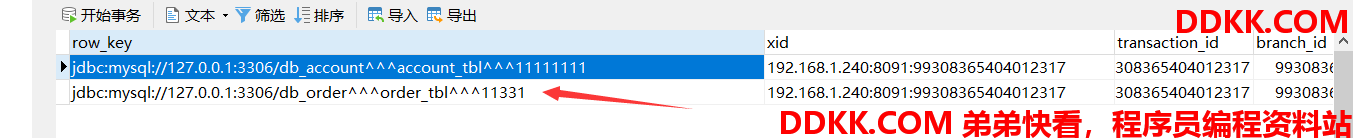

调用TC 注册分支事务时,TC 会查询数据库表中全局事务信息,创建分支事务,可以看到被调用方也生成了当前操作记录的全局锁。

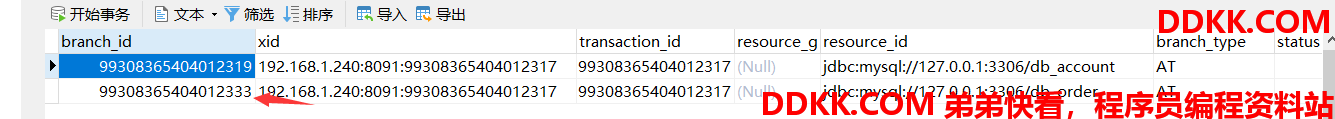

最后,该远程服务也在TC 数据库中存储了自己的分支事务信息和全局锁信息。



4. 二阶段-提交

TM事务管理器负责开始全局事务、提交或回滚全局事务。所以二阶段提交和回滚都是由发起全局事务的那个服务负责的,也是就使用了@GlobalTransactional注解的服务。

二阶段的核心代码在TransactionalTemplate类中:

                    try {


                    	// 执行业务逻辑
                        rs = business.execute();
                    } catch (Throwable var17) {


                        ex = var17;
                        // 发生异常,全局回滚
                        this.completeTransactionAfterThrowing(txInfo, tx, var17);
                        throw var17;
                    }
					// 无异常,全局提交
                    this.commitTransaction(tx);
                    ex = rs;
                    return ex;

没有异常,会进行全局提交,这里有个配置参数client.tm.commitRetryCount,提交重试次数,提交时依然是调用TC 服务端,提交失败,会重试默认5次。

TC收到TM全局提交请求后,会删除分支事务全局锁记录,开启提交事件发送请求到各分支事务,各分支收到 TC 的分支提交请求,把请求放入一个异步任务的队列中,马上返回提交成功的结果给 TC。异步任务阶段的分支提交请求将异步和批量地删除相应 UNDO LOG 记录。

5. 二阶段-回滚

TM所在服务发起远程调用发生异常时,会向TC 发送回滚请求,大致流程和全局提交一致。

各个分支事务收到 TC 的分支回滚请求,开启一个本地事务,执行如下操作。

  • 通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录。
  • 数据校验:拿 UNDO LOG 中的后镜与当前数据进行比较,如果有不同,说明数据被当前全局事务之外的动作做了修改。
  • 根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句:
    update product set name = ‘TXC’ where id = 1;
  • 提交本地事务。并把本地事务的执行结果(即分支事务回滚的结果)上报给 TC。
