06、Flink深入:Flink安装部署之Flink On Yarn模式

1. 原理

1.1. 为什么使用Flink On Yarn

在实际开发中,使用Flink时,更多的使用方式是Flink On Yarn模式,原因如下:

  • Yarn的资源可以按需使用,提高集群的资源利用率
  • Yarn的任务有优先级,根据优先级运行作业
  • 基于Yarn调度系统,能够自动化地处理各个角色的 Failover(容错)
  • JobManager 进程和 TaskManager 进程都由 Yarn NodeManager 监控
  • 如果 JobManager 进程异常退出,则 Yarn ResourceManager 会重新调度 JobManager 到其他机器
  • 如果 TaskManager 进程异常退出,JobManager 会收到消息并重新向 Yarn ResourceManager 申请资源,重新启动 TaskManager

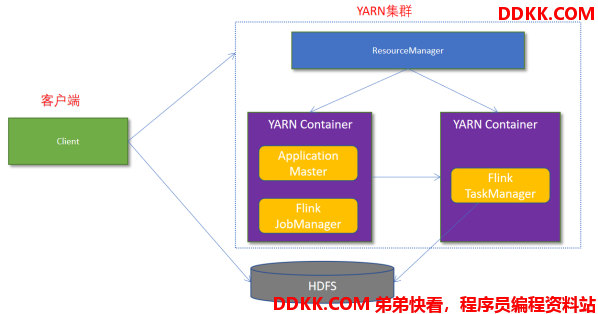

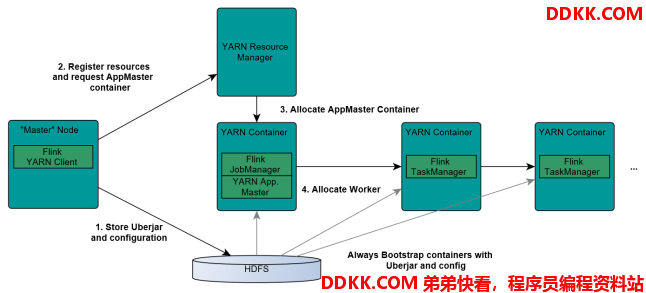

1.2. Flink如何和Yarn进行交互





  • Client上传jar包和配置文件到HDFS集群上
  • Client向Yarn ResourceManager提交任务并申请资源
  • ResourceManager分配Container资源并启动ApplicationMaster,然后AppMaster加载Flink的Jar包和配置构建环境,启动JobManager,JobManager和ApplicationMaster运行在同一个container上。一旦他们被成功启动,AppMaster就知道JobManager的地址(AM它自己所在的机器)。它就会为TaskManager生成一个新的Flink配置文件(他们就可以连接到JobManager)。这个配置文件也被上传到HDFS上。此外,AppMaster容器也提供了Flink的web服务接口。YARN所分配的所有端口都是临时端口,这允许用户并行执行多个Flink
  • ApplicationMaster向ResourceManager申请工作资源,NodeManager加载Flink的Jar包和配置构建环境并启动TaskManager
  • TaskManager启动后向JobManager发送心跳包,并等待JobManager向其分配任务

1.3. 两种方式

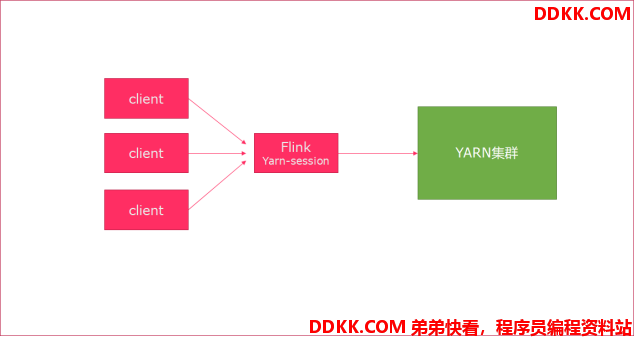

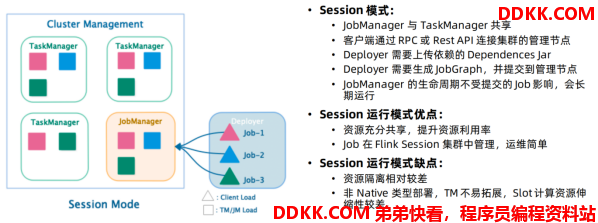

Session模式





特点:需要事先申请资源,启动JobManager和TaskManger

优点:不需要每次递交作业申请资源,而是使用已经申请好的资源,从而提高执行效率

缺点:作业执行完成以后,资源不会被释放,因此一直会占用系统资源

应用场景:适合作业递交比较频繁的场景,小作业比较多的场景

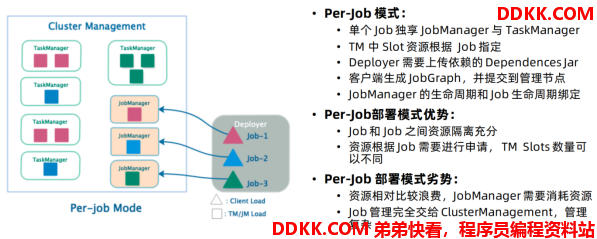

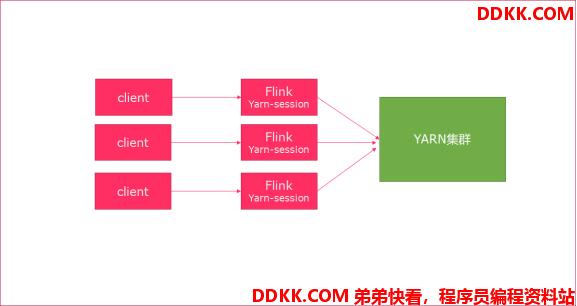

Per-Job模式





特点:每次递交作业都需要申请一次资源

优点:作业运行完成,资源会立刻被释放,不会一直占用系统资源

缺点:每次递交作业都需要申请资源,会影响执行效率,因为申请资源需要消耗时间

应用场景:适合作业比较少的场景、大作业的场景

2. 操作

2.1. 关闭yarn的内存检查

在yarn-site.xml文件中添加如下内容

vim/export/server/hadoop/etc/hadoop/yarn-site.xml

<!-- 关闭yarn内存检查 -->
<property>
<name>yarn.nodemanager.pmem-check-enabled</name>
    <value>false</value>
</property>
<property>
     <name>yarn.nodemanager.vmem-check-enabled</name>
     <value>false</value>
</property>

说明:

是否启动一个线程检查每个任务正使用的虚拟内存量,如果任务超出分配值,则直接将其杀掉,默认是true。

在这里面我们需要关闭,因为对于flink使用yarn模式下,很容易内存超标,这个时候yarn会自动杀掉job。

2.2. 同步

scp -r /export/server/hadoop/etc/hadoop/yarn-site.xml node2:/export/server/hadoop/etc/hadoop/yarn-site.xml
scp -r /export/server/hadoop/etc/hadoop/yarn-site.xml node3:/export/server/hadoop/etc/hadoop/yarn-site.xml

2.3. 重启yarn

/export/server/hadoop/sbin/stop-yarn.sh

/export/server/hadoop/sbin/start-yarn.sh

3. 测试

3.1. Session模式

yarn-session.sh(开辟资源) + flink run(提交任务)

步骤一:在yarn上启动一个Flink会话,node1上执行以下命令

/export/server/flink/bin/yarn-session.sh -n 2 -tm 800 -s 1 -d

说明:

申请2个CPU、1600M内存

# -n 表示申请2个容器,这里指的就是多少个taskmanager

# -tm 表示每个TaskManager的内存大小

# -s 表示每个TaskManager的slots数量

# -d 表示以后台程序方式运行

注意:

该警告不用管

WARN org.apache.hadoop.hdfs.DFSClient - Caught exception java.lang.InterruptedException

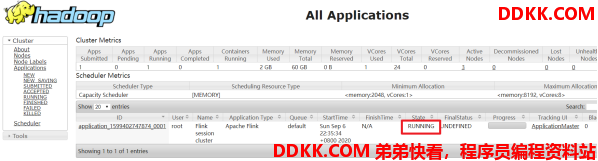

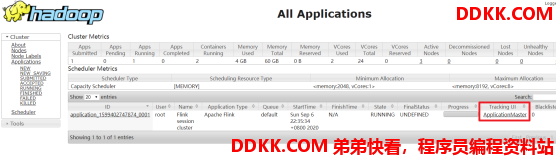

步骤二:查看UI界面

http://node1:8088/cluster



步骤三:使用flink run提交任务

/flink/bin/flink run /export/server/flink/examples/batch/WordCount.jar

运行完之后可以继续运行其他的小任务

run/export/server/flink/examples/batch/WordCount.jar

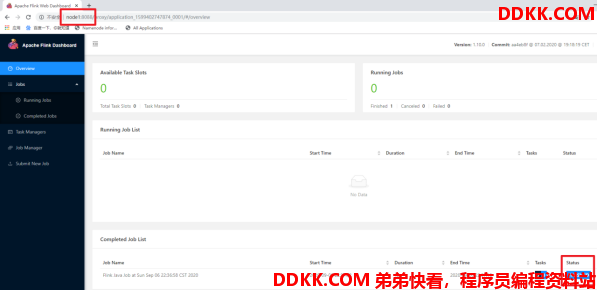

步骤四:通过上方的ApplicationMaster可以进入Flink的管理界面

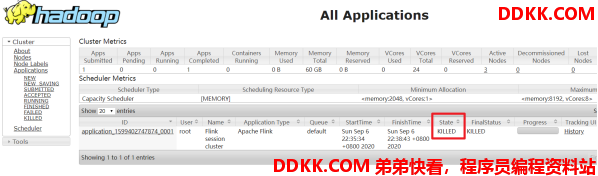

步骤五:关闭yarn-session

yarn application -kill application_1599402747874_0001



rm-rf /tmp/.yarn-properties-root

3.2. Per-Job分离模式

步骤一:直接提交job

/export/server/flink/bin/flink run -m yarn-cluster -yjm 1024 -ytm 1024 /export/server/flink/examples/batch/WordCount.jar

# -m jobmanager的地址

# -yjm 1024 指定jobmanager的内存信息

# -ytm 1024 指定taskmanager的内存信息

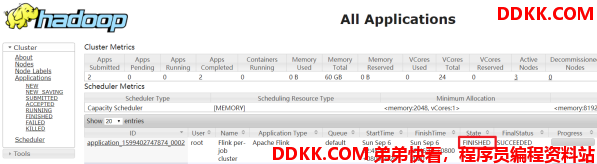

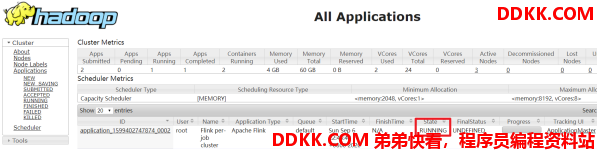

步骤二:查看UI界面

http://node1:8088/cluster





注意点

在之前版本中如果使用的是flink on yarn方式,想切换回standalone模式的话,如果报错需要删除:【/tmp/.yarn-properties-root】

rm-rf /tmp/.yarn-properties-root

因为默认查找当前yarn集群中已有的yarn-session信息中的jobmanager
