1. HDFS明文存储弊端

HDFS 中的数据会以 block 的形式保存在各台数据节点的本地磁盘中，但这些 block 都是明文的，如果在操作系统下，直接访问block所在的目录，通过Linux的cat命令是可以直接查看里面的内容的，而且是明文。

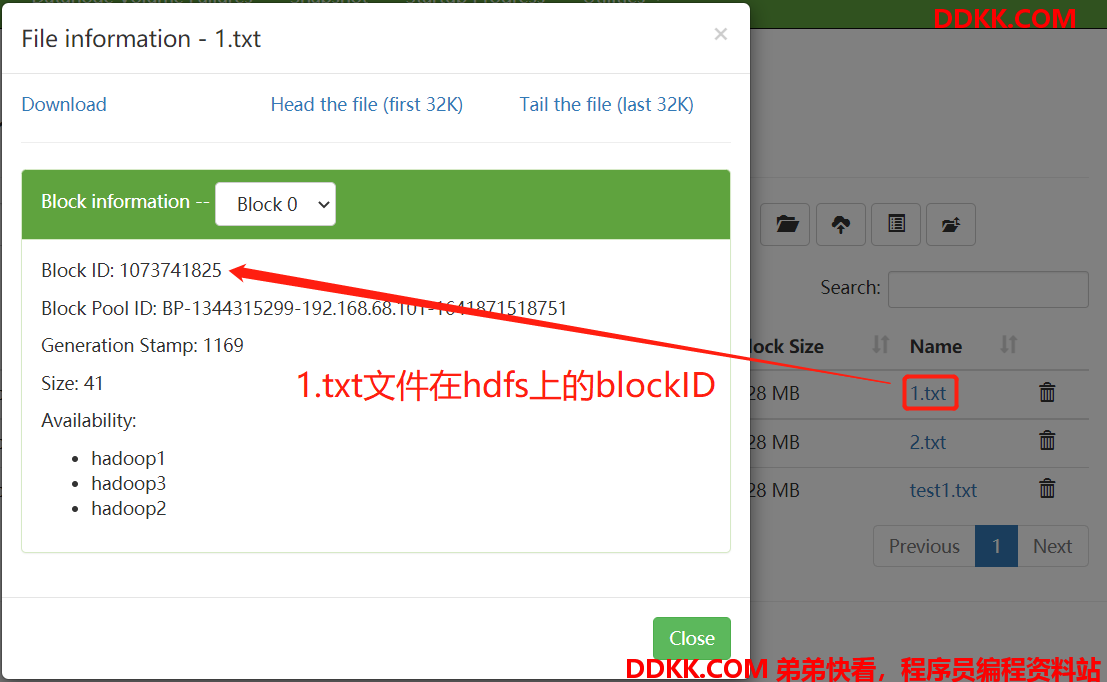

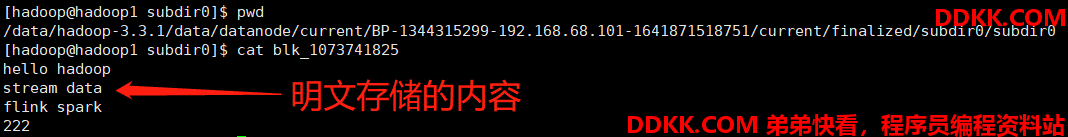

下面我们直接去 DataNode 本地存储 block 的目录，直接查看 block 内容：


2. 背景和应用

2.1 常见的加密层级

  • 应用层加密

  • 这是最安全也是最灵活的方式。加密内容最终由应用程序来控制，并且可以精确的反映用户的需求。但是，编写应用程序来实现加密一般都比较困难。

  • 数据库层加密

  • 类似于应用程序加密。大多数数据库厂商都提供某种形式的加密，但是可能会有性能问题，另外比如说索引没办法加密。

  • 文件系统层加密

  • 这种方式对性能影响不大，而且对应用程序是透明的，一般也比较容易实施。但是应用程序细粒度的要求策略，可能无法完全满足。

  • 磁盘层加密

  • 易于部署和高性能，但是相当不灵活，只能防止用户从物理层面盗窃数据。

HDFS 的透明加密属于数据库层和文件系统层的加密。拥有不错的性能，且对于现有的应用程序是透明的。HDFS 加密可以防止在文件系统或之下的攻击，也叫操作系统级别的攻击（OS-level attacks）。操作系统和磁盘只能与加密的数据进行交互，因为数据已经被 HDFS 加密了。

2.2 应用场景

数据加密对于全球许多政府，金融和监管机构都是强制性的，以满足隐私和其他安全要求。例如，卡支付行业已采用 “支付卡行业数据安全标准”（PCI DSS）来提高信息安全性。其他示例包括美国政府的《联邦信息安全管理法案》（FISMA）和《健康保险可移植性和责任法案》（HIPAA）提出的要求。加密存储在HDFS中的数据可以帮助您的组织遵守此类规定。

3. 透明加密介绍

HDFS透明加密（Transparent Encryption）支持端到端的透明加密，启用以后，对于一些需要加密的 HDFS 目录里的文件可以实现透明的加密和解密，而不需要修改用户的业务代码。端到端是指加密和解密只能通过客户端。对于加密区域里的文件，HDFS 保存的即是加密后的文件，文件加密的秘钥也是加密的。让非法用户即使从操作系统层面拷走文件，也是密文，没法查看。
HDFS 透明加密具有以下功能特点：

  • 只有 HDFS 客户端可以加密或解密数据。
  • 密钥管理在 HDFS 外部。HDFS 无法访问未加密的数据或加密密钥。HDFS 的管理和密钥的管理是独立的职责，由不同的用户角色（HDFS 管理员，密钥管理员）承担，从而确保没有单个用户可以不受限制地访问数据和密钥。
  • 操作系统和 HDFS 仅使用加密的 HDFS 数据进行交互，从而减轻了操作系统和文件系统级别的威胁。
  • HDFS 使用高级加密标准计数器模式（AES-CTR）加密算法。AES-CTR 支持 128 位加密密钥（默认），或者在安装 Java Cryptography Extension（JCE）无限强度 JCE 时支持 256 位加密密钥。

4. 透明加密关键概念和架构

4.1 加密区域和密钥

HDFS 的透明加密有一个新的概念，加密区域（the encryption zone）。加密区域是一个特殊的目录，写入文件的时候会被透明加密，读取文件的时候又会被透明解密。
当加密区域被创建时，都会有一个加密区域秘钥（EZ密钥，encryption zone key）与之对应，EZ 密钥存储在 HDFS 外部的备份密钥库中。加密区域里的每个文件都有其自己加密密钥，叫做数据加密秘钥（DEK，data encryption key）。DEK 会使用其各自的加密区域的 EZ 密钥进行加密，以形成加密数据加密密钥（EDEK）HDFS 不会直接处理 DEK，HDFS 只会处理 EDEK。客户端会解密 EDEK，然后用后续的 DEK 来读取和写入数据。

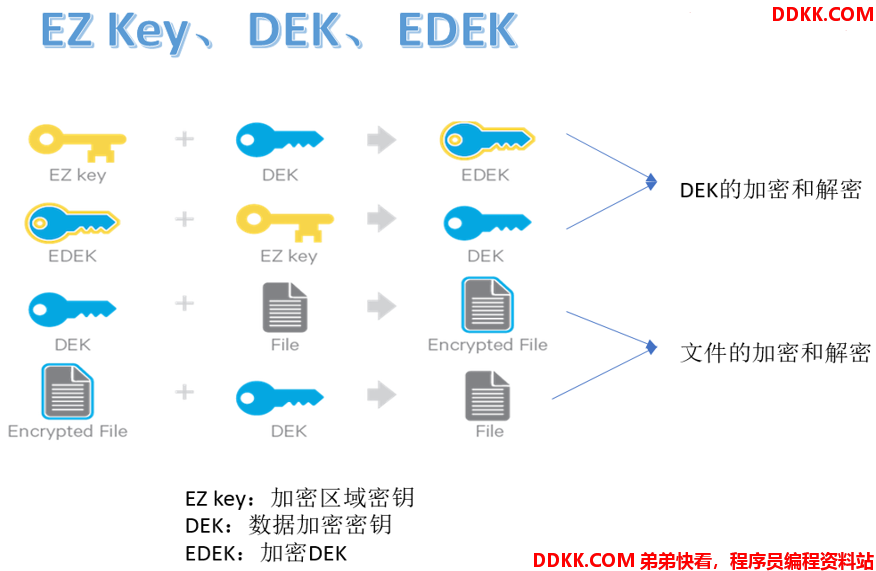

关于 EZ 密钥、DEK、EDEK 三者关系如下所示：


4.2 Keystore和Hadoop KMS

存储密钥（key）的叫做密钥库（keystore），将 HDFS 与外部企业级密钥库（keystore）集成是部署透明加密的第一步。这是因为密钥（key）管理员和 HDFS 管理员之间的职责分离是此功能的非常重要的方面。但是，大多数密钥库都不是为 Hadoop 工作负载所见的加密/解密请求速率而设计的。
为此，Hadoop 进行了一项新服务的开发，该服务称为Hadoop密钥管理服务器（Key Management Server，简写KMS），该服务用作 HDFS 客户端与密钥库之间的代理。密钥库和 Hadoop KMS 相互之间以及与 HDFS 客户端之间都必须使用 Hadoop 的 KeyProvider API 进行交互。
KMS 主要有以下几个职责：

1、 提供访问保存的加密区域秘钥（EZkey）；
2、 生成EDEK，EDEK存储在NameNode上；
3、 为HDFS客户端解密EDEK；

4.3 访问加密区域内的文件

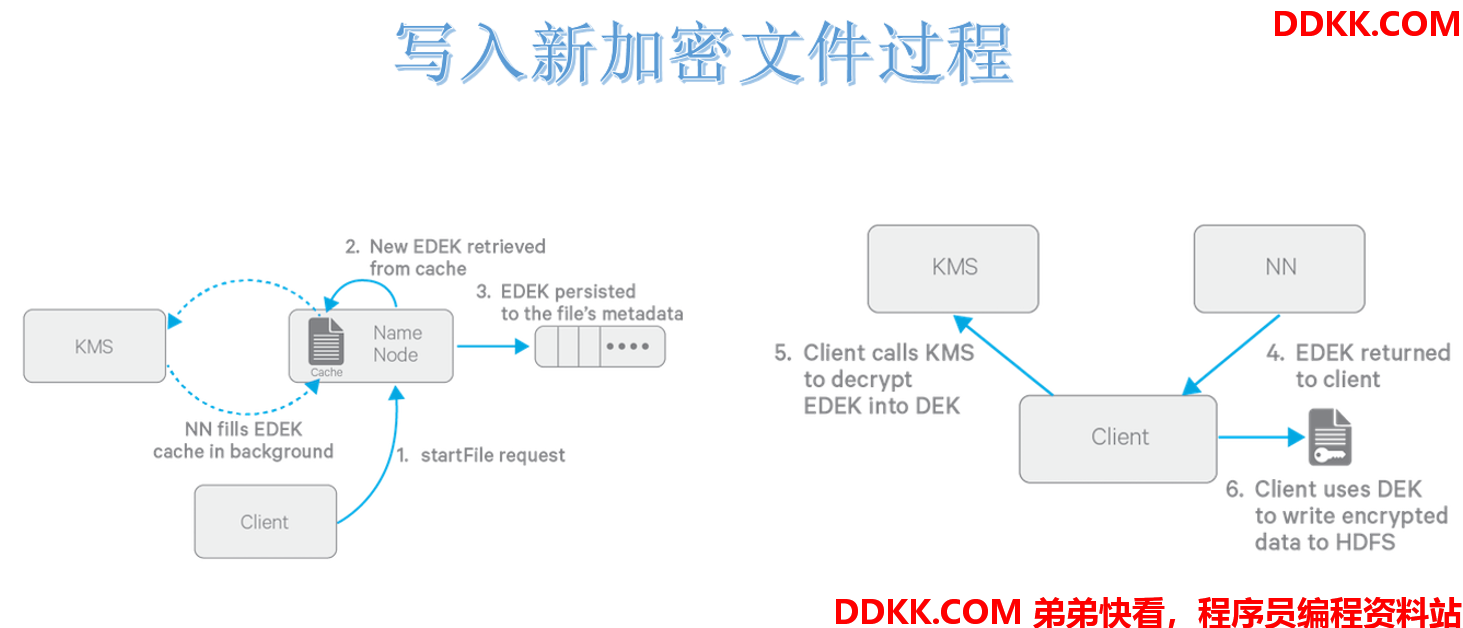

4.3.1 写入加密文件过程


前提：创建 HDFS 加密区时会创建一个 HDFS 加密区（目录），同时会在 KMS 服务里创建一个 key 及其 EZ Key，及两者之间的关联。

1、 Client向NN请求在HDFS某个加密区新建文件；
2、 NN向KMS请求此文件的EDEK，KMS用对应的EZkey生成一个新的EDEK发送给NN;；
3、 这个EDEK会被NN写入到文件的metadata中；
4、 NN发送EDEK给Client；
5、 Client发送EDEK给KMS请求解密，KMS用对应的EZkey将EDEK解密为DEK发送给Client；
6、 Client用DEK加密文件内容发送给datanode进行存储；

DEK是加解密一个文件的密匙，而KMS里存储的EZ key是用来加解密所有文件的密匙（DEK）的密匙。所以，EZ Key 是更为重要的数据，只在 KMS 内部使用（DEK 的加解密只在 KMS 内存进行），不会被传递到外面使用，而 HDFS 服务端只能接触到 EDEK，所以 HDFS 服务端也不能解密加密区文件。

4.3.2 读取解密文件过程

读流程与写流程类型，区别就是 NN 直接读取加密文件元数据里的 EDEK 返回给客户端，客户端一样把 EDEK 发送给 KMS 获取 DEK。再对加密内容解密读取。
EDEK的加密和解密完全在KMS上进行。更重要的是，请求创建或解密 EDEK 的客户端永远不会处理 EZ 密钥。仅 KMS 可以根据要求使用 EZ 密钥创建和解密 EDEK。

5. KMS配置

5.1 关闭HDFS集群

在hadoop1 上执行stop-dfs.sh。

5.2 key密钥生成

[hadoop@hadoop1 hadoop-3.3.1]$ keytool -genkey -alias 'itcast'
Enter keystore password:
Re-enter new password:
What is your first and last name?
  [Unknown]:
What is the name of your organizational unit?
  [Unknown]:
What is the name of your organization?
  [Unknown]:
What is the name of your City or Locality?
  [Unknown]:
What is the name of your State or Province?
  [Unknown]:
What is the two-letter country code for this unit?
  [Unknown]:
Is CN=Unknown, OU=Unknown, O=Unknown, L=Unknown, ST=Unknown, C=Unknown correct?
  [no]:  yes

Enter key password for <itcast>
	(RETURN if same as keystore password):
Re-enter new password:



5.3 配置kms-site.xml

配置文件路径：/data/hadoop-3.3.1/etc/hadoop/kms-site.xml

<configuration>
	<!-- ${user.home}/kms.jks : 它会根据用户名来设定值，需要注意的：在前面执行keytool 命令的用户需要与后面执行kms.sh start是同一个用户。
	     	原因：keytool执行命令之后，会在当前用户的根目录下面生成一个配置文件： -->
	<property>
		<name>hadoop.kms.key.provider.uri</name>
		<value>jceks://file@/${user.home}/kms.jks</value>
	</property>
	<property>
		<name>hadoop.security.keystore.java-keystore-provider.password-file</name>
		<value>kms.keystore.password</value>
	</property>
	<property>
		 <name>dfs.encryption.key.provider.uri</name>
		 <value>kms://http@192.168.68.101:16000/kms</value>
	</property>
	<property>
		<name>hadoop.kms.authentication.type</name>
		<value>simple</value>
	</property>
</configuration>

KMS 访问 java 密钥库的密码文件需配置在 Hadoop 的配置目录下：


5.4 kms-env.sh

export KMS_HOME=/data/hadoop-3.3.1
export KMS_LOG=${KMS_HOME}/logs/kms
export KMS_HTTP_PORT=16000
export KMS_ADMIN_PORT=16001

5.5 修改core|hdfs-site.xml

core-site.xml

<property>
	<name>hadoop.security.key.provider.path</name>
	<value>kms://http@192.168.68.101:16000/kms</value>
</property>

hdfs-site.xml

<property>
	<name>dfs.encryption.key.provider.uri</name>
	<value>kms://http@192.168.68.101:16000/kms</value>
</property>

同步配置文件：

scp core-site.xml hadoop@192.168.68.102:$PWD
scp core-site.xml hadoop@192.168.68.103:$PWD
scp hdfs-site.xml hadoop@192.168.68.102:$PWD
scp hdfs-site.xml hadoop@192.168.68.103:$PWD
scp kms-site.xml hadoop@192.168.68.102:$PWD
scp kms-site.xml hadoop@192.168.68.103:$PWD
scp kms-env.sh hadoop@192.168.68.102:$PWD
scp kms-env.sh hadoop@192.168.68.103:$PWD

5.6 服务启动

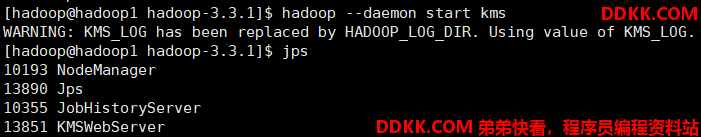

5.6.1 KMS服务启动

hadoop --daemon start kms



5.6.2 HDFS集群启动

start-dfs.sh

6. 透明加密使用

6.1 创建key

切换为普通用户test操作：

su test
hadoop key create itcast
hadoop key list -metadata



6.2 创建加密区

使用hadoop用户操作：

＃创建一个新的空目录，并将其设置为加密区域
hadoop fs -mkdir /zone
hdfs crypto -createZone -keyName itcast -path /zone



＃将其chown给普通用户
hadoop fs -chown test:test /zone

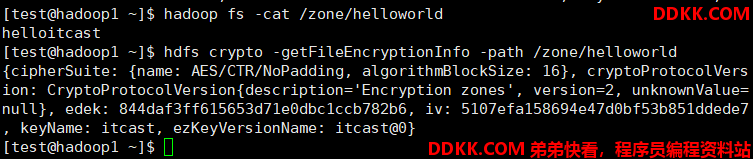

6.3 测试加密效果

以普通用户操作：

＃以普通用户的身份放入文件，然后读出来
echo helloitcast >> helloWorld
hadoop fs -put helloWorld /zone
hadoop fs -cat /zone /helloWorld

＃作为普通用户，从文件获取加密信息
hdfs crypto -getFileEncryptionInfo -path /zone/helloWorld


直接下载文件的 block，发现是无法读取数据的。
