1. YARN应用运行流程

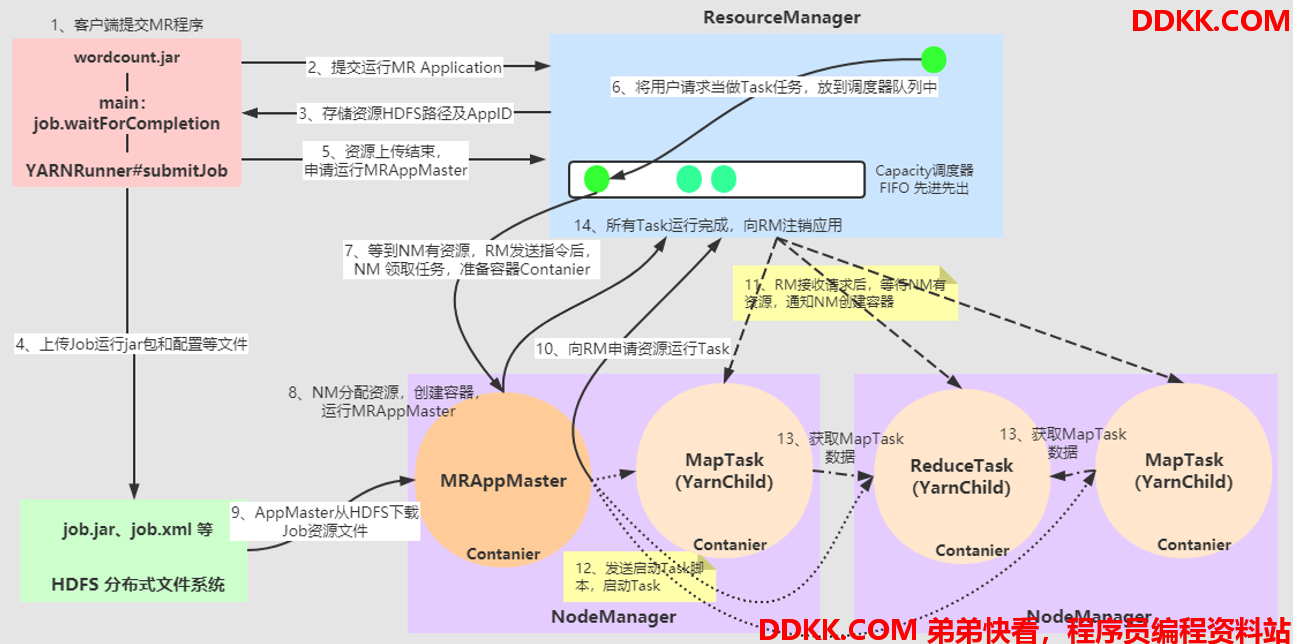

首先回顾，提交 MapReduce 程序到 YARN 集群运行机制，如下图所示：
执行流程步骤如下：
第 1 步： MapReduce 程序提交到客户端所在的节点，使用 yarn jar 命令提交运行；
yarn jar share/hadoop/mapreduce/hadoop-mapreduce-examples-3.3.1.jar wordcount /input /output
- 第 2 步：Client 客户端向 ResourceManager 申请运行一个 Application；
- 第 3 步：当 RM 接收到请求后，生成应用 Application 资源提交路径hdfs://…./.staging以及 application_id，并返回客户端 Client；
- 第 4 步：Client 客户端提交 job 运行所需资源到资源提交路径

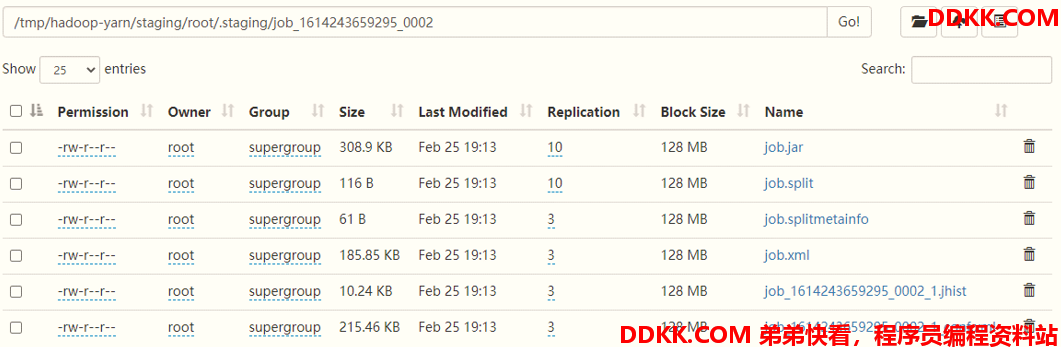

如下图所示，运行 MapReduce 时，上传 Job 资源至 HDFS 目录
- 第 5 步：当 Client 客户端资源提交完毕，申请运行 mrAppMaster；
- 第 6 步：当 ResourceManager 接收请求以后，将用户的请求初始化成一个 Task，将其放到队列中（Apache Hadoop YARN 默认使用 CapacityScheduler 容器调度器，将 Task 任务放入某个队列 Queue 中，等待后续执行）；
- 第 7 步：当 NodeManager 中有资源时，ResourceManager 向其发送指令，此时 NodeManager 领取到 Task 任务，准备启动容器运行 AppMaster；
- 第 8 步：NodeManager 创建容器 Contanier，容器中包含相关资源（比如 CPU、内存 Memory等），在其中运行 MRAppMaster；
- 第 9 步：MRAppMaster 启动以后，依据资源提交路径，下载 job 资源到本地（也就是 MRAppMaster 所运行 NodeManager 节点临时目录中）；
- 第 10 步：MRAppMaster 获取 Job 运行资源信息以后，计算此 MapReduce 任务运行所需要的 MapTask 任务个数，再向 ResourceManager 申请资源，创建 MapTask 容器 Contanier；
- 第 11 步：ResourceManager 接收到 MRAppMaster 请求后，将这些 Task 任务同样放到队列 Queue 中，当 NodeManager 中有资源时，ResourceManager 依然向 NodeManager 发送指令，领取到 Task 任务，创建容器 Contanier；
- 第 12 步：当 NodeManager 中容器 Contanier 创建完成以后，MRAppMaster 将运行 MapTask 任务的程序脚本发送给 Contanier 容器，最后在容器 Contanier 中启动 YarnChild 进程运行 MapTask 任务，处理数据；
- 第 13 步：当 MapTask 任务运行完成以后，MRAppMaster 再向 ResourceManager 申请资源，在 NodeManager 中创建 ReduceTask 任务运行的容器，启动 YarnChild 进程运行 ReduceTask 任务，拉取 MapTask 处理数据，进行聚合操作；
- 第14步、当 MapReduce 应用程序运行完成以后，向 ResourceManager 注销自己，释放资源，至此整个应用运行完成。
2. 第一阶段：Client提交应用至YARN

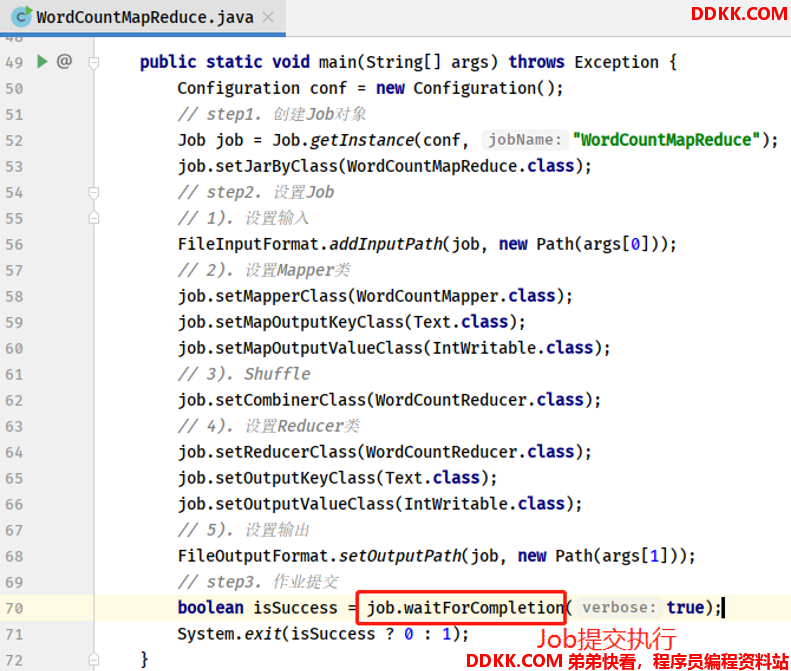

以入门程序：WordCount 作业为例，执行程序 main 方法，核心代码：
当运行程序，执行到 MAIN 方法中如下代码时：
如果提交运行 YARN 集群，则最终调用YARNRunner#submitJob方法：

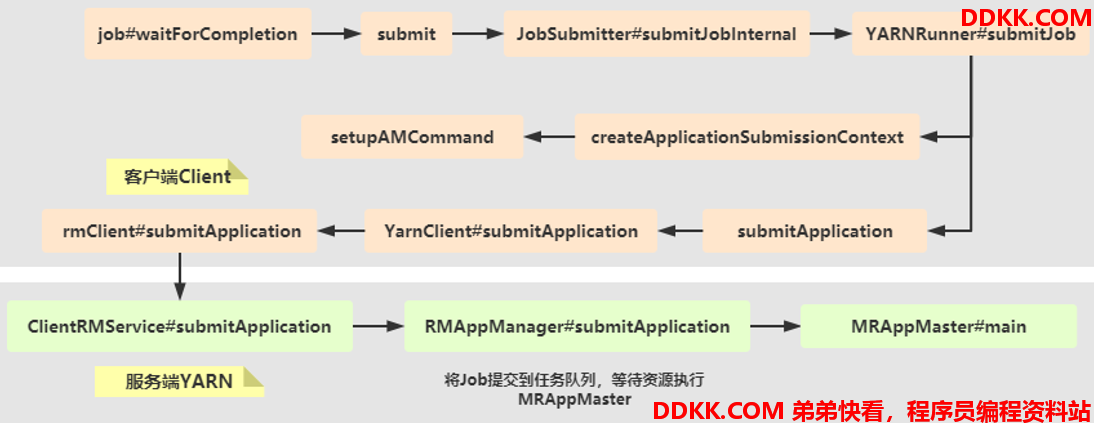

向YARN 提交 Job 时，主要流程示意图如下所示：
2.1 第一步：JobSubmitter（Job 提交）
MapReduce 程序最后执行job.waitForCompletion方法时，表示应用提交执行等待完成，提交应用时，方法调用链如下所示：
waitForCompletion -> submit -> submitter.submitJobInternal -> submitJob

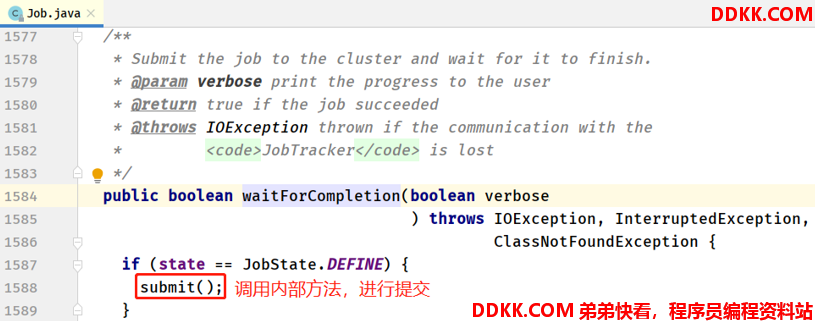

- Job#waitForCompletion 方法

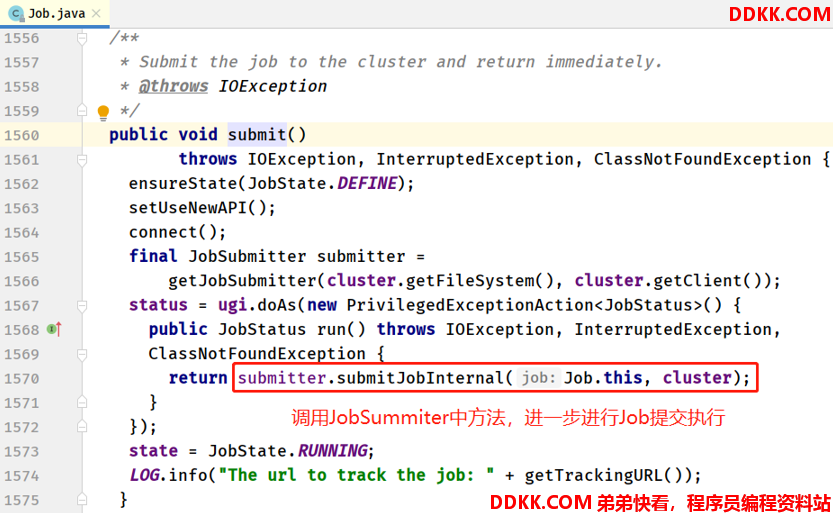

- Job#submit 方法
- JobSubmmiter#submitJobInternal 方法
2.2 第二步：createApplicationSubmissionContext（创建应用上下文）

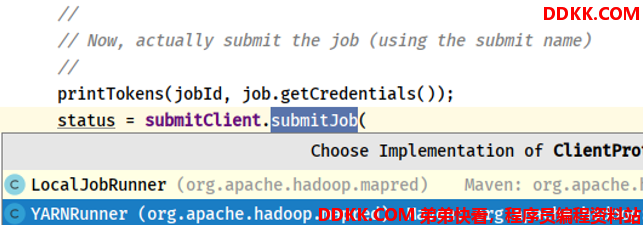

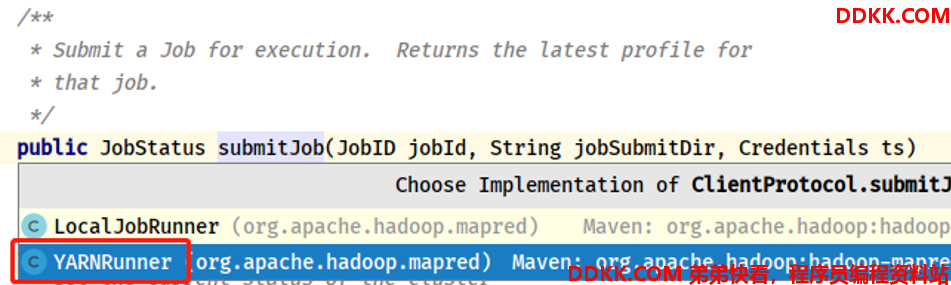

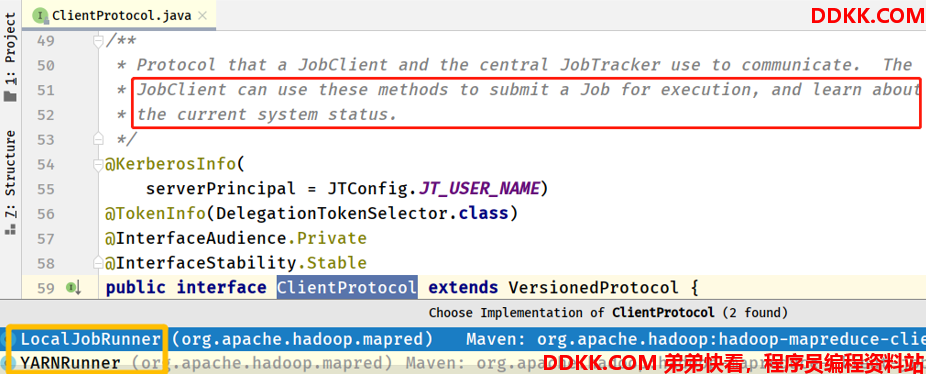

submitClient为ClientProtocol实例对象，有 2 个实现子类：本地模式运行和 YARN 集群运行：
- submitClient#submitJob 调用，选择YARN集群运行

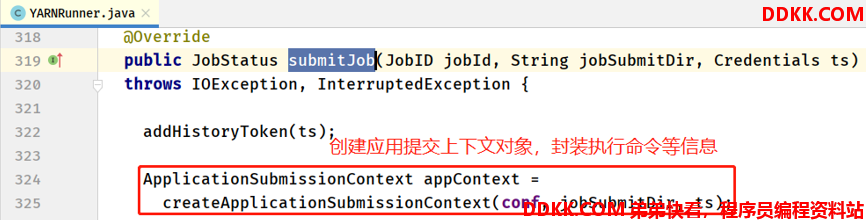

- YARNRunner#submitJob 方法

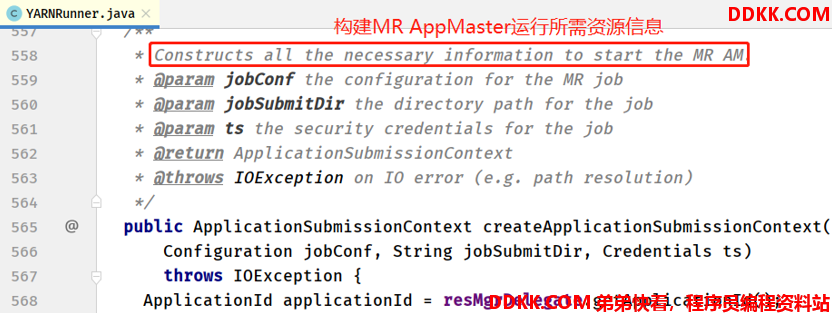

- YARNRunner#createApplicationSubmissionContext 方法
构建 MR AppMaster 运行环境，主要包括：
1、 设置本地资源：Job配置文件、JobJar包及提交运行工作目录等；

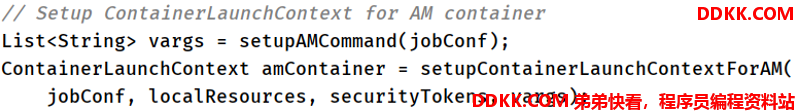

2、 设置容器启动上下文：启动AppMaster进程java命令和运行日志存储等；

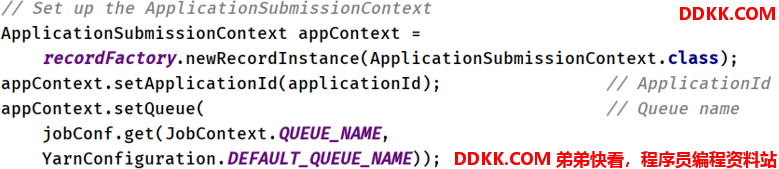

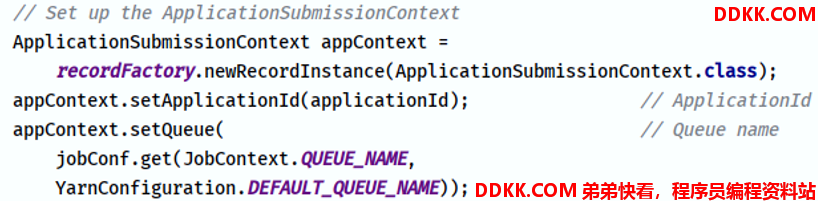

3、 应用提交上下文设置：比如设置应用ID和运行队列Queueu等；
2.3 第三步：RMAppManager#submitApplication（提交应用）

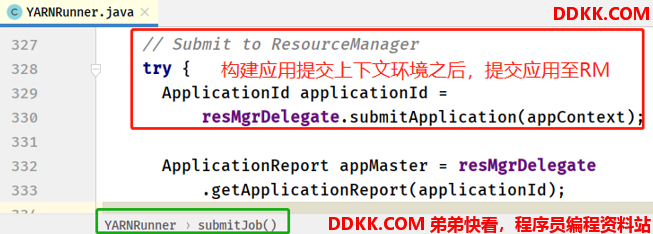

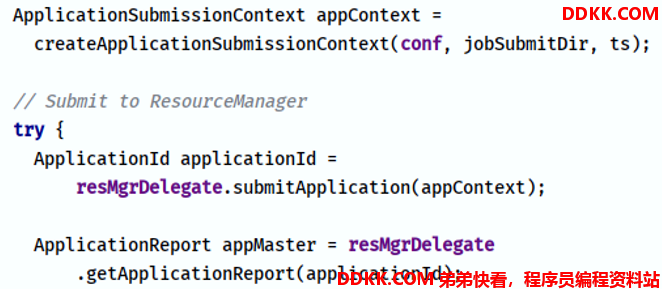

在YARNRunner#submitJob方法中，应用提交上下文构建完成后，进行应用提交。

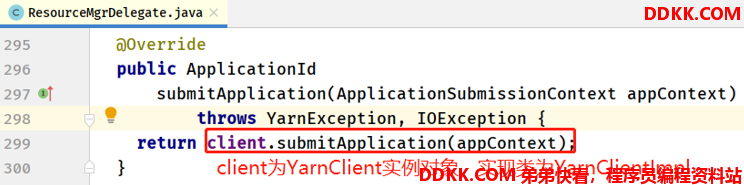

- ResourceMgrDelegate#submitApplication 方法

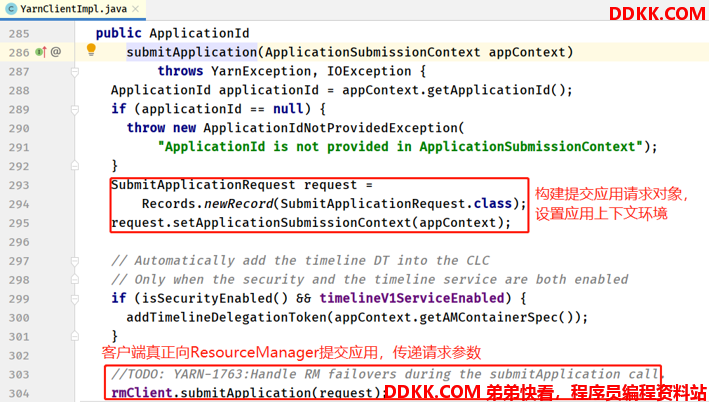

- YARNClientImpl#submitApplication 方法

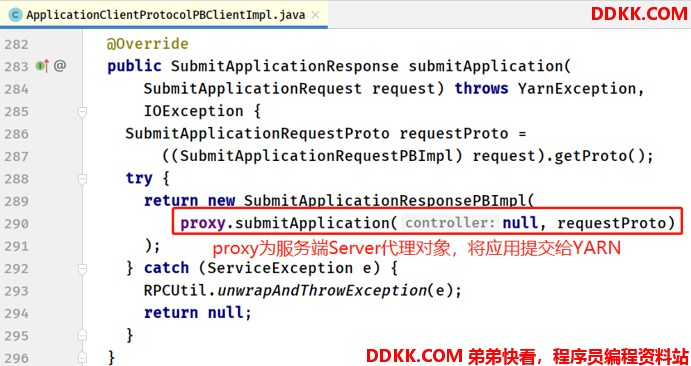

rmClient是一个ApplicationClientProtocol类对象，这是一个 RPC 的接口协议，对应的实现类ApplicationClientProtocolPBClientImpl。 - 客户端 ApplicationClientProtocolPBClientImpl#submitApplication 方法
此时ApplicationClientProtocolPBServiceImpl类属于客户端 Client 实现类，所在包为：org.apache.hadoop.yarn.api.impl.pb.client。

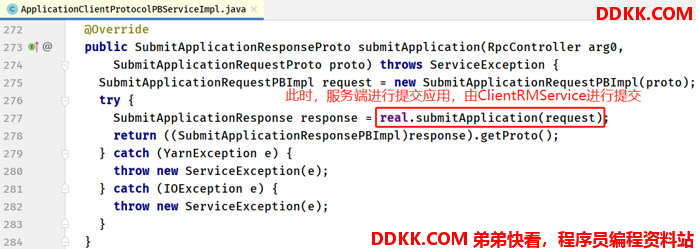

RPC Client端proxy.submitApplication()对应的 RPC Server 端的方法数为：ApplicationClientProtocolPBServiceImpl#submitApplication()，是对称的关系，都实现了ApplicationClientProtocalPB接口。 - 服务端 ApplicationClientProtocolPBServiceImpl#submitApplication 方法
此时ApplicationClientProtocolPBServiceImpl类属于服务端 Service 实现类，所在包为：org.apache.hadoop.yarn.api.impl.pb.service。

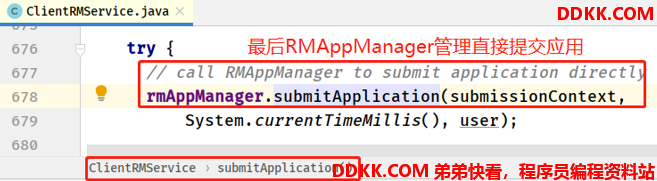

ApplicationClientProtocolPBServiceImpl类对象由ClientRMService构建，属于 RM 端的服务类，专门用于服务 Client，包括 Client 的作业提交，作业查询等服务。 - ClientRMService#submitApplication 方法
由ClientRMService.submitApplication()直接把作业交给RMAppManager类的对象rmAppManager进行提交，这也是作业最终上岸了，接下来就是 RM 的事情。
2.4 作业提交调用层次
客户端 Client 进行作业提交时，分为 Client 端和 Service 服务端 2 个层次：

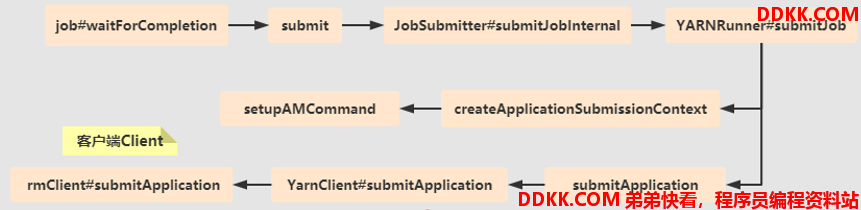

- 客户端层次流程图

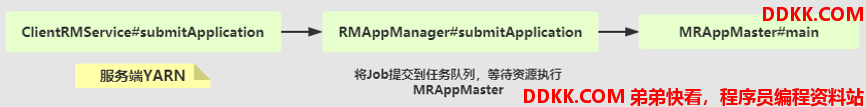

- 服务端层次流程图
3. 第二阶段：YARN启动AppMaster
MapReduce 作业提交已经到达 ResourceManager 端，并且交给 RMAppManager 进行继续运转，将此应用当做任务提交到队列 Queue 中，开始执行MRAppMaster任务，流程图如下。

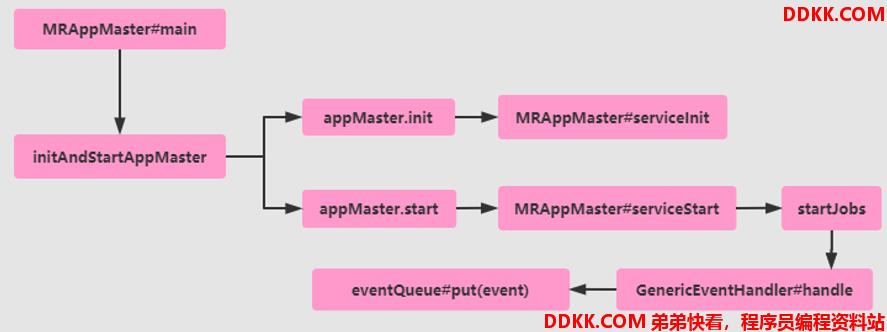

从MRAppMaster 类中 main 查看，启动 MRAppMaster 进程流程步骤。

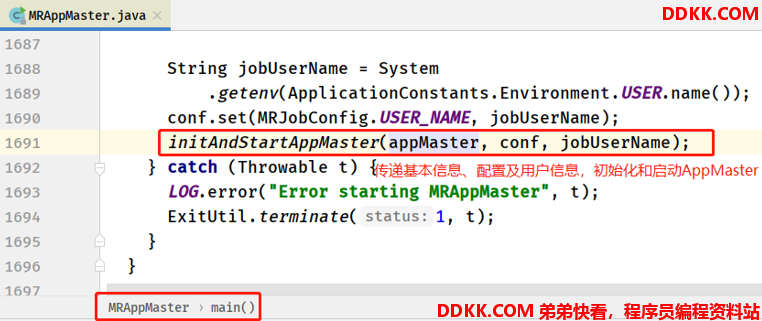

- MRAppMaster#main 方法

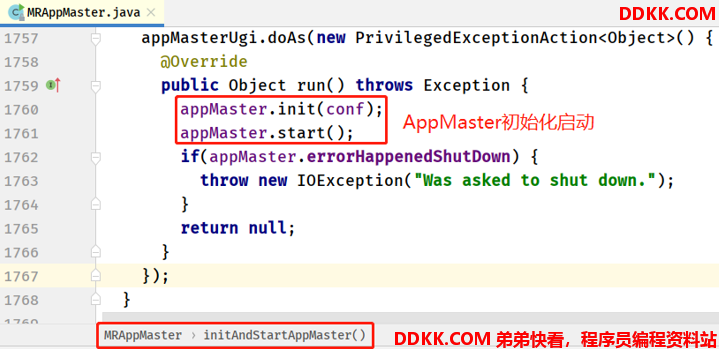

- MRAppMaster#initAndStartAppMaster 方法
3.1 第一步：AppMaster 初始化
ResourceManager 在启动 AppMaster 之前，先对 AppMaster 服务进行初始化操作。

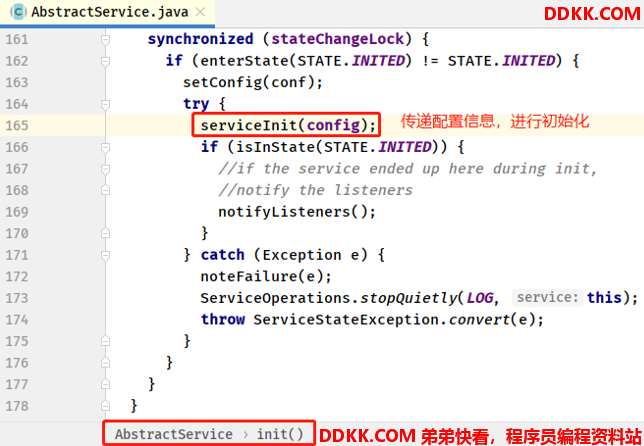

- 初始化 AbstractServie#init 方法
- 启动 MRAppMaster#serviceInit 方法
当 MRAppMaster 初始化完成以后，开始启动 MRAppMaster 进程服务。
3.2 第二步：AppMaster启动

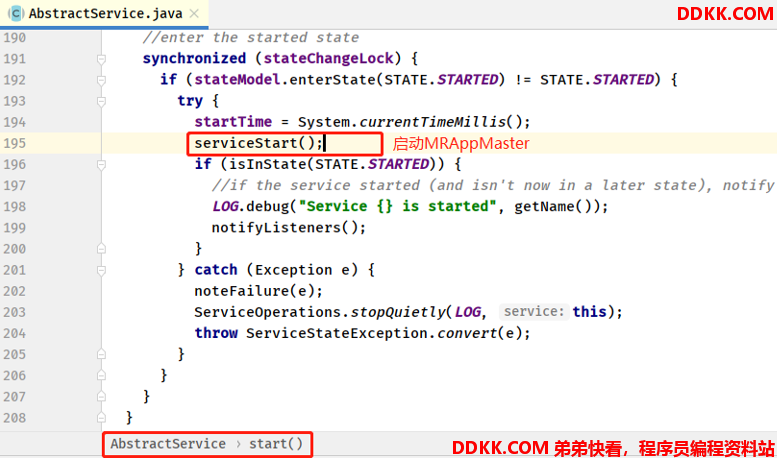

- 启动 MRAppMaster#start 方法

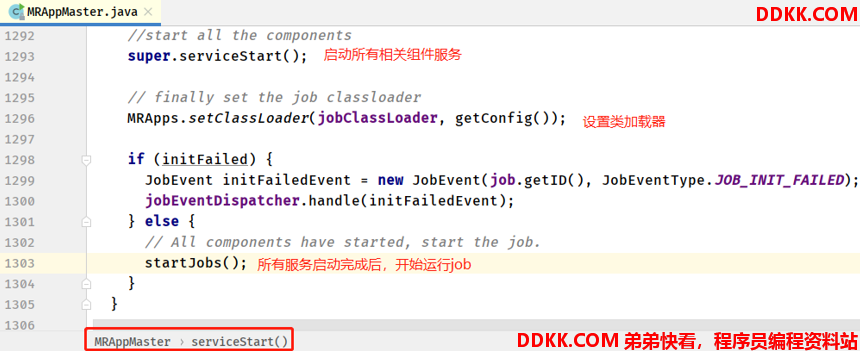

- 启动 MRAppMaster#serviceStart 方法

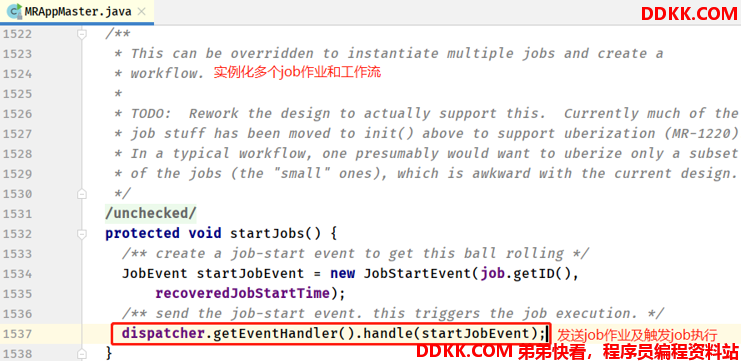

- MRAppMaster#startJobs 方法

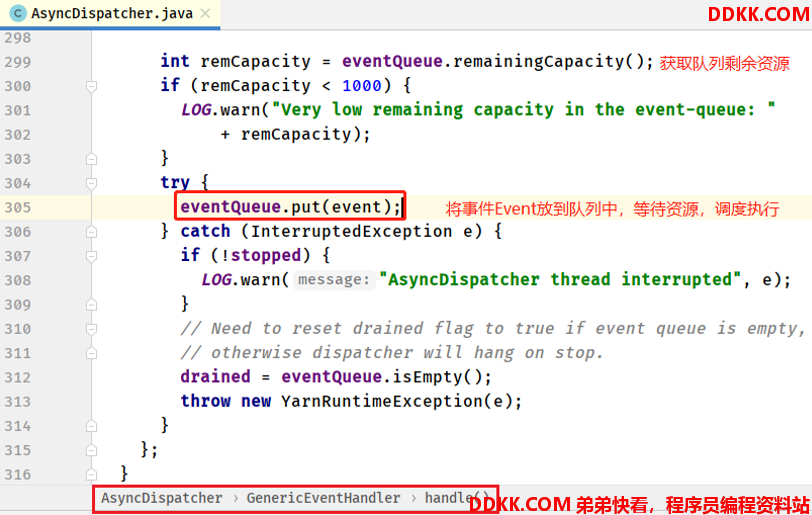

从分发器Dispatcher（实例为AysncDispatcher异步分发器） 中获取事件处理器 EventHandler，处理器的实例对象GenericEventHandler（通用事件处理器），调用handle方法启动 Job 作业执行。 - GenericEventHandler#handle 方法
最后将 Job 作业存放到队列 Queue 中，对于 Apache Hadoop YARN 来说，默认使用 Capacity Scheduler 容量调度器的default队列中，等待调度执行。
4. 第三阶段：调度执行应用进程

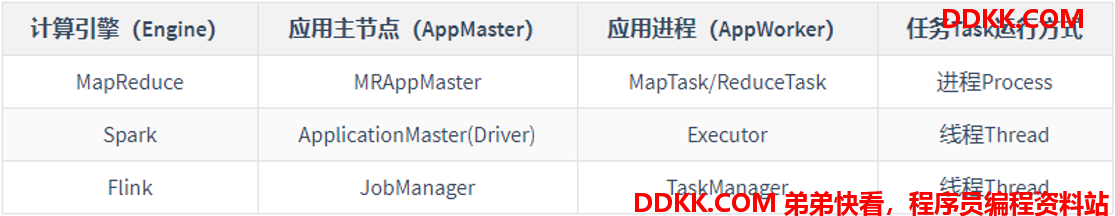

任何一个应用提交运行至 YARN 集群，首先为应用启动 AppMaster，当启动完成以后，为每个应用启动应用进程，调度任务 Task 执行，其中不同应用对应的应用进程不一样。

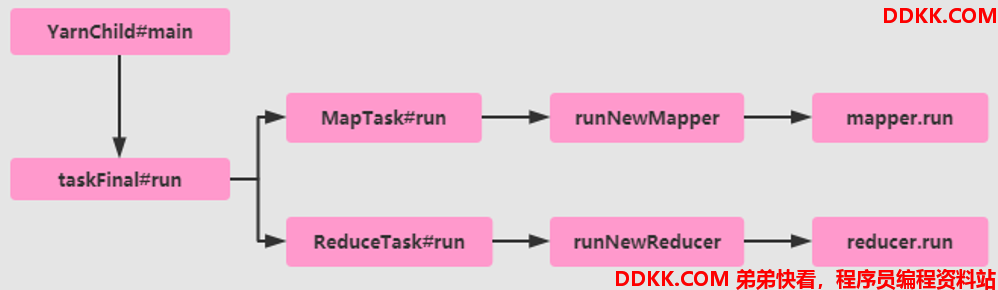

针对 MapReduce 应用提交运行 YARN 上来说，当 MRAppMaster 启动以后，计算整个 Job 的 MapTask 和 ReduceTask 数量，然后向 ResourceManager 申请资源，运行 Task 任务。无论运行 MapTask 还是 ReduceTask，都是 YarnChild 中执行 Task，运行流程图：

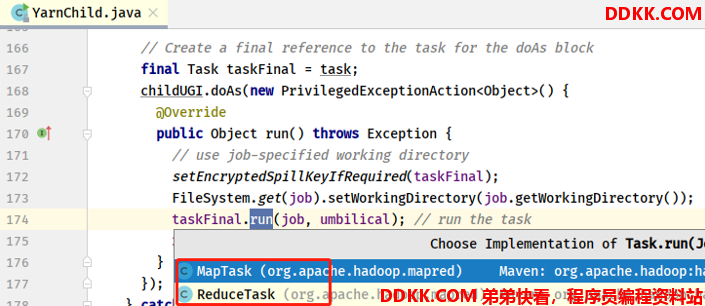

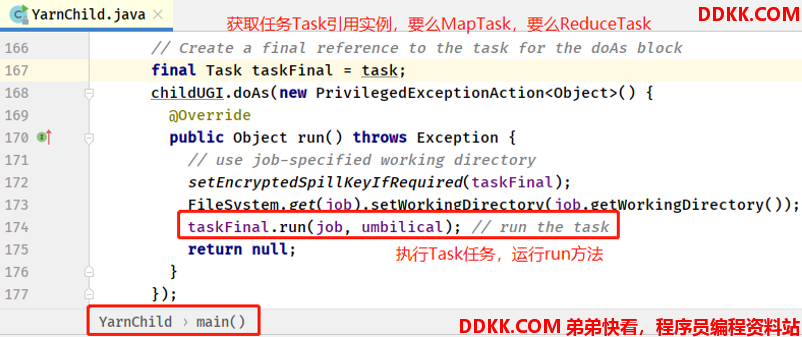

查看 YarnChild 类中 main 方法，核心源码：
Task 类 2 个实现子类：MapTask 和 ReduceTask，查看其中 run 方法，如何执行任务。
4.1 第一步：MapTask任务执行

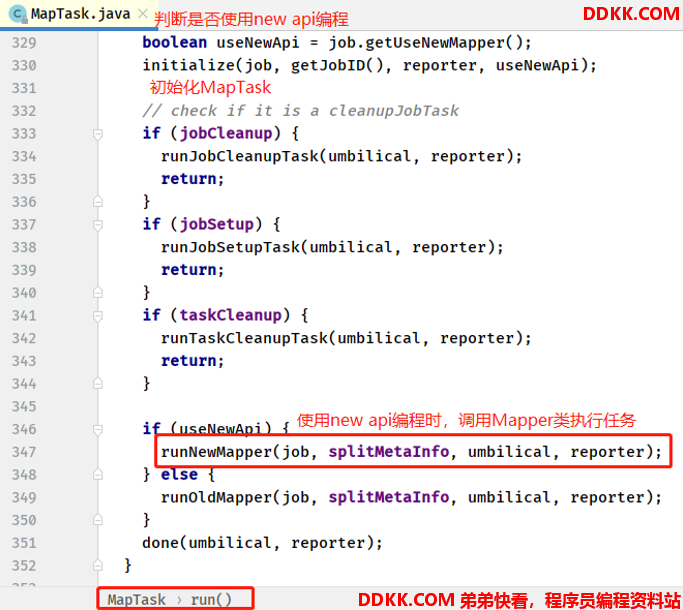

查看 MapTask 任务中 run 方法，主要判断是否是 MapReduce New API 编写程序，如果是的话直接调用：runNewMapper方法，运行 MapTask 任务。

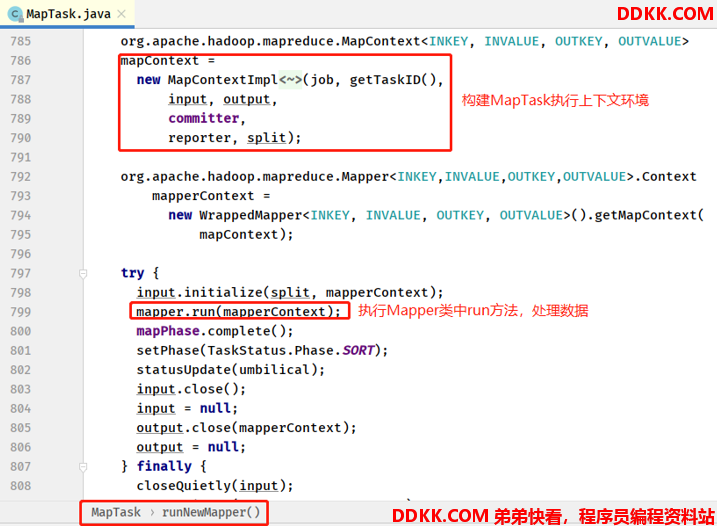

- MapTask#runNewMapper 方法

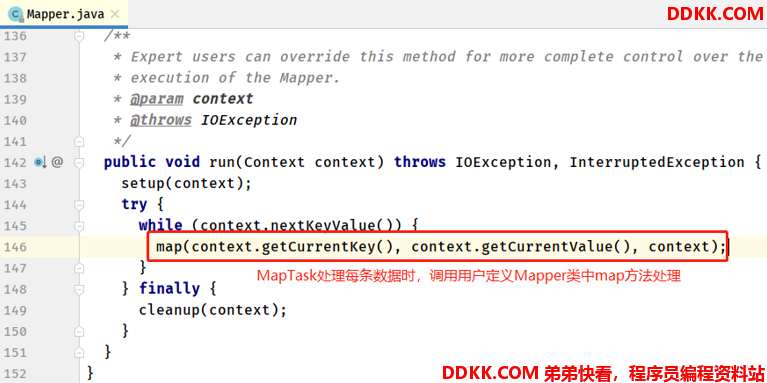

- Mapper#run 方法
4.2 第二步：ReduceTask任务执行
在MapReduce 计算引擎中，先运行 MapTask 处理每个 Split 分片数据，当完成以后告知 MRAppMaster 主节点，接着通知所有 ReduceTask 到 MapTask 输出目录拉取所属自己文件数据。

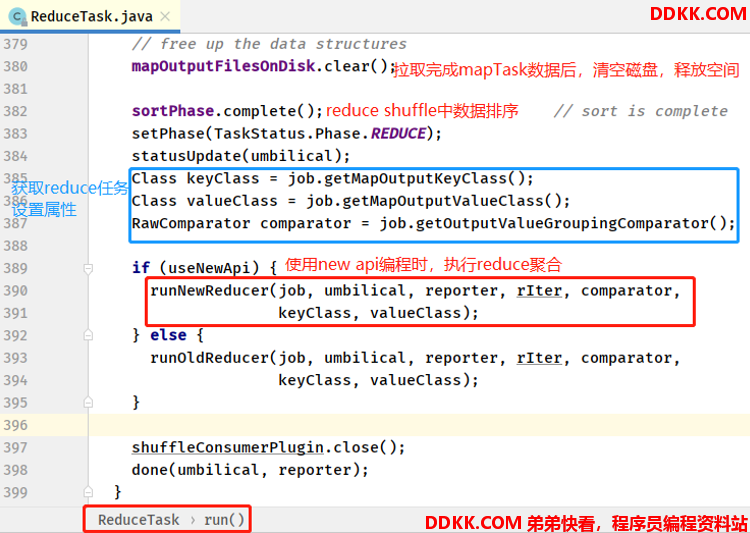

接下来，查看 ReduceTask 类中 run 方法，核心执行流程。
- ReduceTask#runNewReducer 方法

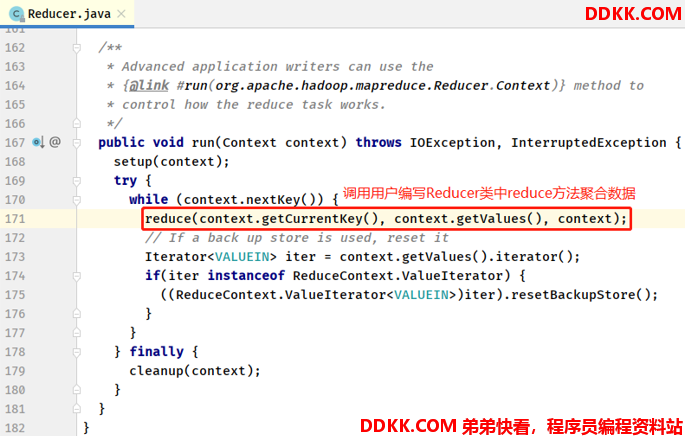

- Reducer#run 方法
当ReduceTask 运行完成后，将数据输出到外部存储引擎（比如 HDFS 文件系统），告知 MRAppMaster。MRAppMaster 等到所有 ReduceTask 任务运行完成后，向 ResourceManager 发送信息，要求 ResourceManager 注销自己，释放资源，以便其他应用运行使用，至此一个 MapReduce 应用程序运行 YARN 集群完成。
