Hadoop 教程 - Hadoop YARN WebUI服务使用指南

前言

YARN 提供 WEB UI 服务，在 Hadoop 2.9.0 版本中，提供新 WebUI V2 服务，可提供对运行在 YARN 框架上的应用程序的可视化。

1. WebUI V1使用指南

与HDFS 一样，YARN 也提供了一个 WebUI 服务，可以使用 YARN Web 用户界面监视群集、队列、应用程序、服务、流活动和节点信息。还可以查看集群详细配置的信息，检查各种应用程序和服务的日志。

1.1 首页

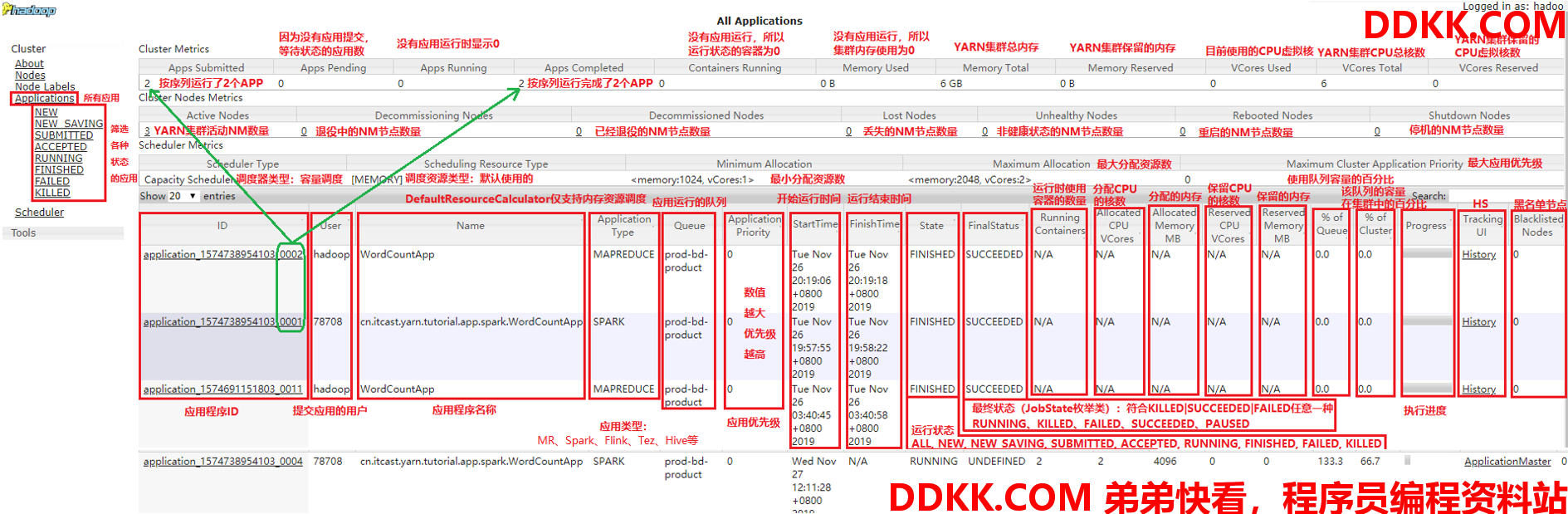

浏览器输入http://hadoop2:8088/访问 YARN WebUI 服务，页面打开后，以列表形式展示已经运行完成的各种应用程序，如 MapReduce 应用、Spark 应用、Flink 应用等，与点击页面左侧 Application 栏目红线框 Applications 链接显示的内容一致。

1.2 应用程序分析

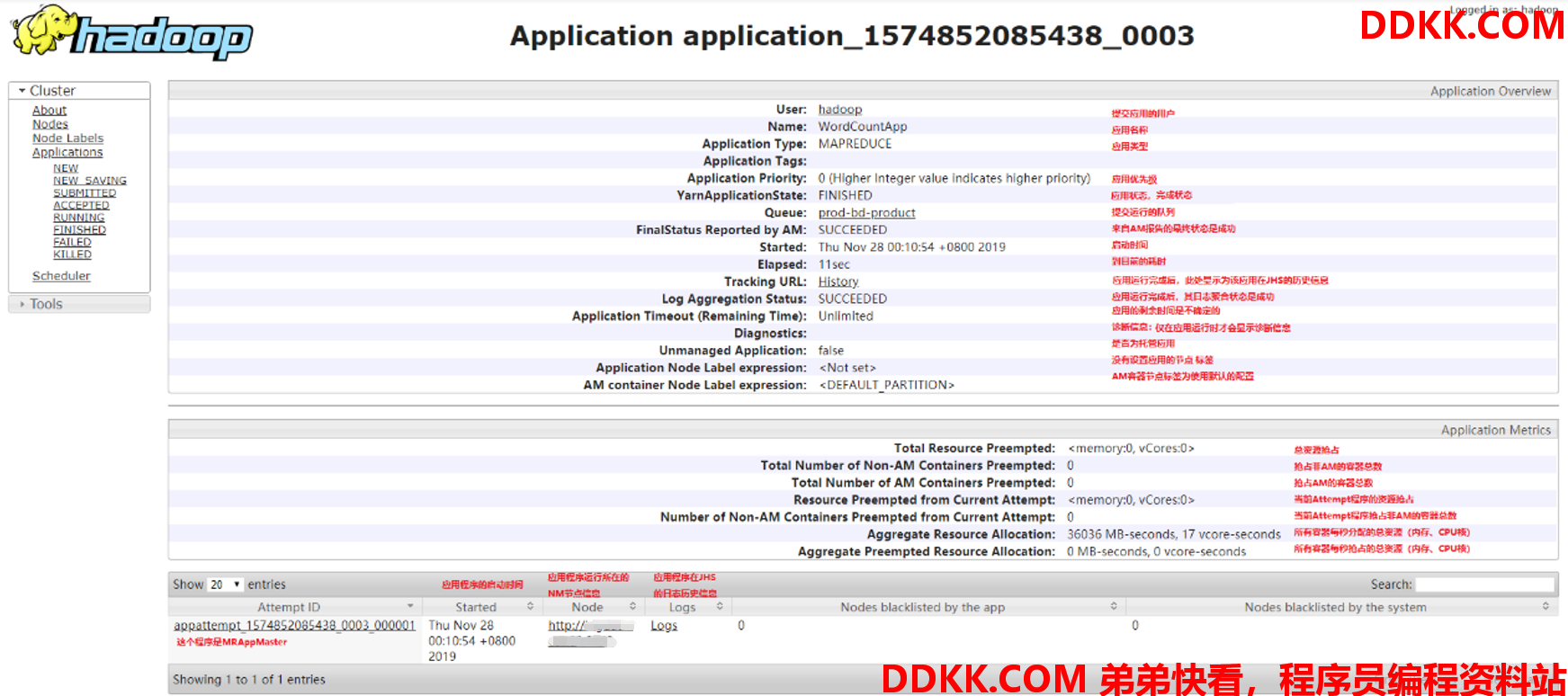

当点击任意一个应用程序时，会打开一个新页面，并展示这个应用程序的运行信息。以 MR 应用为例，如果应用程序正在运行，打开的页面如下图所示；如果应用程序已经运行完成，打开的页面如下图所示。

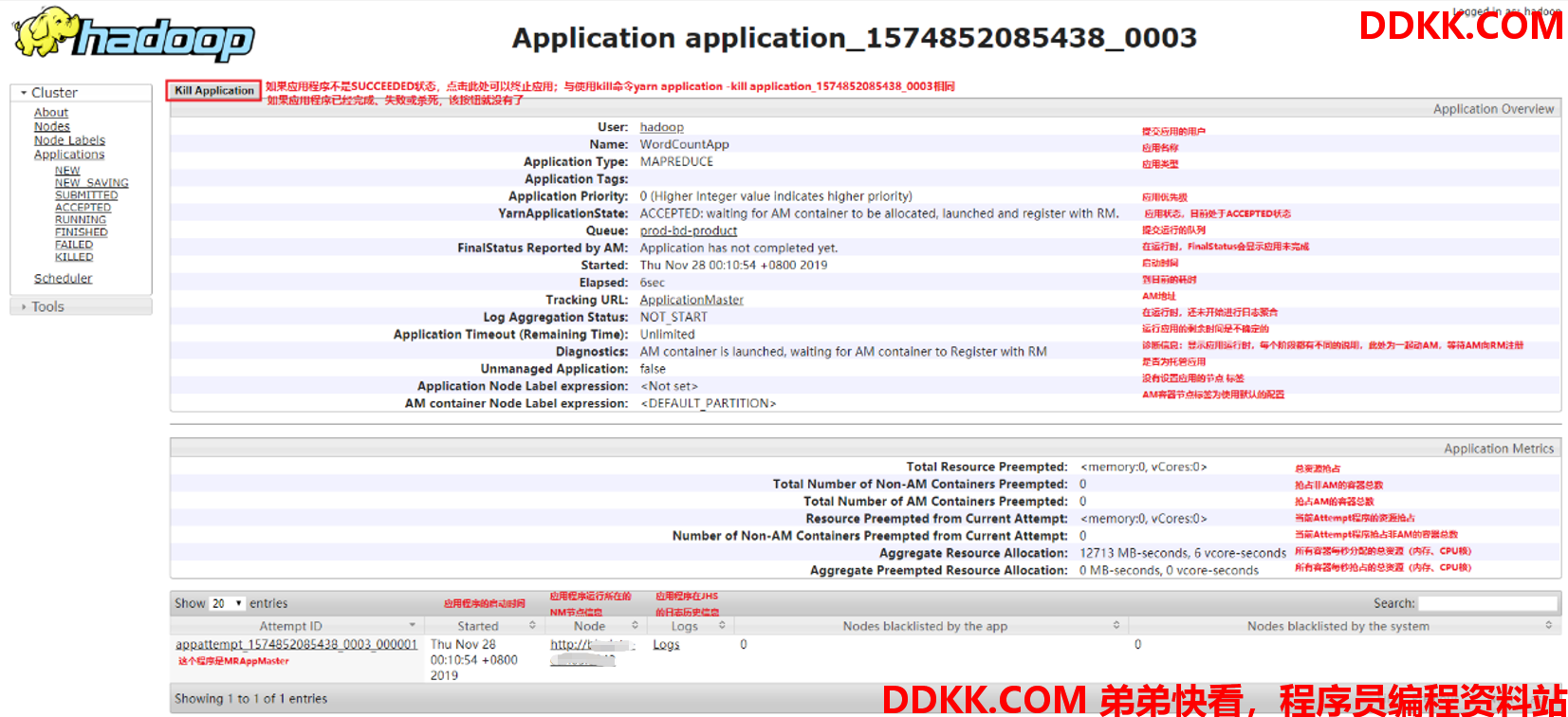

正在运行的MR应用程序
运行完成的MR应用程序

2. HistoryServer服务

YARN 中提供了一个叫做 JobHistoryServer 的守护进程，它属于 YARN 集群的一项系统服务，仅存储已经运行完成的 MapReduce 应用程序的作业历史信息，并不会存储其他类型（如Spark、Flink等）应用程序的作业历史信息。

当启用 JobHistoryServer 服务时，仍需要开启日志聚合功能，否则每个 Container 的运行日志是存储在 NodeManager 节点本地，查看日志时需要访问各个 NodeManager 节点，不利于统一管理和分析。
当开启日志聚合功能后 AM 会自动收集每个 Container 的日志，并在应用程序完成后将这些日志移动到文件系统，例如 HDFS。然后通过 JHS 的 WebUI 服务来提供用户使用和应用恢复。

HistoryServer及日志聚集之前的集群搭建博客就有，这里不再重复说：《Hadoop3.x在centos上的完全分布式部署》

2.1 JobHistoryServer管理MR应用

当提交运行 MapReduce 程序在 YARN 上运行完成以后，将应用运行日志数据上传到 HDFS 上，此时 JobHistoryServer 服务可以从 HDFS 上读取运行信息，在 WebUI 进行展示，具体流程如下。

2.1.1 提交MR应用程序

使用 yarn jar 提交运行官方自带词频统计 WordCount 程序到 YARN 上运行，命令如下：

yarn jar /data/hadoop-3.3.1/share/hadoop/mapreduce/hadoop-mapreduce-examples-3.3.1.jar wordcount /input /output

2.1.2 MR运行历史信息

MR 应用程序在运行时，是通过 AM（MRAppMaster 类）将日志写到 HDFS 中，会生成.jhist、.summary和_conf.xml文件。其中.jhist文件是 MR 程序的计数信息，.summary文件是作业的摘要信息，_conf.xml文件是 MR 程序的配置信息。

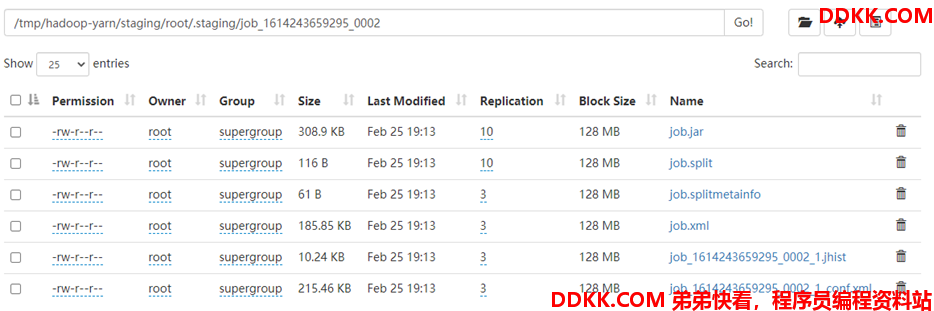

MR应用程序启动时的资源信息
MR应用程序启动时，会把作业信息存储到${yarn.app.mapreduce.am.staging-dir}/${user}/.staging/${job_id}目录下。

yarn.app.mapreduce.am.staging-dir：/tmp/hadoop-yarn/staging（默认）

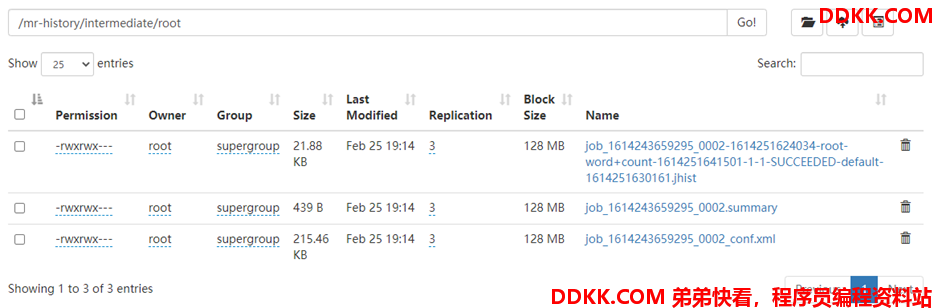

MR应用程序运行完成时生成的信息
MR应用程序运行完成后，作业信息会被临时移动到${mapreduce.jobhistory.intermediate-done-dir}/${user}目录下。

mapreduce.jobhistory.intermediate-done-dir：/mr-history/intermediate（配置）

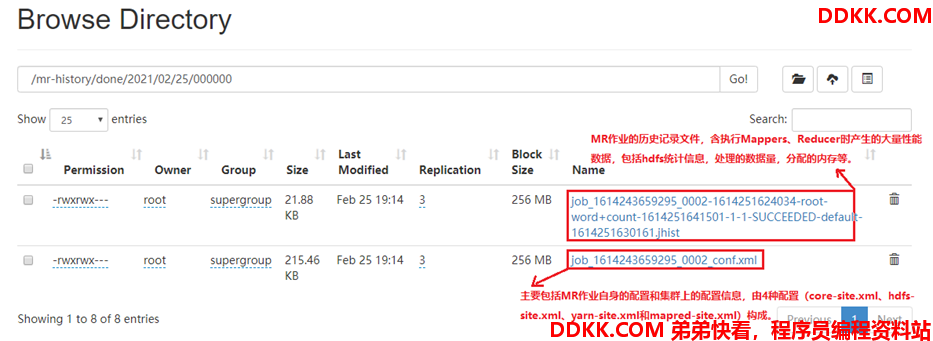

MR应用程序最终的作业信息
等待${mapreduce.jobhistory.move.interval-ms}配置项的值（默认 180000 毫秒=3 分钟）后，会把${mapreduce.jobhistory.intermediate-done-dir}/${user}下的作业数据移动到${mapreduce.jobhistory.done-dir}/${year}/${month}/${day}/${serialPart}目录下。此时.summary文件会被删除，因为.jhist文件提供了更详细的作业历史信息。
JHS 服务中的作业历史信息不是永久存储的，在默认情况下，作业历史清理程序默认按照 86400000 毫秒（一天）的频率去检查要删除的文件，只有在文件早于mapreduce.jobhistory.max-age-ms（一天）时才进行删除。JHS 的历史文件的移动和删除操作由 HistoryFileManager 类完成。

mapreduce.jobhistory.intermediate-done-dir：/mr-history/intermediate（配置）
mapreduce.jobhistory.intermediate-done-dir：/mr-history/done（配置）
mapreduce.jobhistory.cleaner.enable: true（默认）
mapreduce.jobhistory.cleaner.interval-ms: 86400000（1天）
mapreduce.jobhistory.max-age-ms: 86400000（1天）

2.1.3 JobHistoryServer运行流程

1、客户端提交MR应用程序到RM；
2、在/tmp/logs/<user>/logs/application_timestamp_xxxx中创建应用程序文件夹；
3、 MR作业在群集上的YARN中运行；
4、 MR作业完成，在提交作业的作业客户上报告作业计数器；
5、将计数器信息（.jhist文件）和job_conf.xml文件写入/user/history/done_intermediate/<user>/job_timestamp_xxxx；
6、然后将.jist文件和job_conf.xml从/user/history/done_intermediate/<user>/移动到/user/history/done目录下；
7、来自每个NM的Container日志汇总到/tmp/logs/<用户ID>/logs/application_timestamp_xxxx；

2.2 JobHistoryServer WebUI

JobHistoryServer 服务 WebUI 界面相关说明：

2.2.1首页

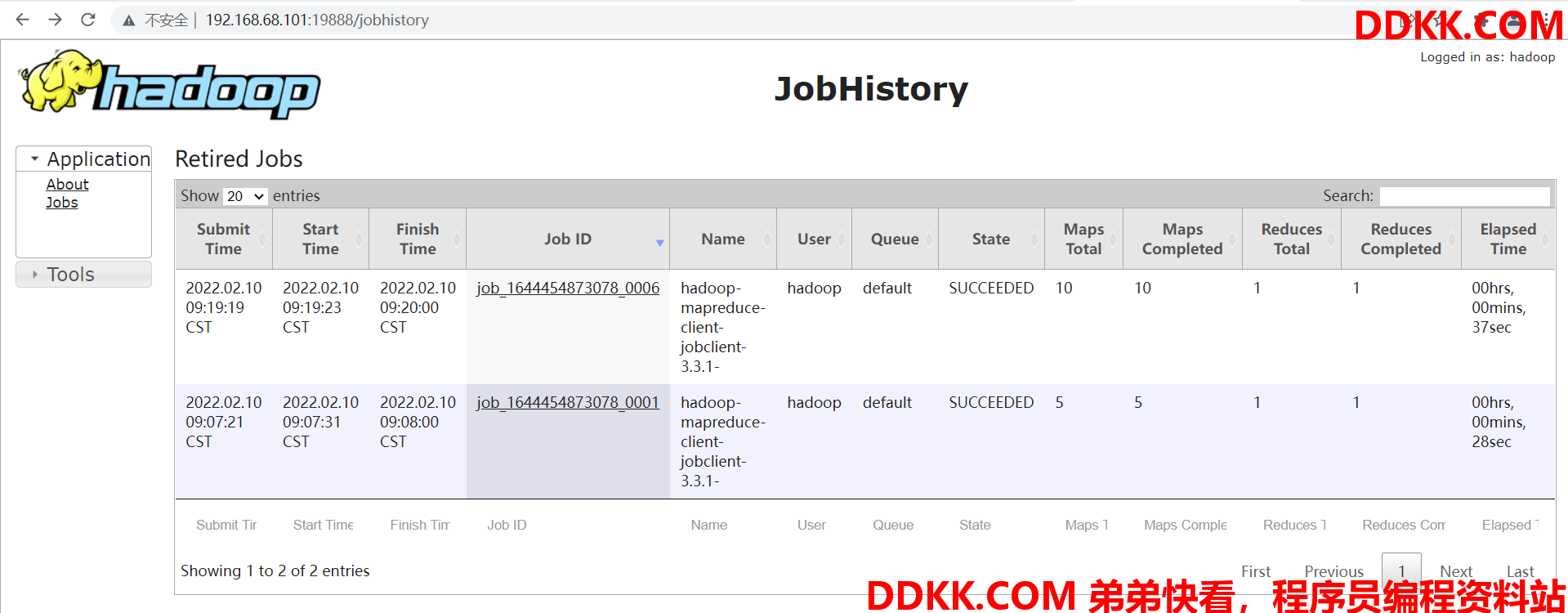

浏览器输入：http://hadoop1:19888 访问 JHS 服务，页面打开后，以列表形式展示已经运行完成的 MR 应用程序，与点击页面左侧 Application 栏目红线框 jobs 链接显示的内容一致。

2.2.2 JobHistoryServer构建说明

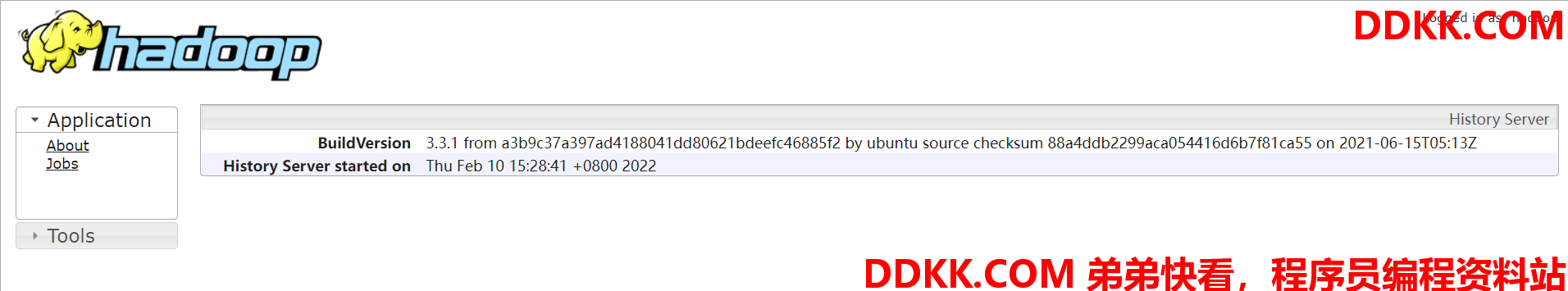

浏览器输入 http://hadoop1:19888/jobhistory/about 地址或者在点击页面左侧 Application 栏目下红线框 about 链接后会展示 JHS 服务的构建版本信息和启动时间。

2.2.3 MR应用程序查看

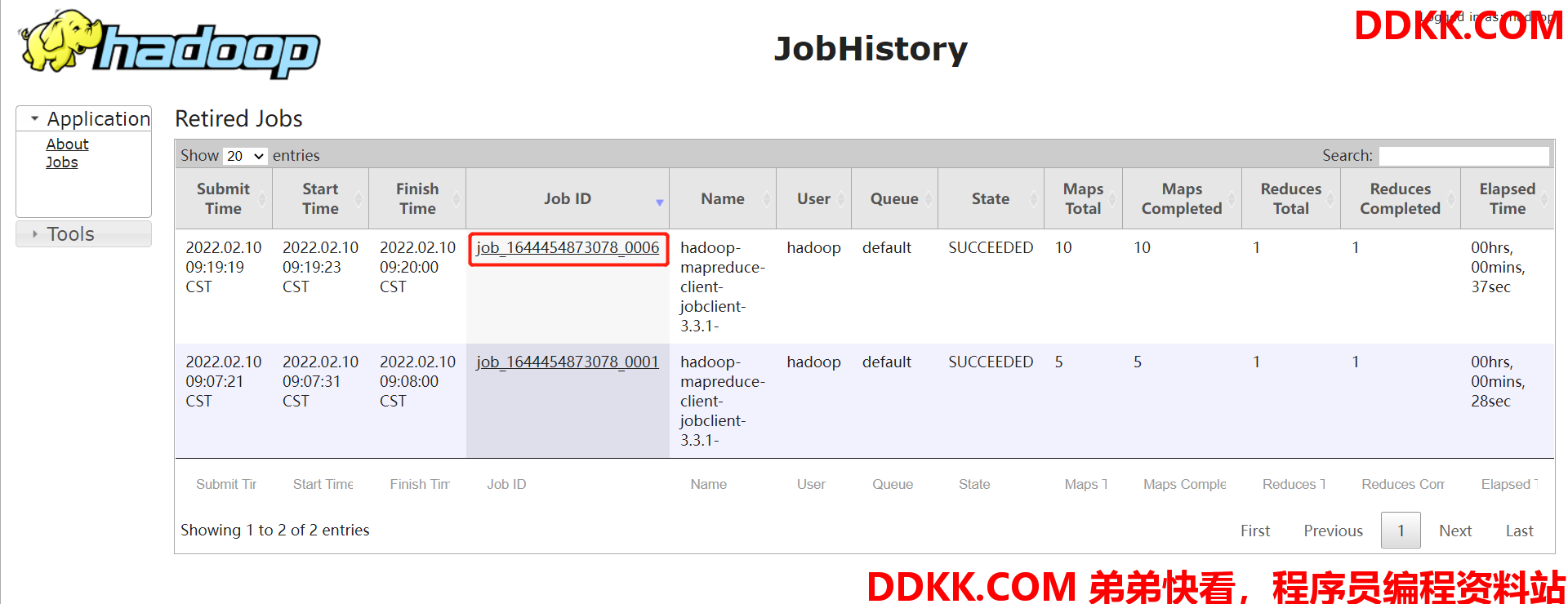

在JHS 作业列表点击任意一个作业：

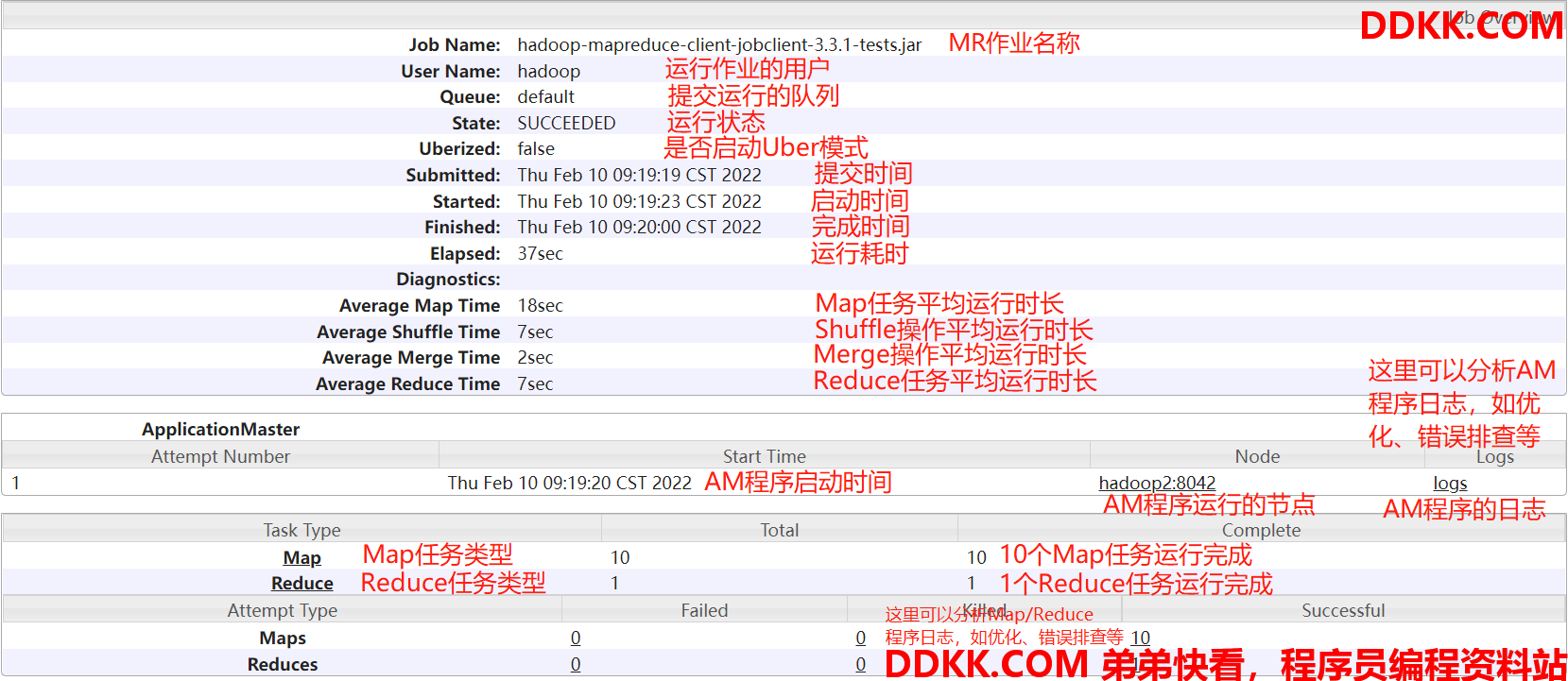

作业信息查看：

2.2.4 JobHistoryServer配置

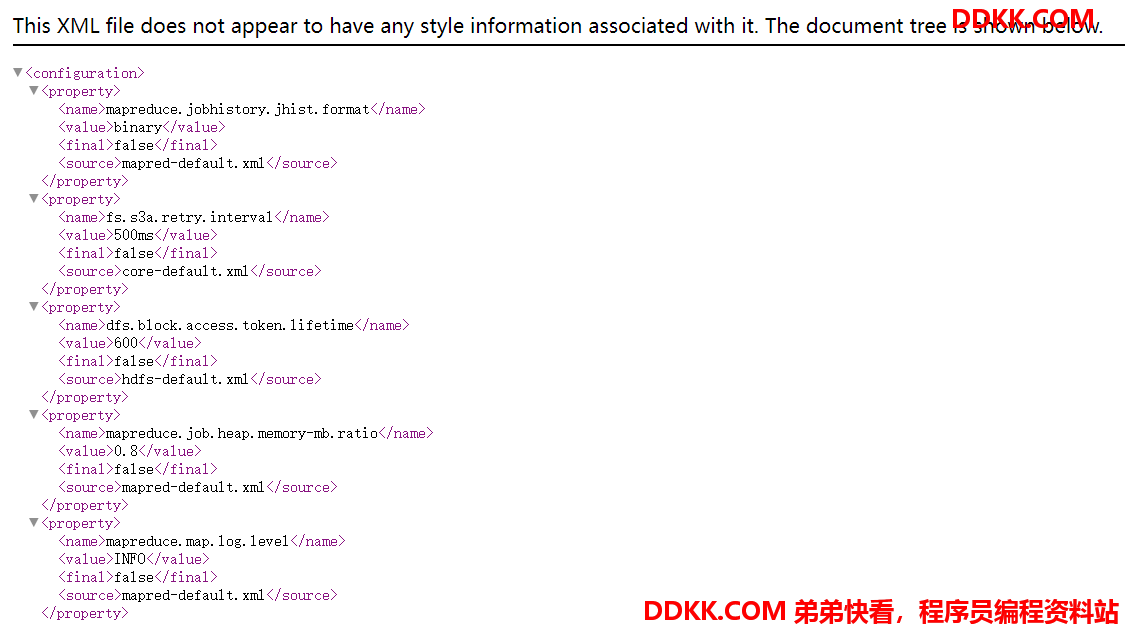

浏览器输入 http://hadoop1:19888/conf 或点击页面左侧 Tools 栏目中的红线框 configuration 链接会打开 JHS 的所需配置页面，在配置页面中，主要有集群自定义配置（core-site.xml、hdfs-site.xml、yarn-site.xml和mapred-site.xml）和集群默认配置（core-default.xml、hdfs-default.xml、yarn-default.xml和mapred-default.xml）两种。

2.2.5 JobHistoryServer本地日志

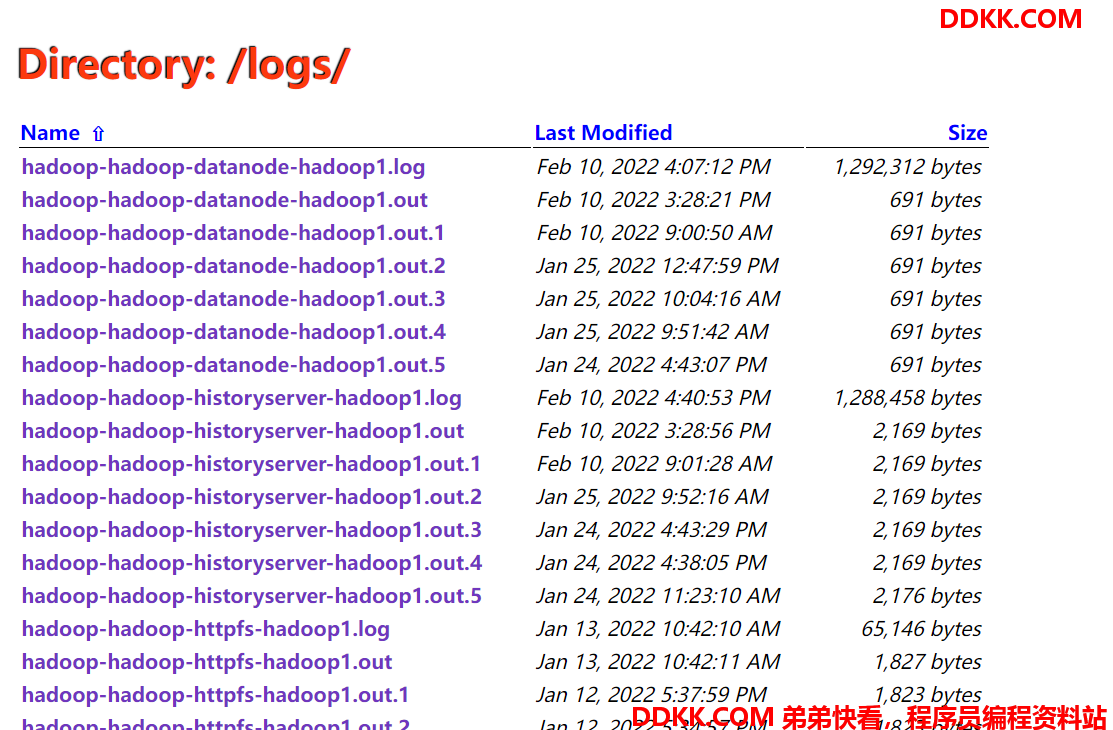

浏览器输入 http://hadoop1:19888/logs/ 地址或点击页面左侧 Tools 栏目中的红线框 local logs 链接会打开 JHS 服务的所在节点的 log 文件列表页面。

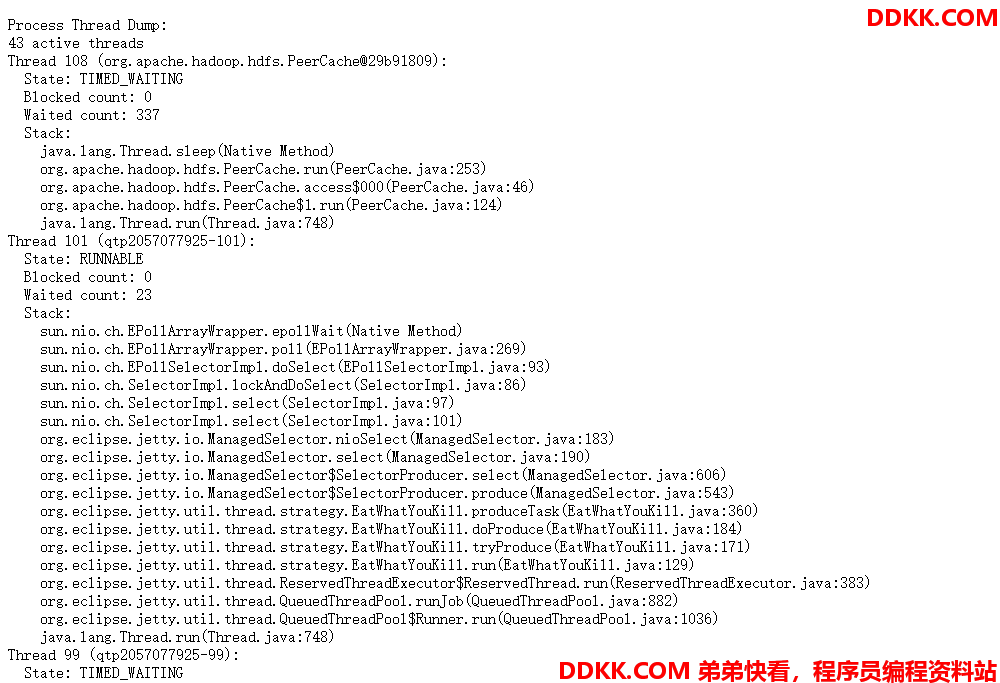

2.2.6 JobHistoryServer堆栈信息

浏览器输入 http://hadoop1:19888/stacks 地址或点击页面左侧 Tools 栏目中的红线框 Server stacks 链接会打开 JHS 服务的堆栈转储信息。stacks 功能会统计 JHS 服务的后台线程数、每个线程的运行状态和详情。这些线程有 MoveIntermediateToDone 线程、JHS 的 10020 RPC 线程、JHS 的 10033 Admin 接口线程、HDFS 的 StatisticsDataReferenceCleaner 线程、JHS 服务度量系统的计时器线程、DN 的 Socket 输入流缓存线程和 JvmPauseMonitor 线程等。

3. TimelineServer服务

由于Job History Server仅对MapReduce应用程序提供历史信息支持，其他应用程序的历史信息需要分别提供单独的HistoryServer才能查询和检索。例如 Spark 的 Application 需要通过 Spark 自己提供的org.apache.spark.deploy.history.HistoryServer来解决应用历史信息。
为了解决这个问题，YARN 新增了Timeline Server组件，以通用的方式存储和检索应用程序当前和历史信息。
到目前，有 V1、V1.5 和 V2 共三个版本，V1 仅限于写入器/读取器和存储的单个实例，无法很好地扩展到小型群集之外；V2 还处于 alpha 状态，所以这里以 V1.5 进行讲解。

版本	说明
V1	基于LevelDB实现。
V1.5	在V1的基础上改进了扩展性。
V2	1.使用更具扩展性的分布式写入器体系结构和可扩展的后端存储。 2.将数据的收集（写入）与数据的提供（读取）分开。它使用分布式收集器，每个YARN应用程序实质上是一个收集器。读取器是专用于通过REST API服务查询的单独实例。 3.使用HBase作为主要的后备存储，因为Apache HBase可以很好地扩展到较大的大小，同时保持良好的读写响应时间。 4.支持在流级别汇总指标。

官方文档：
http://hadoop.apache.org/docs/r3.1.4/hadoop-yarn/hadoop-yarn-site/TimelineServer.html
http://hadoop.apache.org/docs/r3.1.4/hadoop-yarn/hadoop-yarn-site/TimelineServiceV2.html

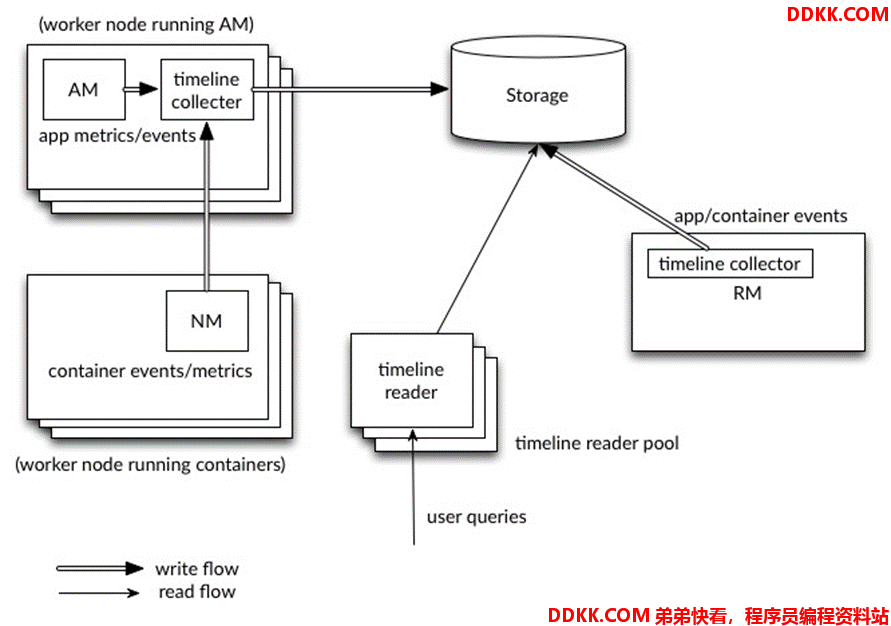

YARN Timeline Service v.2 服务架构图如下：

3.1 启用Timeline服务

在yarn-site.xml配置文件中添加如下属性，启动 Timeline Server 服务功能：

<property>
	<name>yarn.timeline-service.enabled</name>
	<value>true</value>
</property>
<property>
	<name>yarn.timeline-service.hostname</name>
	<value>192.168.68.102</value>
	<description>设置YARN Timeline服务地址</description>
</property>
<property>
	<name>yarn.timeline-service.address</name>
	<value>192.168.68.102:10200</value>
	<description>设置YARN Timeline服务启动RPC服务器的地址，默认端口10200</description>
</property>
<property>
	<name>yarn.timeline-service.webapp.address</name>
	<value>192.168.68.102:8188</value>
	<description>设置YARN Timeline服务WebUI地址</description>
</property>
<property>
	<name>yarn.resourcemanager.system-metrics-publisher.enabled</name>
	<value>true</value>
	<description>设置RM是否发布信息到Timeline服务器</description>
</property>
<property>
	<name>yarn.timeline-service.generic-application-history.enabled</name>
	<value>true</value>
	<description>设置是否Timelinehistory-servic中获取常规信息,如果为否,则是通过RM获取</description>
</property>

同步yarn-site.xml文件到集群其他机器，并重启 YARN 服务。

3.2 启动Timeline服务

在上述配置中指定的 Timeline 服务位于hadoop2节点上，需要在hadoop2节点的 shell 客户端中启动，如果在非hadoop2节点上启动时会报错。
启动命令如下：

yarn --daemon start timelineserver

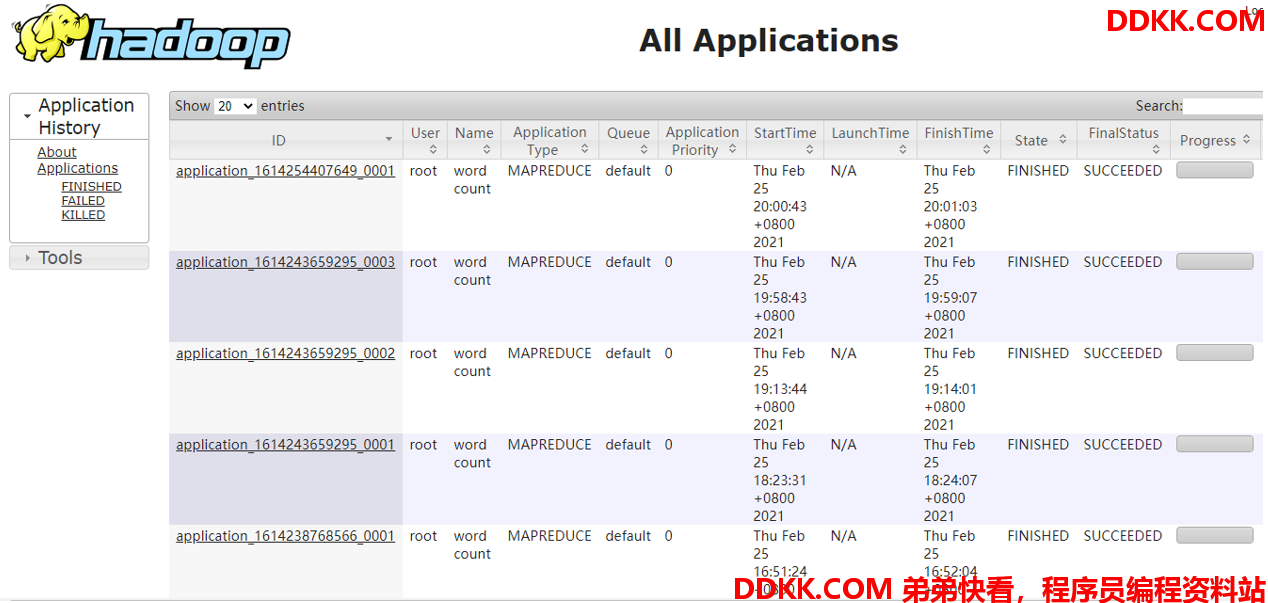

在浏览器中输入：http://192.168.68.102:8188/applicationhistory
