08、Hadoop 教程 - HDFS之NameNode和SecondaryNameNode

分类：大数据框架 标签：Hadoop，源码分析，源码，集成，整合，最新，教程，笔记，实战

1. NN和2NN工作机制

思考：NameNode中的元数据是存储在哪里的？

首先，我们做个假设，如果存储在NameNode节点的磁盘中，因为经常需要进行随机访问，还有响应客户请求，必然是效率过低。因此，元数据需要存放在内存中。但如果只存在内存中，一旦断电，元数据丢失，整个集群就无法工作了。因此产生在磁盘中备份元数据的FsImage。

这样又会带来新的问题，当在内存中的元数据更新时，如果同时更新FsImage，就会导致效率过低，但如果不更新，就会发生一致性问题，一旦NameNode节点断电，就会产生数据丢失。因此，引入Edits文件（只进行追加操作，效率很高）。每当元数据有更新或者添加元数据时，修改内存中的元数据并追加到Edits中。这样，一旦NameNode节点断电，可以通过FsImage和Edits的合并，合成元数据。

但是，如果长时间添加数据到Edits中，会导致该文件数据过大，效率降低，而且一旦断电，恢复元数据需要的时间过长。因此，需要定期进行FsImage和Edits的合并，如果这个操作由NameNode节点完成，又会效率过低。因此，引入一个新的节点SecondaryNamenode，专门用于FsImage和Edits的合并。

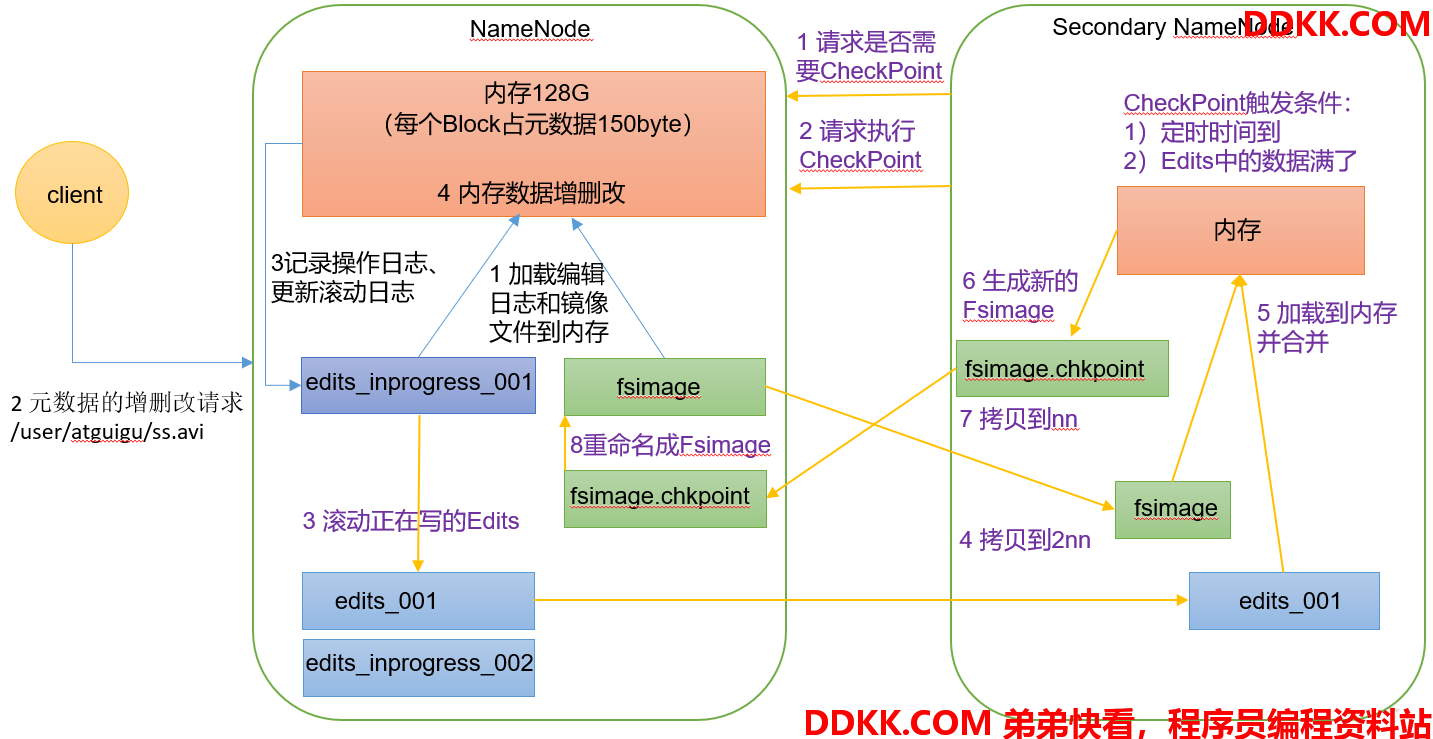

1）第一阶段：NameNode启动

（1）第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。

（2）客户端对元数据进行增删改的请求。

（3）NameNode记录操作日志，更新滚动日志。

（4）NameNode在内存中对元数据进行增删改。

2）第二阶段：Secondary NameNode工作

（1）Secondary NameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否检查结果。

（2）Secondary NameNode请求执行CheckPoint。

（3）NameNode滚动正在写的Edits日志。

（4）将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。

（5）Secondary NameNode加载编辑日志和镜像文件到内存，并合并。

（6）生成新的镜像文件fsimage.chkpoint。

（7）拷贝fsimage.chkpoint到NameNode。

（8）NameNode将fsimage.chkpoint重新命名成fsimage。

2. Fsimage和Edits解析

NameNode被格式化之后，将在/opt/module/hadoop-3.1.3/data/tmp/dfs/name/current目录中产生如下文件

fsimage_0000000000000000000
fsimage_0000000000000000000.md5
seen_txid
VERSION

（1）Fsimage文件：HDFS文件系统元数据的一个永久性的检查点，其中包含HDFS文件系统的所有目录和文件inode的序列化信息。

（2）Edits文件：存放HDFS文件系统的所有更新操作的路径，文件系统客户端执行的所有写操作首先会被记录到Edits文件中。

（3）seen_txid文件保存的是一个数字，就是最后一个edits_的数字

（4）每次NameNode启动的时候都会将Fsimage文件读入内存，加载Edits里面的更新操作，保证内存中的元数据信息是最新的、同步的，可以看成NameNode启动的时候就将Fsimage和Edits文件进行了合并。

2.1. oiv查看Fsimage文件

（1）查看oiv和oev命令

hdfs
oiv            apply the offline fsimage viewer to an fsimage
oev            apply the offline edits viewer to an edits file

（2）基本语法

hdfs oiv -p 文件类型 -i镜像文件 -o 转换后文件输出路径

（3）案例实操

$ pwd
/opt/module/hadoop-3.1.3/data/dfs/name/current

$ hdfs oiv -p XML -i fsimage_0000000000000000025 -o /opt/module/hadoop-3.1.3/fsimage.xml

$ cat /opt/module/hadoop-3.1.3/fsimage.xml

将显示的xml文件内容拷贝到Idea中创建的xml文件中，并格式化。部分显示结果如下。

<inode>
	<id>16386</id>
	<type>DIRECTORY</type>
	<name>user</name>
	<mtime>1512722284477</mtime>
	<permission>atguigu:supergroup:rwxr-xr-x</permission>
	<nsquota>-1</nsquota>
	<dsquota>-1</dsquota>
</inode>
<inode>
	<id>16387</id>
	<type>DIRECTORY</type>
	<name>atguigu</name>
	<mtime>1512790549080</mtime>
	<permission>atguigu:supergroup:rwxr-xr-x</permission>
	<nsquota>-1</nsquota>
	<dsquota>-1</dsquota>
</inode>
<inode>
	<id>16389</id>
	<type>FILE</type>
	<name>wc.input</name>
	<replication>3</replication>
	<mtime>1512722322219</mtime>
	<atime>1512722321610</atime>
	<perferredBlockSize>134217728</perferredBlockSize>
	<permission>atguigu:supergroup:rw-r--r--</permission>
	<blocks>
		<block>
			<id>1073741825</id>
			<genstamp>1001</genstamp>
			<numBytes>59</numBytes>
		</block>
	</blocks>
</inode >

思考：可以看出，Fsimage中没有记录块所对应DataNode，为什么？

在集群启动后，要求DataNode上报数据块信息，并间隔一段时间后再次上报。

2.2. oev查看Edits文件

（1）基本语法

hdfs oev -p 文件类型 -i编辑日志 -o 转换后文件输出路径

（2）案例实操

$ hdfs oev -p XML -i edits_0000000000000000012-0000000000000000013 -o /opt/module/hadoop-3.1.3/edits.xml

$ cat /opt/module/hadoop-3.1.3/edits.xml

将显示的xml文件内容拷贝到Idea中创建的xml文件中，并格式化。显示结果如下。

<?xml version="1.0" encoding="UTF-8"?>
<EDITS>
	<EDITS_VERSION>-63</EDITS_VERSION>
	<RECORD>
		<OPCODE>OP_START_LOG_SEGMENT</OPCODE>
		<DATA>
			<TXID>129</TXID>
		</DATA>
	</RECORD>
	<RECORD>
		<OPCODE>OP_ADD</OPCODE>
		<DATA>
			<TXID>130</TXID>
			<LENGTH>0</LENGTH>
			<INODEID>16407</INODEID>
			<PATH>/hello7.txt</PATH>
			<REPLICATION>2</REPLICATION>
			<MTIME>1512943607866</MTIME>
			<ATIME>1512943607866</ATIME>
			<BLOCKSIZE>134217728</BLOCKSIZE>
			<CLIENT_NAME>DFSClient_NONMAPREDUCE_-1544295051_1</CLIENT_NAME>
			<CLIENT_MACHINE>192.168.10.102</CLIENT_MACHINE>
			<OVERWRITE>true</OVERWRITE>
			<PERMISSION_STATUS>
				<USERNAME>atguigu</USERNAME>
				<GROUPNAME>supergroup</GROUPNAME>
				<MODE>420</MODE>
			</PERMISSION_STATUS>
			<RPC_CLIENTID>908eafd4-9aec-4288-96f1-e8011d181561</RPC_CLIENTID>
			<RPC_CALLID>0</RPC_CALLID>
		</DATA>
	</RECORD>
	<RECORD>
		<OPCODE>OP_ALLOCATE_BLOCK_ID</OPCODE>
		<DATA>
			<TXID>131</TXID>
			<BLOCK_ID>1073741839</BLOCK_ID>
		</DATA>
	</RECORD>
	<RECORD>
		<OPCODE>OP_SET_GENSTAMP_V2</OPCODE>
		<DATA>
			<TXID>132</TXID>
			<GENSTAMPV2>1016</GENSTAMPV2>
		</DATA>
	</RECORD>
	<RECORD>
		<OPCODE>OP_ADD_BLOCK</OPCODE>
		<DATA>
			<TXID>133</TXID>
			<PATH>/hello7.txt</PATH>
			<BLOCK>
				<BLOCK_ID>1073741839</BLOCK_ID>
				<NUM_BYTES>0</NUM_BYTES>
				<GENSTAMP>1016</GENSTAMP>
			</BLOCK>
			<RPC_CLIENTID></RPC_CLIENTID>
			<RPC_CALLID>-2</RPC_CALLID>
		</DATA>
	</RECORD>
	<RECORD>
		<OPCODE>OP_CLOSE</OPCODE>
		<DATA>
			<TXID>134</TXID>
			<LENGTH>0</LENGTH>
			<INODEID>0</INODEID>
			<PATH>/hello7.txt</PATH>
			<REPLICATION>2</REPLICATION>
			<MTIME>1512943608761</MTIME>
			<ATIME>1512943607866</ATIME>
			<BLOCKSIZE>134217728</BLOCKSIZE>
			<CLIENT_NAME></CLIENT_NAME>
			<CLIENT_MACHINE></CLIENT_MACHINE>
			<OVERWRITE>false</OVERWRITE>
			<BLOCK>
				<BLOCK_ID>1073741839</BLOCK_ID>
				<NUM_BYTES>25</NUM_BYTES>
				<GENSTAMP>1016</GENSTAMP>
			</BLOCK>
			<PERMISSION_STATUS>
				<USERNAME>atguigu</USERNAME>
				<GROUPNAME>supergroup</GROUPNAME>
				<MODE>420</MODE>
			</PERMISSION_STATUS>
		</DATA>
	</RECORD>
</EDITS >

思考：NameNode如何确定下次开机启动的时候合并哪些Edits？

3. CheckPoint时间设置

1）通常情况下，SecondaryNameNode每隔一小时执行一次。

[hdfs-default.xml]

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600s</value>
</property>

2）一分钟检查一次操作次数，当操作次数达到1百万时，SecondaryNameNode执行一次。

<property>
  <name>dfs.namenode.checkpoint.txns</name>
  <value>1000000</value>
<description>操作动作次数</description>
</property>

<property>
  <name>dfs.namenode.checkpoint.check.period</name>
  <value>60s</value>
<description> 1分钟检查一次操作次数</description>
</property>
