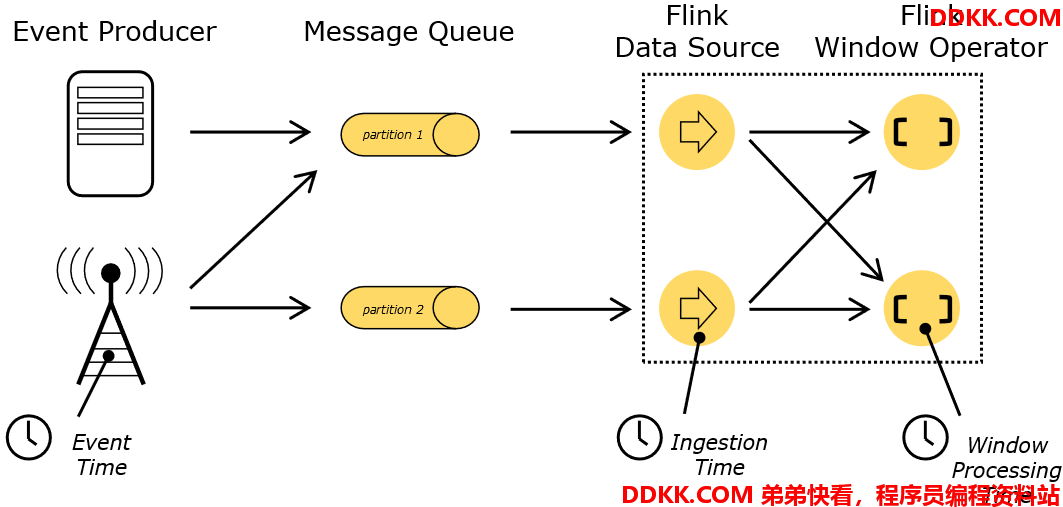

一、Flink中的时间语义
1、 EventTime：事件创建时间；
2、 IngestionTime：数据进入Flink的时间；
3、 ProcessingTime：执行操作算子的本地系统时间，与机器相关；
Event Time是事件创建的时间。它通常由事件中的时间戳描述，例如采集的日志数据中，每一条日志都会记录自己的生成时间，Flink通过时间戳分配器访问事件时间戳。

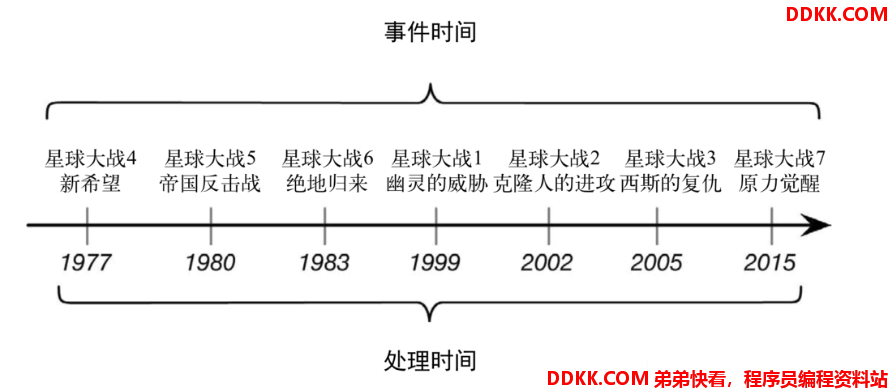

不同的时间语义有不同的应用场合
我们往往更关心事件事件（Event Time）
这里假设玩游戏，两分钟内如果过5关就有奖励。用户坐地铁玩游戏，进入隧道前已经过3关，在隧道中又过了2关。但是信号不好，后两关通关的信息，等到出隧道的时候（8:23:20）才正式到达服务器。
如果为了用户体验，那么应该按照Event Time处理信息，保证用户获得游戏奖励。
Event Time可以从日志数据的时间戳（timestamp）中提取
2017-11-02 18:27:15.624 INFO Fail over to rm
二、EventTime的引入
在Flink的流式处理中，绝大部分的业务都会使用eventTime，一般只在eventTime无法使用时，才会被迫使用ProcessingTime或者IngestionTime。
（虽然默认环境里使用的就是ProcessingTime，使用EventTime需要另外设置）
如果要使用EventTime，那么需要引入EventTime的时间属性，引入方式如下所示：
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// 从调用时刻开始给env创建的每一个stream追加时间特征
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
注：具体的时间，还需要从数据中提取时间戳。
三、 Watermark
3.1 概念
Flink对于迟到数据有三层保障，先来后到的保障顺序是：
1、 WaterMark=>约等于放宽窗口标准；
2、 allowedLateness=>允许迟到（ProcessingTime超时，但是EventTime没超时）；
3、 sideOutputLateData=>超过迟到时间，另外捕获，之后可以自己批处理合并先前的数据；

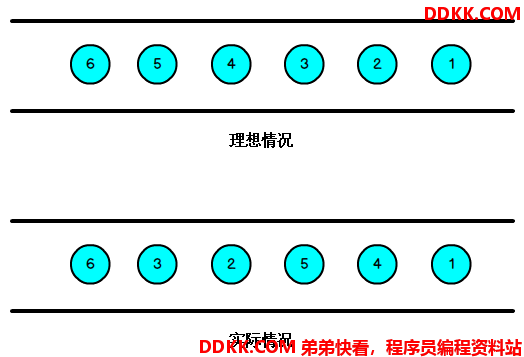

我们知道，流处理从事件产生，到流经source，再到operator，中间是有一个过程和时间的，虽然大部分情况下，流到operator的数据都是按照事件产生的时间顺序来的，但是也不排除由于网络、分布式等原因，导致乱序的产生，所谓乱序，就是指Flink接收到的事件的先后顺序不是严格按照事件的Event Time顺序排列的。
那么此时出现一个问题，一旦出现乱序，如果只根据eventTime决定window的运行，我们不能明确数据是否全部到位，但又不能无限期的等下去，此时必须要有个机制来保证一个特定的时间后，必须触发window去进行计算了，这个特别的机制，就是Watermark。
1、 当Flink以EventTime模式处理数据流时，它会根据数据里的时间戳来处理基于时间的算子；

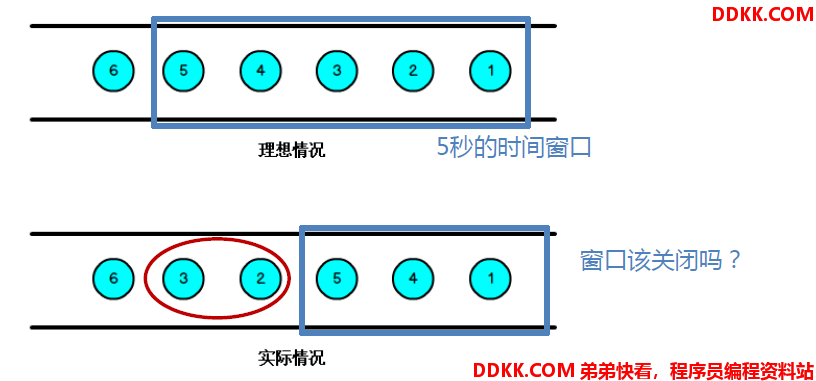

（比如5s一个窗口，那么理想情况下，遇到时间戳是5s的数据时，就认为[0,5s)时间段的桶bucket就可以关闭了。）
2、 实际由于网络、分布式传输处理等原因，会导致乱序数据的产生；
3、 乱序数据会导致窗口计算不准确；
（如果按照前面说法，获取到5s时间戳的数据，但是2s，3s乱序数据还没到，理论上不应该关闭桶）
怎样避免乱序数据带来的计算不正确？
遇到一个时间戳达到了窗口关闭时间，不应该立即触发窗口计算，而是等待一段时间，等迟到的数据来了再关闭窗口
1、 Watermark是一种衡量EventTime进展的机制，可以设定延迟触发；
2、 Watermark是用于处理乱序事件的，而正确的处理乱序事件，通常用Watermark机制结合window来实现；
3、 数据流中的Watermark用于表示”timestamp小于Watermark的数据，都已经到达了“，因此，window的执行也是由Watermark触发的；
4、 Watermark可以理解成一个延迟触发机制，我们可以设置Watermark的延时时长t，每次系统会校验已经到达的数据中最大的maxEventTime，然后认定eventTime小于maxEventTime-t的所有数据都已经到达，如果有窗口的停止时间等于maxEventTime–t，那么这个窗口被触发执行；
Watermark = maxEventTime-延迟时间t
5、 watermark用来让程序自己平衡延迟和结果正确性；
watermark可以理解为把原本的窗口标准稍微放宽了一点。（比如原本5s，设置延迟时间=2s，那么实际等到7s的数据到达时，才认为是[0,5）的桶需要关闭了）

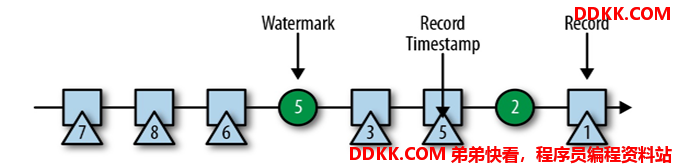

有序流的Watermarker如下图所示：（延迟时间设置为0s）
此时以5s一个窗口，那么EventTime=5s的元素到达时，关闭第一个窗口，下图即W(5)，W(10)同理。
3.2 Watermark的特点
1、 watermark是一条特殊的数据记录；
2、 watermark必须单调递增，以确保任务的事件时间时钟在向前推进，而不是在后退；
3、 watermark与数据的时间戳相关；
3.3 Watermark的传递
1、 图一，当前Task有四个上游Task给自己传输WaterMark信息，通过比较，只取当前最小值作为自己的本地Event-timeclock，上图中，当前Task[0,2)的桶就可关闭了，因为所有上游中2s最小，能保证2s的WaterMark是准确的（所有上游Watermark都已经>=2s)这时候将Watermark=2广播到当前Task的下游；
2、 图二，上游的Watermark持续变动，此时Watermark=3成为新的最小值，更新本地Task的event-timeclock，同时将最新的Watermark=3广播到下游；
3、 图三，上游的Watermark虽然更新了，但是当前最小值还是3，所以不更新event-timeclock，也不需要广播到下游；
4、 图四，和图二同理，更新本地event-timeclock，同时向下游广播最新的Watermark=4；
3.4 Watermark的引入
watermark的引入很简单，对于乱序数据，最常见的引用方式如下：
dataStream.assignTimestampsAndWatermarks( new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.milliseconds(1000)) {
@Override
public long extractTimestamp(element: SensorReading): Long = {
return element.getTimestamp() * 1000L;
}
});
Event Time的使用一定要指定数据源中的时间戳。否则程序无法知道事件的事件时间是什么(数据源里的数据没有时间戳的话，就只能使用Processing Time了)。
我们看到上面的例子中创建了一个看起来有点复杂的类，这个类实现的其实就是分配时间戳的接口。Flink暴露了TimestampAssigner接口供我们实现，使我们可以自定义如何从事件数据中抽取时间戳。
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// 设置事件时间语义 env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
DataStream<SensorReading> dataStream = env.addSource(new SensorSource()) .assignTimestampsAndWatermarks(new MyAssigner());
MyAssigner有两种类型：
1、 AssignerWithPeriodicWatermarks；
2、 AssignerWithPunctuatedWatermarks；
以上两个接口都继承自TimestampAssigner。
TimestampAssigner
AssignerWithPeriodicWatermarks
周期性的生成 watermark：系统会周期性的将 watermark 插入到流中
默认周期是200毫秒，可以使用 ExecutionConfig.setAutoWatermarkInterval() 方法进行设置
升序和前面乱序的处理 BoundedOutOfOrderness ，都是基于周期性 watermark 的。
AssignerWithPunctuatedWatermarks
没有时间周期规律，可打断的生成 watermark（即可实现每次获取数据都更新watermark）
3.5 Watermark的设定
1、 在Flink中，Watermark由应用程序开发人员生成，这通常需要对相应的领域有一定的了解；
2、 如果Watermark设置的延迟太久，收到结果的速度可能就会很慢，解决办法是在水位线到达之前输出一个近似结果；
3、 如果Watermark到达得太早，则可能收到错误结果，不过Flink处理迟到数据的机制可以解决这个问题；
一般大数据场景都是考虑高并发情况，所以一般使用周期性生成Watermark的方式，避免频繁地生成Watermark。
注：一般认为Watermark的设置代码，在里Source步骤越近的地方越合适。
四、 测试代码
4.1 测试Watermark和迟到数据
这里设置的Watermark的延时时间是2s，实际一般设置和window大小一致。
代码:
package org.flink.window;
import org.flink.beans.SensorReading;
import org.apache.flink.streaming.api.TimeCharacteristic;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.timestamps.AscendingTimestampExtractor;
import org.apache.flink.streaming.api.functions.timestamps.BoundedOutOfOrdernessTimestampExtractor;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.OutputTag;
/**
* @remark : 测试Watermark和迟到数据
*/
public class WindowTest4_EventTimeWindow {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
env.getConfig().setAutoWatermarkInterval(100);
// socket文本流
DataStream<String> inputStream = env.socketTextStream("10.31.1.122", 7777);
// 转换成SensorReading类型，分配时间戳和watermark
DataStream<SensorReading> dataStream = inputStream.map(line -> {
String[] fields = line.split(",");
return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));
})
// 升序数据设置事件时间和watermark
// .assignTimestampsAndWatermarks(new AscendingTimestampExtractor<SensorReading>() {
// @Override
// public long extractAscendingTimestamp(SensorReading element) {
// return element.getTimestamp() * 1000L;
// }
// })
// 乱序数据设置时间戳和watermark
.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.seconds(2)) {
@Override
public long extractTimestamp(SensorReading element) {
return element.getTimestamp() * 1000L;
}
});
OutputTag<SensorReading> outputTag = new OutputTag<SensorReading>("late") {
};
// 基于事件时间的开窗聚合，统计15秒内温度的最小值
SingleOutputStreamOperator<SensorReading> minTempStream = dataStream.keyBy("id")
.timeWindow(Time.seconds(15))
.allowedLateness(Time.minutes(1))
.sideOutputLateData(outputTag)
.minBy("temperature");
minTempStream.print("minTemp");
minTempStream.getSideOutput(outputTag).print("late");
env.execute();
}
}
启动远程nc服务，查看结果:
nc -lk 7777
输入：
sensor_1,1547718199,35.8
sensor_6,1547718201,15.4
sensor_7,1547718202,6.7
sensor_10,1547718205,38.1
sensor_1,1547718207,36.3
sensor_1,1547718211,34
sensor_1,1547718212,31.9
sensor_1,1547718212,31.9
sensor_1,1547718212,31.9
sensor_1,1547718212,31.9

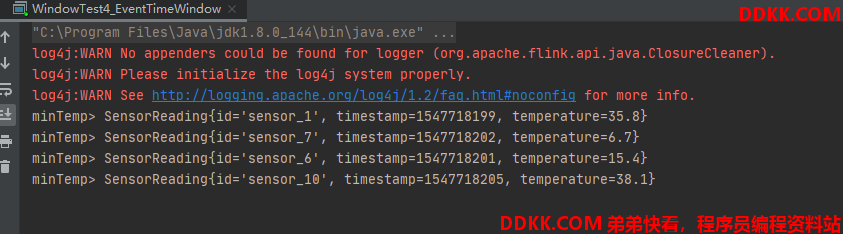

输出:
4.2 分析
4.2.1 计算窗口起始位置Start和结束位置End
从TumblingProcessingTimeWindows类里的assignWindows方法，我们可以得知窗口的起点计算方法如下： 窗 口 起 点 s t a r t = t i m e s t a m p − ( t i m e s t a m p − o f f s e t + W i n d o w S i z e ) 窗口起点start = timestamp - (timestamp -offset+WindowSize) % WindowSize 窗口起点start=timestamp−(timestamp−offset+WindowSize) 由于我们没有设置offset，所以这里start=第一个数据的时间戳1547718199-(1547718199-0+15)%15=1547718195
计算得到窗口初始位置为Start = 1547718195，那么这个窗口理论上本应该在1547718195+15的位置关闭，也就是End=1547718210
@Override
public Collection<TimeWindow> assignWindows(
Object element, long timestamp, WindowAssignerContext context) {
final long now = context.getCurrentProcessingTime();
if (staggerOffset == null) {
staggerOffset =
windowStagger.getStaggerOffset(context.getCurrentProcessingTime(), size);
}
long start =
TimeWindow.getWindowStartWithOffset(
now, (globalOffset + staggerOffset) % size, size);
return Collections.singletonList(new TimeWindow(start, start + size));
}
// 跟踪 getWindowStartWithOffset 方法得到TimeWindow的方法
public static long getWindowStartWithOffset(long timestamp, long offset, long windowSize) {
return timestamp - (timestamp - offset + windowSize) % windowSize;
}
4.2.2 计算修正后的Window输出结果的时间
测试代码中Watermark设置的maxOutOfOrderness最大乱序程度是2s，所以实际获取到End+2s的时间戳数据时（达到Watermark），才认为Window需要输出计算的结果（不关闭，因为设置了允许迟到1min）
所以实际应该是1547718212的数据到来时才触发Window输出计算结果。
.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.seconds(2)) {
@Override
public long extractTimestamp(SensorReading element) {
return element.getTimestamp() * 1000L;
}
});
// BoundedOutOfOrdernessTimestampExtractor.java
public BoundedOutOfOrdernessTimestampExtractor(Time maxOutOfOrderness) {
if (maxOutOfOrderness.toMilliseconds() < 0) {
throw new RuntimeException(
"Tried to set the maximum allowed "
+ "lateness to "
+ maxOutOfOrderness
+ ". This parameter cannot be negative.");
}
this.maxOutOfOrderness = maxOutOfOrderness.toMilliseconds();
this.currentMaxTimestamp = Long.MIN_VALUE + this.maxOutOfOrderness;
}
@Override
public final Watermark getCurrentWatermark() {
// this guarantees that the watermark never goes backwards.
long potentialWM = currentMaxTimestamp - maxOutOfOrderness;
if (potentialWM >= lastEmittedWatermark) {
lastEmittedWatermark = potentialWM;
}
return new Watermark(lastEmittedWatermark);
}
4.3.3 为什么上面输入中，最后连续四条相同输入，才触发Window输出结果？
1、 Watermark会向子任务广播；
我们在map才设置Watermark，map根据Rebalance轮询方式分配数据。所以前4个输入分别到4个slot中，4个slot计算得出的Watermark不同（分别是1547718199-2，1547718201-2，1547718202-2，1547718205-2）
2、 Watermark传递时，会选择当前接收到的最小一个作为自己的Watermark；
前4次输入中，有些map子任务还没有接收到数据，所以其下游的keyBy后的slot里watermark就是Long.MIN_VALUE（因为4个上游的Watermark广播最小值就是默认的Long.MIN_VALUE）
并行度4，在最后4个相同的输入，使得Rebalance到4个map子任务的数据的currentMaxTimestamp都是1547718212，经过getCurrentWatermark()的计算（currentMaxTimestamp-maxOutOfOrderness），4个子任务都计算得到watermark=1547718210，4个map子任务向4个keyBy子任务广播watermark=1547718210，使得keyBy子任务们获取到4个上游的Watermark最小值就是1547718210，然后4个KeyBy子任务都更新自己的Watermark为1547718210。
3、 根据Watermark的定义，我们认为>=Watermark的数据都已经到达由于此时watermark>=窗口End，所以Window输出计算结果（4个子任务，4个结果）；
3.7 窗口起始点和偏移量
时间偏移一个很大的用处是用来调准非0时区的窗口，例如:在中国你需要指定一个8小时的时间偏移。
